DEHNguard 5 kA

Wysoka niezawodność dzięki systemowi monitorowania SPD „Thermo Dynamik Control"
Łatwy montaż i doposażenie dzięki wąskiej obudowie (szerokość 18 / 36 mm)
Zoptymalizowana pod kątem zastosowania zdolność odprowadzania prądów udarowych 5 kA (I_n) / 15 kA (I_maks.) (8/20 µs) na biegun
Koordynacja energetyczna z innymi ogranicznikami z rodziny produktów Red/Line
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego znacznika w okienku kontrolnym
Odporność na wstrząsy i wibracje zgodnie z normą EN 60068-2

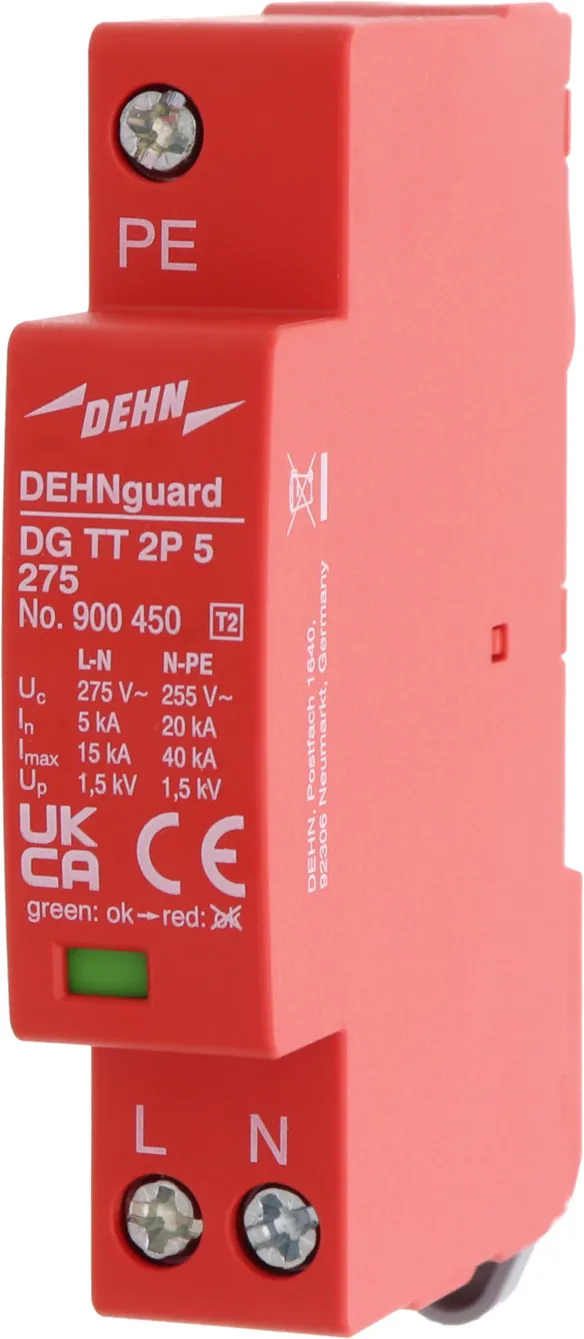

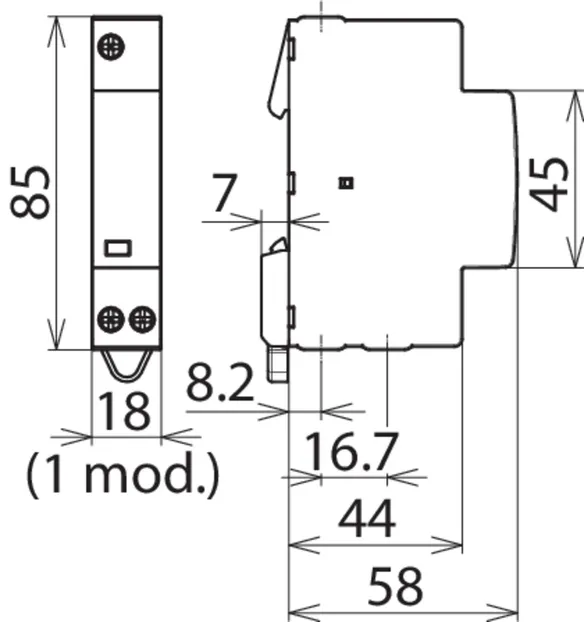

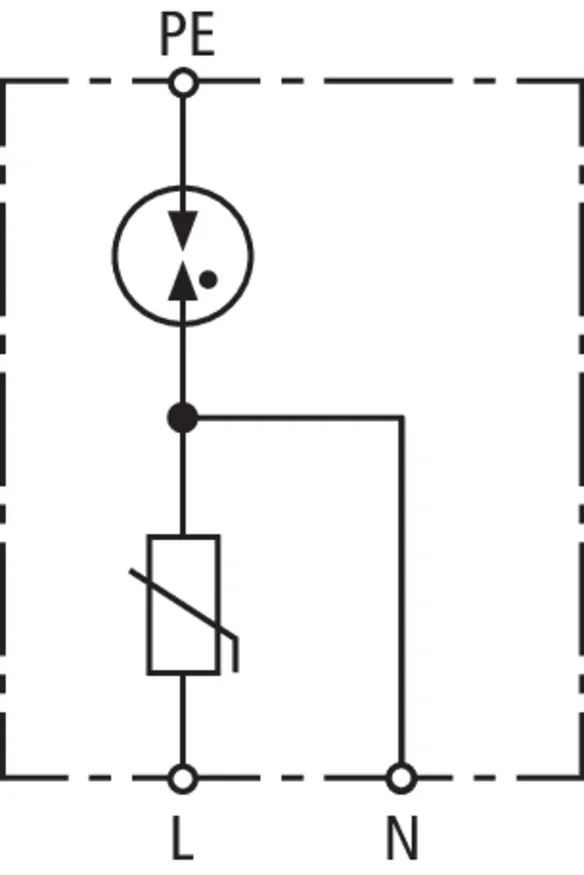

DEHNguard TT 2P 5 275

1 Product

Part No. 900450 DG TT 2P 5 275

GTIN 4013364157989, Customs tariff No. (EU): 85363030, Gross weight: 91.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: DG TT 2P 5 275
Nr kat.: 900450
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	jednofazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Wymiary montażowe	1 Moduł, DIN 43880

Product 900450 was added to Notepad.

Go to Notepad

Product 900450 was added to the cart.

Go to Web-Shop

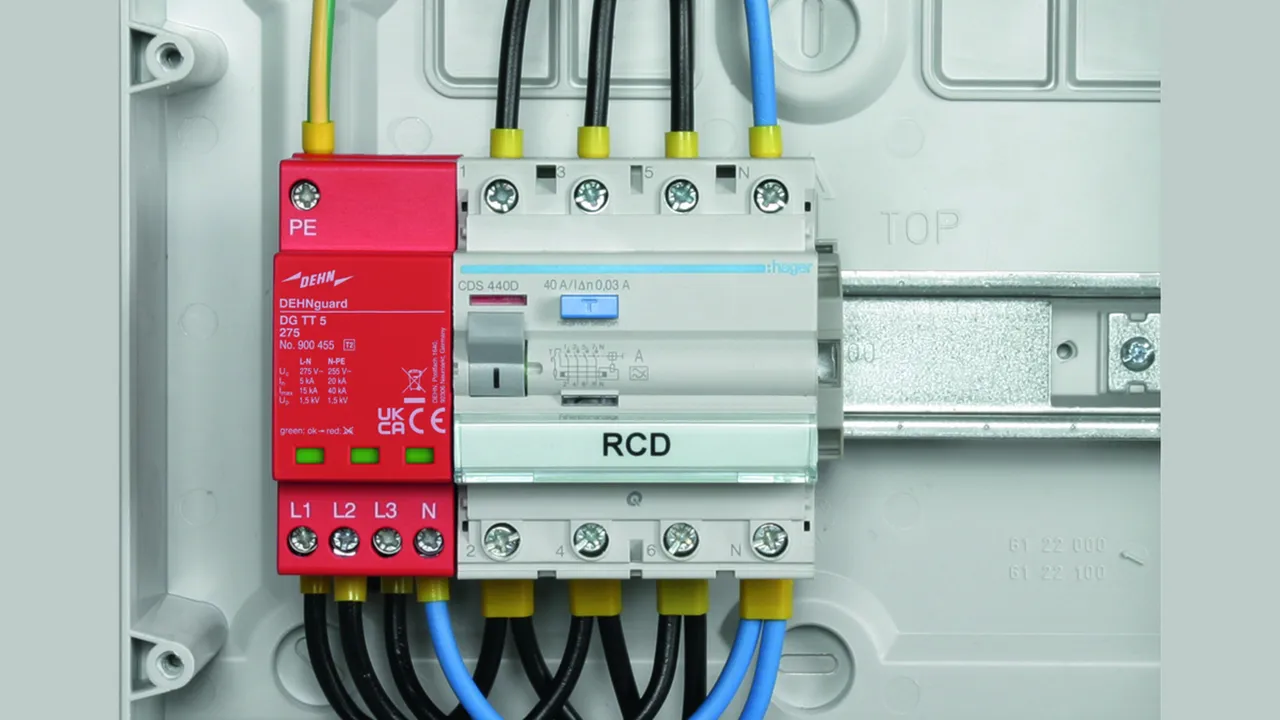

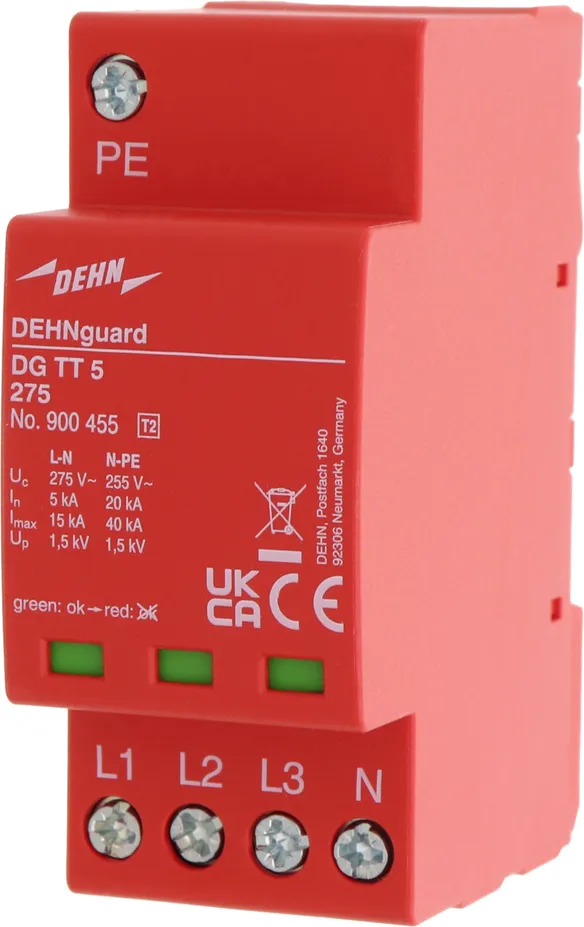

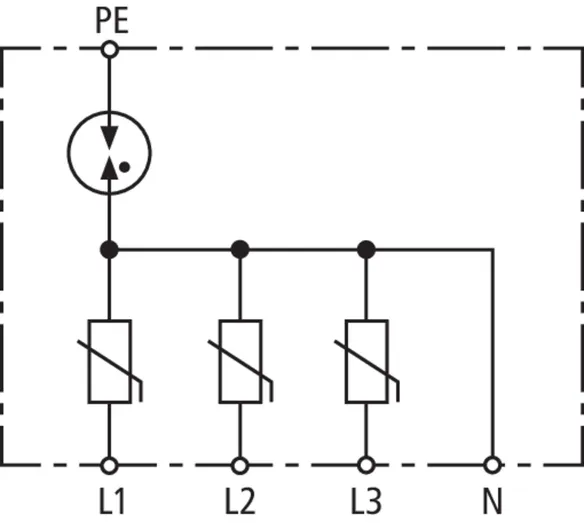

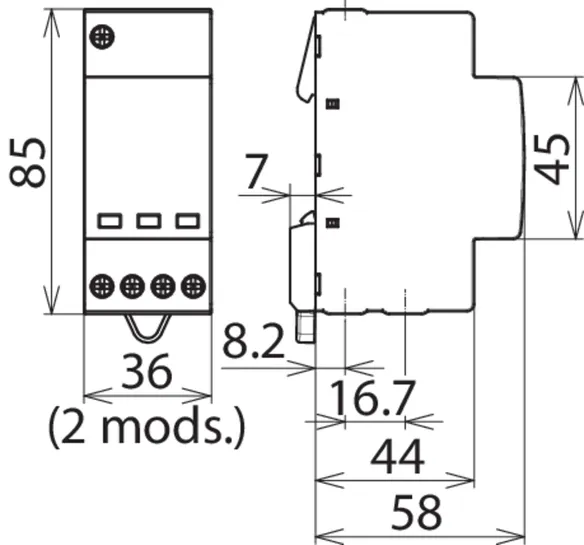

DEHNguard TT 5 275

1 Product

Part No. 900455 DG TT 5 275

GTIN 4013364157996, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: DG TT 5 275
Nr kat.: 900455
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	trójfazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Wymiary montażowe	2 Moduł, DIN 43880

Product 900455 was added to Notepad.

Go to Notepad

Product 900455 was added to the cart.

Go to Web-Shop

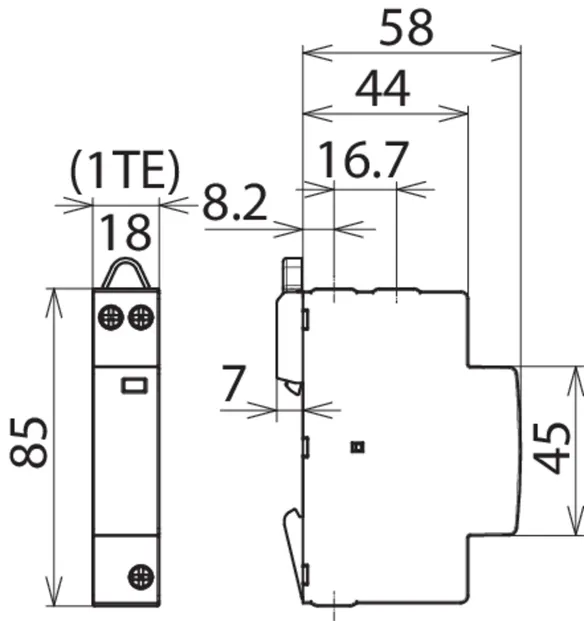

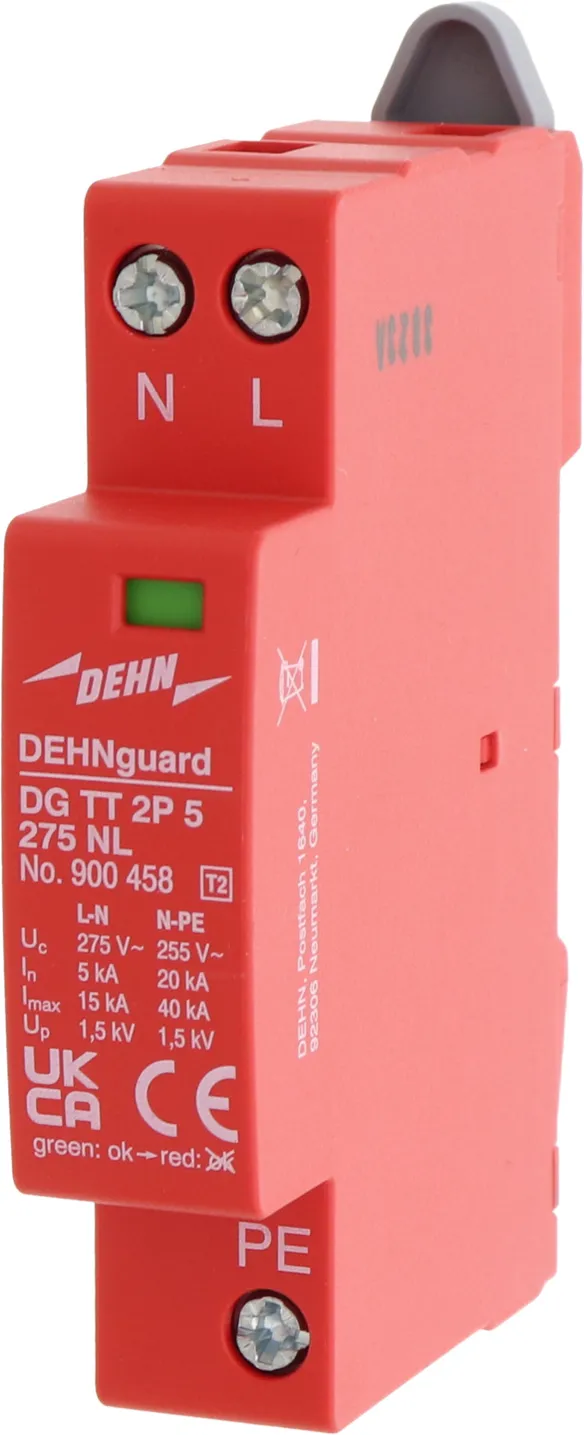

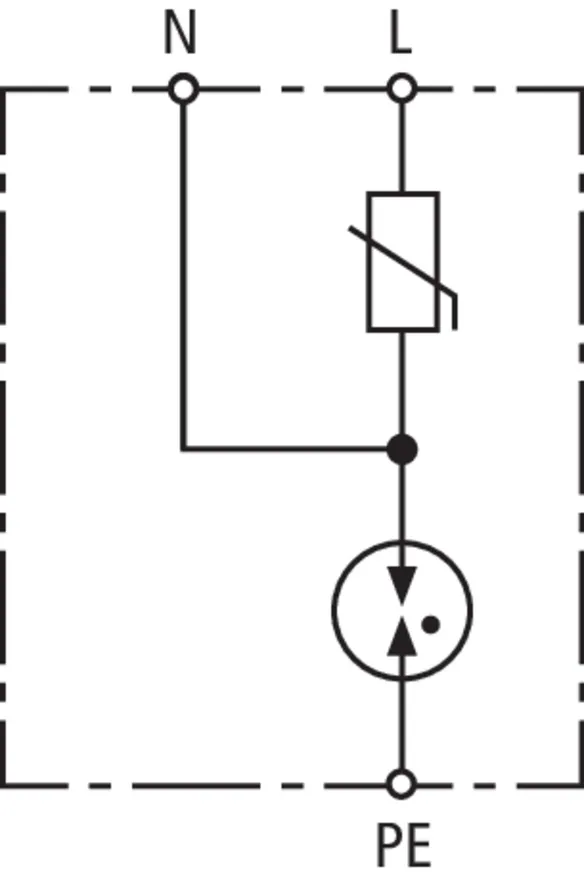

DEHNguard TT 2P 5 275 NL

Kompaktowy ogranicznik przepięć do sieci TT i TN (układ połączeń „1+1”).

1 Product

Part No. 900458 DG TT 2P 5 275 NL

GTIN 4013364320574, Customs tariff No. (EU): 85363030, Gross weight: 90.68 g, PU: 1.00 szt.

Images

Additional information

Producent: DEHN
Typ: DG TT 2P 5 275 NL
Nr kat.: 900458
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	jednofazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Wymiary montażowe	1 Moduł, DIN 43880

Product 900458 was added to Notepad.

Go to Notepad

Product 900458 was added to the cart.

Go to Web-Shop

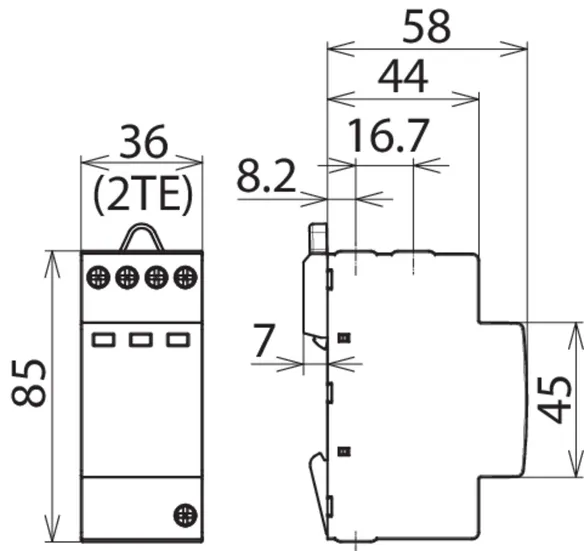

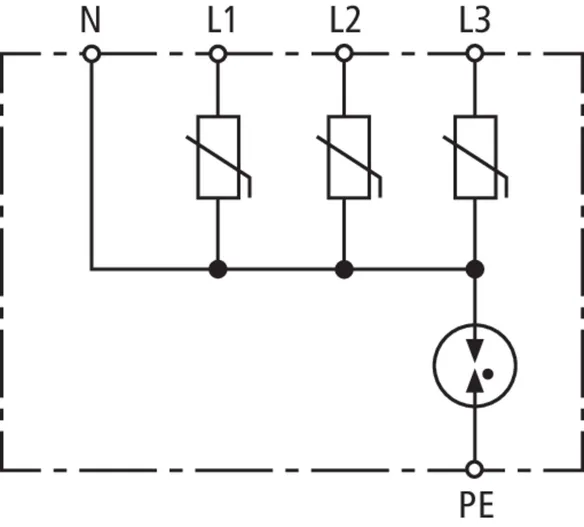

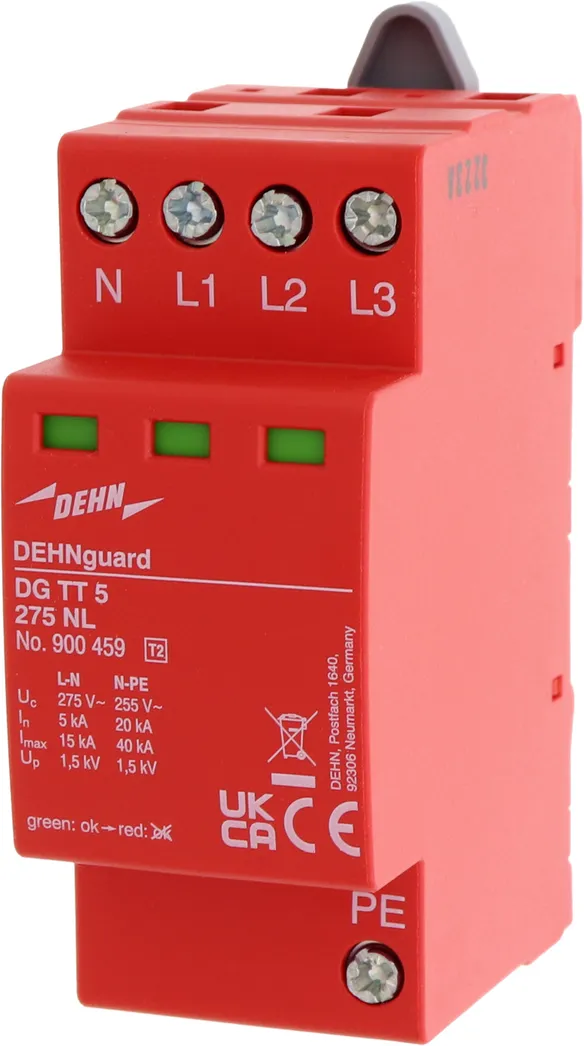

DEHNguard TT 5 275 NL

Kompaktowy ogranicznik przepięć do sieci TT i TN-S (układ połączeń „3+1”)

1 Product

Part No. 900459 DG TT 5 275 NL

GTIN 4013364320581, Customs tariff No. (EU): 85363030, Gross weight: 163.06 g, PU: 1.00 szt.

Images

Additional information

Producent: DEHN
Typ: DG TT 5 275 NL
Nr kat.: 900459
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	trójfazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Wymiary montażowe	2 Moduł, DIN 43880

Product 900459 was added to Notepad.

Go to Notepad

Product 900459 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Part No. 900450 DG TT 2P 5 275

Product 900450 was added to Notepad.

Product 900450 was added to the cart.

DEHNguard TT 5 275

Part No. 900455 DG TT 5 275

Product 900455 was added to Notepad.

Product 900455 was added to the cart.

DEHNguard TT 2P 5 275 NL

Part No. 900458 DG TT 2P 5 275 NL

Product 900458 was added to Notepad.

Product 900458 was added to the cart.

DEHNguard TT 5 275 NL

Part No. 900459 DG TT 5 275 NL

Product 900459 was added to Notepad.

Product 900459 was added to the cart.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Part No. 900450 DG TT 2P 5 275

You are not authorized to download 900450.stp

You are not authorized to download 900450.igs

You are not authorized to download 900450.jt

You are not authorized to download 900450.dwg

You are not authorized to download 900450m_E.dxf

Product 900450 was added to Notepad.

Product 900450 was added to the cart.

DEHNguard TT 5 275

Part No. 900455 DG TT 5 275

You are not authorized to download 900455.stp

You are not authorized to download 900455.igs

You are not authorized to download 900455.jt

You are not authorized to download 900455.dwg

You are not authorized to download 900455m_E.dxf

Product 900455 was added to Notepad.

Product 900455 was added to the cart.

DEHNguard TT 2P 5 275 NL

Part No. 900458 DG TT 2P 5 275 NL

Product 900458 was added to Notepad.

Product 900458 was added to the cart.

DEHNguard TT 5 275 NL

Part No. 900459 DG TT 5 275 NL

Product 900459 was added to Notepad.

Product 900459 was added to the cart.
