Part No. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Customs tariff No. (EU): 85363030, Gross weight: 404.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 2 255 C25
Nr kat.: 900780
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

SPD+POP+MCB
Układ sieciowy	jednofazowa instalacja TT / TN
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L, N) (maks.)	16 mm²linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm²drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm²drut
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Ogranicznik przepięć zgodnie z PN-EN 61643-11	klasa II
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900780 was added to Notepad.

Go to Notepad

Product 900780 was added to the cart.

Go to Web-Shop

Part No. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Customs tariff No. (EU): 85363030, Gross weight: 425.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 2 255 C32
Nr kat.: 900781
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

SPD+POP+MCB
Układ sieciowy	jednofazowa instalacja TT / TN
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900781 was added to Notepad.

Go to Notepad

Product 900781 was added to the cart.

Go to Web-Shop

Part No. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Customs tariff No. (EU): 85363030, Gross weight: 424.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 2 255 C40
Nr kat.: 900782
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

SPD+POP+MCB
Układ sieciowy	jednofazowa instalacja TT / TN
Liczba biegunów	1P + N
Napięcie znamionowe AC (U_N )	230 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900782 was added to Notepad.

Go to Notepad

Product 900782 was added to the cart.

Go to Web-Shop

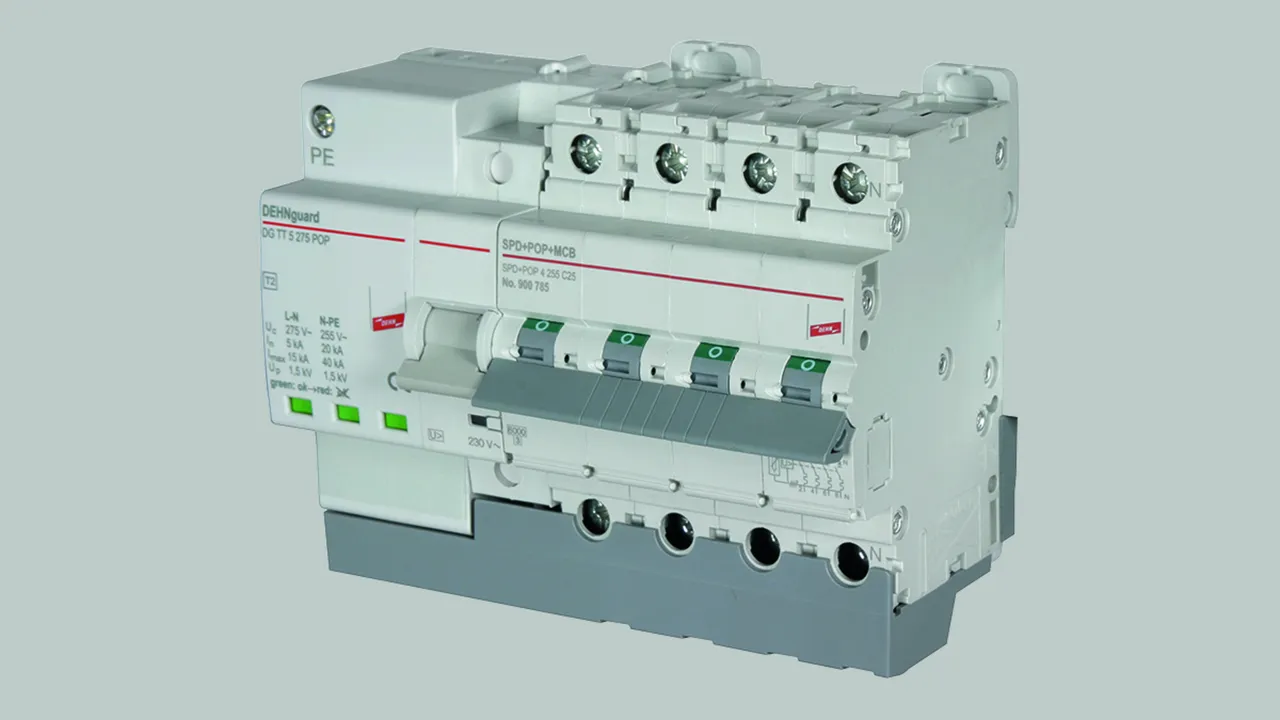

Part No. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Customs tariff No. (EU): 85363030, Gross weight: 730.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 4 255 C25
Nr kat.: 900785
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900785 was added to Notepad.

Go to Notepad

Product 900785 was added to the cart.

Go to Web-Shop

Part No. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Customs tariff No. (EU): 85363030, Gross weight: 763.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 4 255 C32
Nr kat.: 900786
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900786 was added to Notepad.

Go to Notepad

Product 900786 was added to the cart.

Go to Web-Shop

Part No. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Customs tariff No. (EU): 85363030, Gross weight: 769.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 4 255 C40
Nr kat.: 900787
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900787 was added to Notepad.

Go to Notepad

Product 900787 was added to the cart.

Go to Web-Shop

Part No. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Customs tariff No. (EU): 85363030, Gross weight: 773.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: SPD+POP 4 255 C63
Nr kat.: 900788
lub podobny.

Certificates

Technical data

SPD+POP+MCB
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
SPD
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A

SPD+POP+MCB
Układ sieciowy	trójfazowa instalacja TT / TN
Liczba biegunów	3P + N
Napięcie znamionowe AC (U_N )	230 / 400 V
Częstotliwość znamionowa (f_N )	50 Hz
Zakres temperatury pracy (T_U )	-25°C ... +60°C
Przekrój przewodów (L1, L2, L3, N) (min.)	2,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N) (maks.)	16 mm² linka / 25 mm² wielodrutowo
Przekrój przewodów (PE) (min.)	0,75 mm² drut / linka
Przekrój przewodów (PE) (maks.)	6 mm² linka / 10 mm² drut
Stopień ochrony	IP 20
Szerokość montażowa	7 moduł(y), DIN 43880
Montaż	na szynie 35 mm zgodnie z EN 60715
SPD
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2
Największe trwałe napięcie pracy AC [L-N] (U_C )	275 V
Największe trwałe napięcie pracy AC [N-PE] (U_C )	255 V
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik nadprądowy	MCB C 63 A
Wytrzymałość zwarciowa (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] (U_T )	335 V / 5 s
Przepięcia dorywcze (TOV) [N-PE] (U_T )	1200 V / 200 ms
Przepięcia dorywcze – cecha	wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Materiał obudowy	termoplast, szary, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900788 was added to Notepad.

Go to Notepad

Product 900788 was added to the cart.

Go to Web-Shop

Part No. 900760 POP 2 255 C25

GTIN 4013364156135, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 2 255 C25
Nr kat.: 900760
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900760 was added to Notepad.

Go to Notepad

Product 900760 was added to the cart.

Go to Web-Shop

Part No. 900761 POP 2 255 C32

GTIN 4013364156142, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 2 255 C32
Nr kat.: 900761
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900761 was added to Notepad.

Go to Notepad

Product 900761 was added to the cart.

Go to Web-Shop

Part No. 900762 POP 2 255 C40

GTIN 4013364156159, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 2 255 C40
Nr kat.: 900762
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900762 was added to Notepad.

Go to Notepad

Product 900762 was added to the cart.

Go to Web-Shop

Part No. 900765 POP 4 255 C25

GTIN 4013364156166, Customs tariff No. (EU): 85363030, Gross weight: 547.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 4 255 C25
Nr kat.: 900765
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	25 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900765 was added to Notepad.

Go to Notepad

Product 900765 was added to the cart.

Go to Web-Shop

Part No. 900766 POP 4 255 C32

GTIN 4013364156173, Customs tariff No. (EU): 85363030, Gross weight: 580.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 4 255 C32
Nr kat.: 900766
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	32 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900766 was added to Notepad.

Go to Notepad

Product 900766 was added to the cart.

Go to Web-Shop

Part No. 900767 POP 4 255 C40

GTIN 4013364156180, Customs tariff No. (EU): 85363030, Gross weight: 586.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 4 255 C40
Nr kat.: 900767
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	40 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900767 was added to Notepad.

Go to Notepad

Product 900767 was added to the cart.

Go to Web-Shop

Part No. 900768 POP 4 255 C63

GTIN 4013364156197, Customs tariff No. (EU): 85363030, Gross weight: 591.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Producent: DEHN
Typ: POP 4 255 C63
Nr kat.: 900768
lub podobny.

Certificates

Technical data

Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A

POP
Przebadane zgodnie z normą	EN 50550
Maksymalne napięcie niewyłączające AC	255 V
Maksymalne napięcie wyłączające AC	415 V
Czas wyłączania przy 275 V AC	8 s
Czas wyłączania przy 400 V AC	120 ms
Maksymalny prąd przy 275 V AC	0,4 A
Maksymalny prąd przy 400 V AC	0,6 A
Obciążenie obwodu	0,7 VA
Wskaźnik wyzwolenia	czerwony
MCB
Charakterystyka wyzwalania	C
Prąd znamionowy AC (I_n )	63 A
Znamionowa zwarciowa zdolność łączeniowa (I_cn) zgodnie z PN-EN 60898	6 kA

Product 900768 was added to Notepad.

Go to Notepad

Product 900768 was added to the cart.

Go to Web-Shop

Part No. 900720 POP SA 3P 230

GTIN 4013364477377, Customs tariff No. (EU): 85363030, Gross weight: 141.37 g, PU: 1.00 szt.

Images

Open PDF

Additional information

<TRANSLATION_PLACEHOLDER>

Producent: DEHN
Typ: POP SA 3P 230
Nr kat.: 900720
lub podobny.

Certificates

Technical data

Liczba biegunów	<TRANSLATION_PLACEHOLDER>
Napięcie znamionowe AC (U_N )	<TRANSLATION_PLACEHOLDER> V

SPD+POP+MCB
Układ sieciowy	<TRANSLATION_PLACEHOLDER>
Liczba biegunów	<TRANSLATION_PLACEHOLDER>
Napięcie znamionowe AC (U_N )	<TRANSLATION_PLACEHOLDER> V
Częstotliwość znamionowa (f_N )	<TRANSLATION_PLACEHOLDER> Hz
Zakres temperatury pracy (T_U )	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L, N) (min.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L, N) (maks.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L1, L2, L3, N) (min.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (L1, L2, L3, N) (maks.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (PE) (min.)	<TRANSLATION_PLACEHOLDER>
Przekrój przewodów (PE) (maks.)	<TRANSLATION_PLACEHOLDER>
Stopień ochrony	<TRANSLATION_PLACEHOLDER>
Szerokość montażowa	<TRANSLATION_PLACEHOLDER> moduł(y), DIN 43880
Montaż	<TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
POP
Przebadane zgodnie z normą	<TRANSLATION_PLACEHOLDER>
Maksymalne napięcie niewyłączające AC	<TRANSLATION_PLACEHOLDER> V
Maksymalne napięcie wyłączające AC	<TRANSLATION_PLACEHOLDER> V
Czas wyłączania przy 400 V AC	<TRANSLATION_PLACEHOLDER> ms
Maksymalny prąd przy 275 V AC	<TRANSLATION_PLACEHOLDER> A
Maksymalny prąd przy 400 V AC	<TRANSLATION_PLACEHOLDER> A
Wskaźnik wyzwolenia	<TRANSLATION_PLACEHOLDER>

Product 900720 was added to Notepad.

Go to Notepad

Product 900720 was added to the cart.

Go to Web-Shop

SPD+POP+MCB / POP+MCB

Dwubiegunowy SPD+POP+MCB

Part No. 900780 SPD+POP 2 255 C25

You are not authorized to download 900780.stp

You are not authorized to download 900780.igs

You are not authorized to download 900780.jt

You are not authorized to download 900780.dwg

You are not authorized to download 900780m_E.dxf

Product 900780 was added to Notepad.

Product 900780 was added to the cart.

Part No. 900781 SPD+POP 2 255 C32

You are not authorized to download 900781.stp

You are not authorized to download 900781.igs

You are not authorized to download 900781.jt

You are not authorized to download 900781.dwg

You are not authorized to download 900780m_E.dxf

Product 900781 was added to Notepad.

Product 900781 was added to the cart.

Part No. 900782 SPD+POP 2 255 C40

You are not authorized to download 900782.stp

You are not authorized to download 900782.igs

You are not authorized to download 900782.jt

You are not authorized to download 900782.dwg

You are not authorized to download 900780m_E.dxf

Product 900782 was added to Notepad.

Product 900782 was added to the cart.

Czterobiegunowy SPD+POP+MCB

Part No. 900785 SPD+POP 4 255 C25

You are not authorized to download 900785.stp

You are not authorized to download 900786.igs

You are not authorized to download 900785.jt

You are not authorized to download 900785.dwg

You are not authorized to download 900785m_E.dxf

Product 900785 was added to Notepad.

Product 900785 was added to the cart.

Part No. 900786 SPD+POP 4 255 C32

You are not authorized to download 900786.stp

You are not authorized to download 900786.igs

You are not authorized to download 900786.jt

You are not authorized to download 900786.dwg

You are not authorized to download 900785m_E.dxf

Product 900786 was added to Notepad.

Product 900786 was added to the cart.

Part No. 900787 SPD+POP 4 255 C40

You are not authorized to download 900787.stp

You are not authorized to download 900787.igs

You are not authorized to download 900787.jt

You are not authorized to download 900787.dwg

You are not authorized to download 900785m_E.dxf

Product 900787 was added to Notepad.

Product 900787 was added to the cart.

Part No. 900788 SPD+POP 4 255 C63

You are not authorized to download 900788.stp

You are not authorized to download 900788.igs

You are not authorized to download 900788.jt

You are not authorized to download 900788.dwg

You are not authorized to download 900785m_E.dxf

Product 900788 was added to Notepad.

Product 900788 was added to the cart.

Dwubiegunowy POP+MCB

Part No. 900760 POP 2 255 C25

You are not authorized to download 900760.stp

You are not authorized to download 900760.igs

You are not authorized to download 900760.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900760 was added to Notepad.

Product 900760 was added to the cart.

Part No. 900761 POP 2 255 C32

You are not authorized to download 900761.stp

You are not authorized to download 900761.igs

You are not authorized to download 900761.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900761 was added to Notepad.

Product 900761 was added to the cart.

Part No. 900762 POP 2 255 C40

You are not authorized to download 900762.stp

You are not authorized to download 900762.igs

You are not authorized to download 900762.jt
