DEHNguard 1000

Wysoka zdolność odprowadzania prądów udarowych dzięki zastosowaniu skutecznych warystorów z tlenku cynku
Najszybsze możliwe zadziałanie
Wysoka niezawodność monitorowania dzięki urządzeniu odłączającemu „Thermo-Dynamik-Control”
Wskaźnik uszkodzenia w postaci zielonego / czerwonego znacznika w oknie kontrolnym
Konstrukcja urządzenia zaprojektowana specjalnie do wysokich napięć systemowych

DEHNguard 1000 (FM)

Jednobiegunowy, kompaktowy ogranicznik przepięć; w wersji FM z bezpotencjałowym zestykiem zdalnej sygnalizacji.

2 Products

Part No. 950102 DG 1000

GTIN 4013364105621, Customs tariff No. (EU): 85363030, Gross weight: 205.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

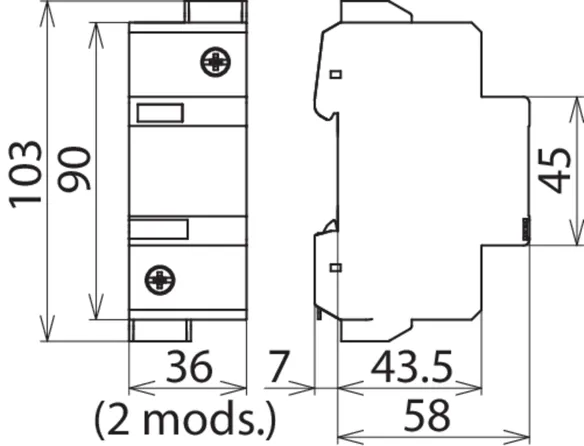

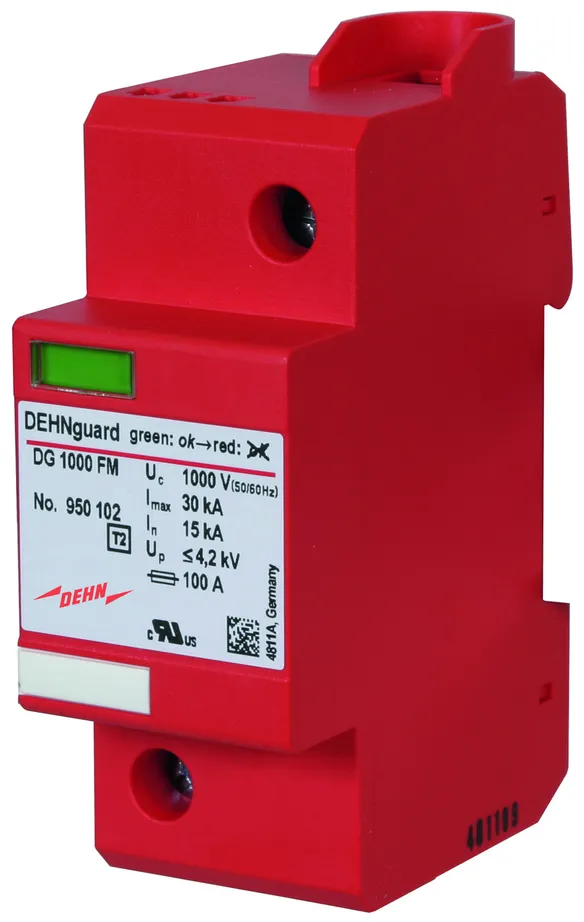

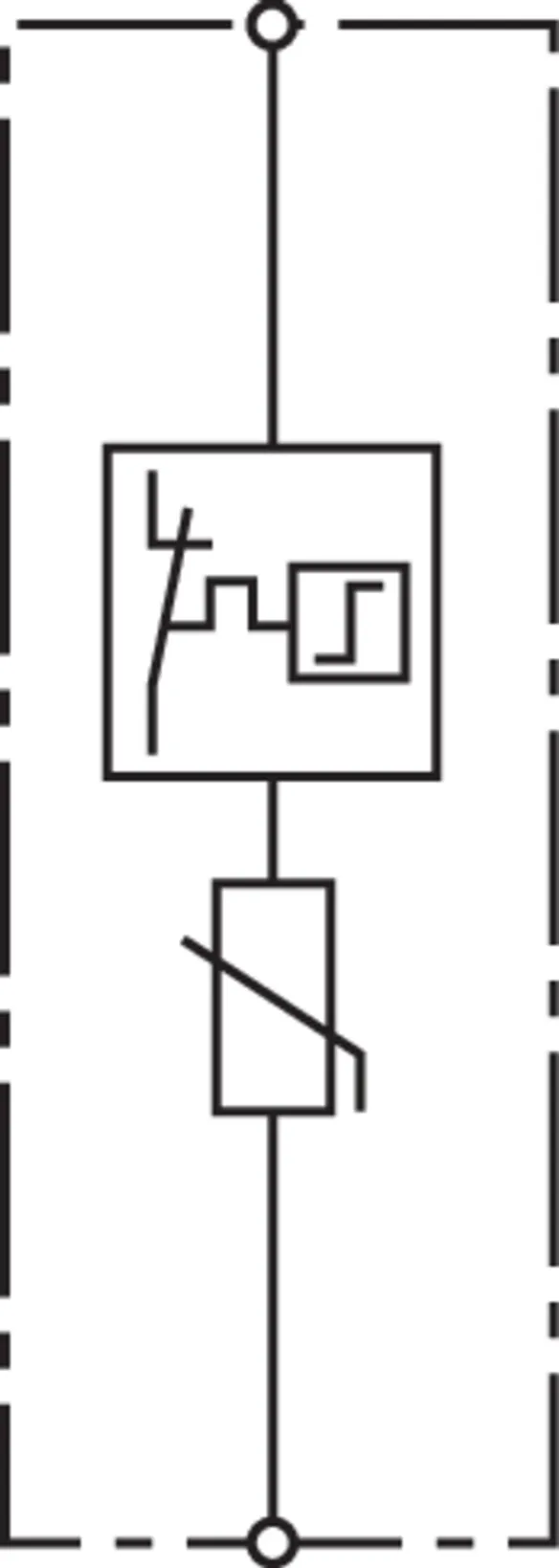

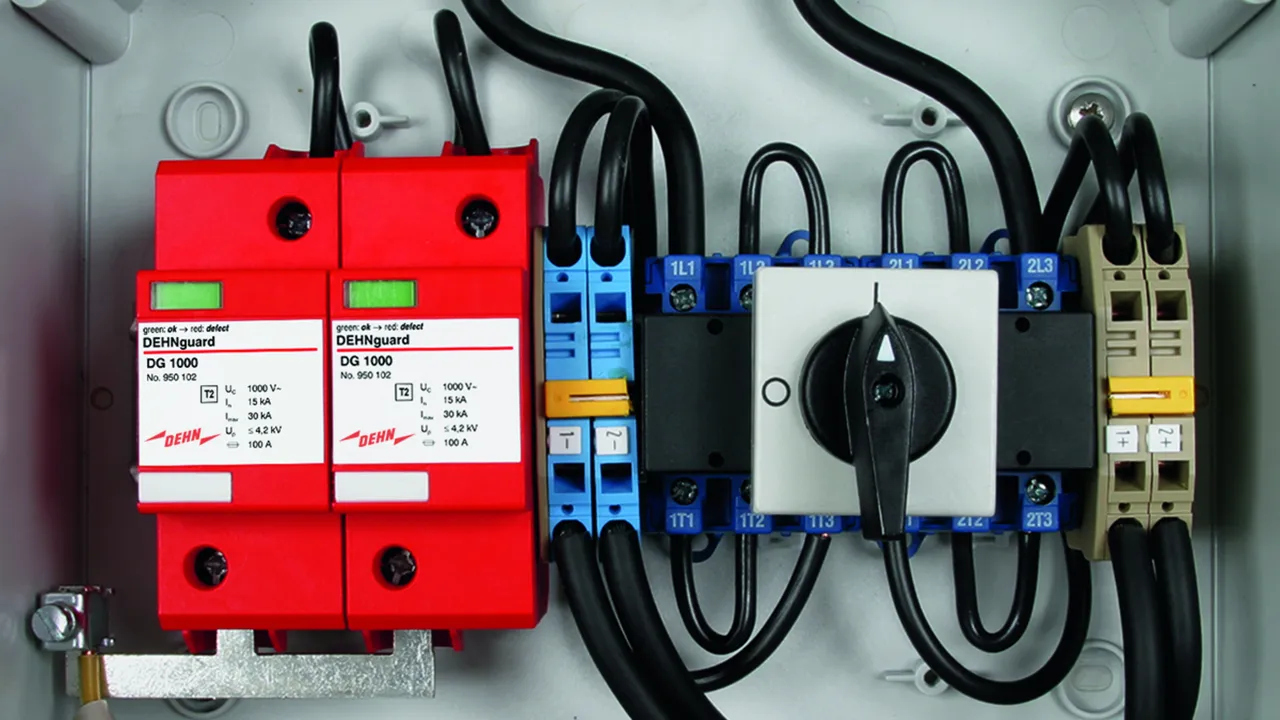

Kompaktowy ogranicznik przepięć DEHNguard 1000
1-biegunowy ogranicznik przepięć, szerokość: 2 moduły
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 1000 V AC/DC
Napięciowy poziom ochrony: <= 4,2 kV
Znamionowy prąd wyładowczy: 15 kA
Maksymalny prąd wyładowczy: 30 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG 1000
Nr kat.: 950102
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_p )	≤ 4,2 kV
Maksymalne zabezpieczenie nadprądowe	100 A aM
Maksymalne zabezpieczenie nadprądowe przy U ≤ 690 V AC	125 A gG
Certyfikaty	UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	830 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	1000 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_p )	≤ 4,2 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne zabezpieczenie nadprądowe	100 A aM
Maksymalne zabezpieczenie nadprądowe przy U ≤ 690 V AC	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	1205 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	1580 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL

Product 950102 was added to Notepad.

Go to Notepad

Product 950102 was added to the cart.

Go to Web-Shop

Part No. 950112 DG 1000 FM

GTIN 4013364105638, Customs tariff No. (EU): 85363030, Gross weight: 217.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

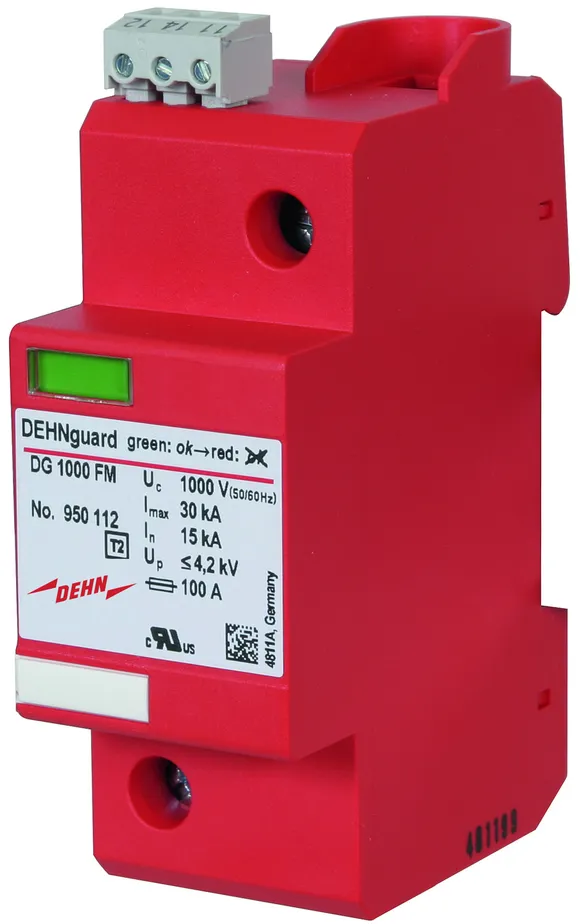

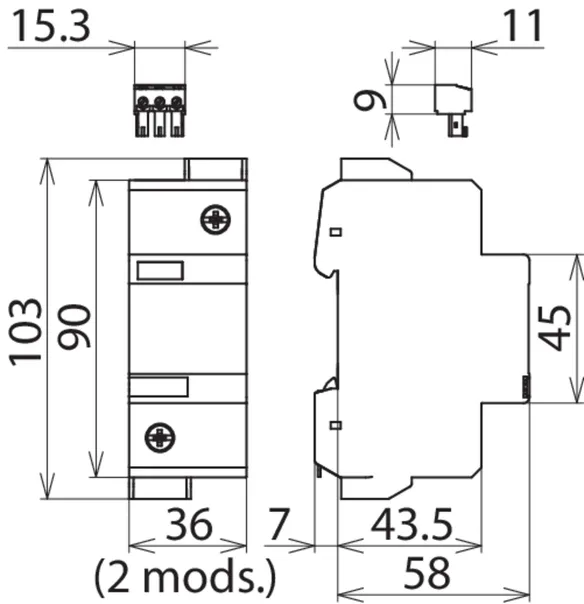

Ogranicznik przepięć o kompaktowej konstrukcji DEHNguard 1000 FM
1-biegunowy ogranicznik przepięć, szerokość: 2 moduły
Wskaźnik uszkodzenia, z zestykiem zdalnej sygnalizacji
Ogranicznik typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 1000 V AC/DC
Napięciowy poziom ochrony: <= 4,2 kV
Znamionowy prąd wyładowczy: 15 kA
Maksymalny prąd wyładowczy: 30 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG 1000 FM
Nr kat.: 950112
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_p )	≤ 4,2 kV
Maksymalne zabezpieczenie nadprądowe	100 A aM
Maksymalne zabezpieczenie nadprądowe przy U ≤ 690 V AC	125 A gG
Certyfikaty	UL

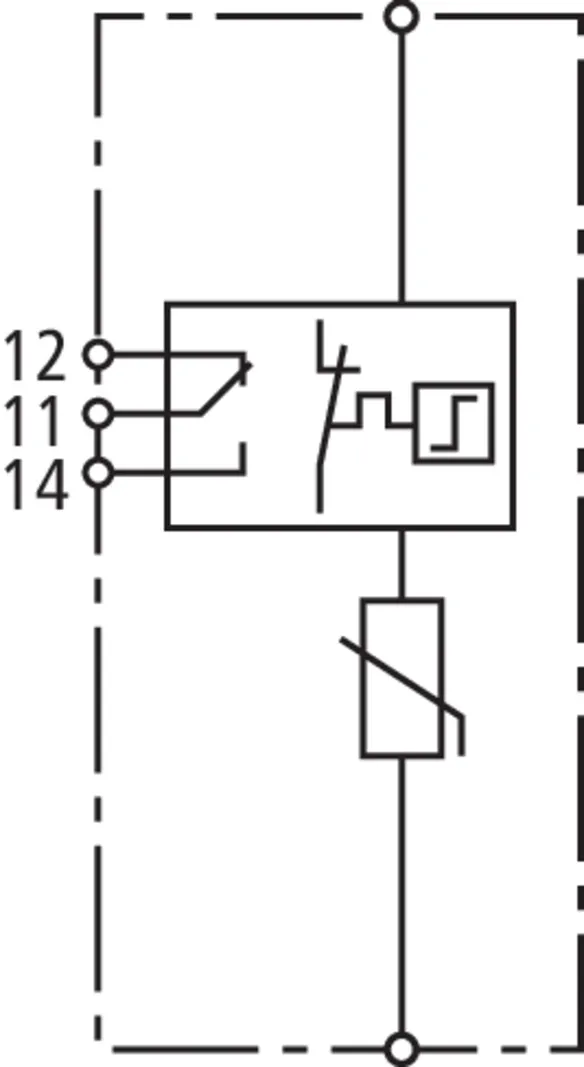

Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	830 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	1000 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	1000 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_p )	≤ 4,2 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne zabezpieczenie nadprądowe	100 A aM
Maksymalne zabezpieczenie nadprądowe przy U ≤ 690 V AC	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	1205 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	1580 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
