Part No. 952513 DG M YPV SCI 150

GTIN 4013364136663, Customs tariff No. (EU): 85363030, Gross weight: 289.70 g, PU: 1.00 szt.

Images

Additional information

CAD files

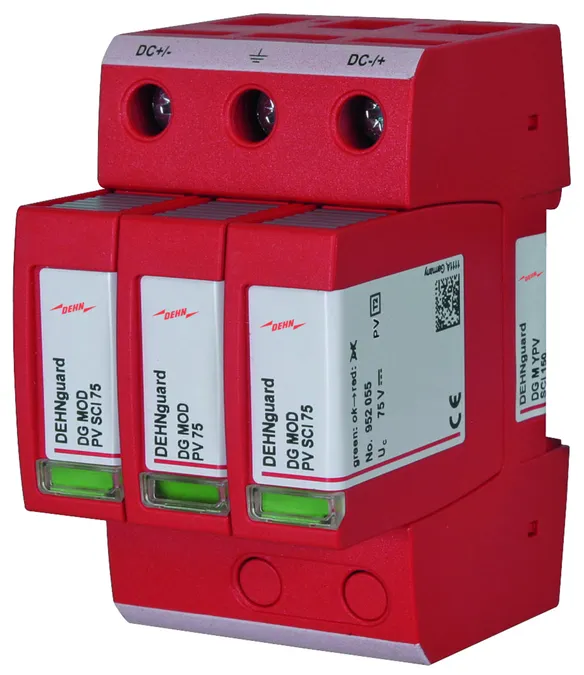

Ogranicznik przepięć DEHNguard M YPV SCI 150
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 150 V DC

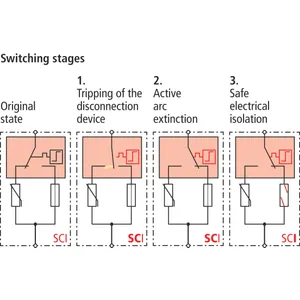

z 3-stopniowym układem przełączającym DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Typ 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 150 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 0,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV SCI 150
Nr kat.: 952513
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Maksymalne napięcie PV (U_CPV )	150 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 0,8 kV
Certyfikaty	KEMA, UL, CSA

Maksymalne napięcie PV (U_CPV )	150 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 0,8 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,6 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, UL, CSA

Product 952513 was added to Notepad.

Go to Notepad

Product 952513 was added to the cart.

Go to Web-Shop

Part No. 952510 DG M YPV SCI 1000

GTIN 4013364126428, Customs tariff No. (EU): 85363030, Gross weight: 361.40 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

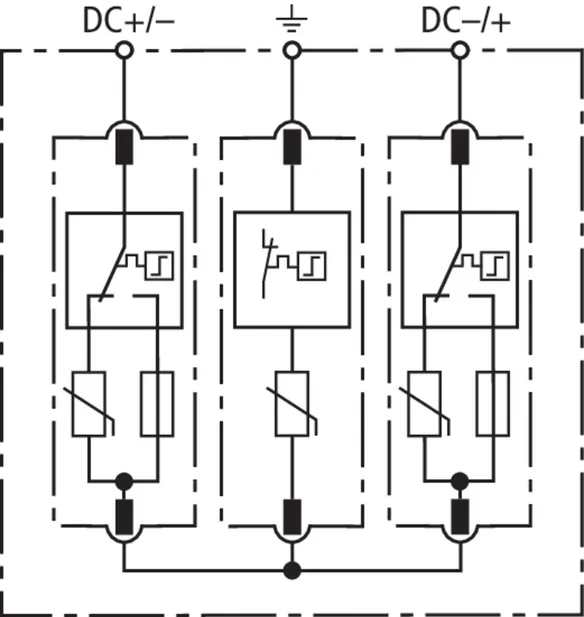

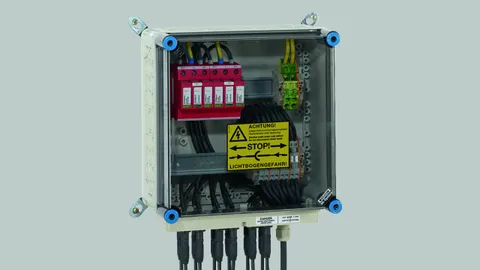

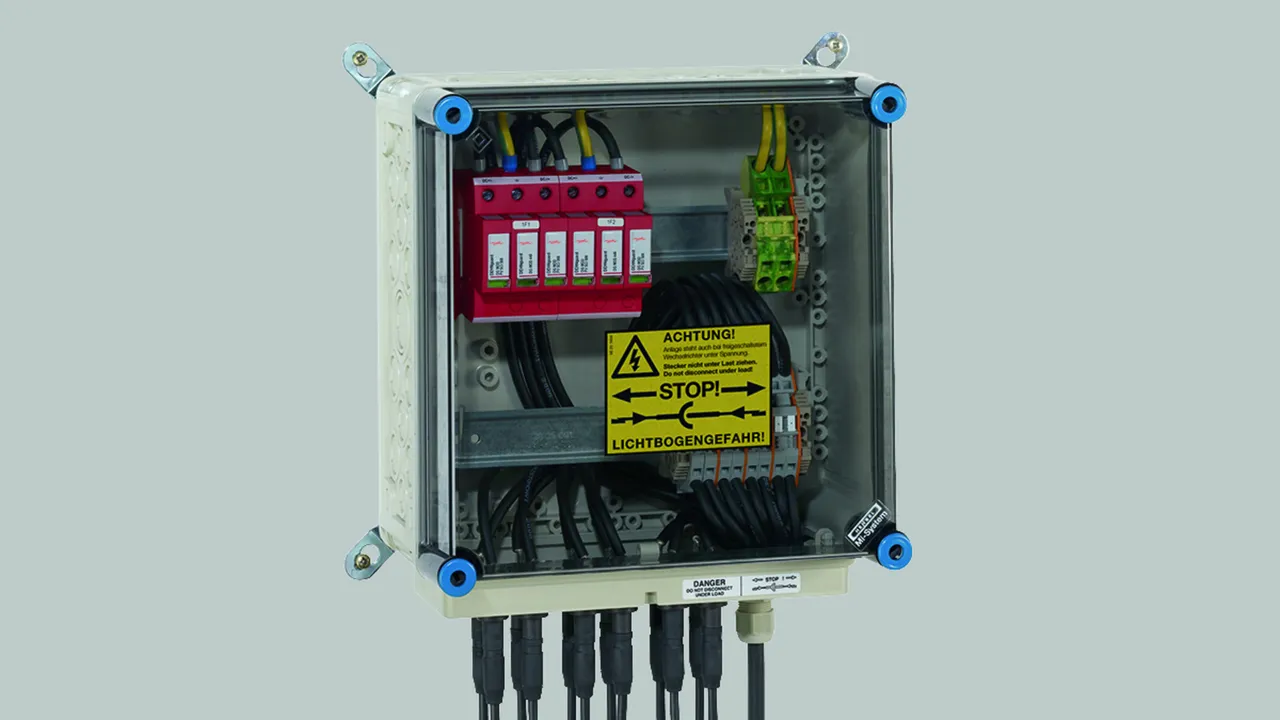

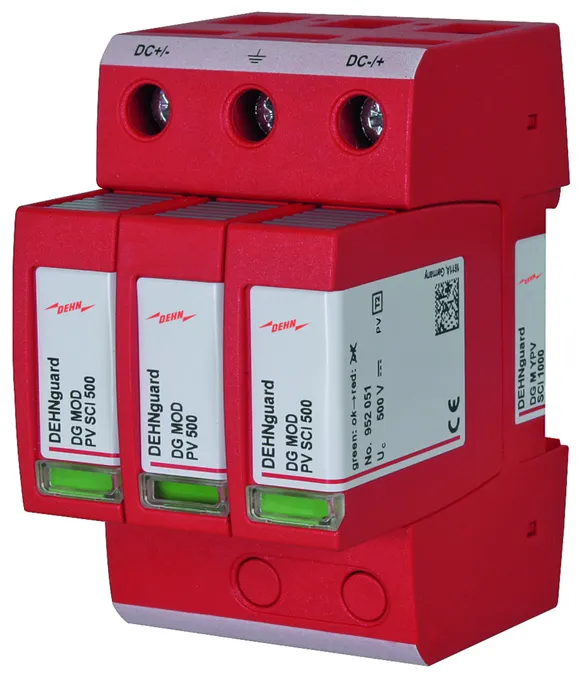

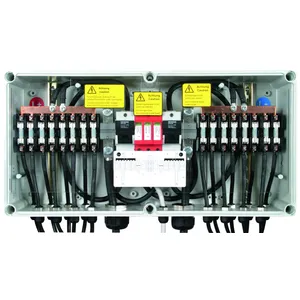

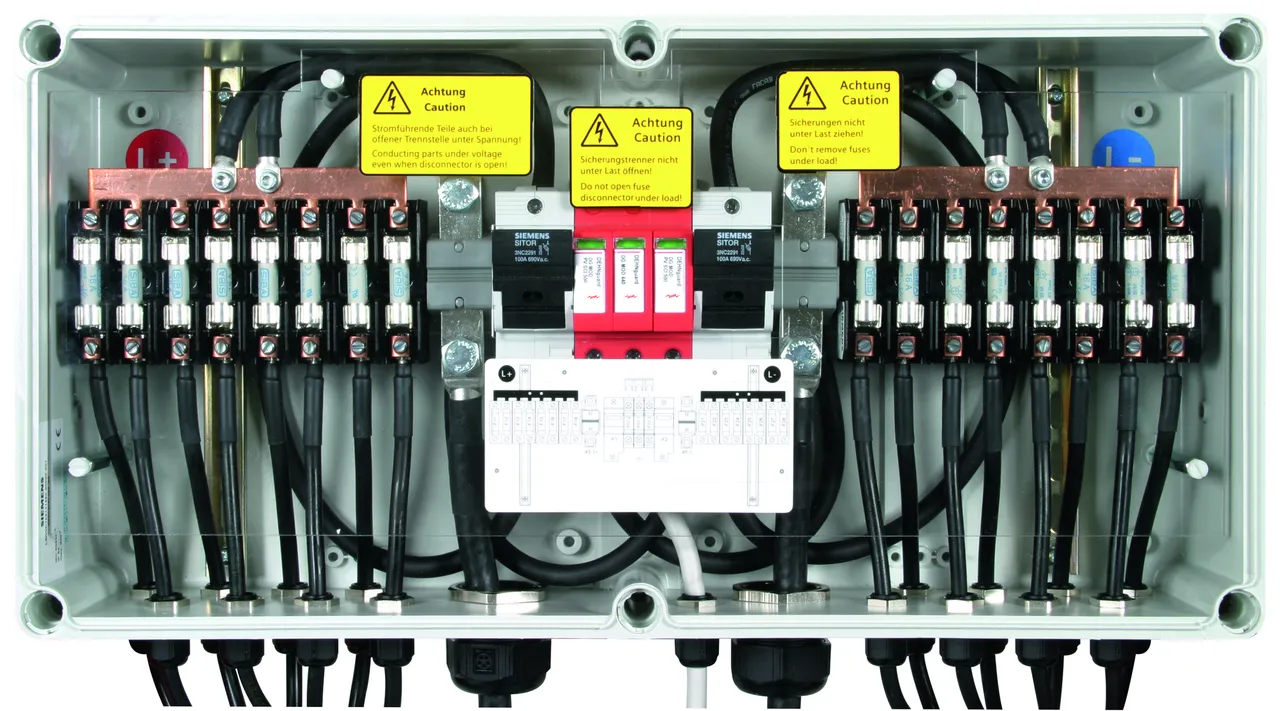

Ogranicznik przepięć DEHNguard M YPV SCI 1000
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1000 V DC

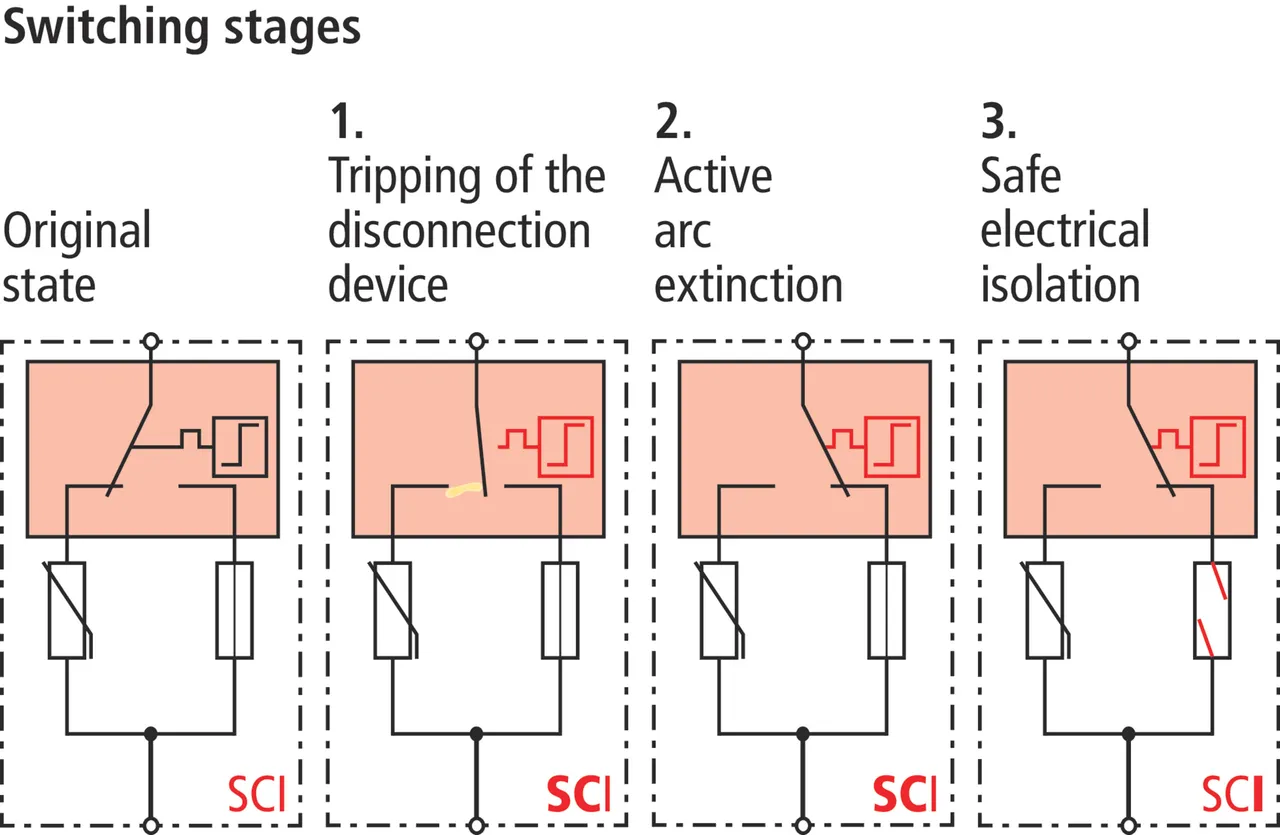

z 3-stopniowym układem przełączającym DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1000 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV SCI 1000
Nr kat.: 952510
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Certyfikaty	KEMA, UL, CSA

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

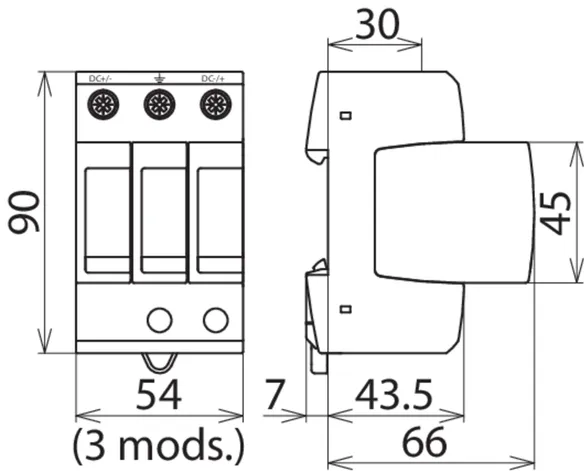

Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, UL, CSA

Product 952510 was added to Notepad.

Go to Notepad

Product 952510 was added to the cart.

Go to Web-Shop

Part No. 952512 DG M YPV SCI 1200

GTIN 4013364127951, Customs tariff No. (EU): 85354000, Gross weight: 356.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard M YPV SCI 1200
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1200 V DC
z 3-stopniowym układem przełączającym DC, szerokość: 3 moduły
Wskaźnik uszkodzenia
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 30 kA
Napięciowy poziom ochrony: <= 4,5 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV SCI 1200
Nr kat.: 952512
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4,5 kV
Certyfikaty	KEMA, CSA

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	30 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 4 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, CSA

Product 952512 was added to Notepad.

Go to Notepad

Product 952512 was added to the cart.

Go to Web-Shop

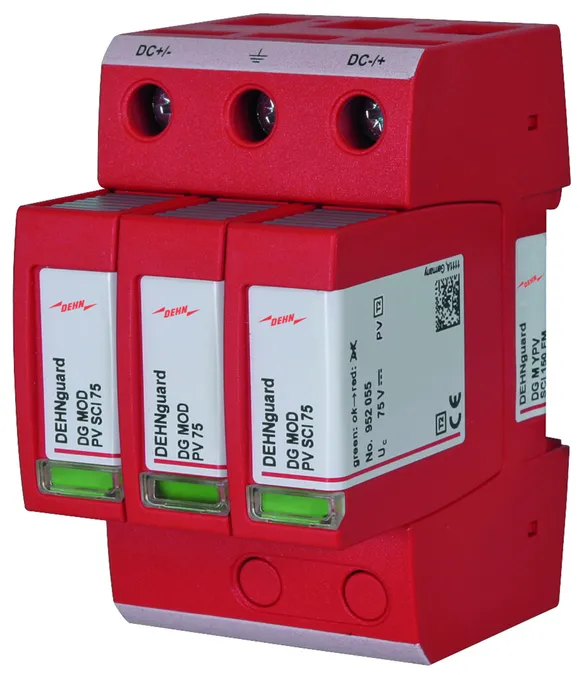

Part No. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard M YPV SCI 150 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 150 V DC
z 3-stopniowym układem przełączającym DC, szerokość: 3 moduły
Wskaźnik uszkodzenia, z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 150 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 0,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV SCI 150 FM
Nr kat.: 952518
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć zgodnie z PN-EN 50539-11	typ 2
Maksymalne napięcie PV (U_CPV )	150 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 0,8 kV
Certyfikaty	KEMA, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 50539-11	typ 2
Maksymalne napięcie PV (U_CPV )	150 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Napięciowy poziom ochrony (U_P )	≤ 0,8 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,6 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952518 was added to Notepad.

Go to Notepad

Product 952518 was added to the cart.

Go to Web-Shop

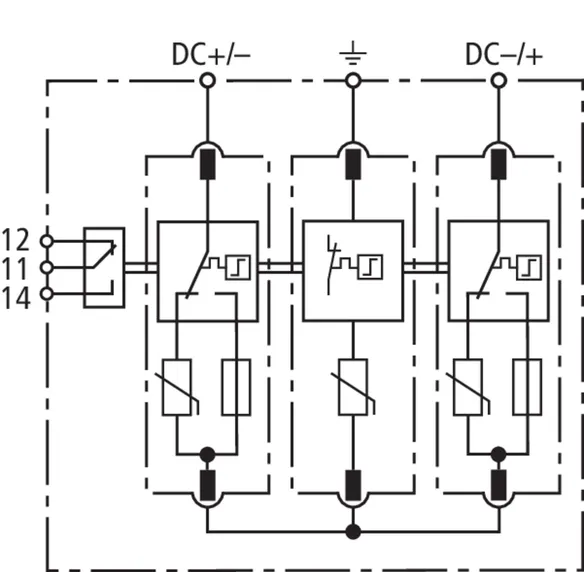

Part No. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, Customs tariff No. (EU): 85363030, Gross weight: 343.90 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

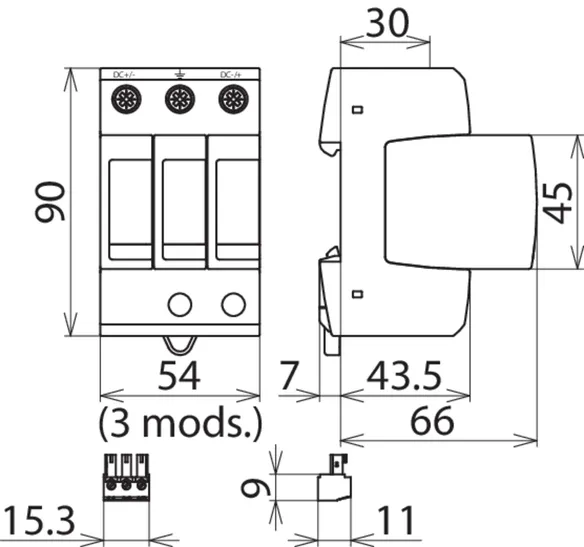

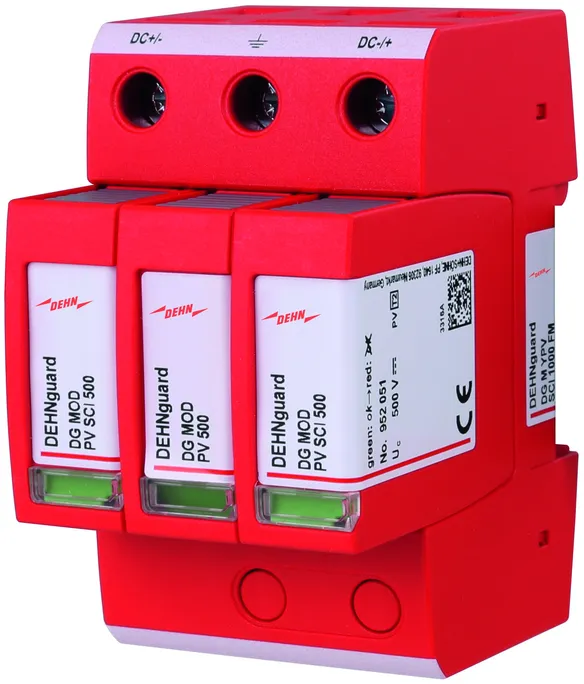

Ogranicznik przepięć DEHNguard M YPV SCI 1000 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1000 V DC
z 3-stopniowym układem przełączającym DC, szerokość: 3 moduły
Wskaźnik uszkodzenia, z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1000 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV SCI 1000 FM
Nr kat.: 952515
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Certyfikaty	KEMA, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952515 was added to Notepad.

Go to Notepad

Product 952515 was added to the cart.

Go to Web-Shop

Part No. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, Customs tariff No. (EU): 85354000, Gross weight: 359.30 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

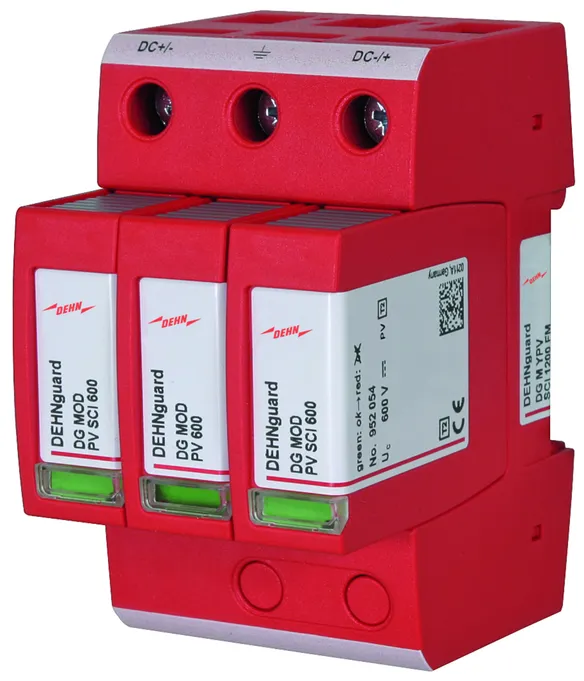

Ogranicznik przepięć DEHNguard M YPV SCI 1200 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1200 V DC
z 3-stopniowym układem przełączającym DC, szerokość: 3 moduły
Wskaźnik uszkodzenia, z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 30 kA
Napięciowy poziom ochrony: <= 4,5 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M YPV SCI 1200 FM
Nr kat.: 952517
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4,5 kV
Certyfikaty	KEMA, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	30 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 4 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952517 was added to Notepad.

Go to Notepad

Product 952517 was added to the cart.

Go to Web-Shop

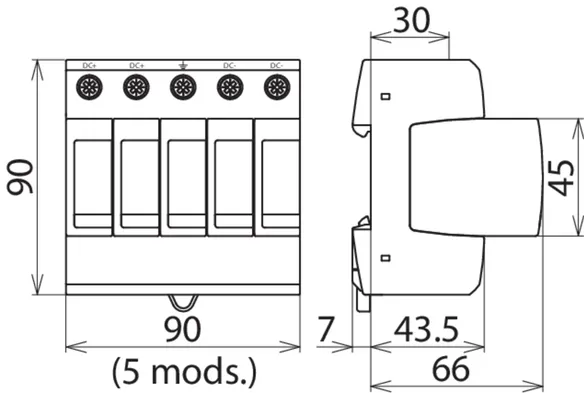

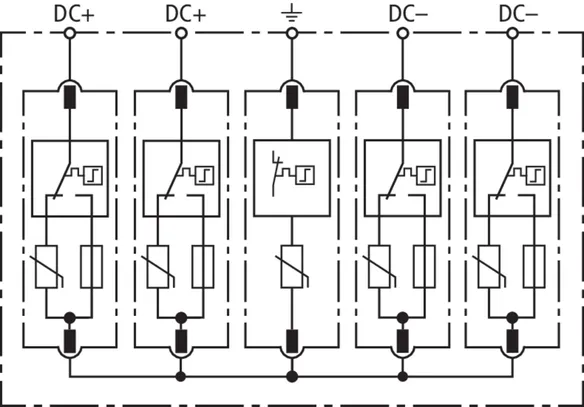

Part No. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, Customs tariff No. (EU): 85363030, Gross weight: 588.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard M PV2 SCI 1000
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1000 V DC
z 3-stopniowym wyłącznikiem DC, szerokość: 5 modułów
Wskaźnik uszkodzenia
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
do ochrony 2 wejść MPP
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1000 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M PV2 SCI 1000
Nr kat.: 952514
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Certyfikaty	UL, KEMA

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	5 moduł(y), DIN 43880
Certyfikaty	UL, KEMA

Product 952514 was added to Notepad.

Go to Notepad

Product 952514 was added to the cart.

Go to Web-Shop

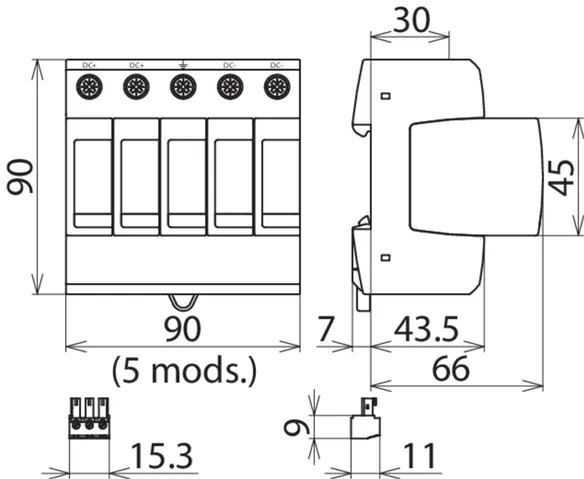

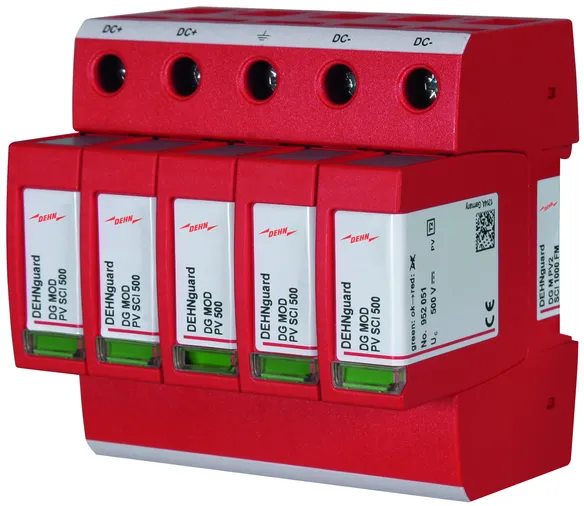

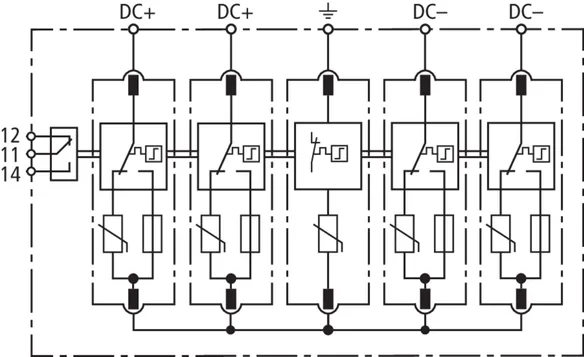

Part No. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, Customs tariff No. (EU): 85363030, Gross weight: 599.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard M PV2 SCI 1000 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1000 V DC
z 3-stopniowym układem przełączającym DC, szerokość: 5 modułów
Wskaźnik uszkodzenia, z zestykiem zdalnej sygnalizacji
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
do ochrony 2 wejść MPP
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1000 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DG M PV2 SCI 1000 FM
Nr kat.: 952519
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	5 moduł(y), DIN 43880
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952519 was added to Notepad.

Go to Notepad

Product 952519 was added to the cart.

Go to Web-Shop

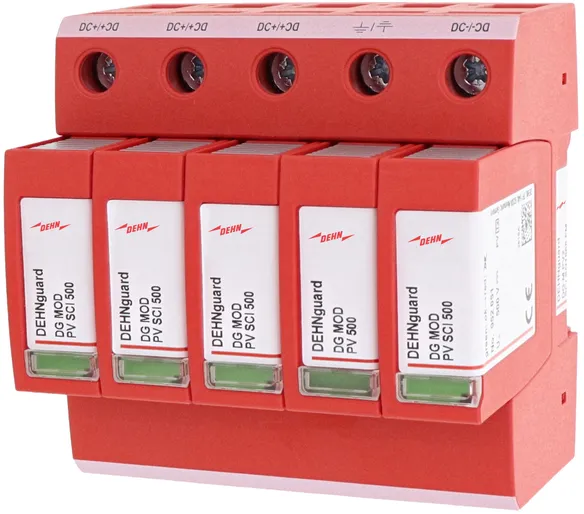

Part No. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, Customs tariff No. (EU): 85363030, Gross weight: 598.30 g, PU: 1.00 szt.

Images

Additional information

CAD files

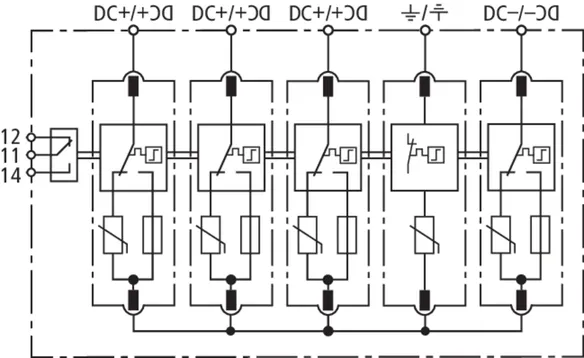

Ogranicznik przepięć DEHNguard M PV2 SCI SN1868 FM
Wielobiegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć do ochrony instalacji fotowoltaicznych do 1000 V DC
z 3-stopniowym układem przełączającym DC
Z zestykiem zdalnej sygnalizacji, szerokość: 5 modułów
Typ 2 zgodnie z EN 61643-31
Do stosowania w oparciu o zapisy IEC 60364-7-712
do ochrony 3 wejść MPP
Niezawodna separacja elektryczna w module ochronnym
Maksymalne napięcie PV: <= 1000 V DC
Całkowity prąd wyładowczy: 40 kA
Napięciowy poziom ochrony: <= 4 kV
Wytrzymałość zwarciowa Iscpv: 10 kA
Wskaźnik uszkodzenia

Producent: DEHN
Typ: DG M PV2 SCI SN1868 FM
Nr kat.: 999799
lub podobny.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć według EN 61643-31 / ... IEC 61643-31	typ 2 / klasa II
Maksymalne napięcie PV (U_CPV )	1000 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd wyładowczy (8/20 µs) (I_total )	40 kA
Znamionowy prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Maksymalny prąd wyładowczy (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 3,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	5 moduł(y), DIN 43880
Certyfikaty	UL, KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 999799 was added to Notepad.

Go to Notepad

Product 999799 was added to the cart.

Go to Web-Shop

DEHNguard modular (Y)PV SCI ...

Details

DEHNguard M YPV SCI ...

Part No. 952513 DG M YPV SCI 150

You are not authorized to download 952300.stp

You are not authorized to download 952300.igs

You are not authorized to download 952300.jt

You are not authorized to download 952300.dwg

You are not authorized to download 952510m_E.dxf

You are not authorized to download DEHN.952513.edz

You are not authorized to download DEHN.952513.wspak

SCI-Technology

Product 952513 was added to Notepad.

Product 952513 was added to the cart.

Part No. 952510 DG M YPV SCI 1000

You are not authorized to download 952300.stp

You are not authorized to download 952300.igs

You are not authorized to download 952300.jt

You are not authorized to download 952300.dwg

You are not authorized to download 952510m_E.dxf

You are not authorized to download DEHN.952510.edz

You are not authorized to download DEHN.952510.wspak

SCI-Technology

Product 952510 was added to Notepad.

Product 952510 was added to the cart.

Part No. 952512 DG M YPV SCI 1200

You are not authorized to download 952300.stp

You are not authorized to download 952300.igs

You are not authorized to download 952300.jt

You are not authorized to download 952300.dwg

You are not authorized to download 952510m_E.dxf

You are not authorized to download DEHN.952512.edz

You are not authorized to download DEHN.952512.wspak

SCI-Technology

Product 952512 was added to Notepad.

Product 952512 was added to the cart.

DEHNguard M YPV SCI ... FM

Part No. 952518 DG M YPV SCI 150 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952515m_E.dxf

You are not authorized to download DEHN.952518.edz

You are not authorized to download DEHN.952518.wspak

SCI-Technology

Product 952518 was added to Notepad.

Product 952518 was added to the cart.

Part No. 952515 DG M YPV SCI 1000 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952515m_E.dxf

You are not authorized to download DEHN.952515.edz

You are not authorized to download DEHN.952515.wspak

SCI-Technology

Product 952515 was added to Notepad.

Product 952515 was added to the cart.

Part No. 952517 DG M YPV SCI 1200 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952515m_E.dxf

You are not authorized to download DEHN.952517.edz

You are not authorized to download DEHN.952517.wspak

SCI-Technology

Product 952517 was added to Notepad.

Product 952517 was added to the cart.

DEHNguard M PV2 SCI ... (FM)

Part No. 952514 DG M PV2 SCI 1000

You are not authorized to download 952514.stp

You are not authorized to download 952514.igs

You are not authorized to download 952514.jt

You are not authorized to download 952514.dwg

You are not authorized to download 952514m_E.dxf

You are not authorized to download DEHN.952514.edz

You are not authorized to download DEHN.952514.wspak

SCI-Technology
