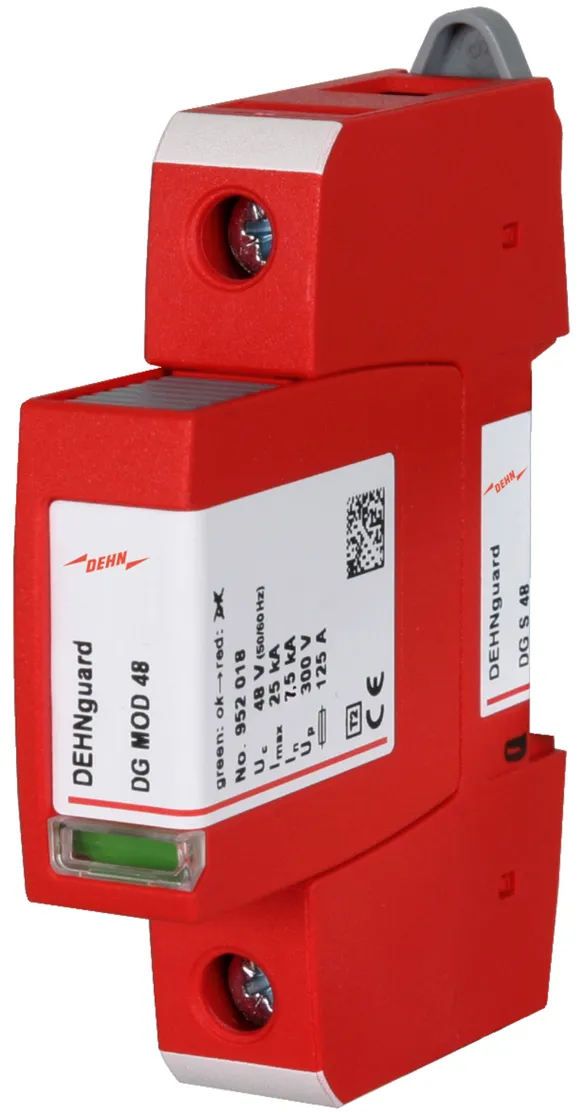

Part No. 952078 DG S 48

GTIN 4013364119468, Customs tariff No. (EU): 85363030, Gross weight: 120.10 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 48
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 48 V AC / 60 V DC
Napięciowy poziom ochrony: <= 0,33 kV
Znamionowy prąd wyładowczy: 7,5 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 48
Nr kat.: 952078
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	48 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	7,5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 0,33 kV
Maksymalny bezpiecznik dodatkowy	125 A gG

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	42 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	48 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	7,5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 0,33 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	70 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	90 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880

Product 952078 was added to Notepad.

Go to Notepad

Product 952078 was added to the cart.

Go to Web-Shop

Part No. 952071 DG S 75

GTIN 4013364109834, Customs tariff No. (EU): 85363030, Gross weight: 117.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 75
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 75 V AC / 100 V DC
Napięciowy poziom ochrony: <= 0,4 kV
Znamionowy prąd wyładowczy: 10 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 75
Nr kat.: 952071
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,4 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	100 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,35 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	90 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	115 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
– Napięciowy poziom ochrony (U_P )	≤ 0,5 kV

Product 952071 was added to Notepad.

Go to Notepad

Product 952071 was added to the cart.

Go to Web-Shop

Part No. 952072 DG S 150

GTIN 4013364109858, Customs tariff No. (EU): 85363030, Gross weight: 119.60 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

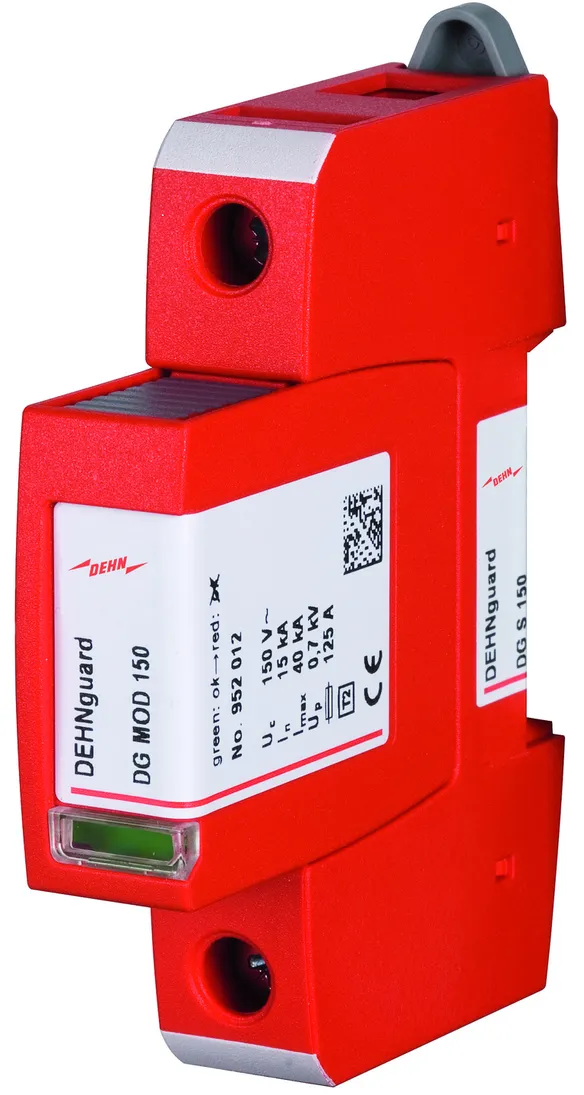

Ogranicznik przepięć DEHNguard S 150
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 150 V AC / 200 V DC
Napięciowy poziom ochrony: <= 0,7 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 150
Nr kat.: 952072
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	200 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,55 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	175 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA

Product 952072 was added to Notepad.

Go to Notepad

Product 952072 was added to the cart.

Go to Web-Shop

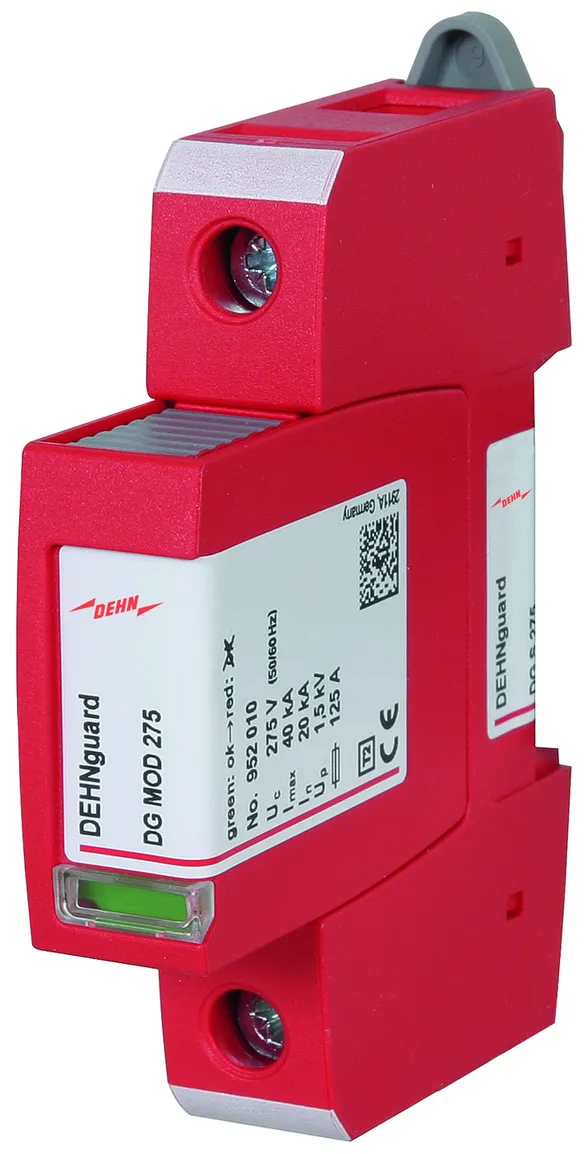

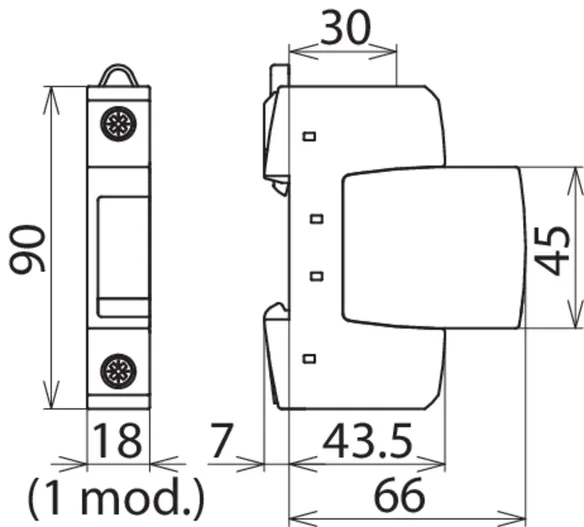

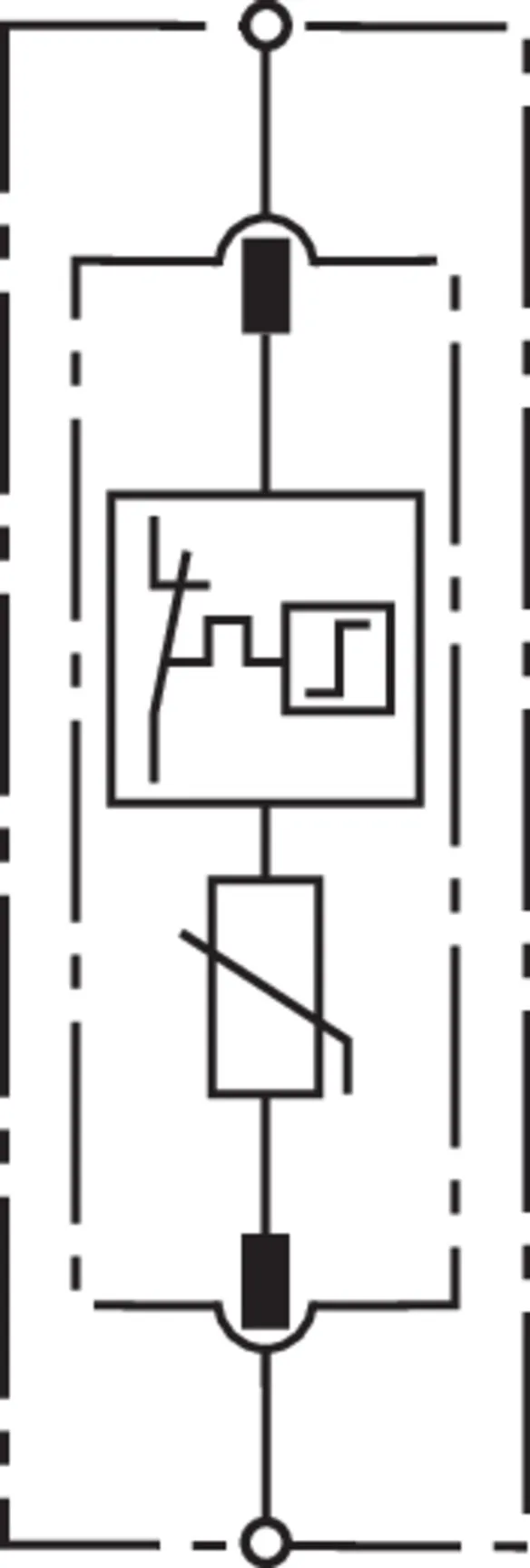

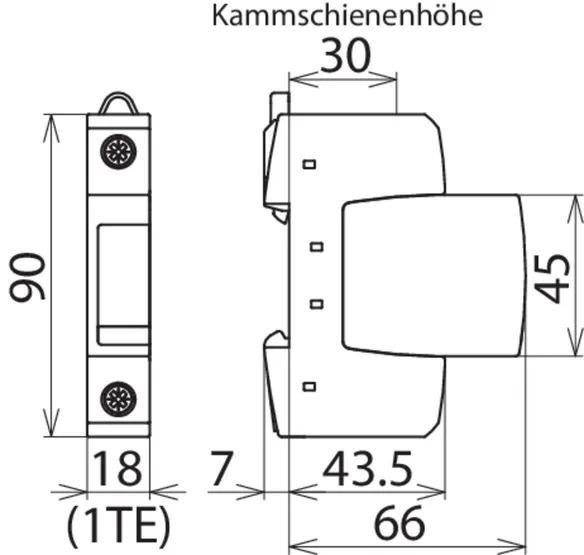

Part No. 952070 DG S 275

GTIN 4013364108493, Customs tariff No. (EU): 85363030, Gross weight: 140.40 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 275
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC / 350 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 275
Nr kat.: 952070
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL,CSA


Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL,CSA
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	275 V
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa AC (f_N )	16,7 Hz

Product 952070 was added to Notepad.

Go to Notepad

Product 952070 was added to the cart.

Go to Web-Shop

Part No. 952073 DG S 320

GTIN 4013364109872, Customs tariff No. (EU): 85363030, Gross weight: 129.90 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 320
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 320 V AC / 420 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 320
Nr kat.: 952073
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	420 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,2 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA

Product 952073 was added to Notepad.

Go to Notepad

Product 952073 was added to the cart.

Go to Web-Shop

Part No. 952074 DG S 385

GTIN 4013364108516, Customs tariff No. (EU): 85363030, Gross weight: 133.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

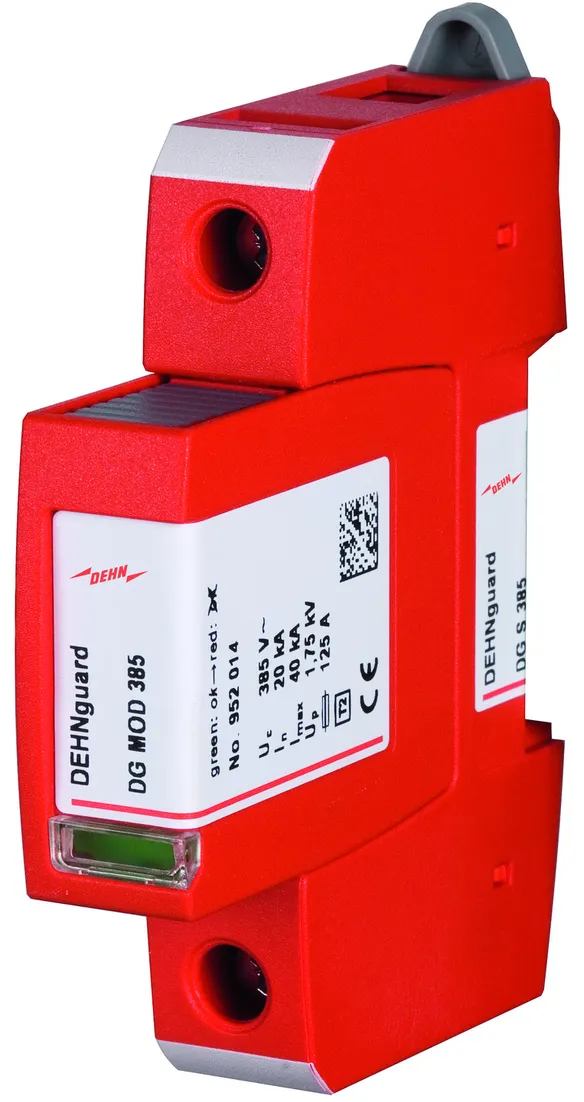

Ogranicznik przepięć DEHNguard S 385
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 385 V AC / 500 V DC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 385
Nr kat.: 952074
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	500 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,35 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	385 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA

Product 952074 was added to Notepad.

Go to Notepad

Product 952074 was added to the cart.

Go to Web-Shop

Part No. 952075 DG S 440

GTIN 4013364109896, Customs tariff No. (EU): 85363030, Gross weight: 152.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

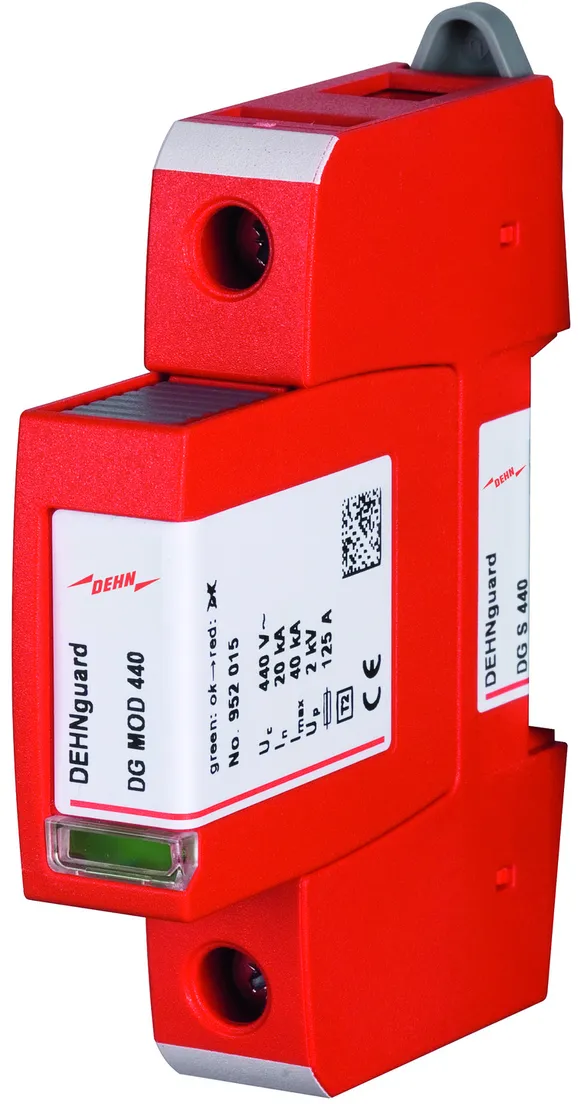

Ogranicznik przepięć DEHNguard S 440
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 440 V AC / 585 V DC
Napięciowy poziom ochrony: <= 2 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 440
Nr kat.: 952075
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	585 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,7 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	580 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	765 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA

Product 952075 was added to Notepad.

Go to Notepad

Product 952075 was added to the cart.

Go to Web-Shop

Part No. 952076 DG S 600

GTIN 4013364109919, Customs tariff No. (EU): 85363030, Gross weight: 146.90 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

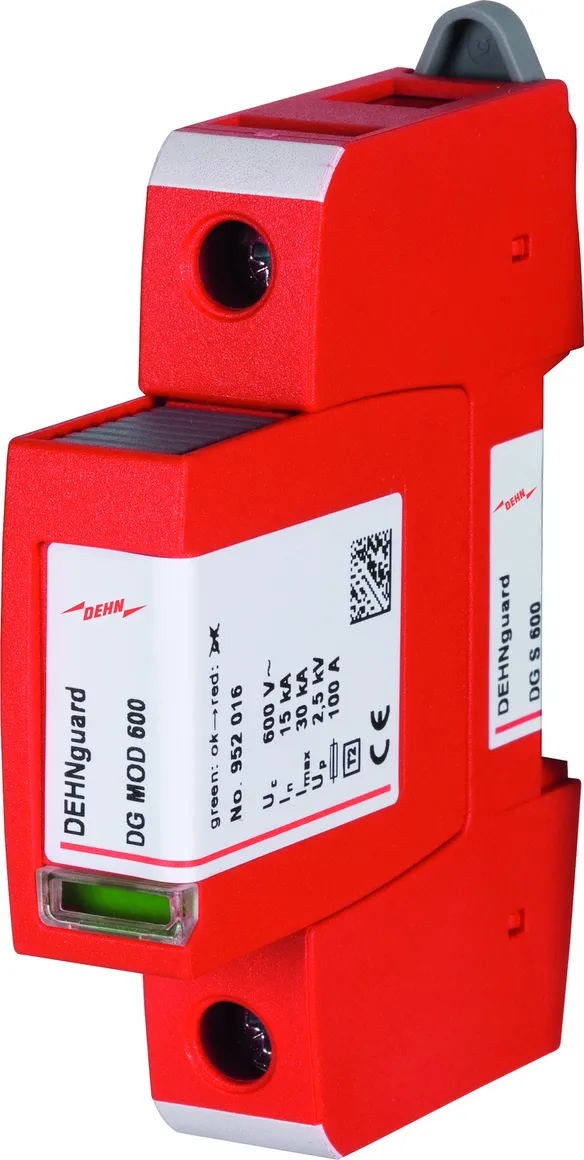

Ogranicznik przepięć DEHNguard S 600
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 600 V AC / 600 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 600
Nr kat.: 952076
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	100 A gG
Certyfikaty	KEMA, VDE, UL, CSA


Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	480 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	600 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 2 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	700 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	915 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	600 V
– Napięcie znamionowe AC (U_N )	480 V
– Częstotliwość znamionowa AC (f_N )	16,7 Hz

Product 952076 was added to Notepad.

Go to Notepad

Product 952076 was added to the cart.

Go to Web-Shop

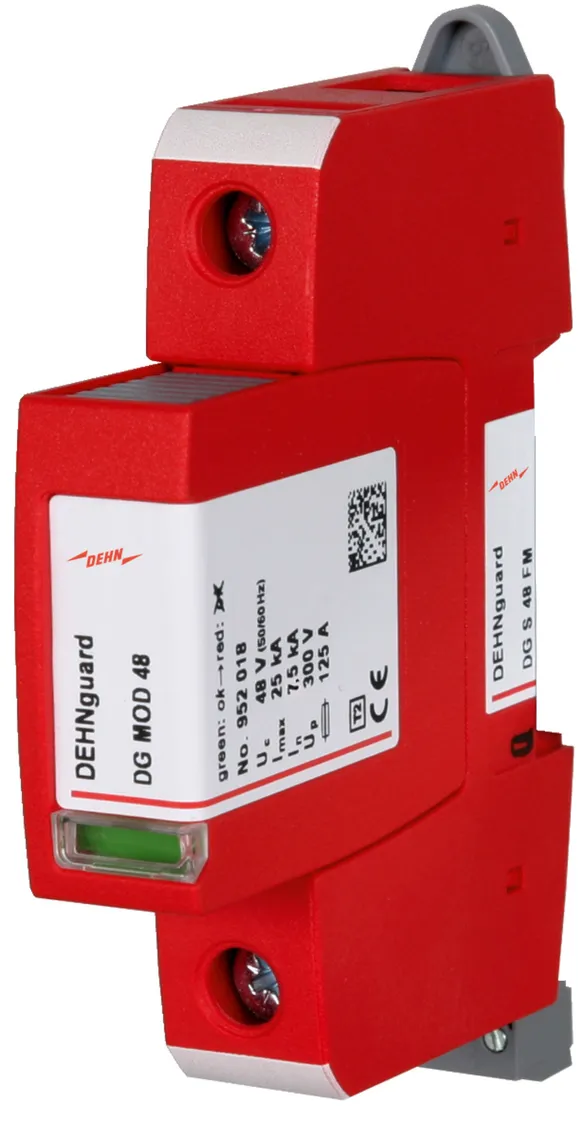

Part No. 952098 DG S 48 FM

GTIN 4013364119475, Customs tariff No. (EU): 85363030, Gross weight: 133.86 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

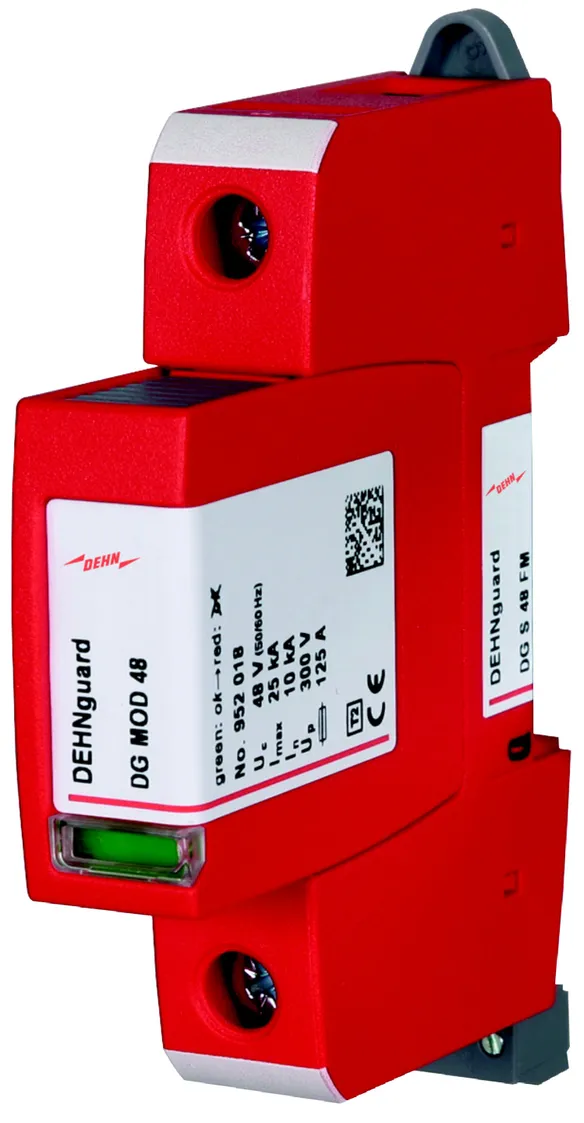

Ogranicznik przepięć DEHNguard S 48 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji,
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 48 V AC / 60 V DC
Napięciowy poziom ochrony: <= 0,33 kV
Znamionowy prąd wyładowczy: 7,5 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 48 FM
Nr kat.: 952098
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	48 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	7,5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 0,33 kV
Maksymalny bezpiecznik dodatkowy	125 A gG

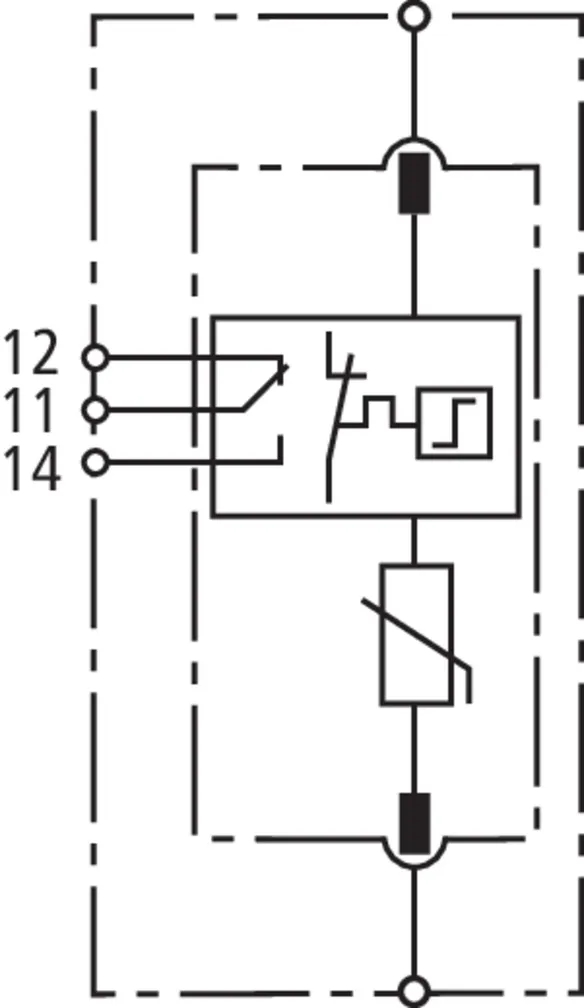

Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	42 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	48 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	7,5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 0,33 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	70 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	90 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952098 was added to Notepad.

Go to Notepad

Product 952098 was added to the cart.

Go to Web-Shop

Part No. 952091 DG S 75 FM

GTIN 4013364109841, Customs tariff No. (EU): 85363030, Gross weight: 120.40 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 75 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji,
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 75 V AC / 100 V DC
Napięciowy poziom ochrony: <= 0,4 kV
Znamionowy prąd wyładowczy: 10 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 75 FM
Nr kat.: 952091
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,4 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	100 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,4 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,35 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	90 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	115 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
– Napięciowy poziom ochrony (U_P )	≤ 0,5 kV

Product 952091 was added to Notepad.

Go to Notepad

Product 952091 was added to the cart.

Go to Web-Shop

Part No. 952092 DG S 150 FM

GTIN 4013364109865, Customs tariff No. (EU): 85363030, Gross weight: 123.50 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 150 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 150 V AC / 200 V DC
Napięciowy poziom ochrony: <= 0,7 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 150 FM
Nr kat.: 952092
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	200 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,55 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	175 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952092 was added to Notepad.

Go to Notepad

Product 952092 was added to the cart.

Go to Web-Shop

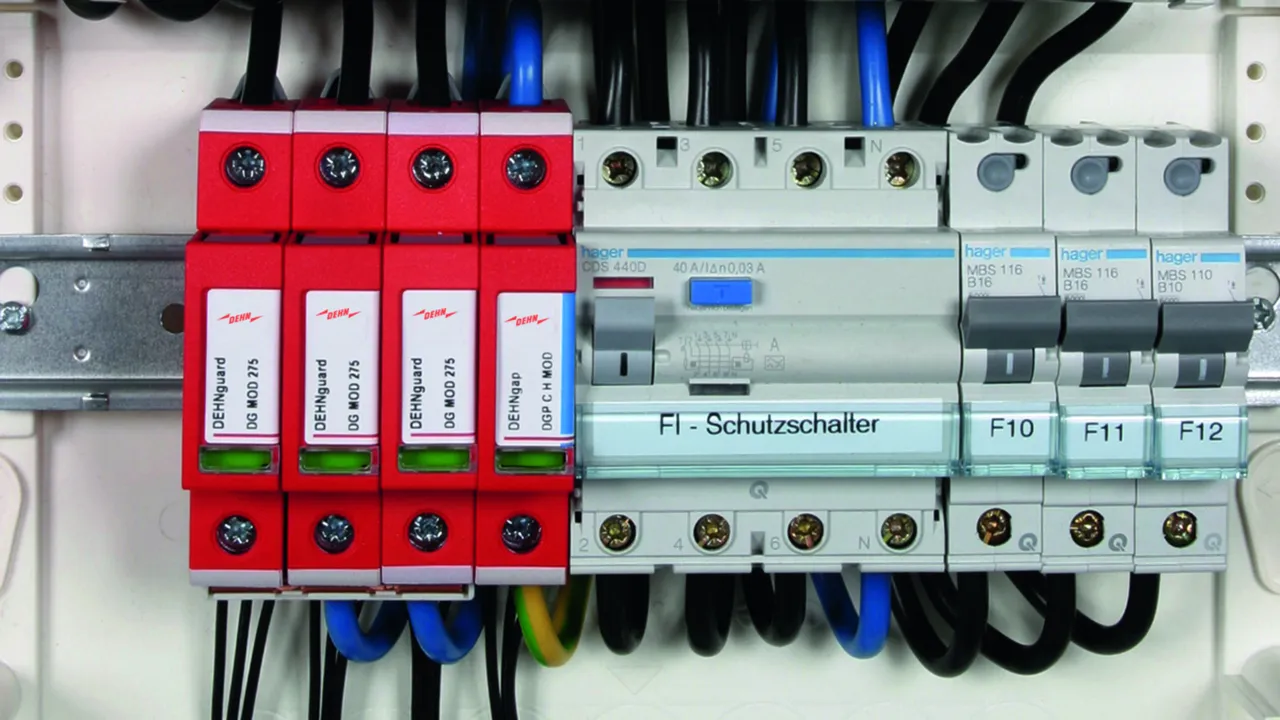

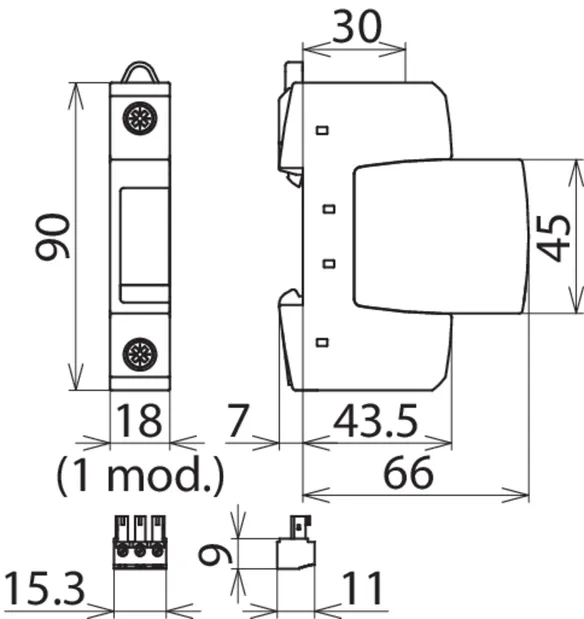

Part No. 952090 DG S 275 FM

GTIN 4013364108509, Customs tariff No. (EU): 85363030, Gross weight: 133.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 275 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 275 V AC / 350 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 275 FM
Nr kat.: 952090
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny


Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	275 V
– Napięcie znamionowe AC (U_N )	230 V
– Częstotliwość znamionowa AC (f_N )	16,7 Hz

Product 952090 was added to Notepad.

Go to Notepad

Product 952090 was added to the cart.

Go to Web-Shop

Part No. 952093 DG S 320 FM

GTIN 4013364109889, Customs tariff No. (EU): 85363030, Gross weight: 147.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 320 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 320 V AC / 420 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 320 FM
Nr kat.: 952093
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	420 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,2 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952093 was added to Notepad.

Go to Notepad

Product 952093 was added to the cart.

Go to Web-Shop

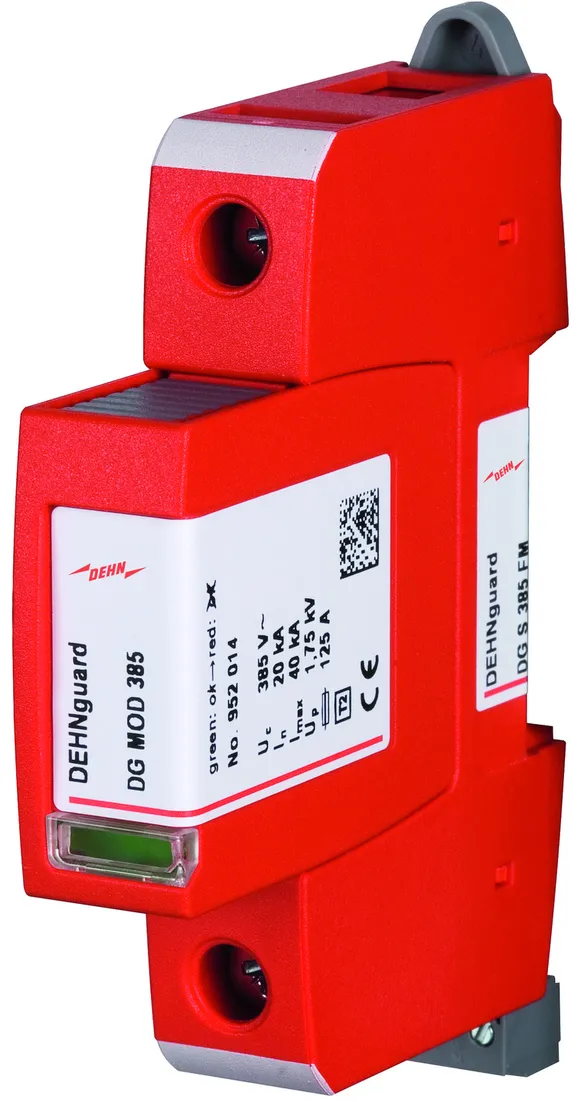

Part No. 952094 DG S 385 FM

GTIN 4013364108523, Customs tariff No. (EU): 85363030, Gross weight: 150.40 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 385 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 385 V AC / 500 V DC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 385 FM
Nr kat.: 952094
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	500 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,35 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	385 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952094 was added to Notepad.

Go to Notepad

Product 952094 was added to the cart.

Go to Web-Shop

Part No. 952095 DG S 440 FM

GTIN 4013364109902, Customs tariff No. (EU): 85363030, Gross weight: 150.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

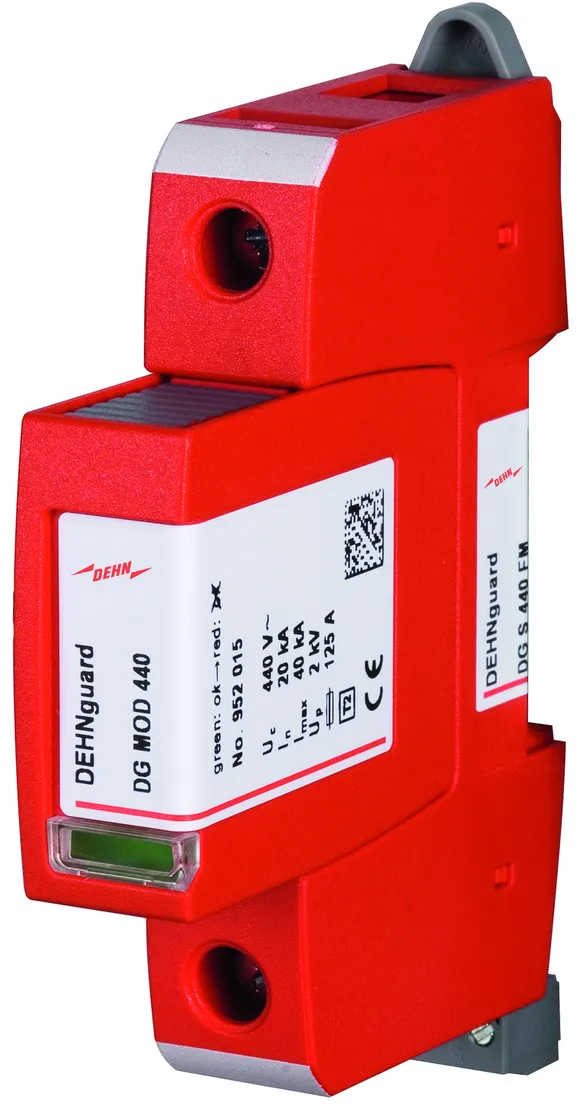

Ogranicznik przepięć DEHNguard S 440 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 440 V AC / 585 V DC
Napięciowy poziom ochrony: <= 2 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 440 FM
Nr kat.: 952095
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Maksymalny bezpiecznik dodatkowy	125 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	585 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,7 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	580 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	765 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952095 was added to Notepad.

Go to Notepad

Product 952095 was added to the cart.

Go to Web-Shop

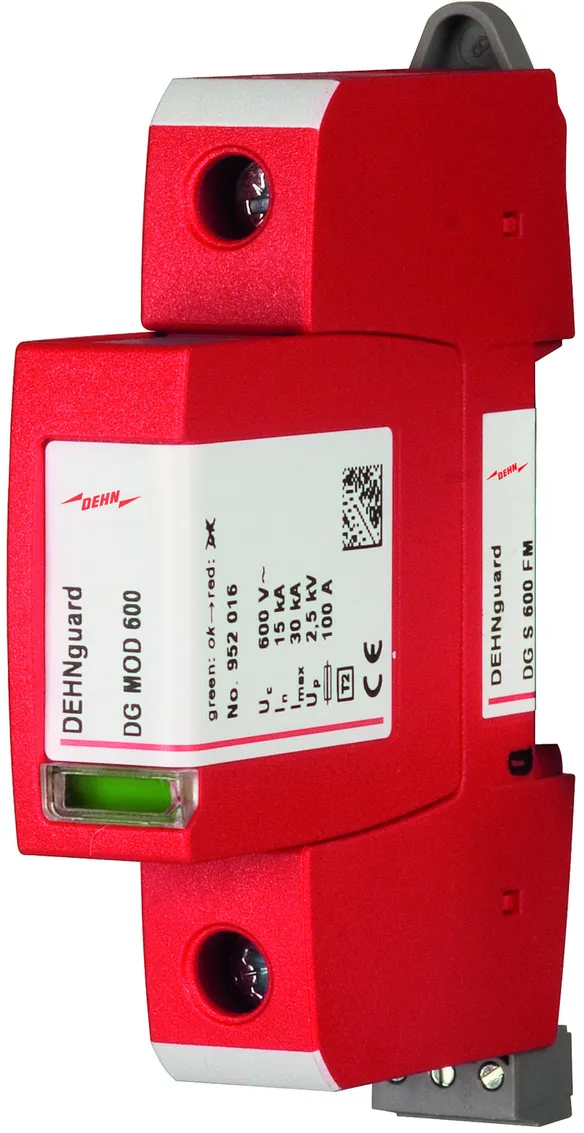

Part No. 952096 DG S 600 FM

GTIN 4013364109926, Customs tariff No. (EU): 85363030, Gross weight: 170.70 g, PU: 1.00 szt.

Predecessor

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard S 600 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 600 V AC / 600 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S 600 FM
Nr kat.: 952096
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	100 A gG
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny


Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	480 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	600 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	30 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 2 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	700 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	915 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	600 V
– Napięcie znamionowe AC (U_N )	480 V
– Częstotliwość znamionowa AC (f_N )	16,7 Hz

Product 952096 was added to Notepad.

Go to Notepad

Product 952096 was added to the cart.

Go to Web-Shop

Part No. 952077 DG S WE 600

GTIN 4013364119680, Customs tariff No. (EU): 85363030, Gross weight: 147.40 g, PU: 1.00 szt.

Images

Additional information

CAD files

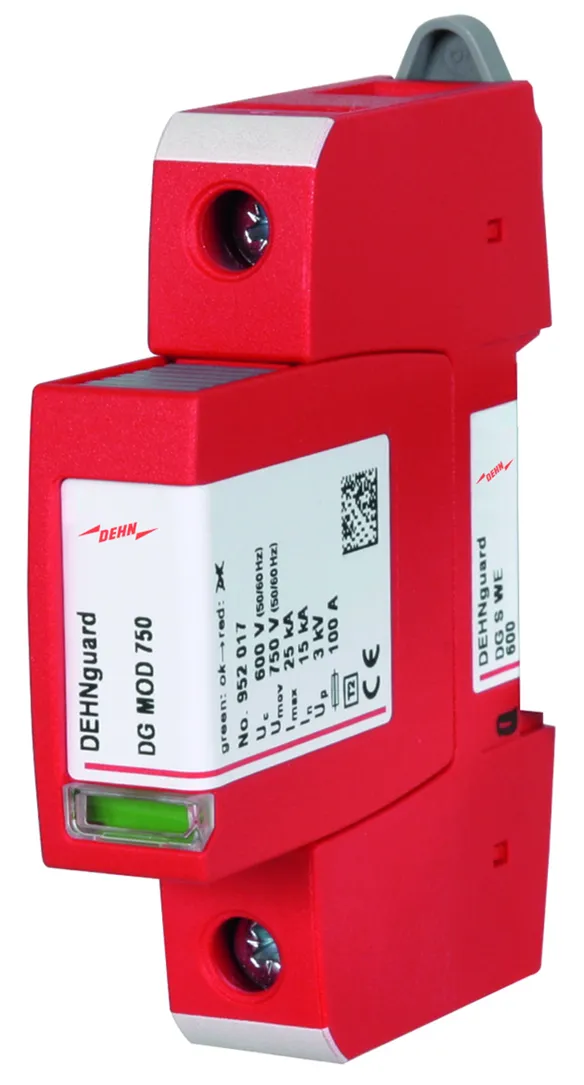

Ogranicznik przepięć DEHNguard S WE 600
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 600 V AC / 600 V DC
Znamionowe napięcie warystora: 750 V AC
Napięciowy poziom ochrony: <= 3 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S WE 600
Nr kat.: 952077
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Maksymalny bezpiecznik dodatkowy	100 A gG
Certyfikaty	KEMA, UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	480 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowe napięcie warystora AC (U_mov )	750 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 2,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	900 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	915 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, UL, CSA

Product 952077 was added to Notepad.

Go to Notepad

Product 952077 was added to the cart.

Go to Web-Shop

Part No. 952097 DG S WE 600 FM

GTIN 4013364119697, Customs tariff No. (EU): 85363030, Gross weight: 150.50 g, PU: 1.00 szt.

Images

Additional information

CAD files

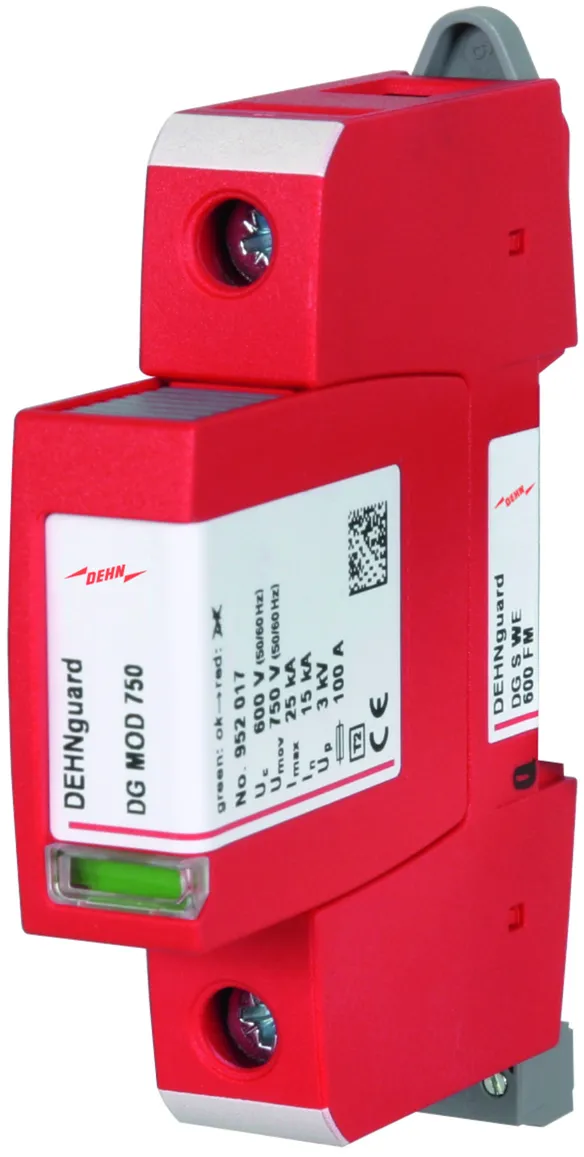

Ogranicznik przepięć DEHNguard S WE 600 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Szerokość: 1 moduł, wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 600 V AC / 600 V DC
Znamionowe napięcie warystora: 750 V AC
Napięciowy poziom ochrony: <= 3 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG S WE 600 FM
Nr kat.: 952097
lub podobny.

Certificates

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Maksymalny bezpiecznik dodatkowy	100 A gG
Certyfikaty	KEMA, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	480 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowe napięcie warystora AC (U_mov )	750 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 2,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	900 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	915 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952097 was added to Notepad.

Go to Notepad

Product 952097 was added to the cart.

Go to Web-Shop

DEHNguard S

DEHNguard S ...

Part No. 952078 DG S 48

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952078.wspak

You are not authorized to download DEHN.952078.edz

Product 952078 was added to Notepad.

Product 952078 was added to the cart.

Part No. 952071 DG S 75

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952071.wspak

You are not authorized to download DEHN.952071.edz

Product 952071 was added to Notepad.

Product 952071 was added to the cart.

Part No. 952072 DG S 150

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952072.wspak

You are not authorized to download DEHN.952072.edz

Product 952072 was added to Notepad.

Product 952072 was added to the cart.

Part No. 952070 DG S 275

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952070.wspak

You are not authorized to download 952070_eplan.zip

Product 952070 was added to Notepad.

Product 952070 was added to the cart.

Part No. 952073 DG S 320

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952073.wspak

You are not authorized to download DEHN.952073.edz

Product 952073 was added to Notepad.

Product 952073 was added to the cart.

Part No. 952074 DG S 385

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952074.wspak

You are not authorized to download DEHN.952074.edz

Product 952074 was added to Notepad.

Product 952074 was added to the cart.

Part No. 952075 DG S 440

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952075.wspak

You are not authorized to download DEHN.952075.edz

Product 952075 was added to Notepad.

Product 952075 was added to the cart.

Part No. 952076 DG S 600

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952076.wspak

You are not authorized to download DEHN.952076.edz
