Felfogórúd HVI light plus vezeték számára lapostetőn

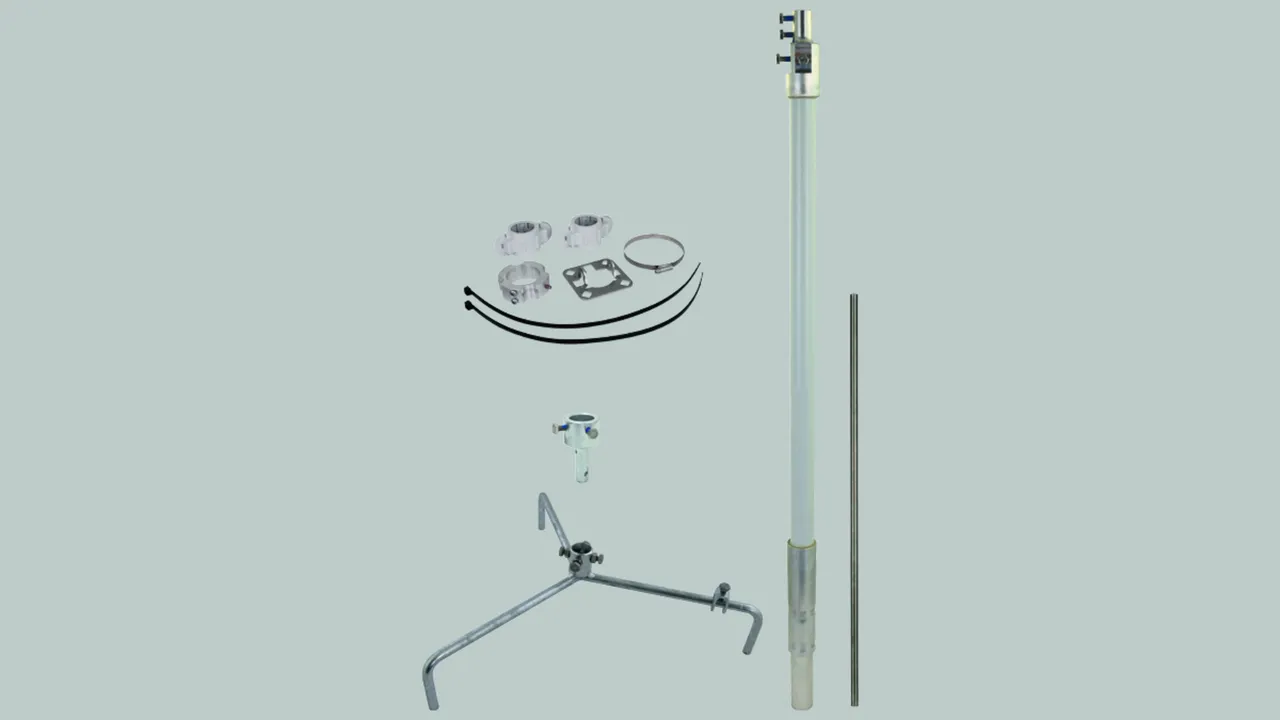

Komplett készlet, részei felfogócsúcs / -rúd, tartócső, rögzítőkészlet (csatlakozólemezzel, műanyagtartókkal, kábelkötözővel és potenciálkiegyenlítő kapoccsal) és állvánnyal.
Illesztve a max. 10°-os tetőhajlatra.
A betontalpat (súlya 17 kg) és az alátétlapokat külön kell megrendelni.

Felfogórúd kicsi háromlábú állvánnyal és felfogócsúccsal

2 Products

Part No. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN 4013364494459, Customs tariff No. (EU): 85389099, Gross weight: 6.34 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak HVI light plus vezeték számára lapostetőn
komplett 4-szeres csatlakozólemezzel a
HVI light plus vezeték szereléséhez és rögzítőkészlet a
vezeték szereléséhez a felfogórúdon
Az elválasztási távolság betartásához elektromosan
vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.
Szigetelő szakasz üvegszál erősítésű műanyagból (GFK)
Cső Ø40 mm
Anyagtényező km = 0,7
Szín világosszürke, UV-stabilizált
Felfogórúd méretezve az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
Illesztés max. 10°-os tetőhajlatra
Felfogórúd HVI light plus vezeték számára
Magasság összesen 2200 mm
Az egymásra rakható betonalapot (cikkszám 102 010) és az
alaplapot (cikkszám: 102 050) külön kell megrendelni
Állvány anyaga: St/tZn
Állvány sugara: 320 mm
Tartócső anyaga: Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza: 1600 mm
Szigetelő szakasz: 1230 mm
Felfogócsúcs hossza: 500 mm
Felfogócsúcs anyaga: NIRO
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: FM D40 L2200 GFK AL V2A DBS R320 STTZN
Cikksz.: 819685
vagy egyenértékű.

Certificates



Technical data

Magasság 2200 mm
Állvány anyaga St/tZn
Állvány sugara 320 mm
Tartócső anyaga Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza 1600 mm
Felfogócsúcs hossza 500 mm
Felfogócsúcs anyaga NIRO
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819685 was added to Notepad.

Go to Notepad

Product 819685 was added to the cart.

Go to Web-Shop

Part No. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN 4013364494466, Customs tariff No. (EU): 85389099, Gross weight: 6.61 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak HVI light plus vezeték számára lapostetőn
komplett 4-szeres csatlakozólemezzel a
HVI light plus vezeték és rögzítőkészlet a vezeték
szereléséhez a felfogórúdon
Az elválasztási távolság betartásához elektromosan
vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.
Szigetelő szakasz üvegszál erősítésű műanyagból (GFK)
Cső Ø40 mm
Anyagtényező km = 0,7
Szín világosszürke, UV-stabilizált
Felfogórúd méretezve az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
Illesztés max. 10°-os tetőhajlatra
Felfogórúd HVI light plus vezeték számára
Teljes magasság 2700 mm
Az egymásra rakható betonalapot (cikkszám: 102 010) és az
alaplapot (cikkszám: 102 050) külön kell megrendelni.
Állvány anyaga: St/tZn
Állvány sugara: 320 mm
Tartócső anyaga: Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza: 1600 mm
Szigetelő szakasz: 1230 mm
Felfogócsúcs hossza: 1000 mm
Felfogócsúcs anyaga: NIRO
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: FM D40 L2700 GFK AL V2A DBS R320 STTZN
Cikksz.: 819690
vagy egyenértékű.

Certificates



Technical data

Magasság 2700 mm
Állvány anyaga St/tZn
Állvány sugara 320 mm
Tartócső anyaga Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza 1600 mm
Felfogócsúcs hossza 1000 mm
Felfogócsúcs anyaga NIRO
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819690 was added to Notepad.

Go to Notepad

Product 819690 was added to the cart.

Go to Web-Shop

Felfogórúd nagy háromlábú állvánnyal és felfogócsúccsal

1 Product

Part No. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN 4013364494428, Customs tariff No. (EU): 85389099, Gross weight: 12.86 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak HVI light plus vezeték számára lapostetőn
komplett 4-szeres csatlakozólemezzel a
HVI light vezeték és rögzítőkészlet a vezeték
szereléséhez a felfogórúdon.
Az elválasztási távolság betartásához elektromosan
vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.
Szigetelő szakasz üvegszál erősítésű műanyagból (GFK)
Cső Ø40 mm
Anyagtényező km = 0,7
Szín világosszürke, UV-stabilizált
A felfogórudak az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
max. 200 km/h széllökés sebességre vannak méretezve.
Illesztés max. 10°-os tetőhajlatra
Felfogórúd HVI light plus vezeték számára
Teljes magasság 2700 mm
Az egymásra rakható betonalapot (cikkszám: 102 010) és az
alaplapot (cikkszám: 102 050) külön kell megrendelni.
Állvány anyaga: St/tZn
Állvány sugara: 560 mm
Tartócső anyaga: Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza: 1600 mm
Szigetelő szakasz: 1230 mm
Felfogócsúcs hossza: 1000 mm
Felfogócsúcs anyaga: NIRO
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: FM D40 L2700 GFK AL V2A DBS R560 STTZN
Cikksz.: 819682
vagy egyenértékű.

Certificates



Technical data

Magasság 2700 mm
Állvány anyaga St/tZn
Állvány sugara 560 mm
Tartócső anyaga Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza 1600 mm
Felfogócsúcs hossza 1000 mm
Felfogócsúcs anyaga NIRO
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819682 was added to Notepad.

Go to Notepad

Product 819682 was added to the cart.

Go to Web-Shop

Felfogórúd nagy háromlábú állvánnyal és felfogórúddal

2 Products

Part No. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN 4013364494435, Customs tariff No. (EU): 85389099, Gross weight: 13.02 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak HVI light plus vezeték számára lapostetőn
komplett 4-szeres csatlakozólemezzel a
HVI light plus vezeték szereléséhez és rögzítőkészlet a
vezeték szereléséhez a felfogórúdon
Az elválasztási távolság betartásához elektromosan
vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.
Szigetelő szakasz üvegszál erősítésű műanyagból (GFK)
Cső Ø40 mm
Anyagtényező km = 0,7
Szín világosszürke, UV-stabilizált
A felfogórudak az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
max. 159 km/h széllökés sebességre vannak méretezve.
Illesztés max. 10°-os tetőhajlatra
Felfogórúd 40 HVI light plus vezeték számára
Magasság összesen 3700 mm
Az egymásra rakható betonalapot (cikkszám 102 010) és az
alaplapot (cikkszám: 102 050) külön kell megrendelni
Állvány anyaga: St/tZn
Állvány sugara: 560 mm
Tartócső anyaga: Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza: 1600 mm
Szigetelő szakasz: 1230 mm
Felfogórúd hossza: 2000 mm
Felfogórúd anyaga: AlMgSi
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: FM D40 L3700 GFK AL DBS R560 STTZN
Cikksz.: 819687
vagy egyenértékű.

Certificates



Technical data

Magasság 3700 mm
Állvány anyaga St/tZn
Állvány sugara 560 mm
Tartócső anyaga Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza 1600 mm
Felfogórúd hossza 2000 mm
Felfogórúd anyaga AlMgSi
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819687 was added to Notepad.

Go to Notepad

Product 819687 was added to the cart.

Go to Web-Shop

Part No. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN 4013364494442, Customs tariff No. (EU): 85389099, Gross weight: 13.06 kg, PU: 1.00 db.

Images

Additional information

Felfogórudak HVI light plus vezeték számára lapostetőn
komplett 4-szeres csatlakozólemezzel a
HVI light plus vezeték szereléséhez és rögzítőkészlet a
vezeték szereléséhez a felfogórúdon
Az elválasztási távolság betartásához elektromosan
vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.
Szigetelő szakasz üvegszál erősítésű műanyagból (GFK)
Cső Ø40 mm
Anyagtényező km = 0,7
Szín világosszürke, UV-stabilizált
A felfogórudak az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
max. 99 km/h széllökés sebességre vannak méretezve.
Illesztés max. 10°-os tetőhajlatra
Felfogórúd 40 HVI light plus vezeték számára
Magasság összesen 4700 mm
Az egymásra rakható betonalapot (cikkszám: 102 010) és az
alaplapot (cikkszám: 102 050) külön kell megrendelni.
Állvány anyaga: St/tZn
Állvány sugara: 560 mm
Tartócső anyaga: Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza: 1600 mm
Szigetelő szakasz: 1230 mm
Felfogórúd hossza: 3000 mm
Felfogórúd anyaga: AlMgSi
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: FM D40 L4700 GFK AL DBS R560 STTZN
Cikksz.: 819680
vagy egyenértékű.

Certificates



Technical data

Magasság 4700 mm
Állvány anyaga St/tZn
Állvány sugara 560 mm
Tartócső anyaga Üvegszál erősítésű műanyag (GRP) / Al
Tartócső hossza 1600 mm
Felfogórúd hossza 3000 mm
Felfogórúd anyaga AlMgSi
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)
