Éléments de raccordement pour conducteur HVI light plus

Éléments de raccordement optimisés pour la pose intérieure / extérieure sur tube et le raccordement au système de prise de terre, au conducteur circulaire ou à d’autres éléments de l’installation de protection extérieure contre la foudre.

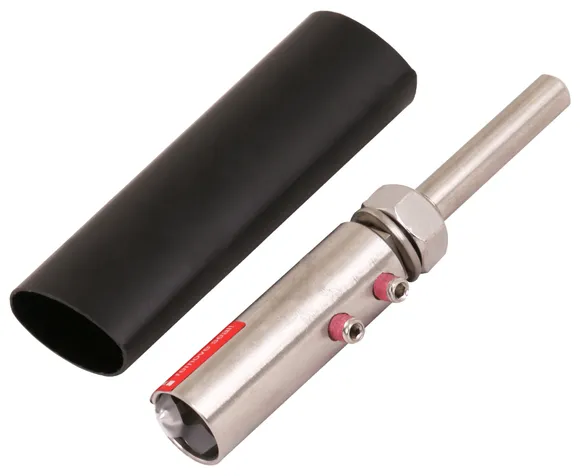

Élément de raccordement pour conducteur HVI light plus

Élément de raccordement pour terminer les conducteurs HVI light plus, pour créer la terminaison sur le tube support (embout) ou pour raccorder d’autres pièces de la protection externe contre la foudre ou du système de prise de terre (y compris gaine thermorétractable).
Cet élément de raccordement peut être utilisé pour la pose extérieure sur tube avec des tubes supports HVI light plus.

1 Product

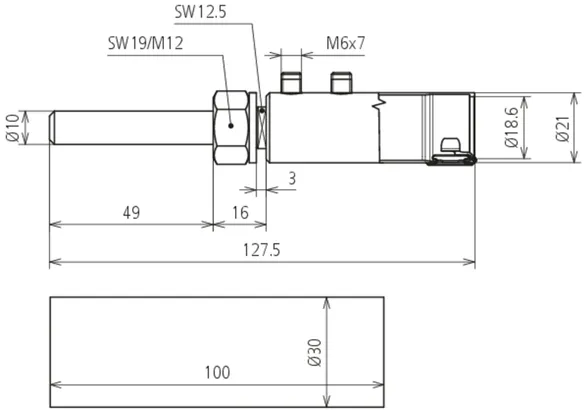

Part No. 819640 AE BO10 KF HVI 60 V2A

GTIN 4013364481763, Customs tariff No. (EU): 85359000, Gross weight: 162.90 g, PU: 10.00 pièce(s)

Images

Additional information

Élément de raccordement pour conducteur HVI light plus INOX
Éléments de raccordement pour conducteur HVI light plus pour terminer
les conducteurs HVI light plus des deux côtés,
pour créer des raccordements sur le conducteur
par ex. sur les plaques de raccordement du mât de capture
ou sur d’autres pièces de la protection externe contre la foudre.
Gaine thermorétractable incluse
Matériau :: INOX
Connexion: Boulon Ø10 mm, L 50 mm
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE BO10 KF HVI 60 V2A
Référence: 819640
ou équivalent

Certificates



Technical data

Matériau : INOX
Connexion Boulon Ø10 mm, L 50 mm
Diamètre Ø élément de liaison 21 mm
Capacité de transport du courant de foudre (10/350 µs) 150 kA

Product 819640 was added to Notepad.

Go to Notepad

Product 819640 was added to the cart.

Go to Web-Shop

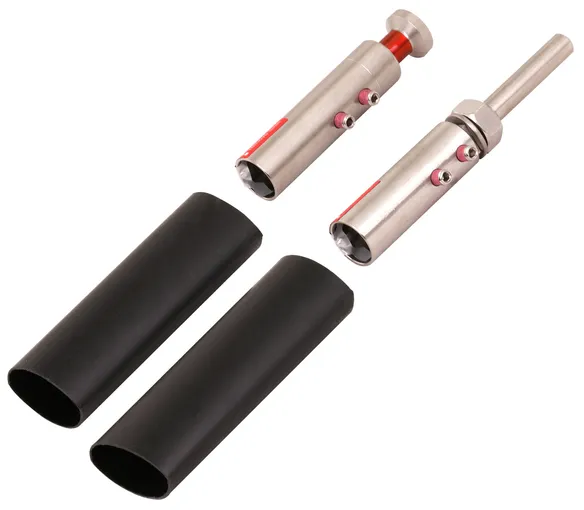

Set de raccordement pour conducteur HVI light plus pour la pose intérieure sur tube

Deux éléments de raccordement pour terminer le conducteur HVI light plus aux deux extrémités. Un élément de raccordement pour créer la terminaison du conducteur dans le tube support (embout) et un élément pour raccorder d’autres pièces du système de protection externe contre la foudre ou du système de prise de terre (deux gaines thermorétractables incluses).
Ces éléments de raccordement peuvent être utilisés avec des tubes supports HVI light plus.

1 Product

Part No. 819645 HVI LI PL ASS RIV KF V2A

GTIN 4013364481770, Customs tariff No. (EU): 85359000, Gross weight: 341.42 g, PU: 1.00 pièce(s)

Images

Additional information

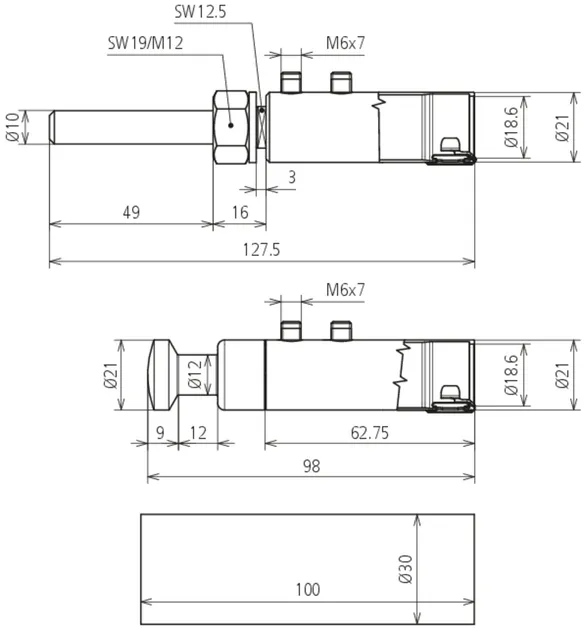

Set de raccordement pour conducteur HVI light plus D 21 mm pour la pose intérieure sur tube, INOX
Éléments de raccordement pour terminer les conducteurs HVI light plus aux deux extrémités
Matériau :: INOX
Connexion: Boulon Ø10 mm, L 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LI PL ASS RIV KF V2A
Référence: 819645
ou équivalent

Certificates



Technical data

Matériau : INOX
Connexion Boulon Ø10 mm, L 50 mm
Diamètre Ø élément de liaison 21 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819645 was added to Notepad.

Go to Notepad

Product 819645 was added to the cart.

Go to Web-Shop

Éléments de raccordement isolants pour conducteur HVI light plus

3 Products

Part No. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN 4013364511460, Customs tariff No. (EU): 85359000, Gross weight: 205.80 g, PU: 5.00 pièce(s)

Images

Additional information

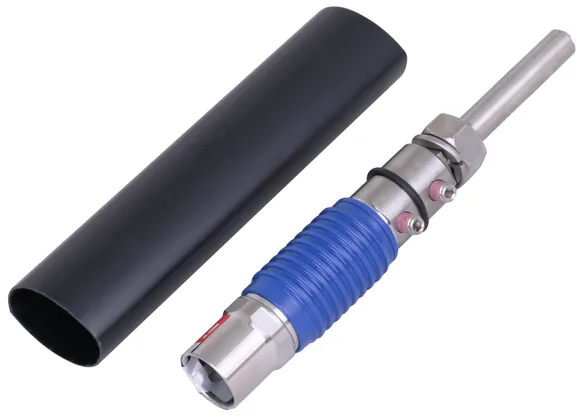

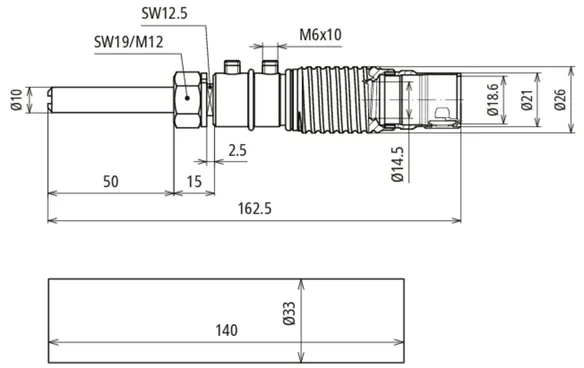

Élément de raccordement isolant pour conducteur HVI light plus (côté terre)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI light plus
côté terre
gaine thermorétractable incluse
pour le test d’isolation
de HVI light plus
Installation: Côté terre
Approprié pour: HVI light plus
Matériau :: INOX / plastique
Connexion: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE ISO BO10 KF HVI 60 V2A
Référence: 819646
ou équivalent

Certificates



Technical data

Installation Côté terre
Approprié pour HVI light plus
Matériau : INOX / plastique
Connexion Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs) 150 kA

Product 819646 was added to Notepad.

Go to Notepad

Product 819646 was added to the cart.

Go to Web-Shop

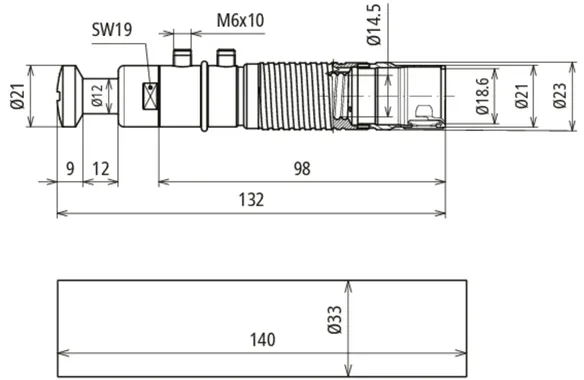

Part No. 819647 AE ISO RIV KF HVI 60 V2A

GTIN 4013364511477, Customs tariff No. (EU): 85359000, Gross weight: 208.80 g, PU: 5.00 pièce(s)

Images

Additional information

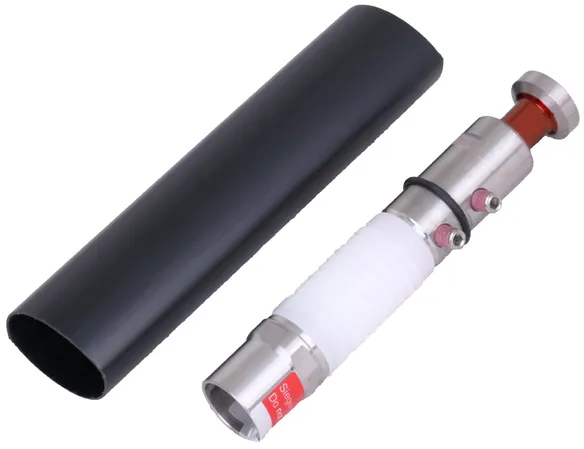

Élément de raccordement isolant pour conducteur HVI light plus (pose intérieure sur tube)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI light plus
pour pose intérieure sur tube
gaine thermorétractable incluse
pour le test d’isolation
de HVI light plus
Installation: pose intérieure sur tube
Approprié pour: HVI light plus
Matériau :: INOX / plastique
Connexion: tête champignon spéciale
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE ISO RIV KF HVI 60 V2A
Référence: 819647
ou équivalent

Certificates



Technical data

Installation pose intérieure sur tube
Approprié pour HVI light plus
Matériau : INOX / plastique
Connexion tête champignon spéciale
Capacité de transport du courant de foudre (10/350 µs) 150 kA

Product 819647 was added to Notepad.

Go to Notepad

Product 819647 was added to the cart.

Go to Web-Shop

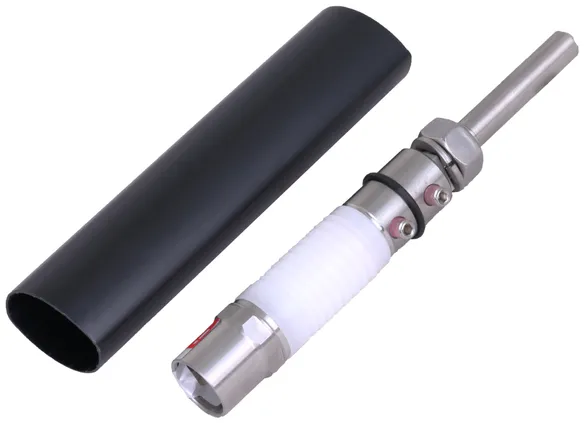

Part No. 819648 AE ISO RAV KF HVI 60 V2A

GTIN 4013364511484, Customs tariff No. (EU): 85359000, Gross weight: 200.20 g, PU: 5.00 pièce(s)

Images

Additional information

Élément de raccordement isolant pour conducteur HVI light plus (pose extérieure sur tube)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI light plus
pour pose extérieure sur tube
gaine thermorétractable incluse
pour le test d’isolation
de HVI light plus
Installation: pose extérieure sur tube
Approprié pour: HVI light plus
Matériau :: INOX / plastique
Connexion: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs): 150 kA

produit : DEHN
Type: AE ISO RAV KF HVI 60 V2A
Référence: 819648
ou équivalent

Certificates



Technical data

Installation pose extérieure sur tube
Approprié pour HVI light plus
Matériau : INOX / plastique
Connexion Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique
Capacité de transport du courant de foudre (10/350 µs) 150 kA

Product 819648 was added to Notepad.

Go to Notepad

Product 819648 was added to the cart.

Go to Web-Shop

Élément PA

Pour décharger le champ électrique du conducteur HVI light plus dans la zone de terminaison ou pour d’autres cas d’application.

1 Product

Part No. 410222 PAE 18 EX AB11 V2A

GTIN 4013364482289, Customs tariff No. (EU): 85359000, Gross weight: 50.92 g, PU: 1.00 pièce(s)

Images

Additional information

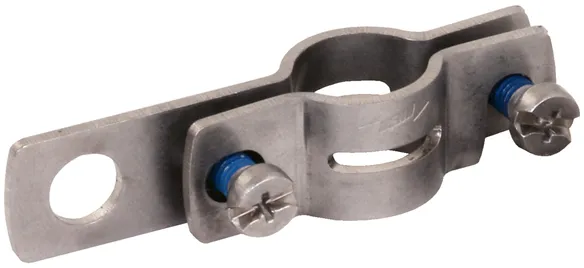

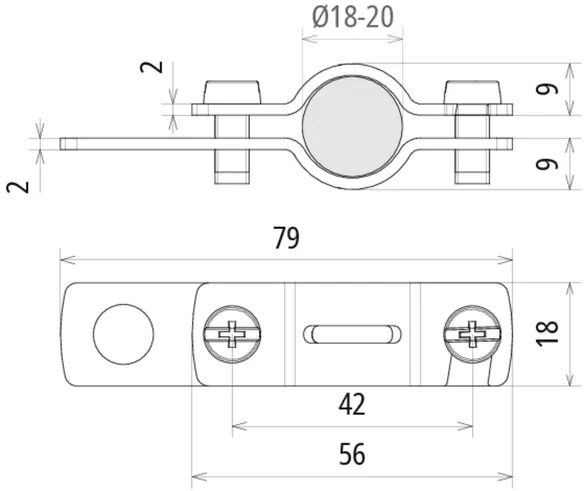

Élément de raccordement PA pour conducteur HVI light plus INOX
Élément de raccordement PA pour conducteur HVI light plus
pour raccorder la gaine spéciale
du conducteur HVI light plus à la liaison équipotentielle
Matériau :: INOX
Zone de serrage, Ø: 18 mm
Perçage de raccordement, Ø: 10,5 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: PAE 18 EX AB11 V2A
Référence: 410222
ou équivalent



Technical data

Matériau : INOX
Zone de serrage, Ø 18 mm
Perçage de raccordement, Ø 10,5 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410222 was added to Notepad.

Go to Notepad

Product 410222 was added to the cart.

Go to Web-Shop

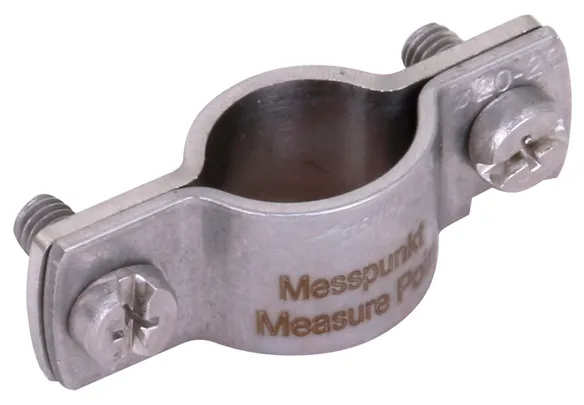

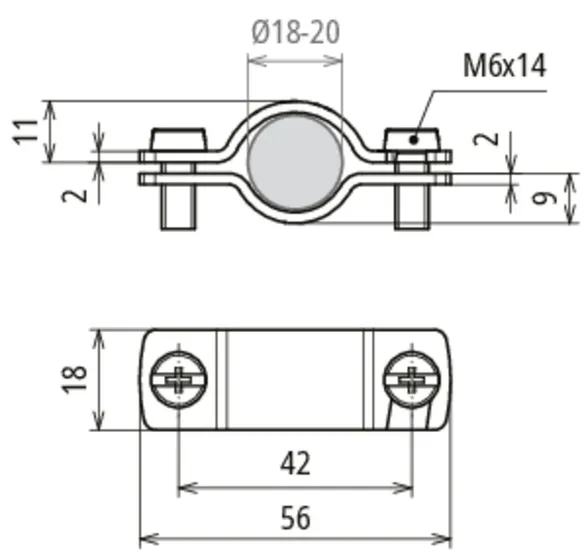

Borne de point de mesure

1 Product

Part No. 819649 MPK 18 V2A

GTIN 4013364512498, Customs tariff No. (EU): 85389099, Gross weight: 41.80 g, PU: 5.00 pièce(s)

Images

Additional information

Borne de point de mesure pour test d’isolation
Borne de point de mesure
pour l’installation permanente,
pour raccorder
un appareil de mesure
d’isolation des conducteurs
HVI light plus
et des conducteurs HVI.
Approprié pour: HVI light plus et HVI
Matériau :: INOX
Zone de serrage, Ø: 18-20 mm

produit : DEHN
Type: MPK 18 V2A
Référence: 819649
ou équivalent



Technical data

Approprié pour HVI light plus et HVI
Matériau : INOX
Zone de serrage, Ø 18-20 mm

Product 819649 was added to Notepad.

Go to Notepad

Product 819649 was added to the cart.

Go to Web-Shop

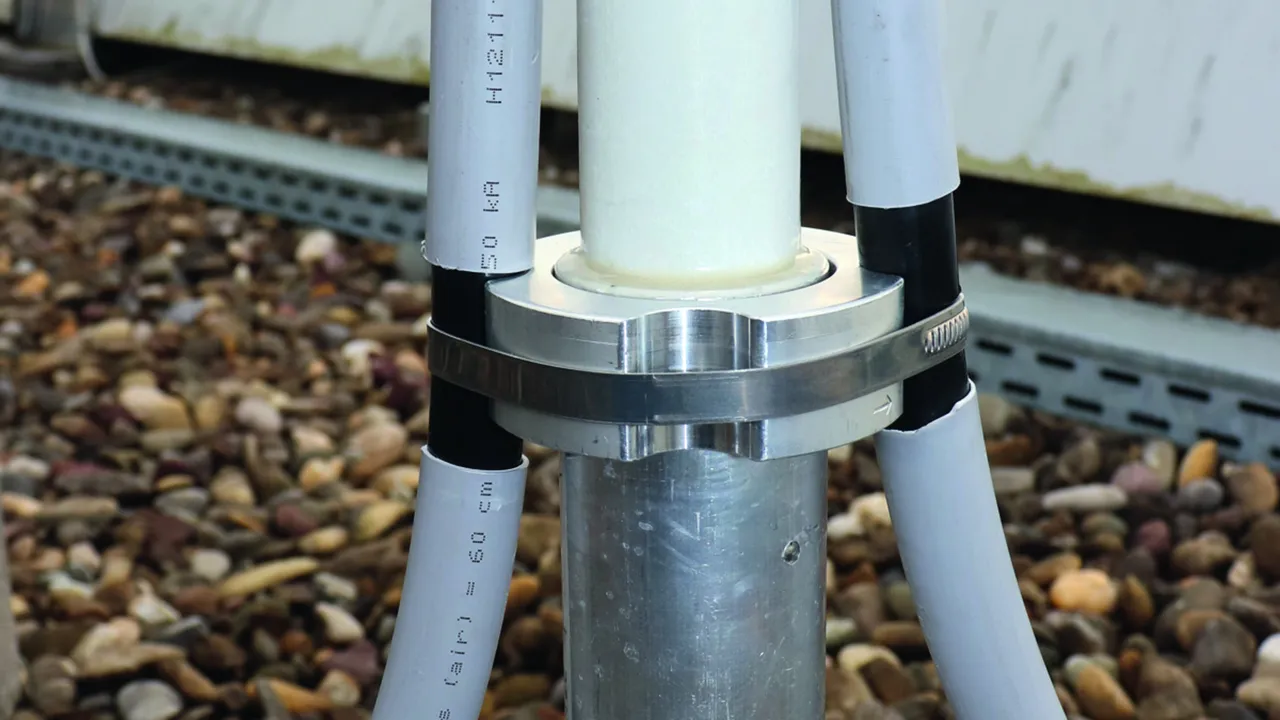

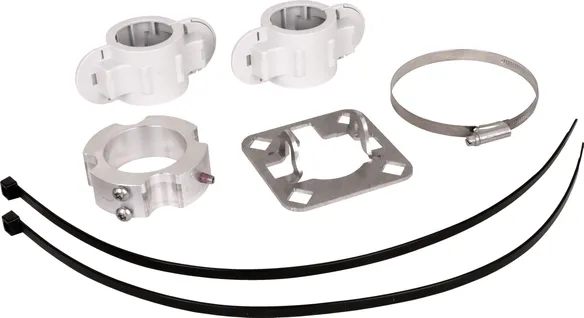

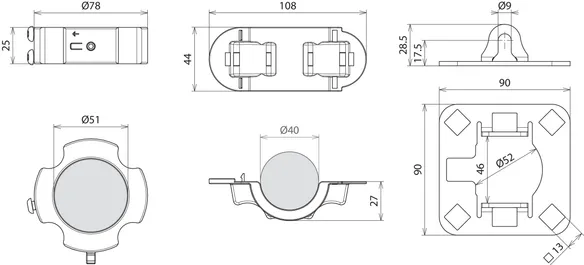

Set de fixation, mât de capture D40

Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI light plus Ø40 mm, comprenant une plaque de raccordement et une bague de fixation avec collier de serrage en INOX pour la terminaison (y compris quatre demi-pièces de support en plastique et deux fixations pour câble).

1 Product

Part No. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN 4013364499638, Customs tariff No. (EU): 85389099, Gross weight: 462.00 g, PU: 1.00 pièce(s)

Images

Additional information

Set de fixation pour conducteur HVI light plus 21mm INOX / Alu
Set de fixation pour le montage de
conducteurs HVI light plus sur des tubes supports D 40 mm,
comprenant une plaque de raccordement (4 niveaux) et
une bague de fixation avec collier de serrage
pour la terminaison
y compris quatre demi-pièces de support en plastique et deux fixations pour câble
Matériau :: INOX / Alu / Plastique
Logement, plaque de raccordement: Trou carré 13 mm
Porte-câble: 4 niveaux
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS SR D40 4AE HVI LI PL AL V2A KST
Référence: 819642
ou équivalent

Certificates



Technical data

Matériau : INOX / Alu / Plastique
Logement, plaque de raccordement Trou carré 13 mm
Porte-câble 4 niveaux
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819642 was added to Notepad.

Go to Notepad

Product 819642 was added to the cart.

Go to Web-Shop

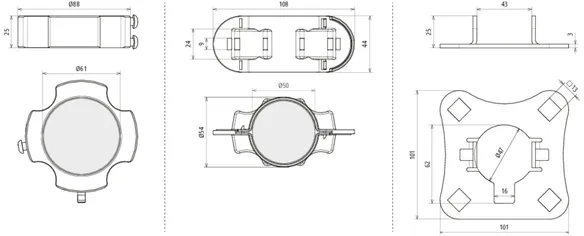

Set de fixation Mât de capture D50

Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI Ø50 mm, comprenant une plaque de raccordement et une bague de fixation avec collier de serrage en INOX pour la terminaison (y compris quatre demi-pièces de support en plastique et deux fixations pour câble).

1 Product

Part No. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN 4013364499621, Customs tariff No. (EU): 85389099, Gross weight: 515.44 g, PU: 1.00 pièce(s)

Images

Additional information

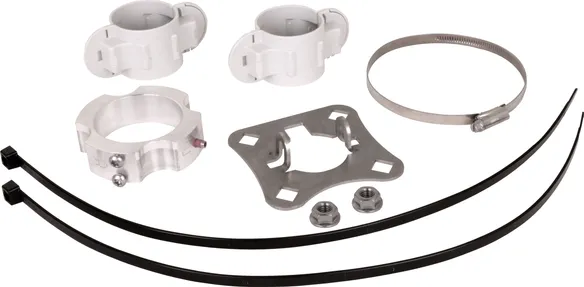

Set de fixation pour conducteur HVI light plus
ou HVI long INOX / Alu
Set de fixation pour le montage
d’un conducteur HVI light plus ou HVI long
sur des tubes supports D 50 mm,
comprenant une plaque de raccordement (4 niveaux) et
une bague de fixation avec collier de serrage
pour la terminaison
y compris quatre demi-pièces de support en plastique et deux fixations pour câble
Matériau :: INOX / Alu / Plastique
Logement, plaque de raccordement: Trou carré 13 mm
Porte-câble: 4 niveaux
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS SR D50 4AE HVI LI PL AL V2A KST
Référence: 819283
ou équivalent

Certificates



Technical data

Matériau : INOX / Alu / Plastique
Logement, plaque de raccordement Trou carré 13 mm
Porte-câble 4 niveaux
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819283 was added to Notepad.

Go to Notepad

Product 819283 was added to the cart.

Go to Web-Shop

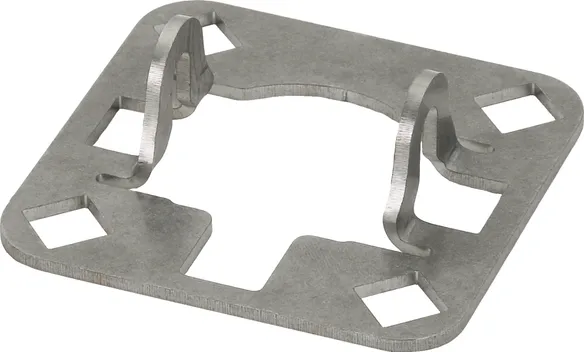

Plaque de connexion

Plaque de raccordement (4 éléments) pour le montage de conducteurs HVI light plus sur tube support Ø40 mm (par ex. référence 105 672, 105 673, 105 677, 105 678).

1 Product

Part No. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN 4013364492653, Customs tariff No. (EU): 85359000, Gross weight: 135.20 g, PU: 1.00 pièce(s)

Images

Additional information

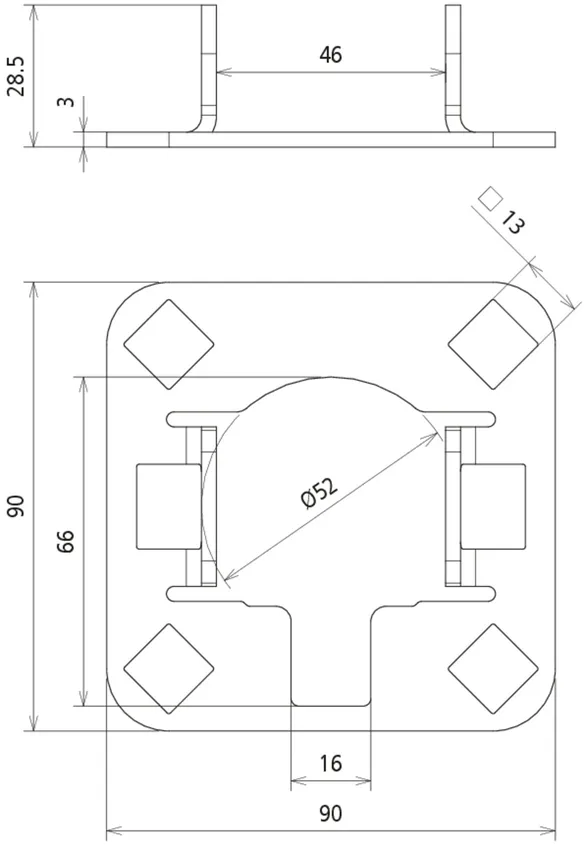

Plaque de raccordement INOX
(4 éléments) pour le montage de conducteurs HVI light plus
sur tube support Ø40 mm
Matériau :: INOX
Logement, plaque de raccordement: Trou carré 13 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AP SR D40 4AE HVI LI PL V2A
Référence: 819298
ou équivalent

Certificates



Technical data

Matériau : INOX
Logement, plaque de raccordement Trou carré 13 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819298 was added to Notepad.

Go to Notepad

Product 819298 was added to the cart.

Go to Web-Shop
