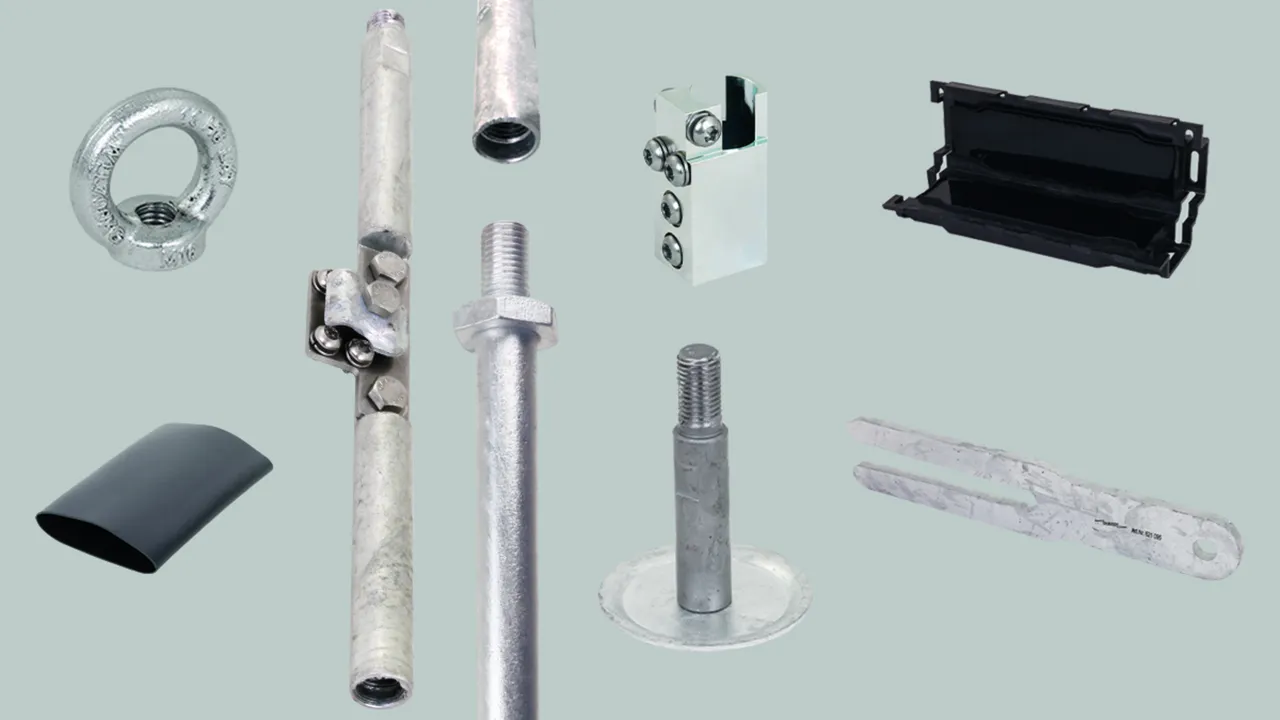

Piquet de terre à visser

Système complet pour la réalisation de systèmes de prise de terre forés jusqu’à 99 m via carottage, selon les exigences de très faibles résistances de terre, par ex. 1-2 ohm, pour les pipelines ou partout où il n’est pas possible d’enfoncer des piquets de terre par frappage. Électrode de terre avec filetage intérieur et extérieur M16 correspondant aux exigences selon DIN EN 62561-2. Avec dispositif de suspension au niveau du trou de forage.
  • Système testé selon DIN EN 62561-2
  • Longueur variable de l’électrode de terre de 3,0 m / 1,5 m et 0,5 m pour un montage optimal avec grue de forage
  • Gain de temps grâce à une technique de connexion et d’insertion rapide
  • Accessoires nombreux pour le montage, l’étanchéité et le raccordement, par ex. sur l’unité de découplage

Kit de démarrage

Kit de démarrage, piquet de terre à visser

Utilisation 1x par forage, composé de
1x pièce de raccordement L 320 mm (référence 621 092)
2x piquets de terre à visser L 500 mm (référence 621 050)
1x pièce de base avec platine de fixation Ø80 mm (référence 621 091)
1x écrou à anneau M16 (référence 621 097)

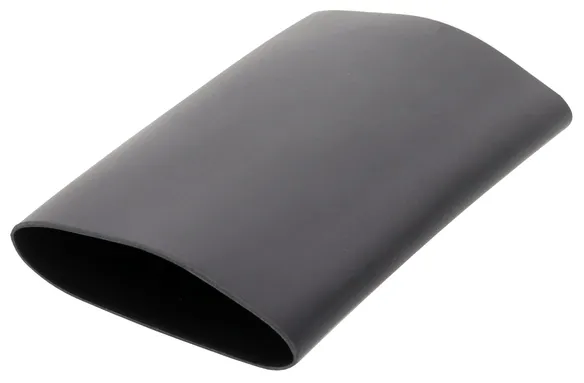

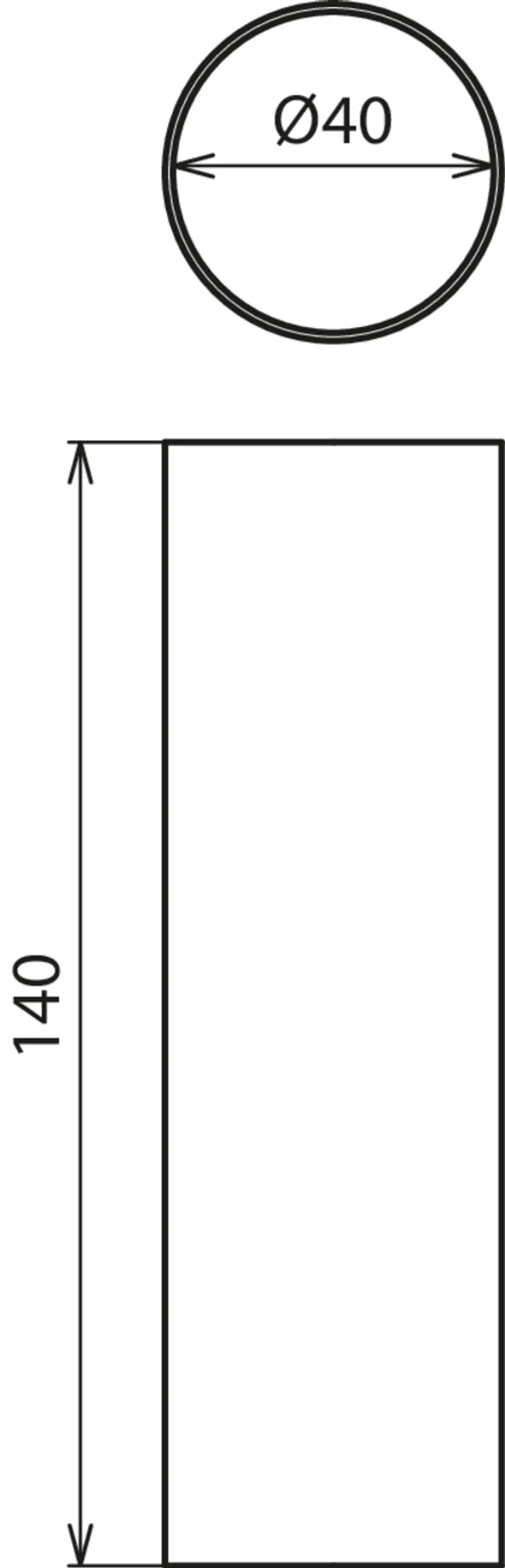

1x gaine thermorétractable L 140 mm (référence 621 096)

1 Product

Part No. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Customs tariff No. (EU): 85389099, Gross weight: 4.24 kg, PU: 1.00 pièce(s)

Images

Additional information

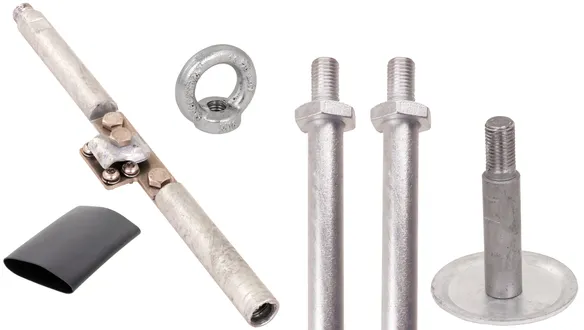

Kit de démarrage pour piquet de terre à visser,
Kit de démarrage, St/tZn, filetage M16, Ø20 mm
1x pièce de raccordement avec plaque de raccordement
1x écrou à anneau St/tZn M16
2x pièces intermédiaires 500 mm
1x pèce de base
1x gaine thermorétractable
Matériau de l’électrode de terre: St/tZn
Longueur de tige: 500 mm
Diamètre de l’électrode de terre: 20 mm

produit : DEHN
Type: SET STARTER KIT TE 20 M16 STTZN
Référence: 621090
ou équivalent



Technical data

Matériau de l’électrode de terre St/tZn
Longueur de tige (l1) 500 mm
Diamètre de l’électrode de terre 20 mm

Product 621090 was added to Notepad.

Go to Notepad

Product 621090 was added to the cart.

Go to Web-Shop

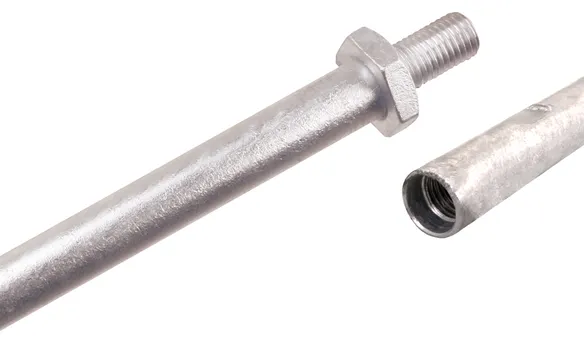

Piquets de terre

Piquet de terre à visser St/tZn Ø20 mm avec filetage M16 pour ériger des systèmes de prise de terre percés, par ex. sur des sols rocheux ou pour des pipelines.

3 Products

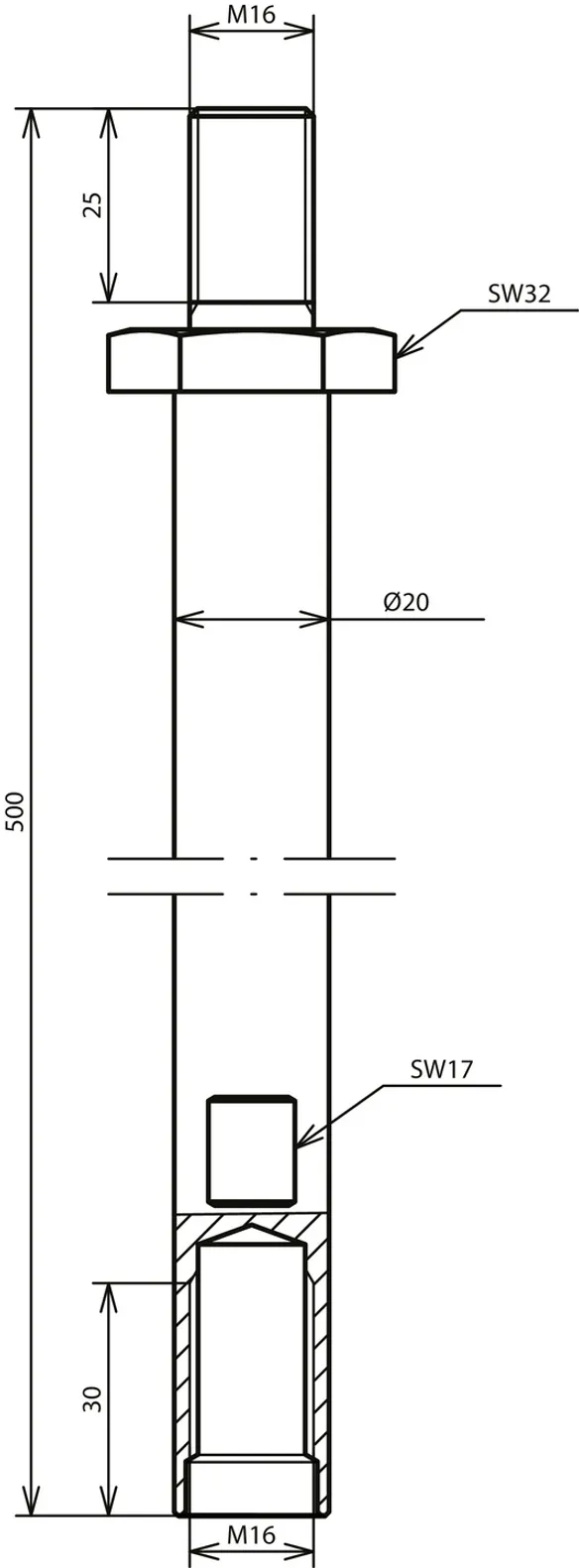

Part No. 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Customs tariff No. (EU): 85389099, Gross weight: 1.21 kg, PU: 1.00 pièce(s)

Images

Additional information

Piquet de terre à visser St/tZn, longueur de tige 500 mm Ø20 mm
Piquet de terre pour ériger des systèmes de prise de terre
forés, par ex. sur des sols rocheux
ou pour des pipelines.
Électrode de terre avec filetage intérieur et extérieur M16
correspondant aux exigences selon
DIN EN 62561-2.
Avec dispositif de
suspension au niveau du trou de forage.
Matériau :: St/tZn
Longueur de tige: 500 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 7,5 kA
Norme: DIN EN 62561-2

produit : DEHN
Type: TE 20 500 M16 STTZN
Référence: 621050
ou équivalent

Certificates



Technical data

Matériau : St/tZn
Longueur de tige (l1) 500 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C) 7,5 kA
Norme DIN EN 62561-2

Product 621050 was added to Notepad.

Go to Notepad

Product 621050 was added to the cart.

Go to Web-Shop

Part No. 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Customs tariff No. (EU): 85389099, Gross weight: 3.66 kg, PU: 6.00 pièce(s)

Images

Additional information

Piquet de terre à visser St/tZn, longueur de tige 1500 mm Ø20 mm
Piquet de terre pour ériger des systèmes de prise de terre
forés, par ex. sur des sols rocheux
ou pour des pipelines.
Électrode de terre avec filetage intérieur et extérieur M16
correspondant aux exigences selon
DIN EN 62561-2.
Avec dispositif de
suspension au niveau du trou de forage.
Matériau :: St/tZn
Longueur de tige: 1500 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 7,5 kA
Norme: DIN EN 62561-2

produit : DEHN
Type: TE 20 1500 M16 STTZN
Référence: 621150
ou équivalent

Certificates



Technical data

Matériau : St/tZn
Longueur de tige (l1) 1500 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C) 7,5 kA
Norme DIN EN 62561-2

Product 621150 was added to Notepad.

Go to Notepad

Product 621150 was added to the cart.

Go to Web-Shop

Part No. 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Customs tariff No. (EU): 85389099, Gross weight: 7.66 kg, PU: 3.00 pièce(s)

Images

Additional information

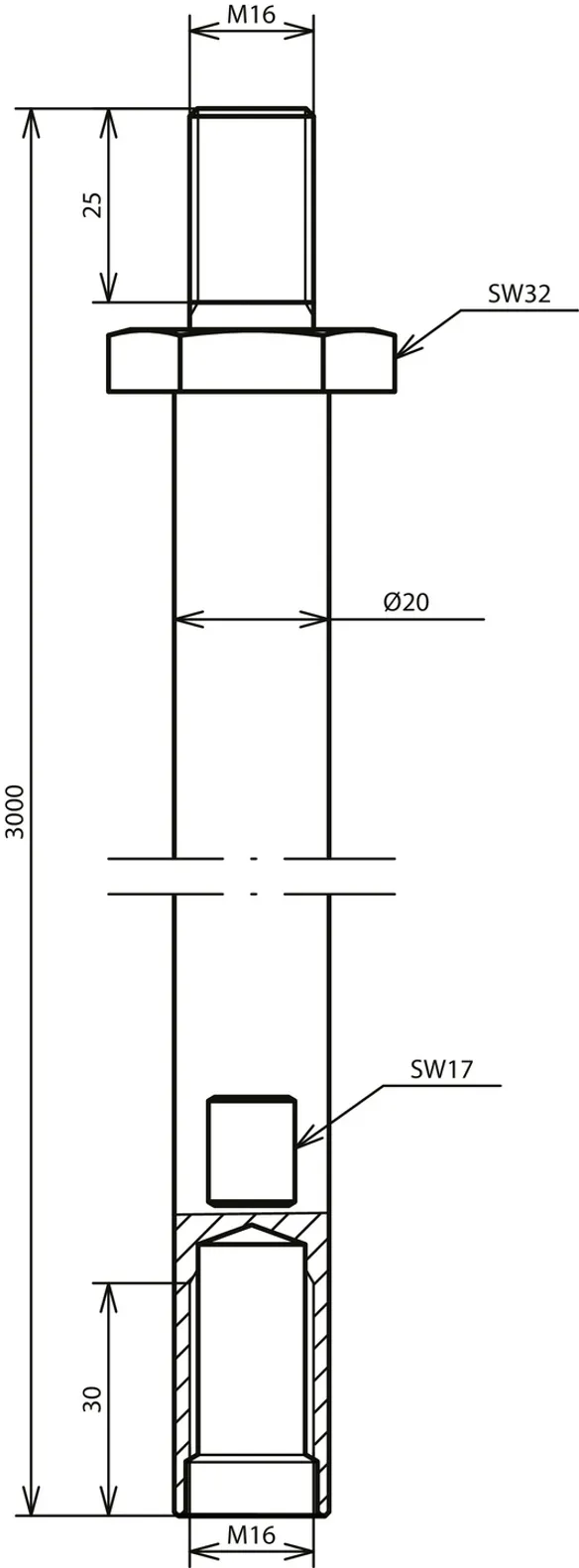

Piquet de terre à visser St/tZn, longueur de tige 3000 mm Ø20 mm
Piquet de terre pour ériger des systèmes de prise de terre
forés, par ex. sur des sols rocheux
ou pour des pipelines.
Électrode de terre avec filetage intérieur et extérieur M16
correspondant aux exigences selon
DIN EN 62561-2.
Avec dispositif de
suspension au niveau du trou de forage.
Matériau :: St/tZn
Longueur de tige: 3000 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 7,5 kA
Norme: DIN EN 62561-2

produit : DEHN
Type: TE 20 3000 M16 STTZN
Référence: 621300
ou équivalent

Certificates



Technical data

Matériau : St/tZn
Longueur de tige (l1) 3000 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C) 7,5 kA
Norme DIN EN 62561-2

Product 621300 was added to Notepad.

Go to Notepad

Product 621300 was added to the cart.

Go to Web-Shop

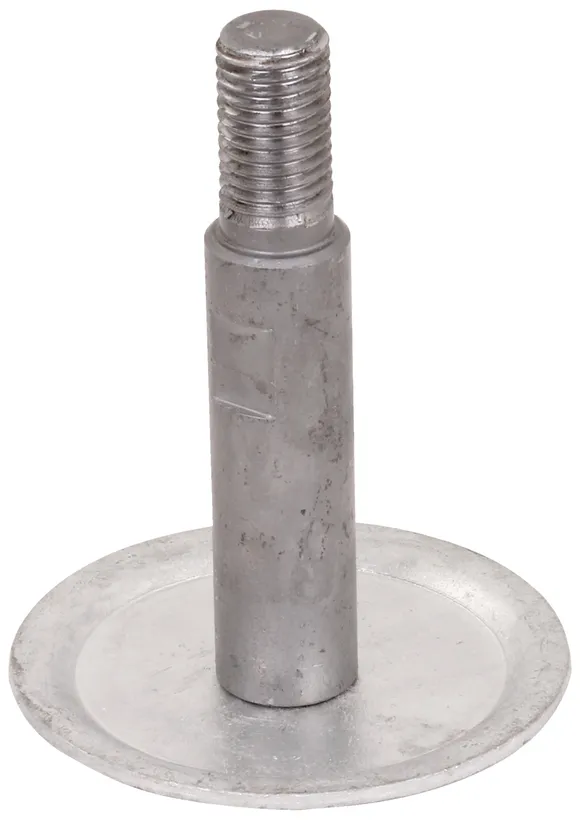

Pièce de base

Pièce de base avec platine de fixation St/tZn Ø20 mm M16, pour le raccordement en bas au niveau du piquet de terre, à visser, pour éviter l’enfoncement dans le sol dû au poids de l’installation.

1 Product

Part No. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Customs tariff No. (EU): 85389099, Gross weight: 343.29 g, PU: 1.00 pièce(s)

Images

Additional information

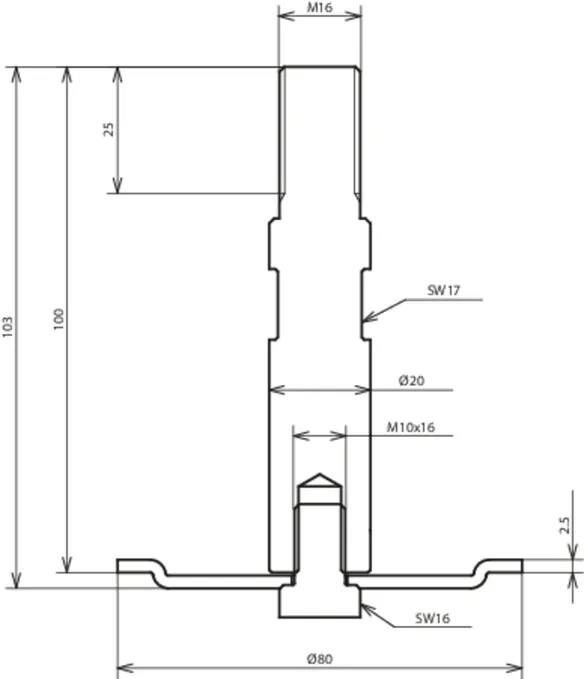

Pièce de base avec platine de fixation St/tZn pour piquet de terre, à visser, Ø20 mm
Pièce de base avec platine de fixation
Piquet de terre à visser St/tZn
Ø20 mm Longueur de tige 100 mm
pour le raccordement en bas
au niveau du piquet de terre, à visser, pour
éviter l’enfoncement dans le
sol dû au poids de l’installation.
Matériau :: St/tZn
Longueur de tige: 100 mm
Diamètre de l’électrode de terre: 20 mm
Diamètre de la plaque Ø: 80 mm
Filetage: M16

produit : DEHN
Type: FS TE 20 100 M16 FP80 STTZN
Référence: 621091
ou équivalent



Technical data

Matériau : St/tZn
Longueur de tige (l1) 100 mm
Diamètre de l’électrode de terre 20 mm
Diamètre de la plaque Ø 80 mm
Filetage M16

Product 621091 was added to Notepad.

Go to Notepad

Product 621091 was added to the cart.

Go to Web-Shop

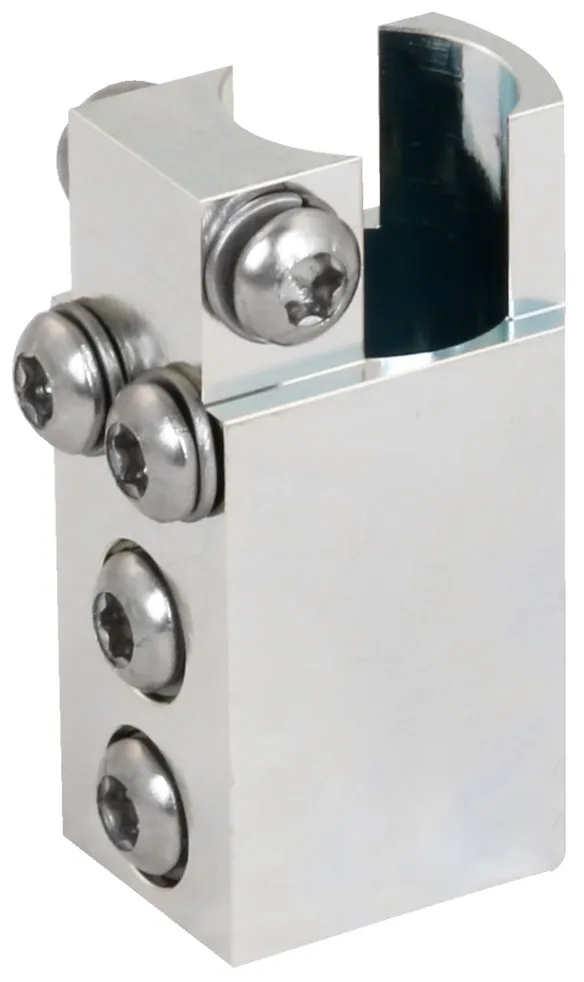

Borne de raccordement

Borne de raccordement St/galZn pour piquet de terre Ø20 mm, avec 4 possibilités de brancher des cosses de câble au moyen de vis M6.

1 Product

Part No. 621094 AK TE 20 STGALZN

GTIN 4013364500082, Customs tariff No. (EU): 85369010, Gross weight: 186.22 g, PU: 1.00 pièce(s)

Images

Additional information

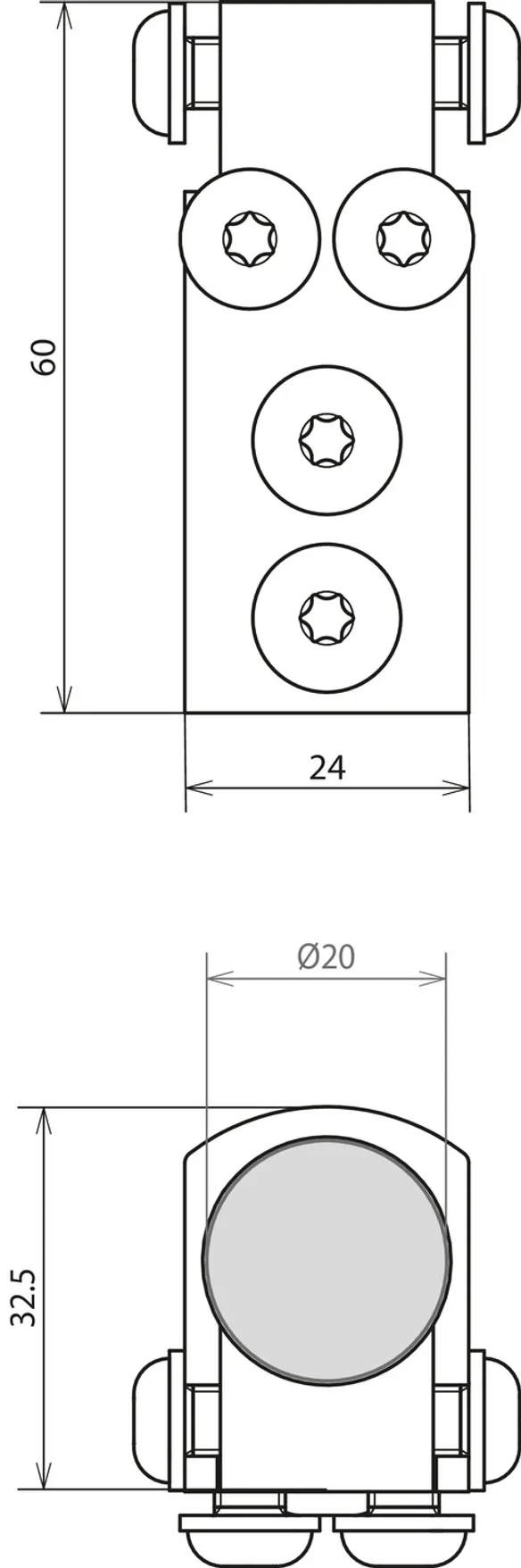

Borne de raccordement St/galZn pour piquet de terre, à visser, Ø20 mm
Borne de raccordement avec
4 possibilités de brancher
des cosses de câble
au moyen de vis M6
Matériau de la borne: St/gal Zn
Diamètre de l’électrode de terre: 20 mm
Vis: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) [2x électrodes de terre / 4x raccordements]
Matériau vis / rondelle élastique: INOX
Charge max. de courant continu Tmax=100 °C (VDE 0101-2): 125 A

produit : DEHN
Type: AK TE 20 STGALZN
Référence: 621094
ou équivalent



Technical data

Matériau de la borne St/gal Zn
Diamètre de l’électrode de terre 20 mm
Vis 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) [2x électrodes de terre / 4x raccordements]
Matériau vis / rondelle élastique INOX
Charge max. de courant continu Tmax=100 °C (VDE 0101-2) 125 A

Product 621094 was added to Notepad.

Go to Notepad

Product 621094 was added to the cart.

Go to Web-Shop

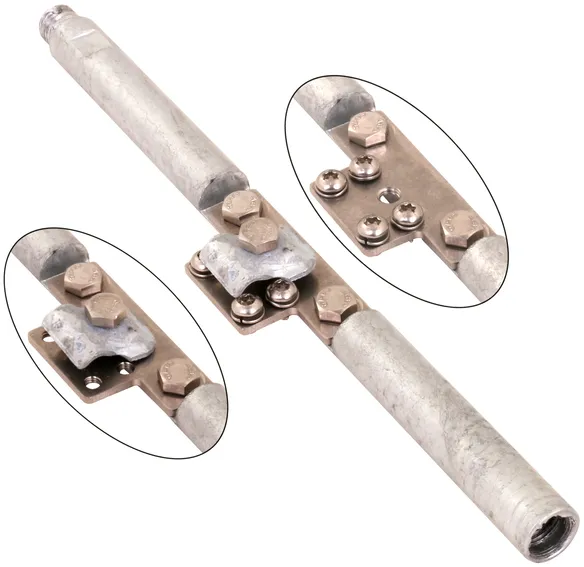

Pièce de raccordement

Pièce de raccordement de piquet de terre, à visser, St/tZn Ø20 mm, longueur de tige 320 mm, pour créer des connexions agréées sur un piquet de terre à visser.

1 Product

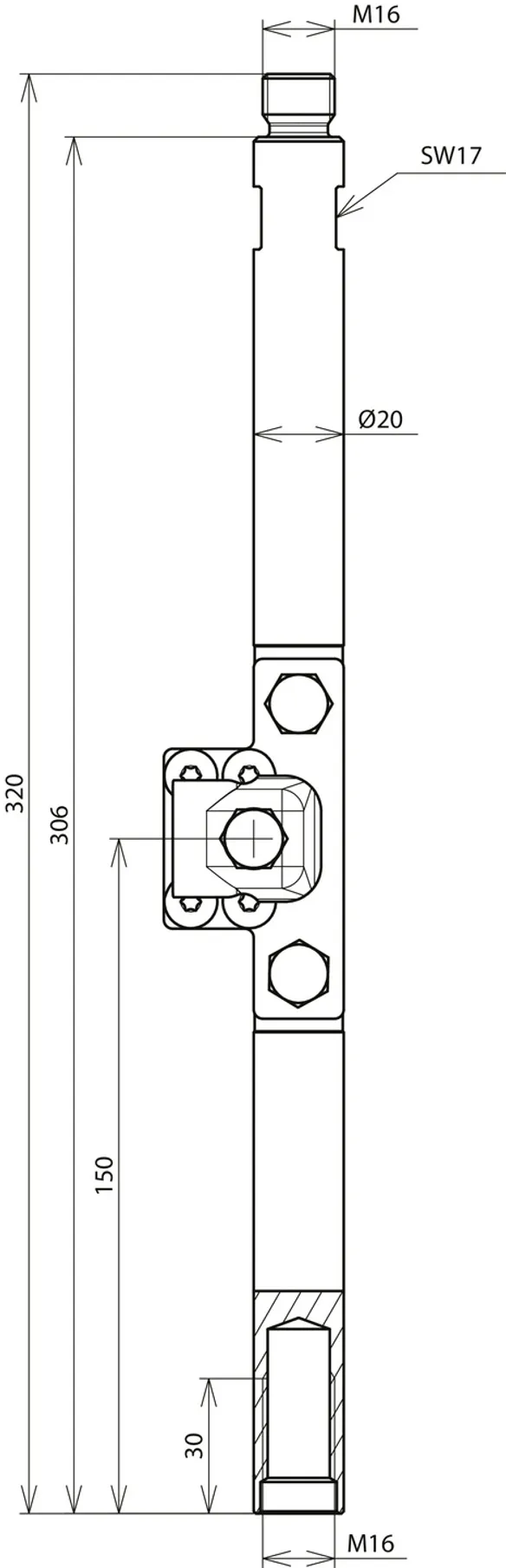

Part No. 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Customs tariff No. (EU): 85389099, Gross weight: 935.00 g, PU: 1.00 pièce(s)

Images

Additional information

Pièce de raccordement St/tZn pour piquet de terre à visser Ø20 mm
Pièce de raccordement de piquet de terre
à visser St/tZn Ø20 mm
Longueur de tige 320 mm
pour créer des connexions
agréés
sur un piquet de terre à visser
Matériau :: St/tZn / INOX
Longueur de tige: 320 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Connexion: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) ou 1x M8 x 20 mm SW13 (Ø6-10 mm)
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 5,3 kA (35 mm2, multi-brins)
Charge max. de courant continu Tmax=100 °C (VDE 0101-2): 125 A
Norme: DIN EN 62561-1

produit : DEHN
Type: AS TE 20 320 M16 STTZN
Référence: 621092
ou équivalent

Certificates



Technical data

Matériau : St/tZn / INOX
Longueur de tige (l1) 320 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Connexion 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) ou 1x M8 x 20 mm iSW13 (Ø6-10 mm)
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, multi-brins)
Charge max. de courant continu Tmax=100 °C (VDE 0101-2) 125 A
Norme DIN EN 62561-1

Product 621092 was added to Notepad.

Go to Notepad

Product 621092 was added to the cart.

Go to Web-Shop

Accessoires

4 Products

Part No. 621095 HG TE 20 STTZN

GTIN 4013364499959, Customs tariff No. (EU): 85389099, Gross weight: 2.35 kg, PU: 1.00 pièce(s)

Images

Additional information

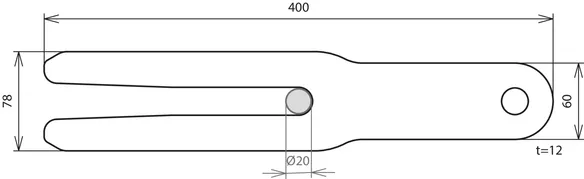

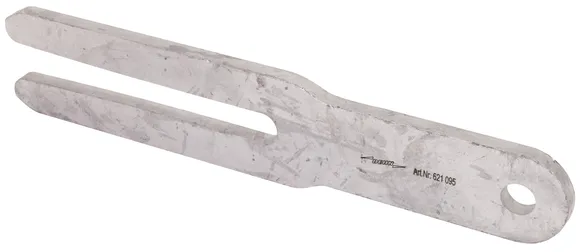

Fourche de piquet de terre St/tZn
Fourche de piquet de terre
pour la suspension sûre du piquet de terre
à visser au-dessus
du trou de forage
Matériau :: St/tZn
Dimensions: 400 x 78 x 12 mm
Consigne d’utilisation: pour piquet de terre à visser avec Ø20 mm
Charge statique maximale sur l’électrode de terre: 99 m (env. 250 kg)

produit : DEHN
Type: HG TE 20 STTZN
Référence: 621095
ou équivalent



Technical data

Matériau : St/tZn
Dimensions (L x l x t) 400 x 78 x 12 mm
Consigne d’utilisation pour piquet de terre à visser avec Ø20 mm
Charge statique maximale sur l’électrode de terre 99 m (env. 250 kg)

Product 621095 was added to Notepad.

Go to Notepad

Product 621095 was added to the cart.

Go to Web-Shop

Part No. 621097 RM M16 STTZN

GTIN 4013364502741, Customs tariff No. (EU): 73181699, Gross weight: 236.21 g, PU: 1.00 pièce(s)

Images

Additional information

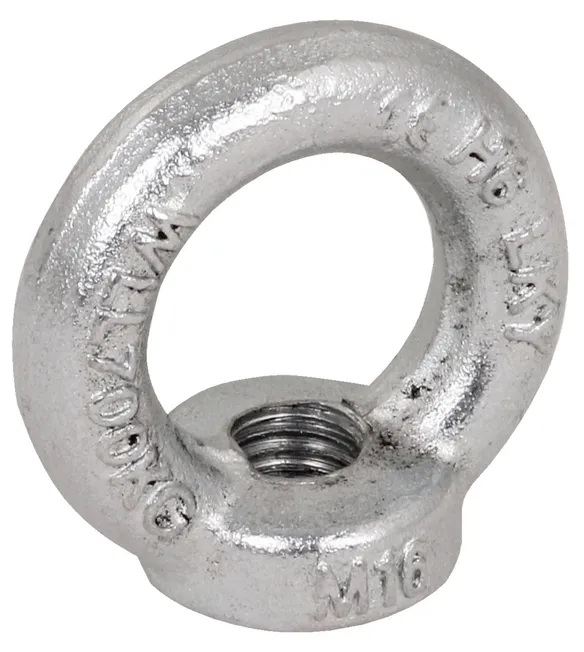

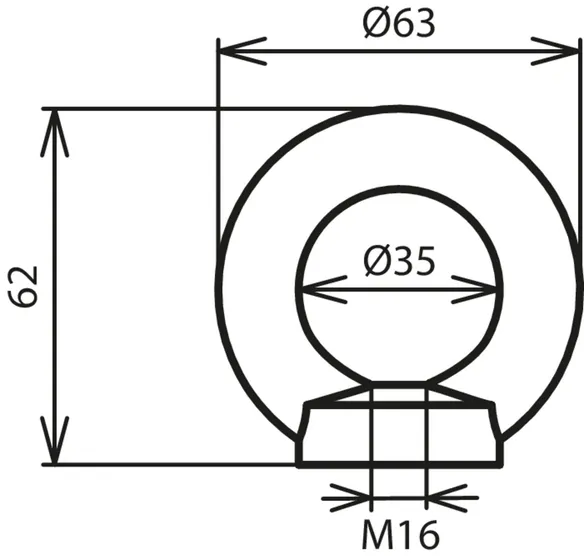

Écrou à anneau M16 St/tZn
Matériau :: St/tZn (C15E)
Diamètre extérieur: 63 mm
Diamètre intérieur: 35 mm
Hauteur: 62 mm
Filetage intérieur: M16
Capacité de charge axiale: 700 kg
Norme: DIN 582

produit : DEHN
Type: RM M16 STTZN
Référence: 621097
ou équivalent



Technical data

Matériau : St/tZn (C15E)
Diamètre extérieur 63 mm
Diamètre intérieur 35 mm
Hauteur 62 mm
Filetage intérieur M16
Capacité de charge axiale (F max.) 700 kg
Norme DIN 582

Product 621097 was added to Notepad.

Go to Notepad

Product 621097 was added to the cart.

Go to Web-Shop

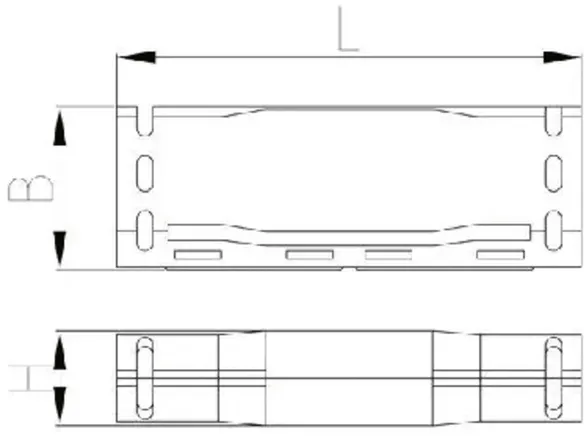

Part No. 621093 VM EASY 5 TE M16

GTIN 4013364502383, Customs tariff No. (EU): 85369010, Gross weight: 612.17 g, PU: 1.00 pièce(s)

Images

Additional information

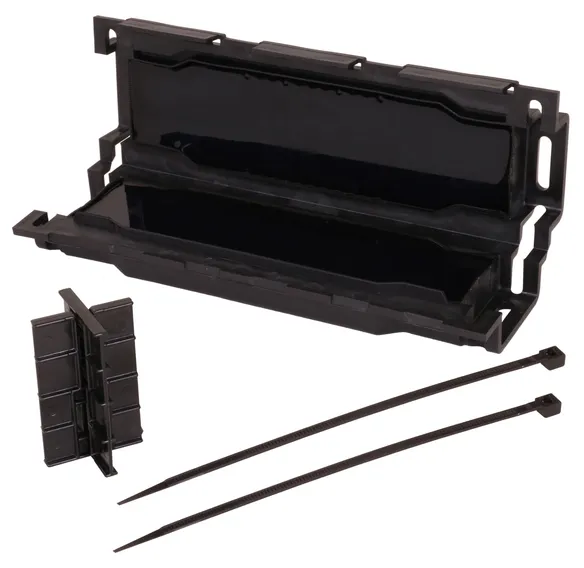

Manchon d’accouplement au gel
pour piquets de terre à visser
pour protéger durablement
les câbles de connexion
contre la pénétration d’eau ou
de liquide
Application : à l’intérieur
(pose dans les bâtiments
et sur les chemins de câbles) /
à l’extérieur / terre /
eau (conformément aux normes de test)
Niveaux de tension: U0/U (Um) 0,6/1 (1,2) kV
Dimensions externes: 240 x 75 x 44 mm
Dimensions internes: env. 130 x 45 x 34 mm
Diamètre du câble: 19 - 28 mm
Indice de protection: IP 68
Température de l’installation: -20 à 90 °C
Norme: Homologué selon EN 50393

produit : DEHN
Type: VM EASY 5 TE M16
Référence: 621093
ou équivalent

Certificates



Technical data

Propriétés La zone de connexion est protégée hermétiquement par le gel. Accessible et immédiatement prêt à l’emploi. Coque moulée en plastique ignifuge, résistante aux UV et résistante aux chocs. Montage rapide, simple et sûr.
Application Terre / eau (conformément aux normes de test) / espace intérieur (pose dans les bâtiments et sur les chemins de câbles) / extérieur
Niveaux de tension U0/U (Um) 0,6/1 (1,2) kV
Dimensions externes (L x l x h) 240 x 75 x 44 mm
Dimensions internes (L x l x h) env. 130 x 45 x 34 mm
Diamètre du câble 19 - 28 mm
Indice de protection IP 68
Température de l’installation -20 à 90 °C
Norme Homologué selon EN 50393

Product 621093 was added to Notepad.

Go to Notepad

Product 621093 was added to the cart.

Go to Web-Shop

Part No. 621096 WSS KL D40 L140

GTIN 4013364502734, Customs tariff No. (EU): 39173200, Gross weight: 20.00 g, PU: 1.00 pièce(s)

Images

Additional information

Gaine thermorétractable
Revêtue d’adhésif
Longueur: 140 mm
Diamètre intérieur: 40 mm
Couleur: noir
Matériel: Polyoléfine à parois fines, revêtue d’adhésif, réticulée
Taux de rétractation: 3 :1 (40/13)
Plage de température d’utilisation (gaine extérieure): -55 °C ... +110 °C
Température de rétractation: 95 °C

produit : DEHN
Type: WSS KL D40 L140
Référence: 621096
ou équivalent



Technical data

Longueur (l) 140 mm
Diamètre intérieur (d) 40 mm
Couleur noir
Matériel Polyoléfine à parois fines, revêtue d’adhésif, réticulée
Taux de rétractation 3 :1 (40/13)
Plage de température d’utilisation (gaine extérieure) -55 °C ... +110 °C
Température de rétractation 95 °C

Product 621096 was added to Notepad.

Go to Notepad

Product 621096 was added to the cart.

Go to Web-Shop
back to top
