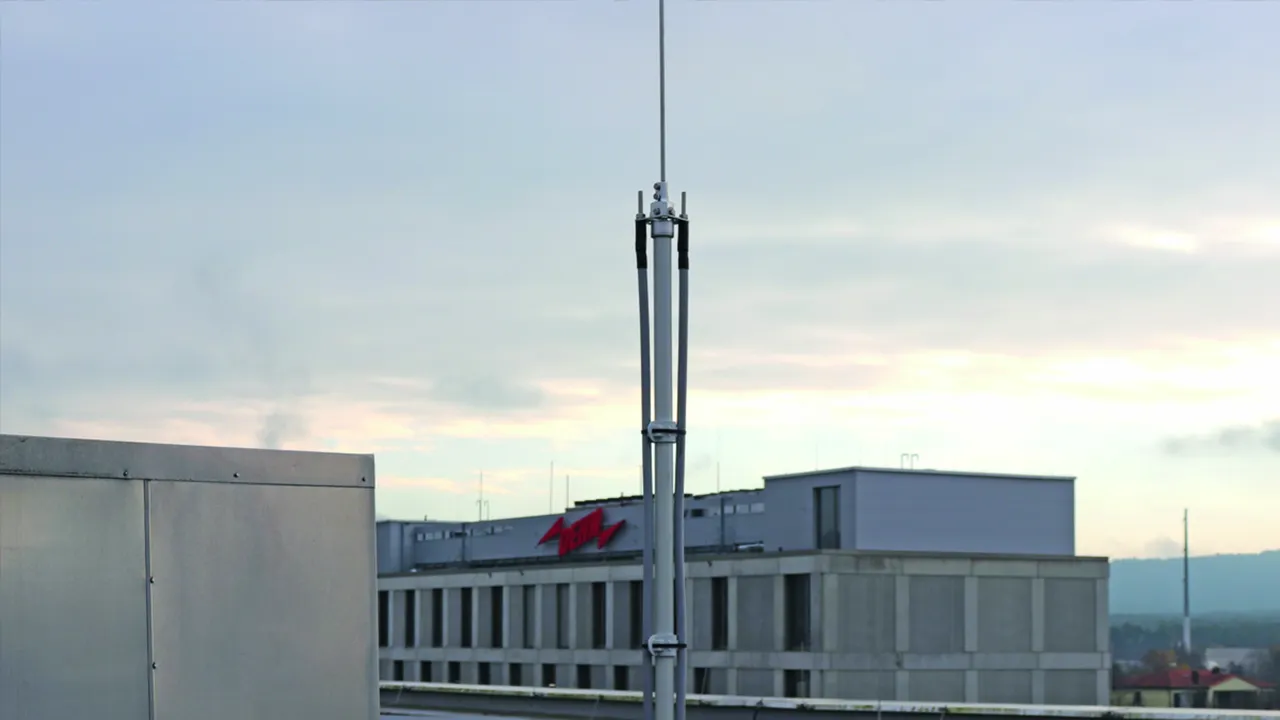

Tube support avec conducteur HVI light plus

Système de protection foudre isolée permettant de respecter une distance de séparation équivalente à 60 cm (dans l’air) ou 120 cm (matériau solide) par rapport aux éléments métalliques conformément à la norme NF EN 62305-3.
Tube support avec conducteur HVI light plus préconfectionné et placé à l’intérieur permettant de réduire la surface au vent.
Longueur sur demande de 6 m à 70 m.
Du fait de sa fabrication sur commande, ce conducteur ne peut pas être repris.

Conducteur HVI light plus dans le tube support avec pointe de capture

Tube support avec élément de terminaison placée à l’intérieur et pointe de capture INOX Ø10 mm, longueur 500 / 1000 mm.

4 Products

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 pièce(s)

Images

Additional information

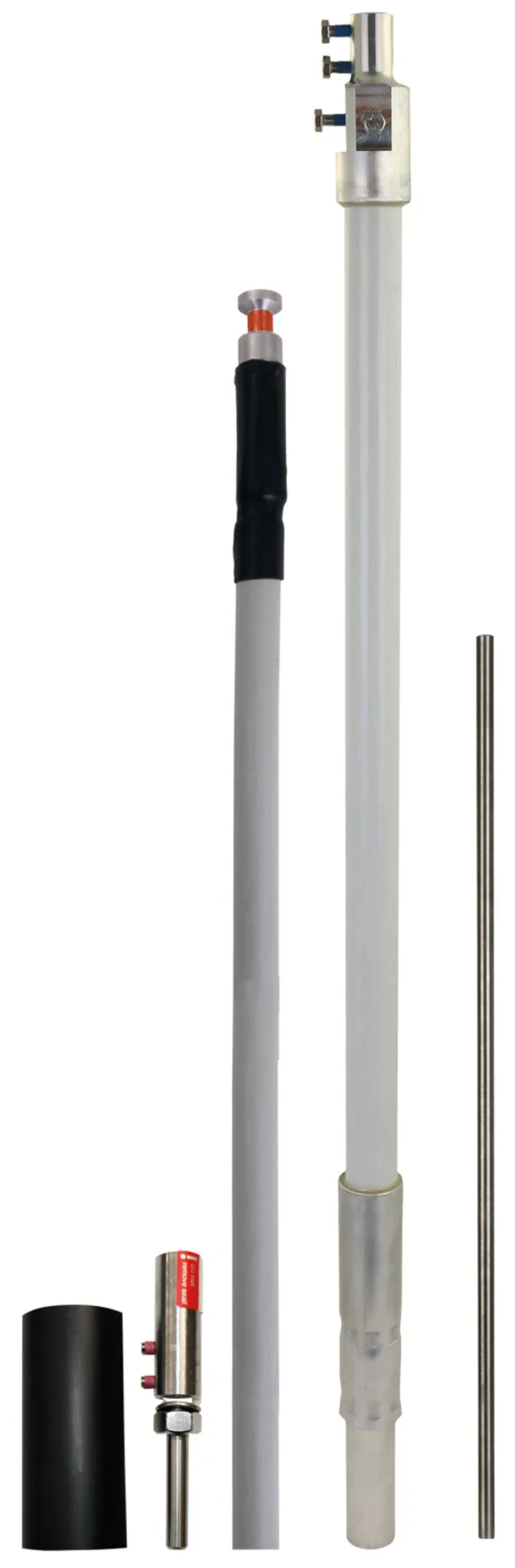

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 500 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Référence: 819672
ou équivalent

Certificates



Technical data

Longueur, pointe de capture 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 1600 mm
Longueur Transport 1600 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Product 819672 was added to Notepad.

Go to Notepad

Product 819672 was added to the cart.

Go to Web-Shop

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Customs tariff No. (EU): 85389099, Gross weight: 8.37 kg, PU: 1.00 pièce(s)

Images

Additional information

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

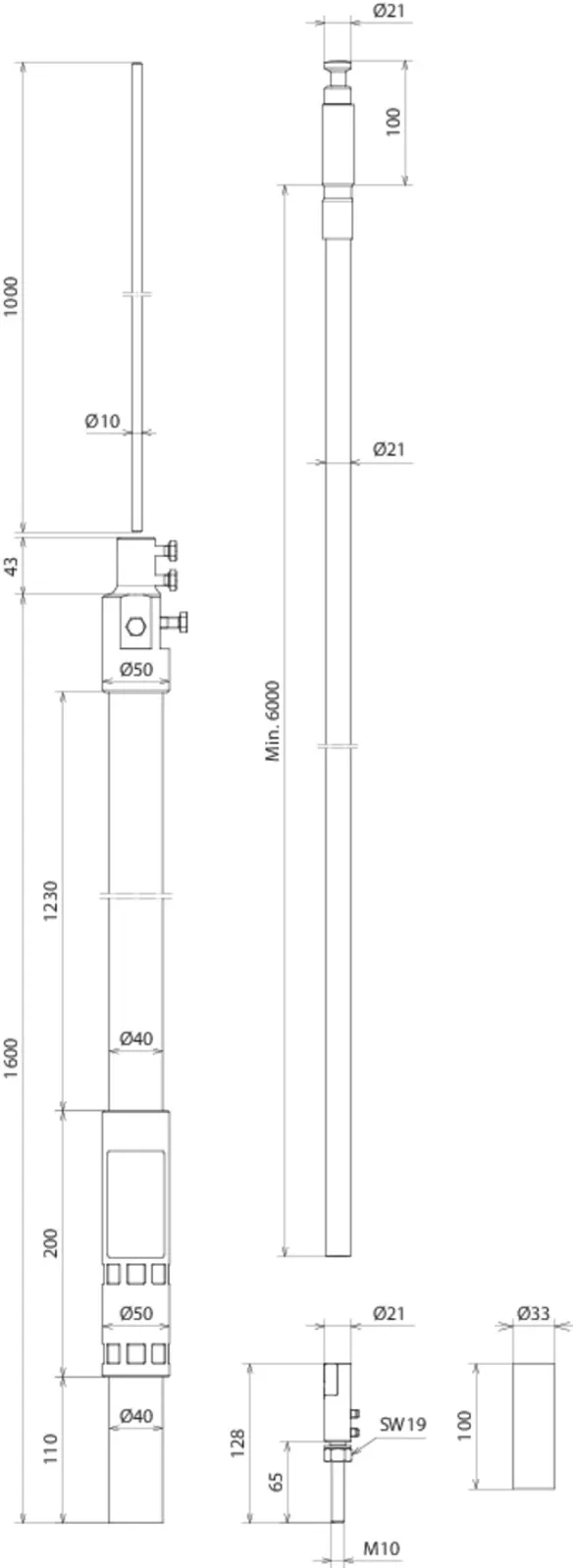

Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 1600 mm
Longueur Transport: 1600 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Référence: 819673
ou équivalent

Certificates



Technical data

Longueur, pointe de capture 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 1600 mm
Longueur Transport 1600 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Product 819673 was added to Notepad.

Go to Notepad

Product 819673 was added to the cart.

Go to Web-Shop

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 pièce(s)

Images

Additional information

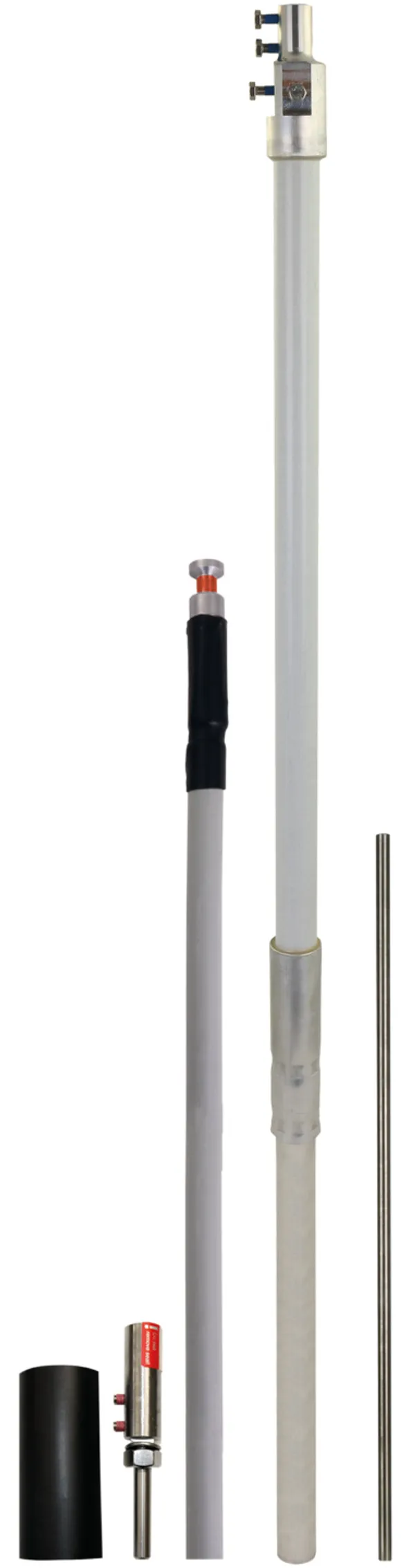

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 500 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Référence: 819674
ou équivalent

Certificates



Technical data

Longueur, pointe de capture 500 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Product 819674 was added to Notepad.

Go to Notepad

Product 819674 was added to the cart.

Go to Web-Shop

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Customs tariff No. (EU): 85389099, Gross weight: 9.37 kg, PU: 1.00 pièce(s)

Images

Additional information

Conducteur HVI light plus dans le tube support avec pointe de capture, couleur gris
Conducteur HVI light plus dans le tube support
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 60 cm (à l’air)
ou s ≤ 120 cm (matériau solide).
Les tubes supports avec conducteur HVI light plus et trépied sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

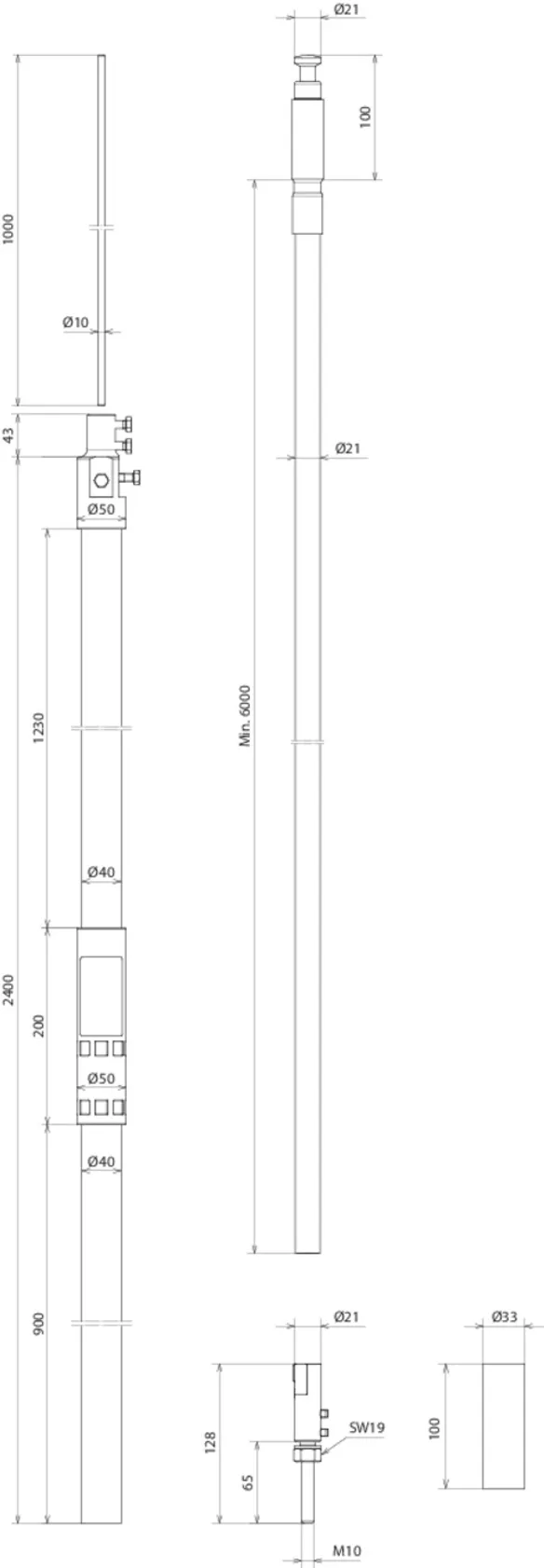

Conducteur HVI light plus posé dans un tube support,
avec terminaison spéciale à l’intérieur et pointe de capture Ø10 mm longueur 1000 mm
Matériau, tube support: PRV / Alu
Longueur, tube support: 2400 mm
Longueur Transport: 2400 mm
Diamètre Ø du conducteur: 21 mm
Couleur, conducteur: gris ●
Matériau, conducteur: Cu
Longueur min. de commande: 6 m
Norme: IEC/TS 62561-8

produit : DEHN
Type: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Référence: 819675
ou équivalent

Certificates



Technical data

Longueur, pointe de capture 1000 mm
Matériau, tube support PRV / Alu
Longueur, tube support 2400 mm
Longueur Transport 2400 mm
Diamètre Ø extérieur 40 mm
Diamètre Ø du conducteur 21 mm
Couleur, conducteur gris ●
Matériau, conducteur Cu
Longueur min. de commande 6 m
Norme IEC/TS 62561-8

Product 819675 was added to Notepad.

Go to Notepad

Product 819675 was added to the cart.

Go to Web-Shop
