Barrette de mise en court-circuit

  • Créer facilement en ligne la barrette de mise en court-circuit qui convient
  • Configuration individuelle
  • Contrôle de plausibilité permanent en arrière-plan
  • Avec rainure longitudinale pour assurer la sécurité du contact
  • Résistance élevée au courant de court-circuit jusqu’à max 130 kA / 0,5 s pour les installations à basse tension (BT) et jusqu’à 80 kA / 0,5 s pour les installations à moyenne tension (MT)
  • Action à l’aide d’une perche de mise à la terre en version broche avec tête hexagonale ou broche avec tige transversale
  • Il est possible de choisir en ligne d’autres longueurs de câble de mise à la terre et de rails via le système de configuration EuK

Details

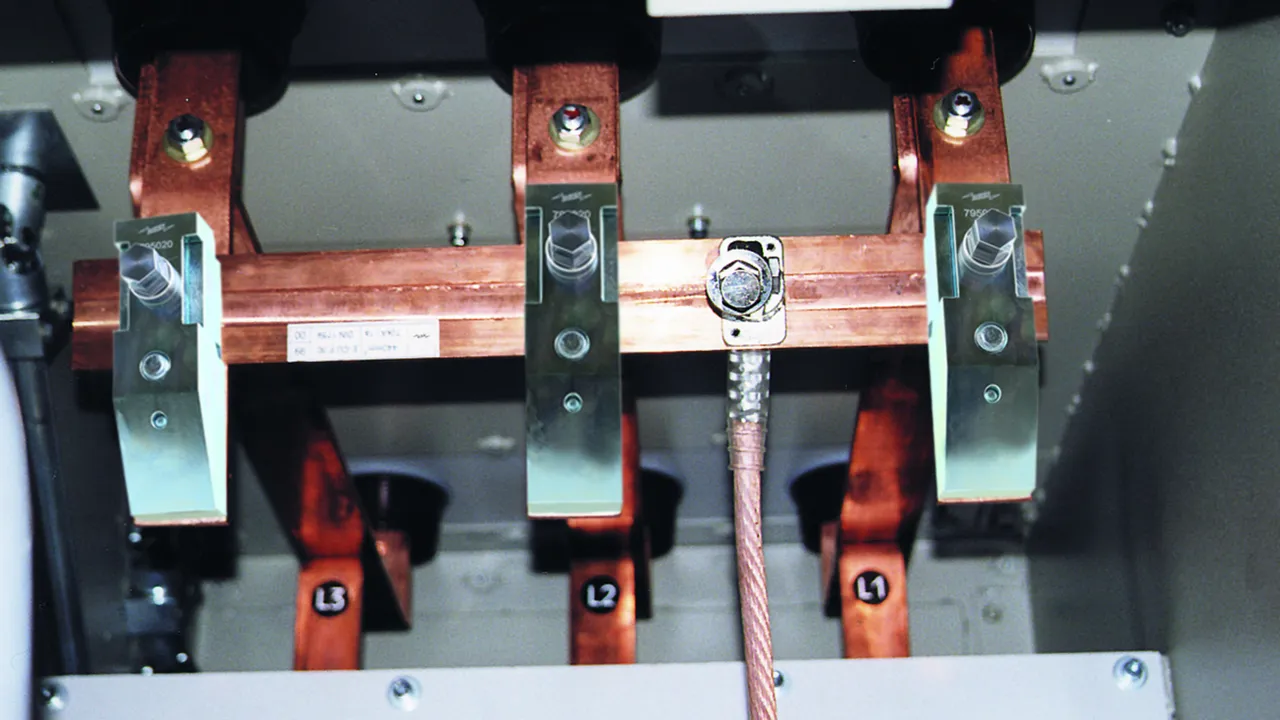

point de fixation de serrage monté sur une barre omnibus et une barrette de mise en court-circuit insérée
lorem ipsum
SQ : broche avec tige transversale (version à baïonnettes).
lorem ipsum
lorem ipsum
SK : broche à tête hexagonale.
lorem ipsum
lorem ipsum

Barrette de mise en court-circuit en cuivre

Côté de la Terre avec bouchon à tête sphérique, rigide (KKH 20 FS)

4 Products

Part No. VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Customs tariff No. (EU): 85359000, Gross weight: 6.18 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application BT
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 130 kA
Courant de court-circuit max. Ik 1 s 90 kA
Important: Lors de la commande préciser la bonne référence.

Product VL2FG28 was added to Notepad.

Go to Notepad

Product VL2FG28 was added to the cart.

Go to Web-Shop

Part No. VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Customs tariff No. (EU): 85359000, Gross weight: 6.14 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application BT
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 130 kA
Courant de court-circuit max. Ik 1 s 90 kA
Important: Lors de la commande préciser la bonne référence.

Product VHNEFQE was added to Notepad.

Go to Notepad

Product VHNEFQE was added to the cart.

Go to Web-Shop

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application MS
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 525 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 80 kA
Courant de court-circuit max. Ik 1 s 80 kA
Important: Lors de la commande préciser la bonne référence.

Product VV7M6CQ was added to Notepad.

Go to Notepad

Product VV7M6CQ was added to the cart.

Go to Web-Shop

Part No. V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application MS
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 525 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 80 kA
Courant de court-circuit max. Ik 1 s 80 kA
Important: Lors de la commande préciser la bonne référence.

Product V5DHK24 was added to Notepad.

Go to Notepad

Product V5DHK24 was added to the cart.

Go to Web-Shop

Barrette de mise en court-circuit en aluminium

Côté de la Terre avec bouchon à tête sphérique, rigide (KKH 20 FS).

4 Products

Part No. VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application BT
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 90 kA
Courant de court-circuit max. Ik 1 s 64 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Product VNRLBXU was added to Notepad.

Go to Notepad

Product VNRLBXU was added to the cart.

Go to Web-Shop

Part No. VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application BT
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 175 mm
Longueur totale (IG ) 500 mm
Ensemble entre les rails (SA ) 150 mm
Courant de court-circuit max. Ik 0,5 s 90 kA
Courant de court-circuit max. Ik 1 s 64 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Product VP33XYL was added to Notepad.

Go to Notepad

Product VP33XYL was added to the cart.

Go to Web-Shop

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application MS
Ensemble de suspension SQ
Position de l'ensemble de suspension (IH ) 675 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 60 kA
Courant de court-circuit max. Ik 1 s 60 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Product VSJ3Y6N was added to Notepad.

Go to Notepad

Product VSJ3Y6N was added to the cart.

Go to Web-Shop

Part No. VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 pièce(s)

Images

Additional information



Technical data

Application MS
Ensemble de suspension SK
Position de l'ensemble de suspension (IH ) 675 mm
Longueur totale (IG ) 1 500 mm
Ensemble entre les rails (SA ) 450 mm
Courant de court-circuit max. Ik 0,5 s 60 kA
Courant de court-circuit max. Ik 1 s 60 kA
Important : Veuillez donner la référence de variante précise lors de la commande.
Attention : Il est possible de configurer d’autres versions en ligne via le système de configuration EuK.

Product VANH53Y was added to Notepad.

Go to Notepad

Product VANH53Y was added to the cart.

Go to Web-Shop
