Kits pour le domaine ferroviaire

Details

Lot pour caténaire (sans Free profil)

Perche télescopique de mise à la terre avec la bague de réglage (max. 5 m de long).

2 Products

Part No. 750210 BEV OL NPF K

GTIN 4013364123793, Customs tariff No. (EU): 85359000, Gross weight: 13.44 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Bâillon
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 117

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 117

Product 750210 was added to Notepad.

Go to Notepad

Product 750210 was added to the cart.

Go to Web-Shop

Part No. 750218 BEV OL NPF R

GTIN 4013364157224, Customs tariff No. (EU): 85359000, Gross weight: 14.73 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Cliquet
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51

Product 750218 was added to Notepad.

Go to Notepad

Product 750218 was added to the cart.

Go to Web-Shop

Lot pour caténaire (Free profil)

Perche télescopique de mise à la terre avec la bague de réglage (max. 5 m de long).

2 Products

Part No. 750211 BEV OL PF K

GTIN 4013364123809, Customs tariff No. (EU): 85359000, Gross weight: 15.55 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 118

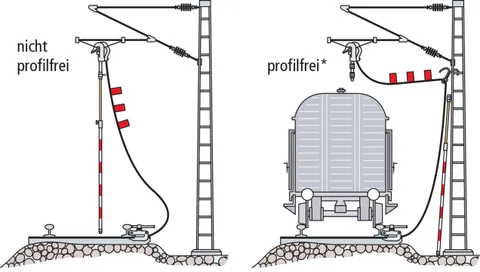

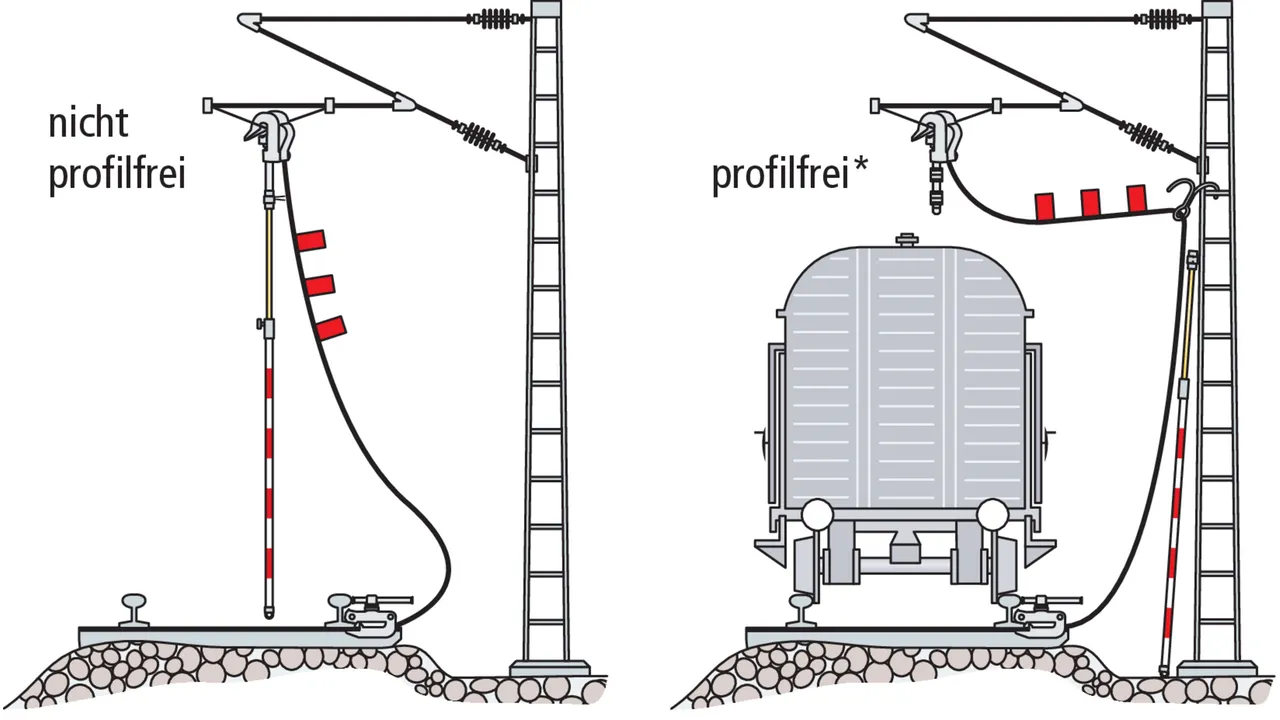

*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 118
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Product 750211 was added to Notepad.

Go to Notepad

Product 750211 was added to the cart.

Go to Web-Shop

Part No. 750219 BEV OL PF R

GTIN 4013364157231, Customs tariff No. (EU): 85359000, Gross weight: 16.87 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Product 750219 was added to Notepad.

Go to Notepad

Product 750219 was added to the cart.

Go to Web-Shop

Lor pour caténaire (Free profil)

Perche de mise à la terre téléscopique avec conduite de câble et crochet (max. 5m de long)

2 Products

Part No. 750214 BEV OL PF V2 K

GTIN 4013364123816, Customs tariff No. (EU): 85359000, Gross weight: 15.60 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 115
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 115
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Product 750214 was added to Notepad.

Go to Notepad

Product 750214 was added to the cart.

Go to Web-Shop

Part No. 750221 BEV OL PF V2 R

GTIN 4013364157248, Customs tariff No. (EU): 85359000, Gross weight: 15.51 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Product 750221 was added to Notepad.

Go to Notepad

Product 750221 was added to the cart.

Go to Web-Shop

Lot pour caténaire avec systéme PKW (sans Free profil)

Pour le service d'urgence technique et la gestion des urgences
Ensemble de perche télescopique de mise à la terre, six pièce, enfichables (max. 5 m de long).

2 Products

Part No. 750196 BEV OL NPF PKW K

GTIN 4013364123823, Customs tariff No. (EU): 85359000, Gross weight: 26.58 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Bâillon
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
N° de matériau DB	237 125

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
N° de matériau DB	237 125

Product 750196 was added to Notepad.

Go to Notepad

Product 750196 was added to the cart.

Go to Web-Shop

Part No. 750216 BEV OL NPF PKW R

GTIN 4013364157255, Customs tariff No. (EU): 85359000, Gross weight: 26.58 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Cliquet
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67

Product 750216 was added to Notepad.

Go to Notepad

Product 750216 was added to the cart.

Go to Web-Shop

Lot pour caténaire avec système PKW (Free profil)

Pour le service d'aide technique et la gestion des urgences
Ensemble de perche télescopique de mise à la terre, six pièces, enfichables (max. 5 m de long).

2 Products

Part No. 750200 BEV OL PF PKW K

GTIN 4013364123830, Customs tariff No. (EU): 85359000, Gross weight: 16.95 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Product 750200 was added to Notepad.

Go to Notepad

Product 750200 was added to the cart.

Go to Web-Shop

Part No. 750217 BEV OL PF PKW R

GTIN 4013364157262, Customs tariff No. (EU): 85359000, Gross weight: 17.08 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Product 750217 was added to Notepad.

Go to Notepad

Product 750217 was added to the cart.

Go to Web-Shop

Lot pour transformateur fixé au mats

Pour la mise à la terre des lignes d'alimentation et de voies ferroviaires
Perche télescopique de mise à la terre avec la bague de réglage (max. 3,5 m de long).

1 Product

Part No. 750212 BEV US OL ST

GTIN 4013364123847, Customs tariff No. (EU): 85359000, Gross weight: 13.00 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	4000 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 121

Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	4000 mm
Entièrement isolé	non
Longueur - câble	4000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 121

Product 750212 was added to Notepad.

Go to Notepad

Product 750212 was added to the cart.

Go to Web-Shop

Lot pour lignes d'alimentation, de renfort, d'évitement et autres

Pour la mise à la terre des lignes d'alimentation et de voies ferroviaires
Perche télescopique de mise à la terre avec la bague de réglage (max. 3,5 m de long).

1 Product

Part No. 750213 BEV SVUL

GTIN 4013364123861, Customs tariff No. (EU): 85359000, Gross weight: 8.76 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	4000 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 119

Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	4000 mm
Entièrement isolé	non
Longueur - câble	4000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 119

Product 750213 was added to Notepad.

Go to Notepad

Product 750213 was added to the cart.

Go to Web-Shop

Lot pour système de chauffage d'aiguillage et de train

Pour parapher un transformateur des systèmes de chauffage électrique d'aiguillages et du préchauffage de train électrique.

1 Product

Part No. 750215 BEV WHA ZVA

GTIN 4013364123878, Customs tariff No. (EU): 85359000, Gross weight: 7.30 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	600 / 1800 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.70
N° de matériau DB	742 402
Testeur de tension pour les systèmes de chauffage électrique d'aiguillages voir chapitre sur les testeurs de tension PHE.

Câble	bipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Entièrement isolé	non
Longueur - câble	600 / 1800 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.70
N° de matériau DB	742 402
Testeur de tension pour les systèmes de chauffage électrique d'aiguillages voir chapitre sur les testeurs de tension PHE.

Product 750215 was added to Notepad.

Go to Notepad

Product 750215 was added to the cart.

Go to Web-Shop
