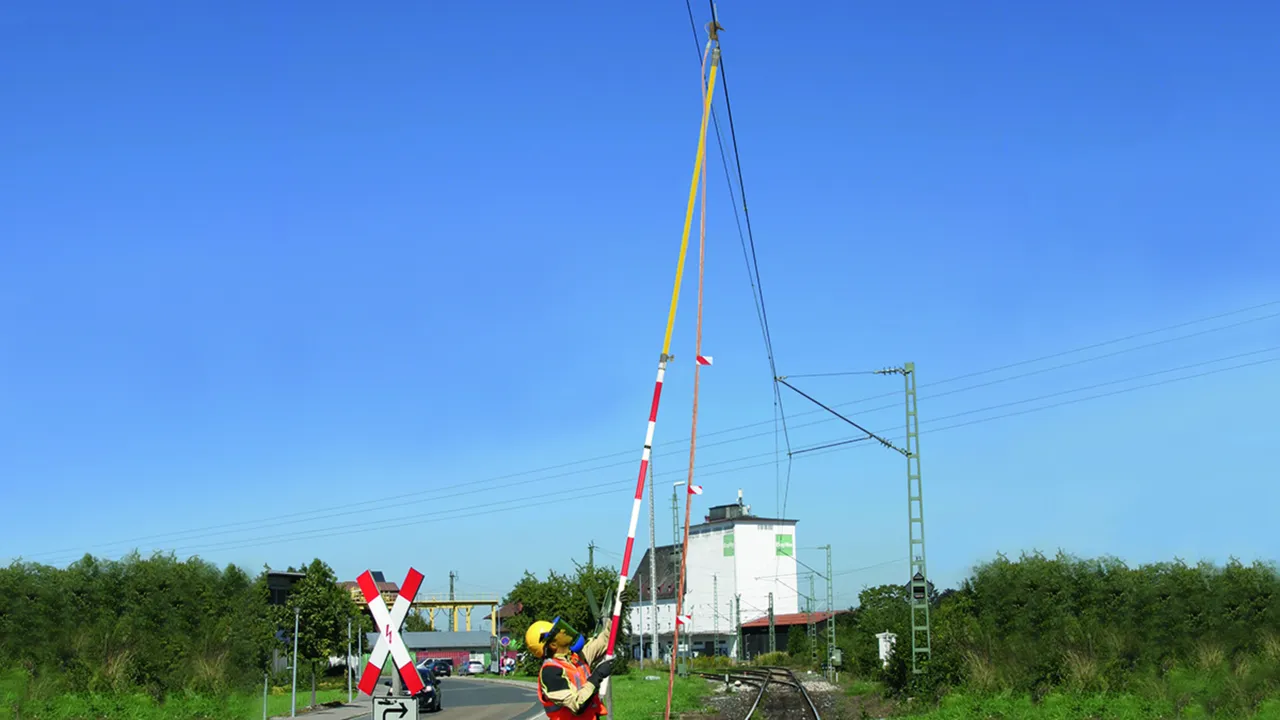

Perches de mise à la terre pour le domaine ferroviaire

Pour une utilisation en extérieur
Accouplement à cône en aluminium robuste
Tige télescopique ajustable en continu sur la poignée transversale
Convient exclusivement pour la phase et les pinces avec une longue broche à goupille

Details

Télescopique avec broche réceptacle

Pour vis à goupille (fermeture à baïonnette).

2 Products

Part No. 769352 ESTC SQL RW 3500

GTIN 4013364007345, Customs tariff No. (EU): 82055980, Gross weight: 4.60 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur totale (l_{G max} / I_{G min} )	3515 / 1935 mm
N° de dessin DB	3 Ebgw 01.58
N° de matériau DB	157 534

Longueur totale (l_{G max} / I_{G min} )	3515 / 1935 mm
Longueur - poignée (I_H )	1150 mm
Charge admissible max. - tête de la perche (l_{G max} / I_{G min} )	10 / 20 kg
N° de dessin DB	3 Ebgw 01.58
N° de matériau DB	157 534
Matériau - tube isolant	polyester renforcé de fibres de verre
Matériau - poignée en croix	alliage de Al
Type - embout	Œillet, Al / caoutchouc
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C

Product 769352 was added to Notepad.

Go to Notepad

Product 769352 was added to the cart.

Go to Web-Shop

Part No. 769502 ESTC SQL RW 5000

GTIN 4013364004542, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur totale (l_{G max} / I_{G min} )	5015 / 2685 mm
N° de dessin DB	3 Ebgw 01.52
N° de matériau DB	157 533

Longueur totale (l_{G max} / I_{G min} )	5015 / 2685 mm
Longueur - poignée (I_H )	1900 mm
Charge admissible max. - tête de la perche (l_{G max} / I_{G min} )	10 / 20 kg
N° de dessin DB	3 Ebgw 01.52
N° de matériau DB	157 533
Matériau - tube isolant	polyester renforcé de fibres de verre
Matériau - poignée en croix	alliage de Al
Type - embout	Œillet, Al / caoutchouc
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C

Product 769502 was added to Notepad.

Go to Notepad

Product 769502 was added to the cart.

Go to Web-Shop

Télescopique avec douille pour tige transversale et guide-câble

Pour vis à goupille (fermeture à baïonnette).
Accouplement de serrage est en outre muni d'un guide-câble et un crochet pour la fixation latérale de mise à la terre et d'une tige de mise à la terre sur le poteau.

1 Product

Part No. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur totale (l_{G max} / I_{G min} )	5015 / 2685 mm
N° de dessin DB	3 Ebgw 01.55
N° de matériau DB	612 142

Longueur totale (l_{G max} / I_{G min} )	5015 / 2685 mm
Longueur - poignée (I_H )	1900 mm
Charge admissible max. - tête de la perche (l_{G max} / I_{G min} )	10 / 20 kg
N° de dessin DB	3 Ebgw 01.55
N° de matériau DB	612 142
Matériau - tube isolant	polyester renforcé de fibres de verre
Matériau - poignée en croix	alliage de Al
Type - embout	Œillet, Al / caoutchouc
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Température d'utilisation	–25 °C ... +55 °C

Product 769508 was added to Notepad.

Go to Notepad

Product 769508 was added to the cart.

Go to Web-Shop

6 pièce avec réception de goupille et d'accouplement en aluminium

Pour vis à goupille (fermeture à baïonnette).

1 Product

Part No. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, Customs tariff No. (EU): 82055980, Gross weight: 6.69 kg, PU: 1.00 pièce(s)

Images

Additional information

Technical data

Longueur totale (l_{G max} / I_{G min} )	4855 / 1035 mm
N° de dessin DB	3 Ebgw 01.68-1

Product 769515 was added to Notepad.

Go to Notepad

Product 769515 was added to the cart.

Go to Web-Shop
