Brides de raccordement

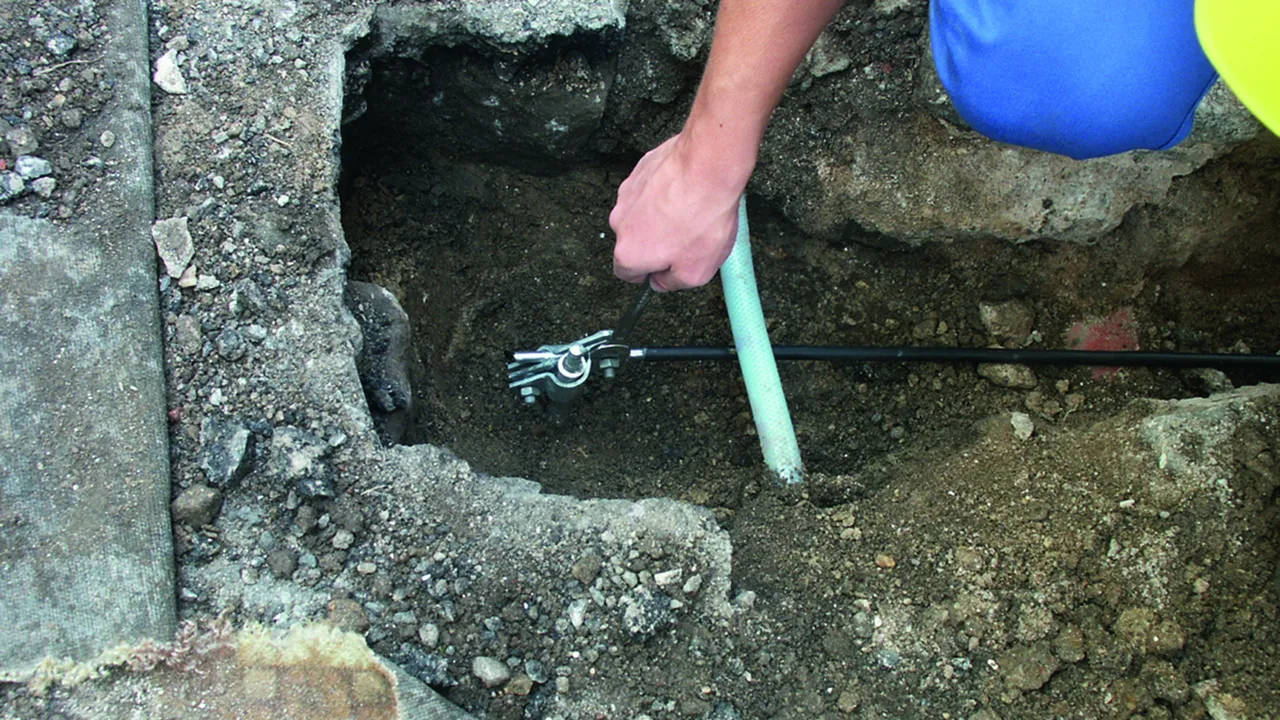

Pour le raccordement de conducteurs ronds, de conducteurs plats à des piquets de terre.

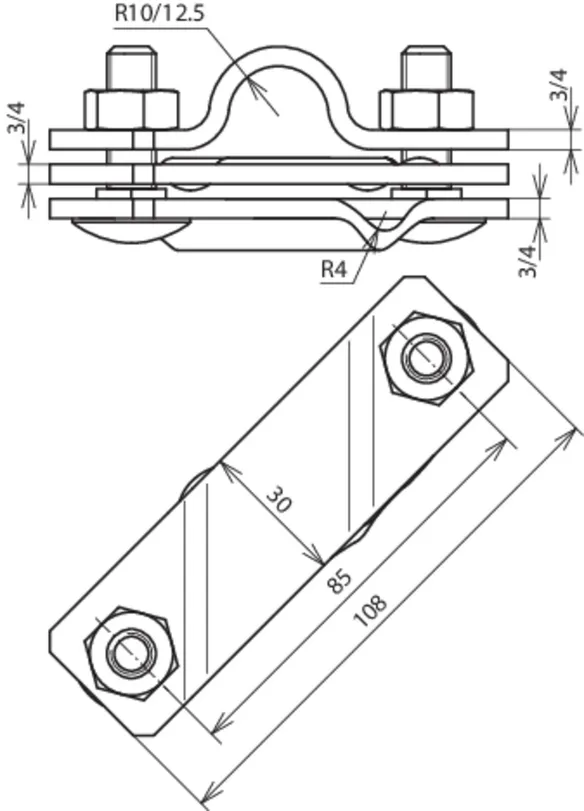

Version oblique

Également pour conducteur de terre non coupé.

5 Products

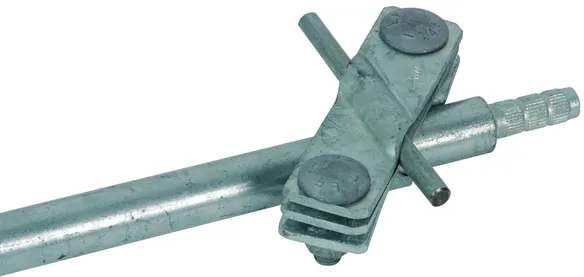

Part No. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, Customs tariff No. (EU): 85359000, Gross weight: 375.20 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Référence: 620015
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd/pl 7-10 / -40 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 21,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 620015 was added to Notepad.

Go to Notepad

Product 620015 was added to the cart.

Go to Web-Shop

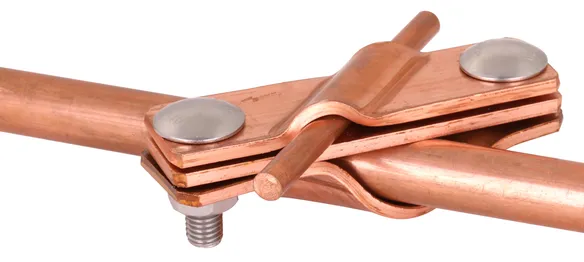

Part No. 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, Customs tariff No. (EU): 85359000, Gross weight: 425.00 g, PU: 1.00 pièce(s)

Images

Additional information


Matériau: Cu
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 CU
Référence: 620017
ou équivalent

Certificates



Technical data

Matériau Cu
Plage de serrage rd/pl 7-10 / -40 mm
Plage de serrage (multi-brins / câblés) 35-120 mm2
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 29,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 620017 was added to Notepad.

Go to Notepad

Product 620017 was added to the cart.

Go to Web-Shop

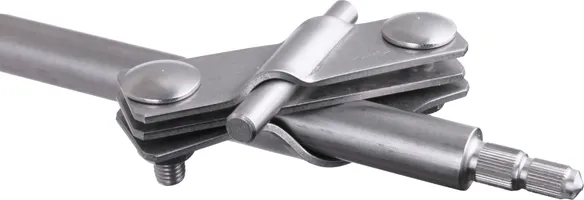

Part No. 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, Customs tariff No. (EU): 85359000, Gross weight: 303.00 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø20 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 20 7.10 FL40 V4A
Référence: 620915
ou équivalent

Certificates



Technical data

Matériau INOX (V4A)
Plage de serrage rd/pl 7-10 / -40 mm
Plage de serrage (multi-brins / câblés) 35-120 mm2
Version pour piquets de terre Ø20 mm
Matériau n° 1.4571 / 1.4404 / 1.4401
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 620915 was added to Notepad.

Go to Notepad

Product 620915 was added to the cart.

Go to Web-Shop

Part No. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, Customs tariff No. (EU): 85359000, Gross weight: 388.00 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Référence: 625015
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd/pl 7-10 / -40 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 18 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 625015 was added to Notepad.

Go to Notepad

Product 625015 was added to the cart.

Go to Web-Shop

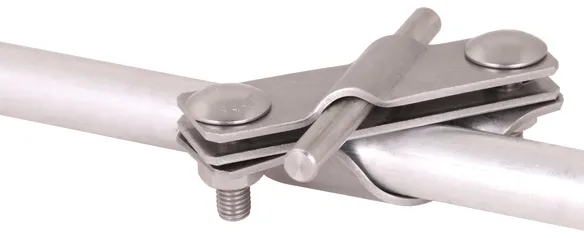

Part No. 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, Customs tariff No. (EU): 85359000, Gross weight: 305.00 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: INOX (V4A)
Plage de serrage rd/pl: 7-10 / -40 mm
Plage de serrage (multi-brins / câblés): 35-120 mm2
Version pour piquets de terre: Ø25 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: AS S TE 25 7.10 FL40 V4A
Référence: 649015
ou équivalent

Certificates



Technical data

Matériau INOX (V4A)
Plage de serrage rd/pl 7-10 / -40 mm
Plage de serrage (multi-brins / câblés) 35-120 mm2
Version pour piquets de terre Ø25 mm
Matériau n° 1.4571 / 1.4404 / 1.4401
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 649015 was added to Notepad.

Go to Notepad

Product 649015 was added to the cart.

Go to Web-Shop

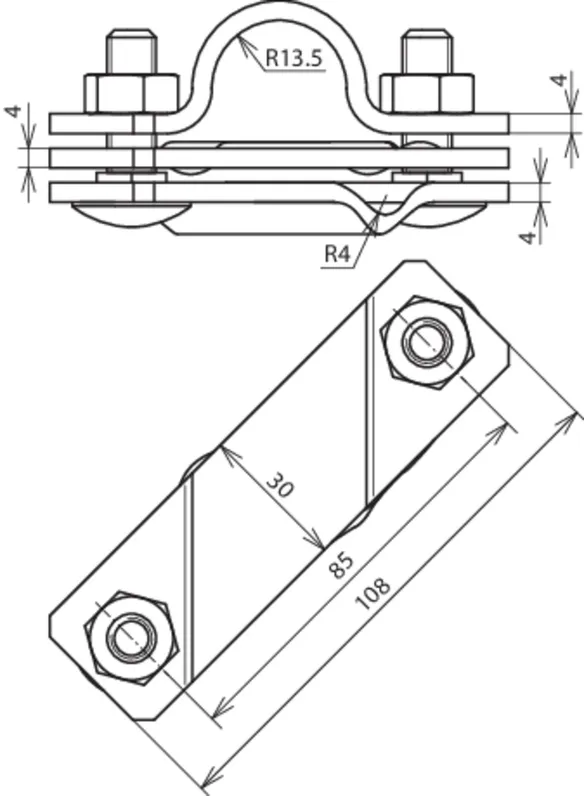

Version oblique - pour piquet de terre tubulaires en St/tZn

Également pour conducteur de terre non coupé.

1 Product

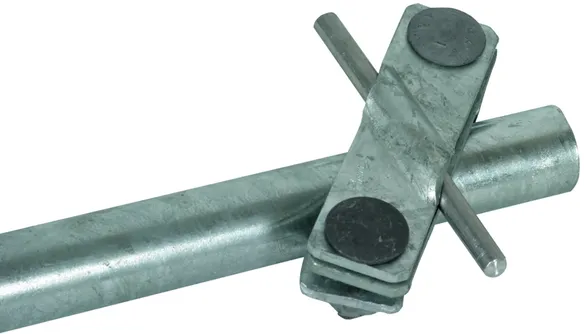

Part No. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, Customs tariff No. (EU): 85359000, Gross weight: 395.20 g, PU: 1.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd/pl: 7-10 / -40 mm
Version pour piquets de terre: Ø27 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Référence: 640015
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd/pl 7-10 / -40 mm
Version pour piquets de terre Ø27 mm
Normes NF EN 62561-1

Product 640015 was added to Notepad.

Go to Notepad

Product 640015 was added to the cart.

Go to Web-Shop

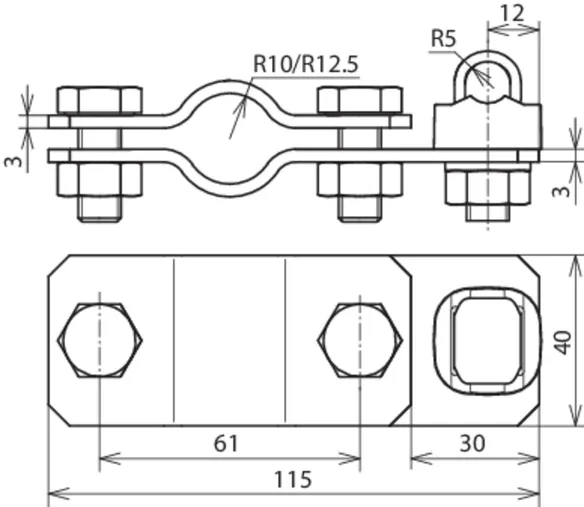

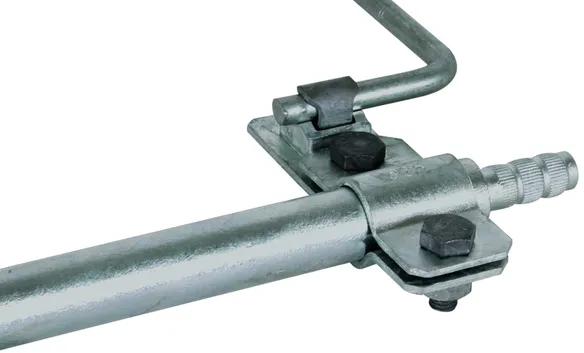

Raccordement unilatéral avec borne de jonction KS

2 Products

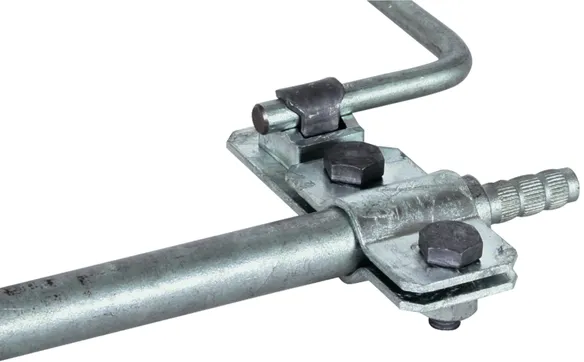

Part No. 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, Customs tariff No. (EU): 85359000, Gross weight: 320.00 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 KSV 7.10 STTZN
Référence: 620011
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 620011 was added to Notepad.

Go to Notepad

Product 620011 was added to the cart.

Go to Web-Shop

Part No. 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, Customs tariff No. (EU): 85359000, Gross weight: 345.00 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 KSV 7.10 STTZN
Référence: 625011
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 625011 was added to Notepad.

Go to Notepad

Product 625011 was added to the cart.

Go to Web-Shop

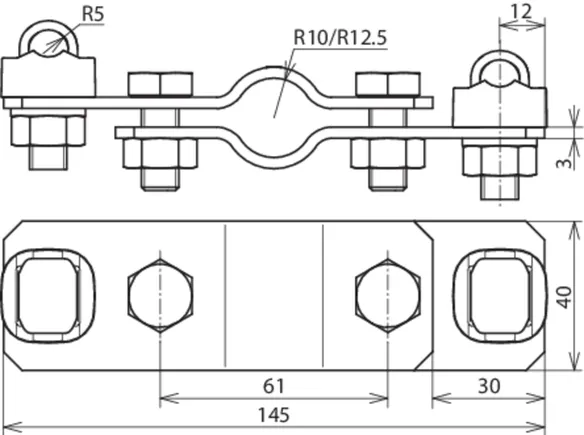

Raccordement bilatéral avec jonctions KS (St/tZn)

2 Products

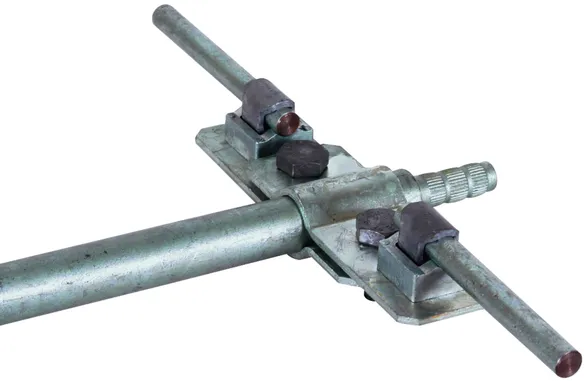

Part No. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, Customs tariff No. (EU): 85359000, Gross weight: 428.00 g, PU: 10.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Référence: 620012
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 620012 was added to Notepad.

Go to Notepad

Product 620012 was added to the cart.

Go to Web-Shop

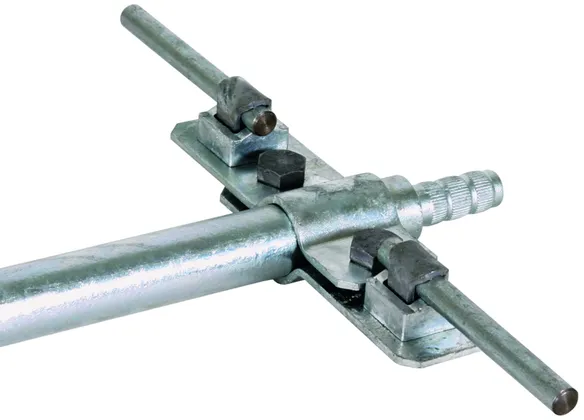

Part No. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, Customs tariff No. (EU): 85359000, Gross weight: 434.00 g, PU: 1.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 7-10 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Référence: 625012
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 7-10 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 625012 was added to Notepad.

Go to Notepad

Product 625012 was added to the cart.

Go to Web-Shop

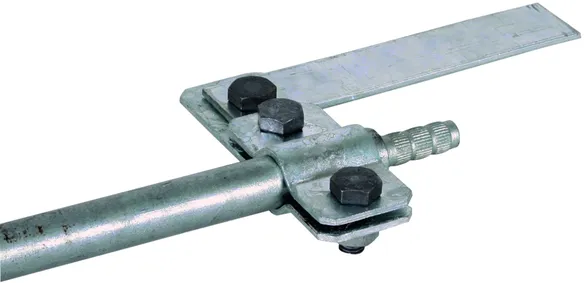

Raccordement unilatéral avec vis M10

2 Products

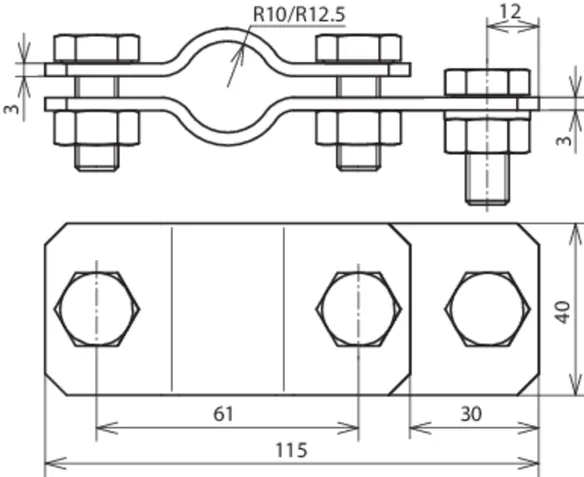

Part No. 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, Customs tariff No. (EU): 85359000, Gross weight: 294.00 g, PU: 1.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 20 ASSM10 STTZN
Référence: 620021
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage pl -40 mm
Version pour piquets de terre Ø20 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,4 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 620021 was added to Notepad.

Go to Notepad

Product 620021 was added to the cart.

Go to Web-Shop

Part No. 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, Customs tariff No. (EU): 85359000, Gross weight: 315.00 g, PU: 20.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage pl: -40 mm
Version pour piquets de terre: Ø25 mm
Normes: NF EN 62561-1

produit : DEHN
Type: AS TE 25 ASSM10 STTZN
Référence: 625021
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage pl -40 mm
Version pour piquets de terre Ø25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,4 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 625021 was added to Notepad.

Go to Notepad

Product 625021 was added to the cart.

Go to Web-Shop
