Éléments de raccordement (côté cond.) pour lignes aériennes

Pour le montage du côté phase des câbles de mise à la terre et court-circuit unipolaire et tripolaire de la ligne de transmission
Avec l'aide d'accouplement pour la suspension ciblée sur les conducteurs bloqués
Facile à fixer grâce à la précontrainte du ressort
Avec une protection contre la torsion, le type PK1 ou PK2 et une longue broche à goupille
Les dispositifs de mise à la terre et court-circuit peuvent être commandés via le configurateurde mise à la terre et court-circuit en ligne

Details

Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande

lorem ipsum — Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande

Broche avec la précontrainte de ressort.

Cosses de compression, de type PK1:
Renforcement au pied de la cosse comme protection de torsion (version standard).

Broche avec aide de fixation pour une fixation sûr.

Equipement de serrage à arbre long et tige de mise à la terre avec raccord en aluminium conique.

Griffe de contact, version standard

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Products

Part No. 784201 PSK 4 30 SQL

GTIN 4013364006591, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Product 784201 was added to Notepad.

Go to Notepad

Product 784201 was added to the cart.

Go to Web-Shop

Part No. 784301 PSK 10 65 SQL

GTIN 4013364006553, Customs tariff No. (EU): 85359000, Gross weight: 1.70 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Product 784301 was added to Notepad.

Go to Notepad

Product 784301 was added to the cart.

Go to Web-Shop

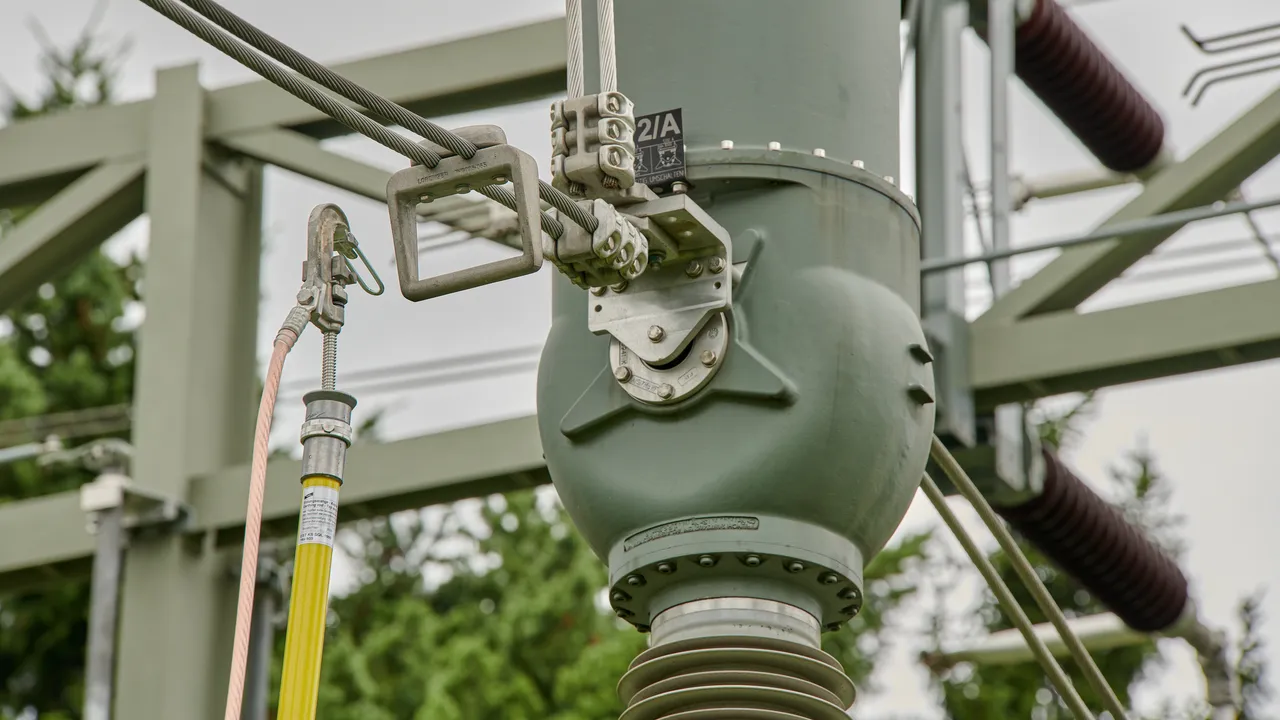

Griffe de contact, accrochage facile

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Products

Part No. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Customs tariff No. (EU): 85359000, Gross weight: 1.47 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Product 784401 was added to Notepad.

Go to Notepad

Product 784401 was added to the cart.

Go to Web-Shop

Part No. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Customs tariff No. (EU): 85359000, Gross weight: 2.12 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Product 784501 was added to Notepad.

Go to Notepad

Product 784501 was added to the cart.

Go to Web-Shop

Griffe de contact avec ressort précontraint

Accrochage facile grâce au ressort précontraint.

1 Product

Part No. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Customs tariff No. (EU): 85359000, Gross weight: 600.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Product 784480 was added to Notepad.

Go to Notepad

Product 784480 was added to the cart.

Go to Web-Shop

Griffe de contact avec plage de serrage large

Griffe spécialement conçue pour câbles conducteurs Al et Al/St, tubes et points fixes pour conducteurs.

1 Product

Part No. 784085 PSK 10 85 SQL

GTIN 4013364018686, Customs tariff No. (EU): 85359000, Gross weight: 872.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Product 784085 was added to Notepad.

Go to Notepad

Product 784085 was added to the cart.

Go to Web-Shop

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Particulièrement adapté aux câbles conducteurs Al et Al / St, aux tubes et aux points fixes.

1 Product

Part No. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Customs tariff No. (EU): 82055980, Gross weight: 5.71 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Matériau tube isolant	polyester renforcé de fibres de verre
Matériau accouplement, poignée	Alliage d’aluminium
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm
Diamètre	43 mm

Product 769511 was added to Notepad.

Go to Notepad

Product 769511 was added to the cart.

Go to Web-Shop

Griffe de contact pour conducteur

Griffe spécialement conçue pour une utilisation en position oblique.

1 Product

Part No. 784032 PSK 10 32 SQL

GTIN 4013364018679, Customs tariff No. (EU): 85359000, Gross weight: 969.40 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Technical data

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Product 784032 was added to Notepad.

Go to Notepad

Product 784032 was added to the cart.

Go to Web-Shop

Griffe de contact avec étrier de sécurité

Griffe spécialement conçue pour une utilisation en position oblique.

1 Product

Part No. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Accrochage facile	INOX

Product 784038 was added to Notepad.

Go to Notepad

Product 784038 was added to the cart.

Go to Web-Shop

Boulon à tête sphérique rigide

2 Products

Part No. 772314 KKH 20 SQL

GTIN 4013364080171, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Product 772314 was added to Notepad.

Go to Notepad

Product 772314 was added to the cart.

Go to Web-Shop

Part No. 772324 KKH 25 SQL

GTIN 4013364080188, Customs tariff No. (EU): 85359000, Gross weight: 719.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	42,0 kA
Courant de court-circuit max. I_k1 s	29,6 kA

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	42,0 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Product 772324 was added to Notepad.

Go to Notepad

Product 772324 was added to the cart.

Go to Web-Shop

Borne universelle

2 Products

Part No. 773236 UK 25 SQL

GTIN 4013364114579, Customs tariff No. (EU): 85359000, Gross weight: 713.50 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Product 773236 was added to Notepad.

Go to Notepad

Product 773236 was added to the cart.

Go to Web-Shop

Part No. 773331 UK 30 SQL

GTIN 4013364069244, Customs tariff No. (EU): 85359000, Gross weight: 793.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Product 773331 was added to Notepad.

Go to Notepad

Product 773331 was added to the cart.

Go to Web-Shop

Éléments de raccordement (côté cond.) pour lignes aériennes

Details

Griffe de contact, version standard

Part No. 784201 PSK 4 30 SQL

Product 784201 was added to Notepad.

Product 784201 was added to the cart.

Part No. 784301 PSK 10 65 SQL

Product 784301 was added to Notepad.

Product 784301 was added to the cart.

Griffe de contact, accrochage facile

Part No. 784401 PSK 4 30 SQL EH

Product 784401 was added to Notepad.

Product 784401 was added to the cart.

Part No. 784501 PSK 10 65 SQL EH

Product 784501 was added to Notepad.

Product 784501 was added to the cart.

Griffe de contact avec ressort précontraint

Part No. 784480 PSK FV 4 30 SQL

Product 784480 was added to Notepad.

Product 784480 was added to the cart.

Griffe de contact avec plage de serrage large

Part No. 784085 PSK 10 85 SQL

Product 784085 was added to Notepad.

Product 784085 was added to the cart.

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Part No. 769511 ESTC PSK 5000 SN7249

You are not authorized to download 769511m_D.dxf

Product 769511 was added to Notepad.

Product 769511 was added to the cart.

Griffe de contact pour conducteur

Part No. 784032 PSK 10 32 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784032 was added to Notepad.

Product 784032 was added to the cart.

Griffe de contact avec étrier de sécurité

Part No. 784038 PSK 10 32 SQL SB

Product 784038 was added to Notepad.

Product 784038 was added to the cart.

Boulon à tête sphérique rigide

Part No. 772314 KKH 20 SQL

Product 772314 was added to Notepad.

Product 772314 was added to the cart.

Part No. 772324 KKH 25 SQL

Product 772324 was added to Notepad.

Product 772324 was added to the cart.

Borne universelle

Part No. 773236 UK 25 SQL

Product 773236 was added to Notepad.

Product 773236 was added to the cart.

Part No. 773331 UK 30 SQL

Product 773331 was added to Notepad.

Product 773331 was added to the cart.
