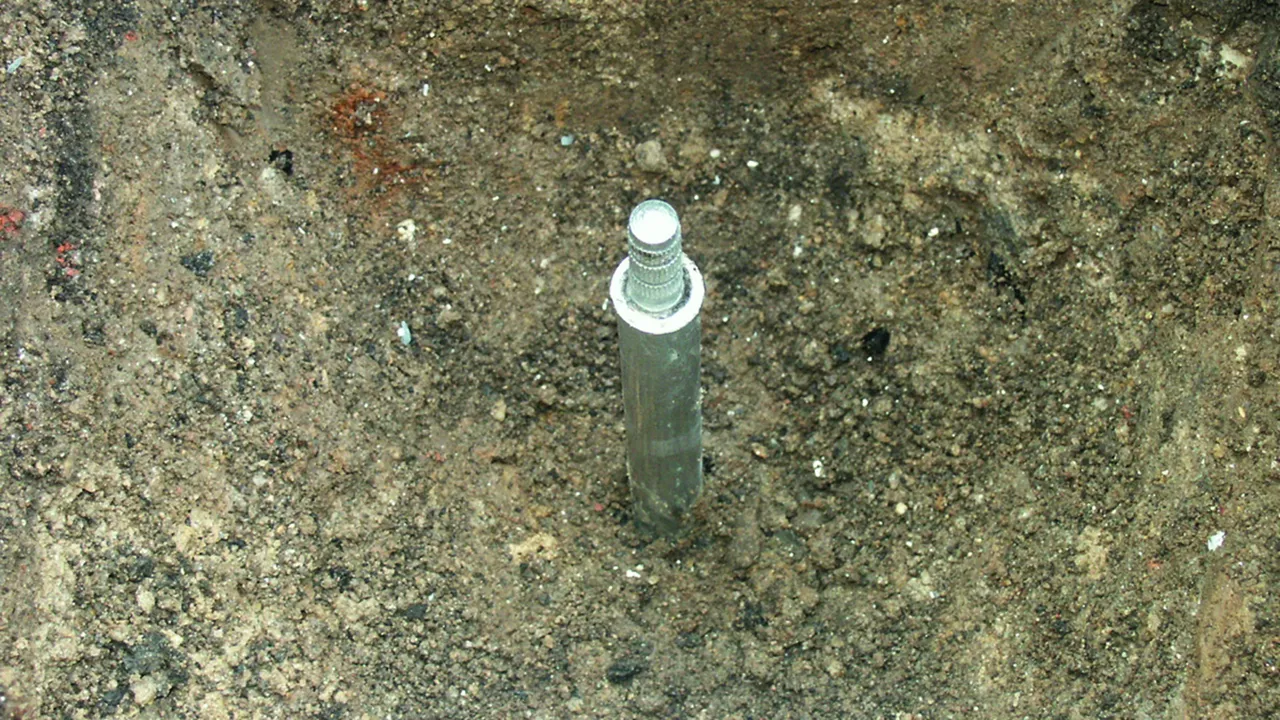

Piquets de terre

Pour la mise en place de systèmes de prise de terre pour les conducteurs de descente ou les stations de transformateurs.Caractéristiques :

Pas d’élargissement de section au point d’accouplement
Accouplement autoverrouillant
Résistance à la corrosion
Stockage et transport faciles
Universellement utilisable en fonction des caractéristiques du sol
Valeurs de résistance constantes
Mise en place facile au moyen d’un marteau à percussion

Details

Inserts marteaux pour piquets de terre et électrodes de terre tubulaires

Typ Z

Avec triple molette.

4 Products

Part No. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Customs tariff No. (EU): 85389099, Gross weight: 2.50 kg, PU: 6.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau: St/tZn
Longueur - tige: 1000 mm
Diamètre Ø: 20 mm
Courant de court-circuit (AC 50 Hz/DC): 7,9 kA
Normes: NF EN 62561-2

produit : DEHN
Type: TE 20 1000 Z STTZN
Référence: 620101
ou équivalent

Certificates

Technical data

Matériau	St/tZn
Longueur - tige (l1)	1000 mm
Diamètre Ø (d1)	20 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Normes	NF EN 62561-2

Matériau	St/tZn
Longueur - tige (l1)	1000 mm
Diamètre Ø (d1)	20 mm
Diamètre - goujon	12 mm
Galvanisation à chaud - valeur individuelle :	~70 µm
Galvanisation à chaud - valeur moyenne :	≥ 55 µm
Résistance à la traction	410 N/mm²
Résistance statique à la traction (traction verticale)	env. 22000 N
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Normes	NF EN 62561-2

Product 620101 was added to Notepad.

Go to Notepad

Product 620101 was added to the cart.

Go to Web-Shop

Part No. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Customs tariff No. (EU): 85389099, Gross weight: 3.70 kg, PU: 6.00 pièce(s)

Predecessor

Images

Open PDF

Additional information

CAD files

Matériau: St/tZn
Longueur - tige: 1500 mm
Diamètre Ø: 20 mm
Courant de court-circuit (AC 50 Hz/DC): 7,9 kA
Normes: NF EN 62561-2

produit : DEHN
Type: TE 20 1500 Z STTZN
Référence: 620151
ou équivalent

Certificates

Technical data

Matériau	St/tZn
Longueur - tige (l1)	1500 mm
Diamètre Ø (d1)	20 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Normes	NF EN 62561-2

Matériau	St/tZn
Longueur - tige (l1)	1500 mm
Diamètre Ø (d1)	20 mm
Diamètre - goujon	12 mm
Galvanisation à chaud - valeur individuelle :	~70 µm
Galvanisation à chaud - valeur moyenne :	≥ 55 µm
Résistance à la traction	410 N/mm²
Résistance statique à la traction (traction verticale)	env. 22000 N
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Normes	NF EN 62561-2

Product 620151 was added to Notepad.

Go to Notepad

Product 620151 was added to the cart.

Go to Web-Shop

Part No. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Customs tariff No. (EU): 85389099, Gross weight: 3.72 kg, PU: 6.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau: St/tZn
Longueur - tige: 1000 mm
Diamètre Ø: 25 mm
Courant de court-circuit (AC 50 Hz/DC): 12,3 kA
Normes: NF EN 62561-2

produit : DEHN
Type: TE 25 1000 Z STTZN
Référence: 625101
ou équivalent

Certificates

Technical data

Matériau	St/tZn
Longueur - tige (l1)	1000 mm
Diamètre Ø (d1)	25 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Normes	NF EN 62561-2

Matériau	St/tZn
Longueur - tige (l1)	1000 mm
Diamètre Ø (d1)	25 mm
Diamètre - goujon	15 mm
Galvanisation à chaud - valeur individuelle :	~70 µm
Galvanisation à chaud - valeur moyenne :	≥ 55 µm
Résistance à la traction	410 N/mm²
Résistance statique à la traction (traction verticale)	env. 32000 N
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Normes	NF EN 62561-2

Product 625101 was added to Notepad.

Go to Notepad

Product 625101 was added to the cart.

Go to Web-Shop

Part No. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Customs tariff No. (EU): 85389099, Gross weight: 5.72 kg, PU: 6.00 pièce(s)

Predecessor

Images

Open PDF

Additional information

CAD files

Matériau: St/tZn
Longueur - tige: 1500 mm
Diamètre Ø: 25 mm
Courant de court-circuit (AC 50 Hz/DC): 12,3 kA
Normes: NF EN 62561-2

produit : DEHN
Type: TE 25 1500 Z STTZN
Référence: 625151
ou équivalent

Certificates

Technical data

Matériau	St/tZn
Longueur - tige (l1)	1500 mm
Diamètre Ø (d1)	25 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Normes	NF EN 62561-2

Matériau	St/tZn
Longueur - tige (l1)	1500 mm
Diamètre Ø (d1)	25 mm
Diamètre - goujon	15 mm
Galvanisation à chaud - valeur individuelle :	~70 µm
Galvanisation à chaud - valeur moyenne :	≥ 55 µm
Résistance à la traction	410 N/mm²
Résistance statique à la traction (traction verticale)	env. 32000 N
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Normes	NF EN 62561-2

Product 625151 was added to Notepad.

Go to Notepad

Product 625151 was added to the cart.

Go to Web-Shop

Typ AZ

Avec tenon moleté décalé.

2 Products

Part No. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Customs tariff No. (EU): 85389099, Gross weight: 2.43 kg, PU: 6.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Longueur - tige: 1000 mm
Diamètre Ø: 20 mm
Courant de court-circuit (AC 50 Hz/DC): 4,2 kA
Normes: NF EN 62561-2

produit : DEHN
Type: TE 20 1000 AZ V4A
Référence: 620903
ou équivalent

Certificates

Technical data

Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Longueur - tige (l1)	1000 mm
Diamètre Ø (d1)	20 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Normes	NF EN 62561-2

Protection de l'élément	Dt.Pat. N° P 32 22 201.7
Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Longueur - tige (l1)	1000 mm
Diamètre Ø (d1)	20 mm
Diamètre - goujon	10 / 13 mm
Résistance à la traction	500-730 N/mm²
Conductance spécifique	≥ 1,25 m / ohm mm²
Résistance spécifique	≤ 0,8 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Normes	NF EN 62561-2

Product 620903 was added to Notepad.

Go to Notepad

Product 620903 was added to the cart.

Go to Web-Shop

Part No. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Customs tariff No. (EU): 85389099, Gross weight: 3.67 kg, PU: 6.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Longueur - tige: 1500 mm
Diamètre Ø: 20 mm
Courant de court-circuit (AC 50 Hz/DC): 4,2 kA
Normes: NF EN 62561-2

produit : DEHN
Type: TE 20 1500 AZ V4A
Référence: 620902
ou équivalent

Certificates

Technical data

Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Longueur - tige (l1)	1500 mm
Diamètre Ø (d1)	20 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Normes	NF EN 62561-2

Protection de l'élément	Dt.Pat. N° P 32 22 201.7
Matériau	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Longueur - tige (l1)	1500 mm
Diamètre Ø (d1)	20 mm
Diamètre - goujon	10 / 13 mm
Résistance à la traction	500-730 N/mm²
Conductance spécifique	≥ 1,25 m / ohm mm²
Résistance spécifique	≤ 0,8 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Normes	NF EN 62561-2

Product 620902 was added to Notepad.

Go to Notepad

Product 620902 was added to the cart.

Go to Web-Shop
