Tresses de pontage

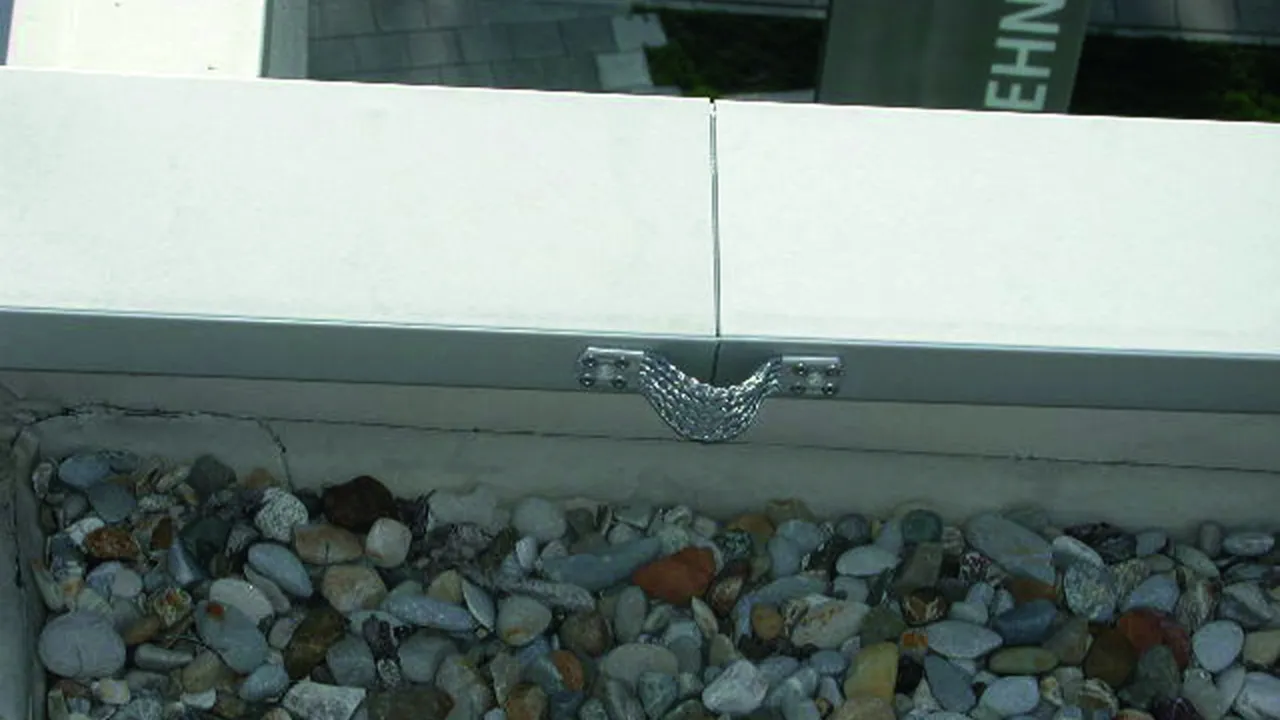

Pour connecteur les revêtements métalliques (rivets ou vis), comme pièce de compensation de la dilation pour les câbles ronds ou pour compenser certaines variations de longueur dues à la température pour les câbles ronds ; Raccordement par ex. avec raccord KS référence 301 019

Consignes d’utilisation :
Selon DIN EN 62305-3 Bbl. 1, doivent être utilisés pour le raccordement d'épaisseurs de matériau ≥ 0,5 mm quatre rivets Ø5 mm, ou pour des épaisseurs de matériau ≥ 2 mm deux vis à tôle Ø6,3 mm en INOX (des deux côtés).

Version courte

2 Products

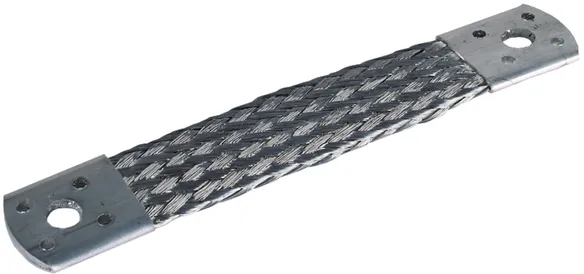

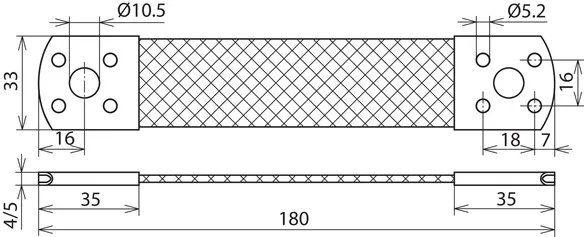

Part No. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Customs tariff No. (EU): 85359000, Gross weight: 36.00 g, PU: 10.00 pièce(s)

Images

Additional information


Matériau: Al
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 AL
Référence: 377015
ou équivalent

Certificates



Technical data

Matériau Al
Longueur (lG ) 180 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Product 377015 was added to Notepad.

Go to Notepad

Product 377015 was added to the cart.

Go to Web-Shop

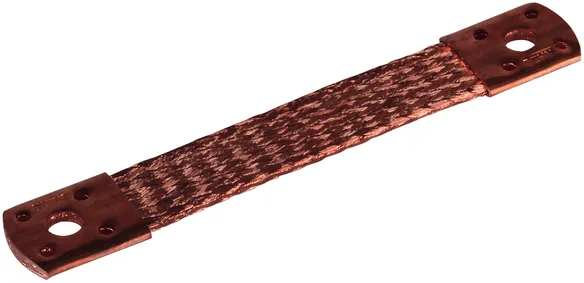

Part No. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 10.00 pièce(s)

Images

Additional information


Matériau: Cu
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 CU
Référence: 377007
ou équivalent

Certificates



Technical data

Matériau Cu
Longueur (lG ) 180 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Product 377007 was added to Notepad.

Go to Notepad

Product 377007 was added to the cart.

Go to Web-Shop

Version courte pour la fixation avec vis autoperceuse

1 Product

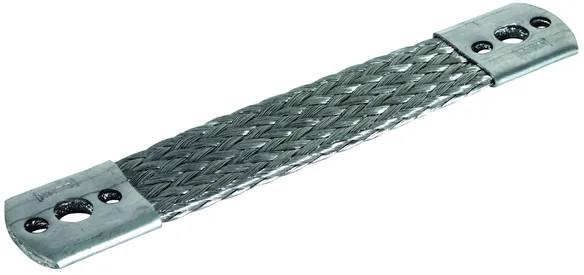

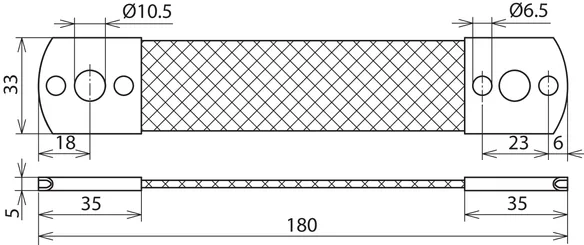

Part No. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Customs tariff No. (EU): 85359000, Gross weight: 37.05 g, PU: 100.00 pièce(s)

Images

Additional information


Matériau: Al
Longueur: 180 mm
Fixation: [4x] Ø6,5 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B6.5 AL
Référence: 377045
ou équivalent

Certificates



Technical data

Matériau Al
Longueur (lG ) 180 mm
Section 50 mm2
Fixation [4x] Ø6,5 / [2x] Ø10,5 mm
Fixation avec vis autoperceuse / vis
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Product 377045 was added to Notepad.

Go to Notepad

Product 377045 was added to the cart.

Go to Web-Shop

Version longue avec perçage central

Remarque : 2 pièces de dilatation peuvent être connectées avec une vis M10 x 20 mm et un écrou aux points d'intersection.

2 Products

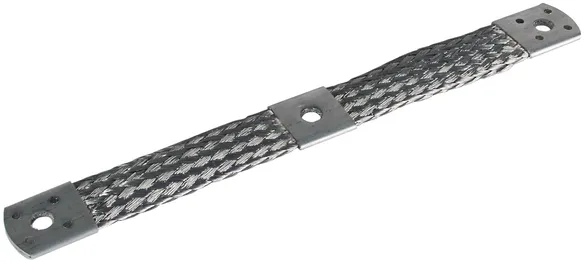

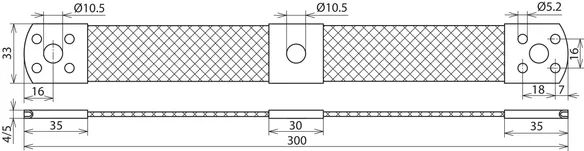

Part No. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Customs tariff No. (EU): 85359000, Gross weight: 59.00 g, PU: 10.00 pièce(s)

Predecessor

Images

Additional information


Matériau: Al
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5,2 AL
Référence: 377115
ou équivalent

Certificates



Technical data

Matériau Al
Longueur (lG ) 300 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central 10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Product 377115 was added to Notepad.

Go to Notepad

Product 377115 was added to the cart.

Go to Web-Shop

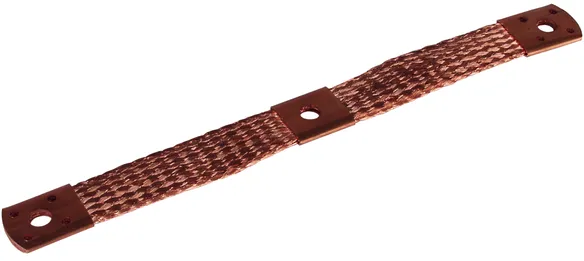

Part No. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Customs tariff No. (EU): 85359000, Gross weight: 172.00 g, PU: 10.00 pièce(s)

Images

Additional information


Matériau: Cu
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5.2 CU
Référence: 377107
ou équivalent

Certificates



Technical data

Matériau Cu
Longueur (lG ) 300 mm
Section 50 mm2
Fixation [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central 10,5 mm
Fixation avec rivets aveugles / vis
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.
