Regards de visite pour systèmes d'isolation thermique

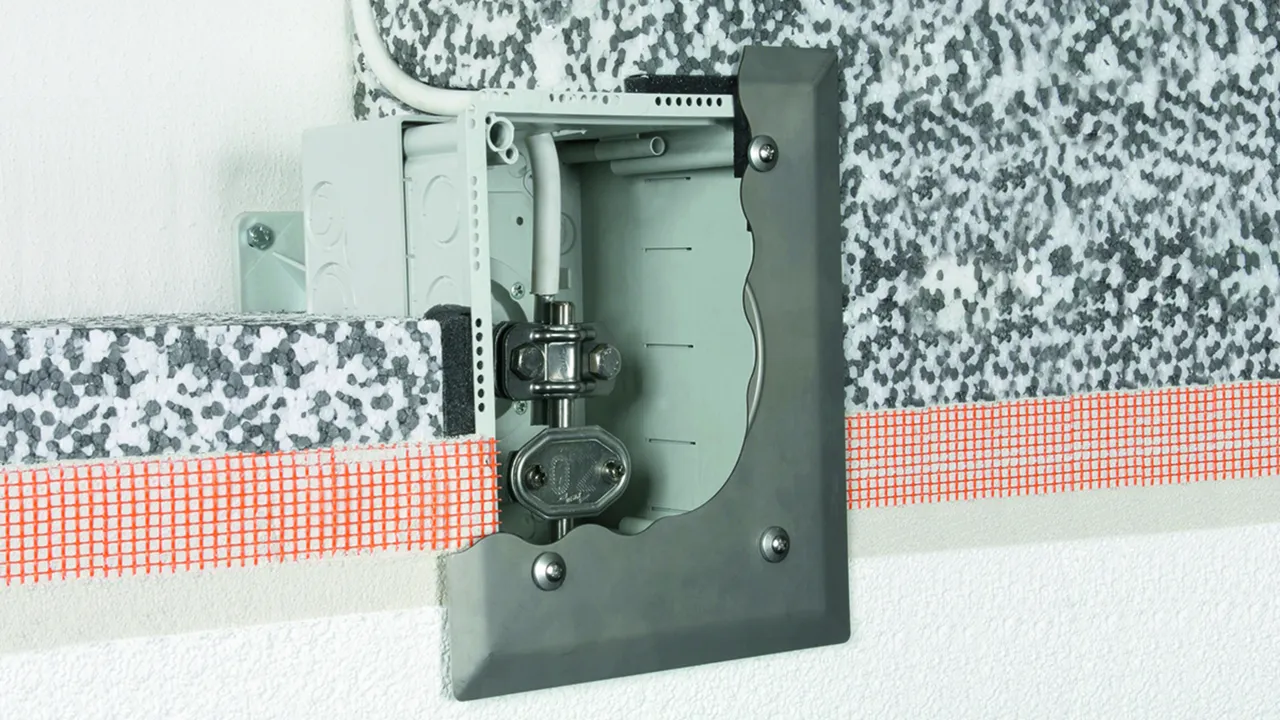

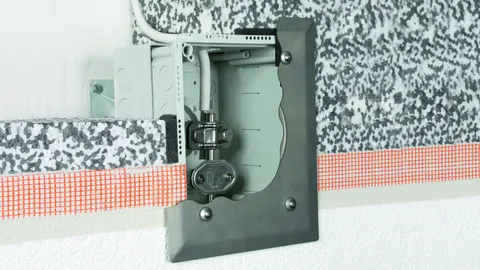

Le regard de visite téléscopique a été conçu pour une installation dans l’isolation thermique des bâtiments (une isolation complète), systèmes ETICS.
Une installation appropriée, résistante et étanche aux pluies battantes est assurée par leur conception (surface de collage pour fixer une bande d'arrêt d'eau gonflable) ainsi que par un couvercle spécialement développé et équipé d'un joint de contrôle en INOX.
Le regard de visite peut être réglé de 90 à 140 mm. Le support écarteur peut être utilisé lorsqu’un isolant thermique d’une largueur maximal de 320mm est mis en œuvre.
Les éléments de fixation nécessaires (vis et chevilles) ainsi qu'une protection en polystyrène (pour éviter une pollution pendant des travaux) sont compris dans la livraison.

Pour le passage des conducteurs (perforation) :
– Conducteur rond Ø8-10 mm
– Conducteur rond avec gaine en matière plastique Ø13 mm
– Conducteurs HVI Ø20-27 mm
– Conducteur plat 30x3,5 mm

La borne de séparation nécessaire ainsi que la plaquette numérotée sont à commander séparément.

Details

lorem ipsum

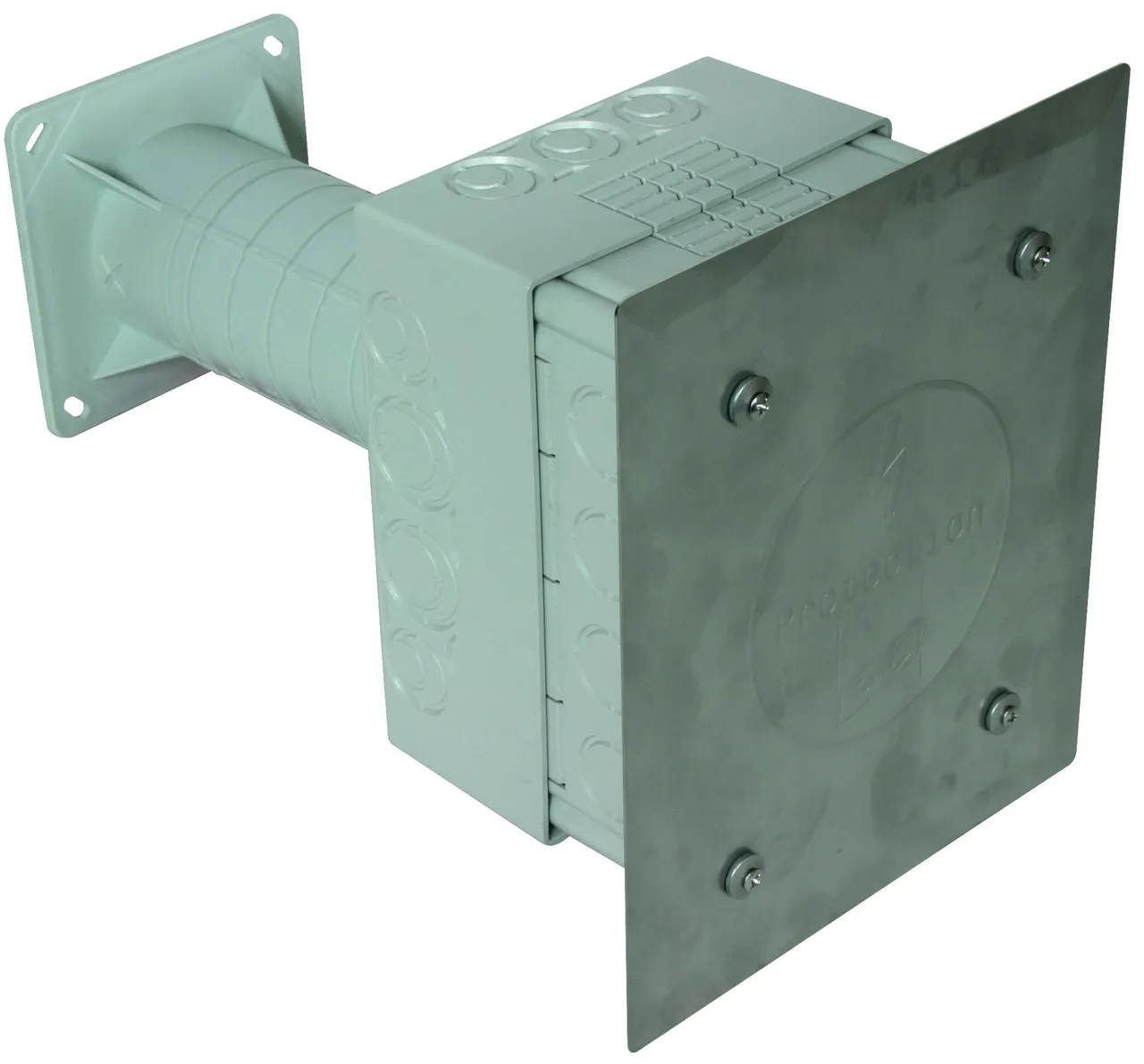

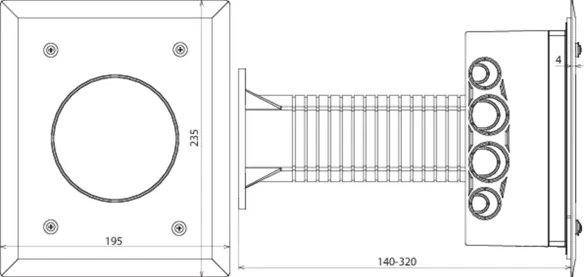

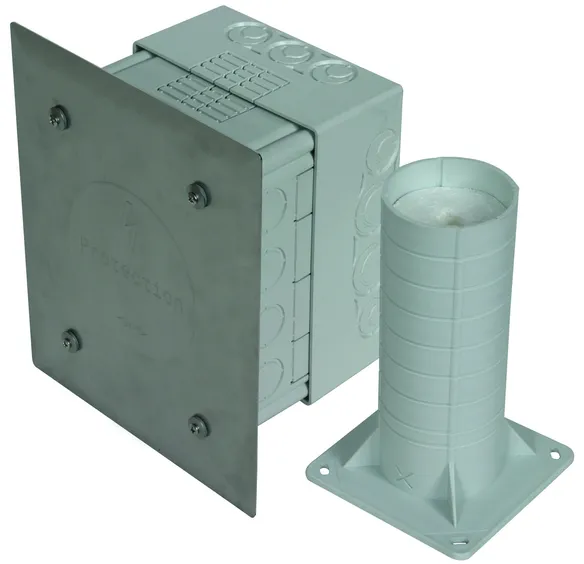

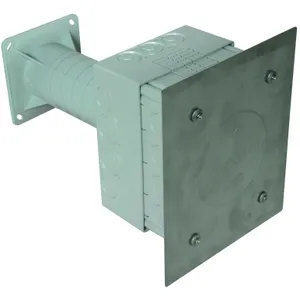

Regard de visite avec support écarteur

Pour une épaisseur de l'isolant de 140 mm à 320 mm.

1 Product

Part No. 476055 TSKS WDVS 185X140X88 AH50.200 K V2A

GTIN 4013364219755, Customs tariff No. (EU): 85359000, Gross weight: 1.02 kg, PU: 1.00 pièce(s)

Images

Additional information


Matériau - coffret: PC / ABS
Matériau - couvercle: INOX
Matériau - support écarteur: PP
Dimensions - support écarteur: 120 x 120 x 200 mm
Hauteur de montage: 90-320 mm

produit : DEHN
Type: TSKS WDVS 185X140X88 AH50.200 K V2A
Référence: 476055
ou équivalent



Technical data

Matériau - coffret PC / ABS
Dimensions - coffret 185 x 145 mm
Matériau - couvercle INOX
Matériau - support écarteur PP
Dimensions - support écarteur 120 x 120 x 200 mm
Hauteur de montage 90-320 mm

Product 476055 was added to Notepad.

Go to Notepad

Product 476055 was added to the cart.

Go to Web-Shop

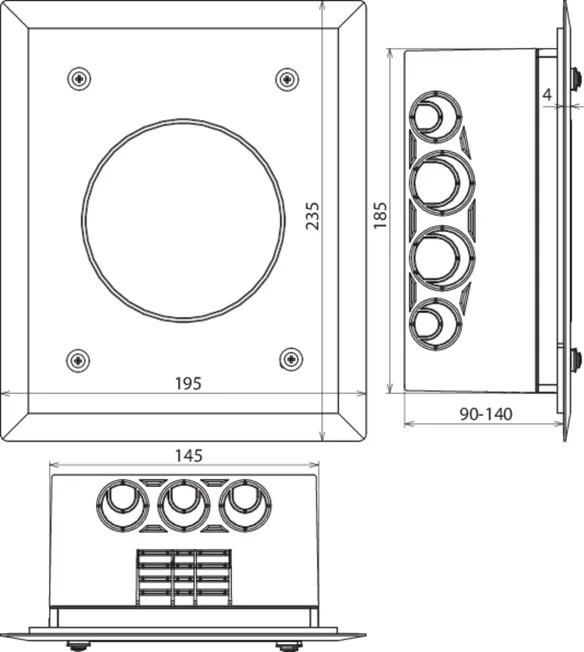

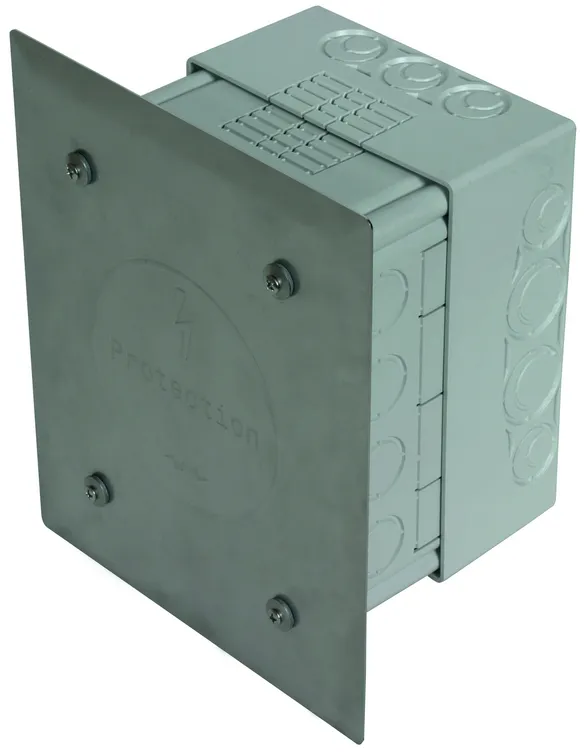

Regard de visite

Pour une épaisseur de l'isolant de 90 mm à 140 mm.

1 Product

Part No. 476050 TSK WDVS 180X140X88 K V2A

GTIN 4013364219717, Customs tariff No. (EU): 85359000, Gross weight: 1.02 kg, PU: 1.00 pièce(s)

Images

Additional information

Pour une intégration facile dans les systèmes composites d'isolation thermique externe,
avec surface adhésive pour les bandes d'étanchéité,
joint en plastique stabilisé aux UV et résistant aux intempéries
Matériau - coffret: PC / ABS
Matériau - couvercle: INOX
Hauteur de montage: 90-140 mm

produit : DEHN
Type: TSK WDVS 180X140X88 K V2A
Référence: 476050
ou équivalent



Technical data

Matériau - coffret PC / ABS
Dimensions - coffret 185 x 145 mm
Matériau - couvercle INOX
Hauteur de montage 90-140 mm

Product 476050 was added to Notepad.

Go to Notepad

Product 476050 was added to the cart.

Go to Web-Shop

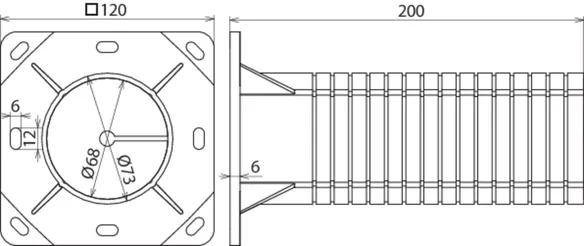

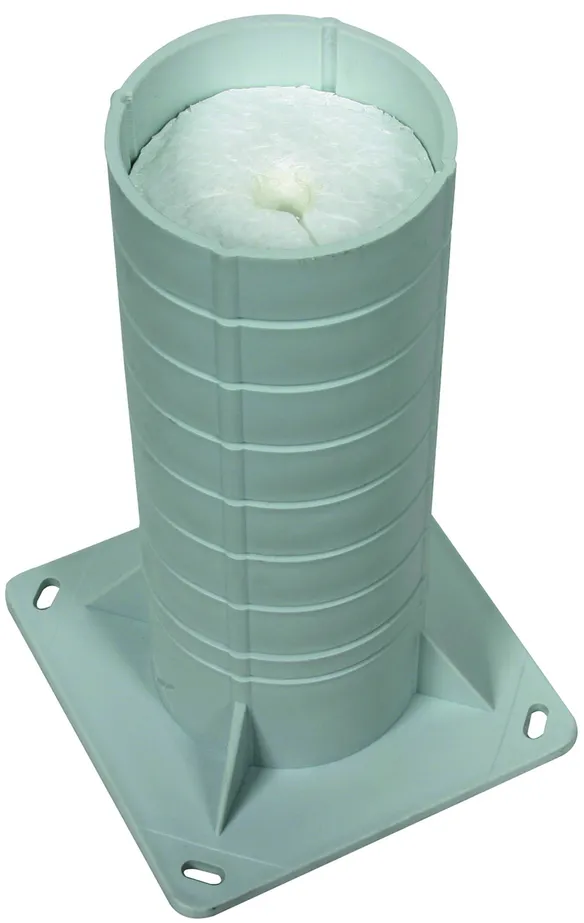

Support écarteur séparé

Version avec noyau en polystyrène (aucun pont thermique) pour la combinaison avec le regard de visite. Le support écarteur peut être raccourci de 10 mm, à savoir de 200 à 50 mm.

1 Product

Part No. 476053 AH TSK WDVS 50.200 K

GTIN 4013364219724, Customs tariff No. (EU): 39259080, Gross weight: 225.00 g, PU: 1.00 pièce(s)

Images

Additional information


Matériau - support écarteur: PP
Dimensions - support écarteur: 120 x 120 x 200 mm

produit : DEHN
Type: AH TSK WDVS 50.200 K
Référence: 476053
ou équivalent



Technical data

Matériau - support écarteur PP
Dimensions - support écarteur 120 x 120 x 200 mm
