Supports pour conducteurs et accessoires pour installation sur toits plats / toits métalliques

Plot béton

1 Product

Part No. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Customs tariff No. (EU): 68109100, Gross weight: 8.46 kg, PU: 120.00 pièce(s)

Images

Additional information


Poids total: 8,5 kg
Diamètre Ø: 240 mm
Matériau: béton (C45/55)
Matériau - clavette/adaptateur: INOX

produit : DEHN
Type: BES 8.5KG KT10 16 D240 SET
Référence: 102075
ou équivalent

Certificates



Technical data

Poids total 8,5 kg
Diamètre Ø 240 mm
Matériau béton (C45/55)
Matériau - clavette/adaptateur INOX

Product 102075 was added to Notepad.

Go to Notepad

Product 102075 was added to the cart.

Go to Web-Shop

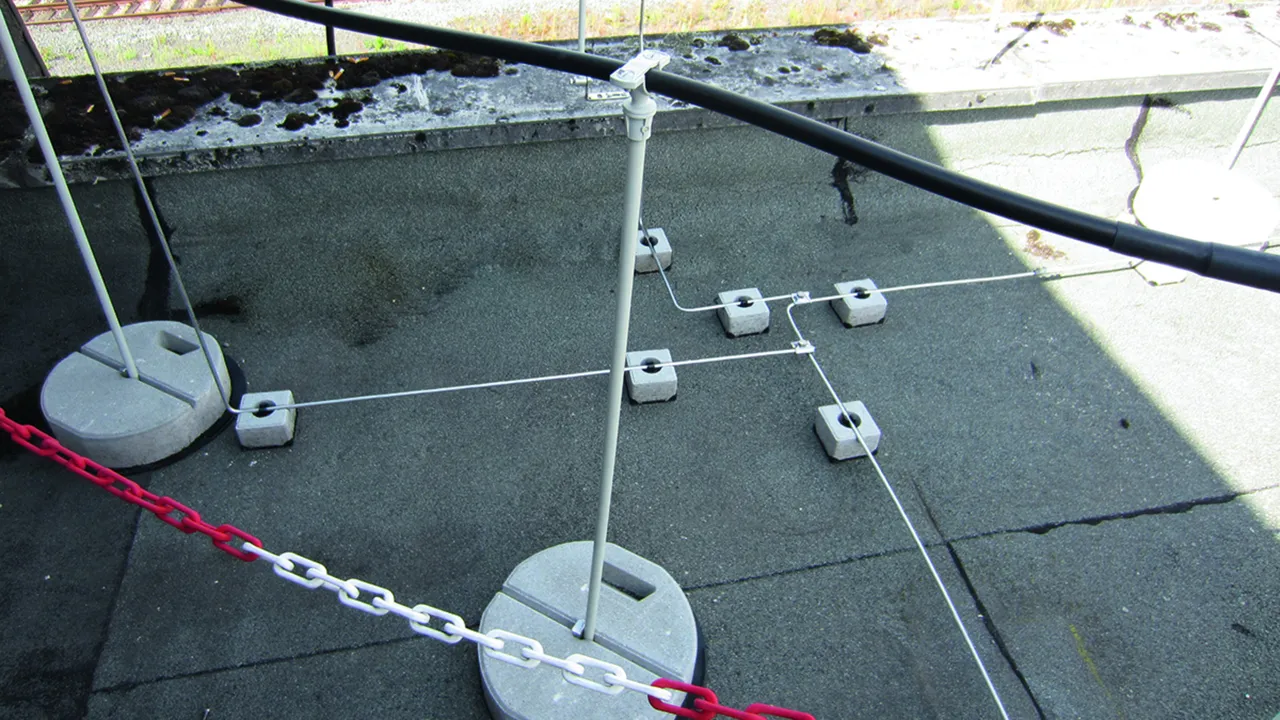

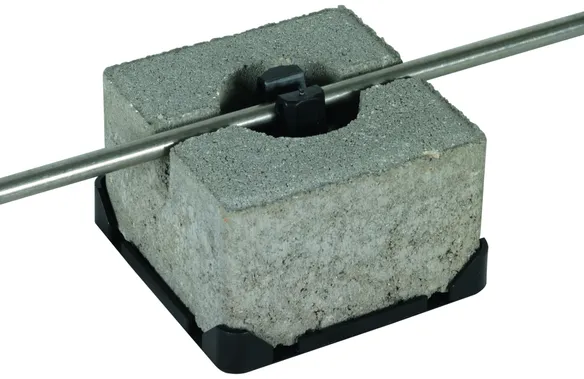

Plot béton pour toits plats

1 Product

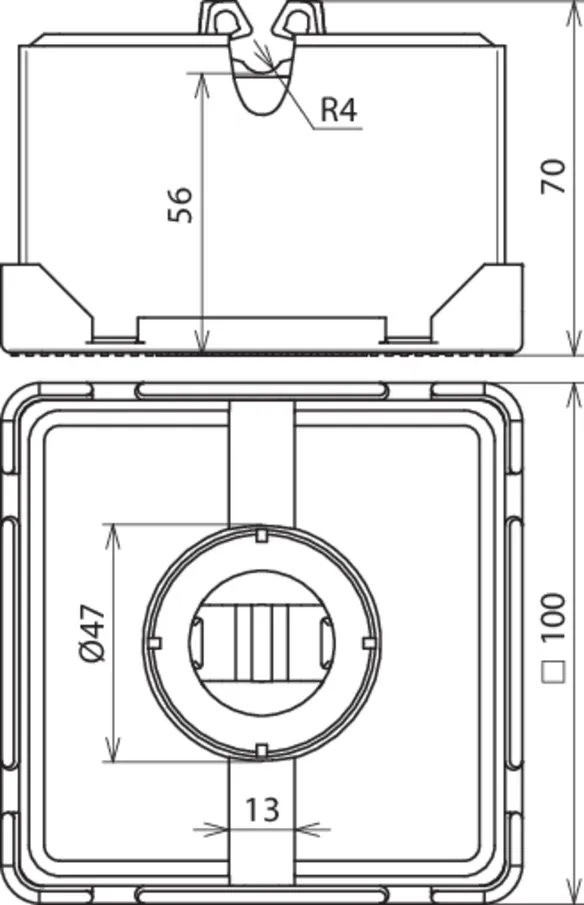

Part No. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Customs tariff No. (EU): 68109100, Gross weight: 1.05 kg, PU: 10.00 pièce(s)

Images

Additional information


Guidage du conducteur: libre
Matériau - support conducteur: matière plastique
Support conducteur rd: 8 mm
Plot: béton (C35/45)
Poids: 1 kg

produit : DEHN
Type: DLH FB 8 LO 100X100X70
Référence: 253015
ou équivalent



Technical data

Guidage du conducteur libre
Matériau - support conducteur matière plastique
Support conducteur rd 8 mm
Plot béton (C35/45)
Poids 1 kg

Product 253015 was added to Notepad.

Go to Notepad

Product 253015 was added to the cart.

Go to Web-Shop

Adaptateur pour la pose de conducteurs HVI / HVI light / HVI light plus sur toits plats

1 Product

Part No. 253026 RLA 20 FB K SW

GTIN 4013364100169, Customs tariff No. (EU): 39269097, Gross weight: 9.50 g, PU: 50.00 pièce(s)

Images

Additional information

Adaptateur pour la pose du conducteur HVI sur toit plat
Adaptateur pour la pose du conducteur HVI sur toit plat ou
du conducteur HVI light pour l’encastrement sur
un support de toiture de type FB (référence 253 015) ou
type KF (référence 253 030)
Couleur: noir ●
Support conducteur rd: 20-21 mm

produit : DEHN
Type: RLA 20 FB K SW
Référence: 253026
ou équivalent



Technical data

Matériau matière plastique
Couleur noir ●
Support conducteur rd 20-21 mm

Product 253026 was added to Notepad.

Go to Notepad

Product 253026 was added to the cart.

Go to Web-Shop

Plaque de base

1 Product

Part No. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Customs tariff No. (EU): 85389099, Gross weight: 196.67 g, PU: 24.00 pièce(s)

Images

Additional information


Diamètre Ø: 300 mm
Diamètre Ø - connecteur à enficher: 10 mm
Hauteur: 60 mm
Matériau: matière plastique

produit : DEHN
Type: GP B10 H60 D300 KS GR
Référence: 253300
ou équivalent



Technical data

Diamètre Ø 300 mm
Diamètre Ø - connecteur à enficher 10 mm
Hauteur 60 mm
Matériau matière plastique
Couleur gris ●

Product 253300 was added to Notepad.

Go to Notepad

Product 253300 was added to the cart.

Go to Web-Shop

Support de conducteurs de toit

1 Product

Part No. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Customs tariff No. (EU): 85389099, Gross weight: 205.40 g, PU: 25.00 pièce(s)

Images

Additional information

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec joint rond et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: Ø20-25 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH RSF ZS 20 23 V2A
Référence: 202850
ou équivalent

Certificates



Technical data

Matériau - support pour conducteurs de toiture INOX
Matériau – support conducteur INOX
Plage de serrage Ø20-25 mm
Support conducteur rd 20-23 mm
Normes DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202850 was added to Notepad.

Go to Notepad

Product 202850 was added to the cart.

Go to Web-Shop

Support pour conducteurs

1 Product

Part No. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Customs tariff No. (EU): 85389099, Gross weight: 94.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support du conducteur avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Matériau: INOX
Support conducteur rd: 20-23 mm
Hauteur totale - support conducteur: 87 mm
Boulon: Ø10 mm

produit : DEHN
Type: LH ZS 20 23 DS10 L75 V2A
Référence: 253289
ou équivalent

Certificates



Technical data

Matériau INOX
Support conducteur rd 20-23 mm
Hauteur totale - support conducteur 87 mm
Boulon Ø10 mm

Product 253289 was added to Notepad.

Go to Notepad

Product 253289 was added to the cart.

Go to Web-Shop

Support pour conducteurs

1 Product

Part No. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Customs tariff No. (EU): 85389099, Gross weight: 182.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support du conducteur pour la pose de conducteur HVI INOX
Support du conducteur avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Matériau: INOX
Support conducteur rd: 20-23 mm
Hauteur totale - support conducteur: 125 mm
Boulon: Ø16 mm (clavettes)

produit : DEHN
Type: LH ZS 20 23 KT D16 L85 V2A
Référence: 253279
ou équivalent

Certificates



Technical data

Matériau INOX
Support conducteur rd 20-23 mm
Hauteur totale - support conducteur 125 mm
Boulon Ø16 mm (clavettes)

Product 253279 was added to Notepad.

Go to Notepad

Product 253279 was added to the cart.

Go to Web-Shop

Plaque de protection

1 Product

Part No. 102060 ULP KS D280 SW

GTIN 4013364094987, Customs tariff No. (EU): 39269097, Gross weight: 139.90 g, PU: 1.00 pièce(s)

Images

Additional information


Diamètre Ø extérieur: 280 mm
Diamètre Ø intérieur: 270 mm
Matériau: EVA
Couleur: noir ●

produit : DEHN
Type: ULP KS D280 SW
Référence: 102060
ou équivalent



Technical data

Diamètre Ø extérieur 280 mm
Diamètre Ø intérieur 270 mm
Matériau EVA
Couleur noir ●

Product 102060 was added to Notepad.

Go to Notepad

Product 102060 was added to the cart.

Go to Web-Shop

Support écarteur à longueur variable pour HVI Light

1 Product

Part No. 105460 DIDH PAE 17 D16 750 AL V2A

GTIN 4013364381513, Customs tariff No. (EU): 85389099, Gross weight: 577.40 g, PU: 1.00 pièce(s)

Images

Additional information

Support à longueur variable pour conducteur HVI Light
Avec borne MV pour le raccordement
Rd 16 mm / Rd 8-10 mm.
La base en béton (article n ° 102 010, poids 17 kg) et protection (article n ° 102 050) à commander séparément
Plage de serrage rd - borne MV: Al
Longueur - support écarteur: 750 mm
Support conducteur rd: 17 mm
Matériau - support conducteur: INOX
Plage de serrage rd - borne MV: 8-10 / 16 mm
Matériau - borne: Al
Longueur fermeture variable: 350-900 mm
Vitesse maximale du vent en rafales (1 plot de 17 kg, l = 900 mm): 111 km/h
Vitesse maximale du vent en rafale (2 plots de 17 kg, l = 900 mm): 159 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DIDH PAE 17 D16 750 AL V2A
Référence: 105460
ou équivalent

Certificates



Technical data

Plage de serrage rd - borne MV Al
Longueur - support écarteur 750 mm
Support conducteur rd 17 mm
Matériau - support conducteur INOX
Plage de serrage rd - borne MV 8-10 / 16 mm
Matériau - borne Al
Longueur fermeture variable 350-900 mm
Vitesse maximale du vent en rafales (1 plot de 17 kg, l = 900 mm) 111 km/h
Vitesse maximale du vent en rafale (2 plots de 17 kg, l = 900 mm) 159 km/h
Normes IEC/TS 62561-8

Product 105460 was added to Notepad.

Go to Notepad

Product 105460 was added to the cart.

Go to Web-Shop

Plaque de protection

1 Product

Part No. 102050 ULP KS D370 SW

GTIN 4013364045996, Customs tariff No. (EU): 39269097, Gross weight: 217.00 g, PU: 1.00 pièce(s)

Images

Additional information


Diamètre Ø extérieur: 370 mm
Diamètre Ø intérieur: 360 mm
Matériau: EVA
Couleur : noir ●

produit : DEHN
Type: ULP KS D370 SW
Référence: 102050
ou équivalent



Technical data

Diamètre Ø extérieur 370 mm
Diamètre Ø intérieur 360 mm
Matériau EVA
Couleur noir ●

Product 102050 was added to Notepad.

Go to Notepad

Product 102050 was added to the cart.

Go to Web-Shop

Support de conducteurs de toit avec cosse de connexion

1 Product

Part No. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Customs tariff No. (EU): 85389099, Gross weight: 113.00 g, PU: 25.00 pièce(s)

Images

Additional information

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec cosse de raccordement en forme de Z et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH AL ZS 20 23 V2A
Référence: 202853
ou équivalent

Certificates



Technical data

Matériau - support pour conducteurs de toiture INOX
Matériau – support conducteur INOX
Fixation [4x] Ø5,2 / [2x] Ø6,5 mm
Support conducteur rd 20-23 mm
Normes DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202853 was added to Notepad.

Go to Notepad

Product 202853 was added to the cart.

Go to Web-Shop

Support écarteur pour conducteur HVI light / HVI light plus

2 Products

Part No. 106852 DH ZS 20 D16 500 GFK PA

GTIN 4013364119307, Customs tariff No. (EU): 85389099, Gross weight: 229.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur pour conducteur HVI light PRV
Support écarteur pour conducteur HVI light pour la zone
de terminaison ou la zone d’adaptation
du conducteur HVI light
par ex. pour le montage dans le plot béton à clavettes.
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,
facteur de matériel km = 0,7

couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Matériau - support conducteur / adaptateur : PA
Longueur: 500 mm
Distance d'isolement: 475 mm
Support conducteur rd : 20-21 mm
Filetage: M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm): 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DH ZS 20 D16 500 GFK PA
Référence: 106852
ou équivalent



Technical data

Matériau - support écarteur PRV
Matériau - support conducteur / adaptateur PA
Longueur (l1) 500 mm
Support conducteur rd 20-21 mm
Filetage M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm) 151 km/h
Normes IEC/TS 62561-8

Product 106852 was added to Notepad.

Go to Notepad

Product 106852 was added to the cart.

Go to Web-Shop

Part No. 106812 DH ZS 20 D16 1000 GFK PA

GTIN 4013364104907, Customs tariff No. (EU): 85389099, Gross weight: 435.10 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur pour conducteur HVI light PRV
Support écarteur pour conducteur HVI light pour la zone
de terminaison ou la zone d’adaptation
du conducteur HVI light
par ex. pour le montage dans le plot béton à clavettes.
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,
facteur de matériel km = 0,7

couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Matériau - support conducteur / adaptateur : PA
Longueur: 1000 mm
Distance d'isolement: 975 mm
Support conducteur rd : 20-21 mm
Filetage: M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm): 98 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DH ZS 20 D16 1000 GFK PA
Référence: 106812
ou équivalent



Technical data

Matériau - support écarteur PRV
Matériau - support conducteur / adaptateur PA
Longueur (l1) 1000 mm
Support conducteur rd 20-21 mm
Filetage M8
Vitesse de vent/rafales max. (1x socle 17 kg, distance - support 1000 mm) 98 km/h
Normes IEC/TS 62561-8

Product 106812 was added to Notepad.

Go to Notepad

Product 106812 was added to the cart.

Go to Web-Shop

Support de conducteurs de toit

1 Product

Part No. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Customs tariff No. (EU): 85389099, Gross weight: 157.80 g, PU: 25.00 pièce(s)

Images

Additional information

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec joint debout et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: 0,7-8 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH SF ZS 20 23 V2A
Référence: 202852
ou équivalent

Certificates



Technical data

Matériau - support pour conducteurs de toiture INOX
Matériau – support conducteur INOX
Plage de serrage 0,7-8 mm
Support conducteur rd 20-23 mm
Normes DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202852 was added to Notepad.

Go to Notepad

Product 202852 was added to the cart.

Go to Web-Shop

Plot béton

1 Product

Part No. 102340 BES 17KG KT16 ULP D337 SET

GTIN 4013364105119, Customs tariff No. (EU): 68109100, Gross weight: 17.82 kg, PU: 54.00 pièce(s)

Images

Additional information


Poids total: 17 kg
Plot: à clavettes Ø16 mm
Diamètre Ø: 337 mm
Matériau: béton (C45/55)
Matériau - clavettes: INOX

produit : DEHN
Type: BES 17KG KT16 ULP D337 SET
Référence: 102340
ou équivalent

Certificates



Technical data

Poids total 17 kg
Plot à clavettes Ø16 mm
Diamètre Ø 337 mm
Matériau béton (C45/55)
Matériau - clavettes INOX

Product 102340 was added to Notepad.

Go to Notepad

Product 102340 was added to the cart.

Go to Web-Shop

Plot béton

1 Product

Part No. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Customs tariff No. (EU): 68109100, Gross weight: 17.62 kg, PU: 54.00 pièce(s)

Images

Additional information


Poids: 17 kg
Logement: à clavettes Ø16 mm
Diamètre Ø: 337 mm
Matériau: béton (C45/55)
Matériau - clavette/adaptateur: INOX

produit : DEHN
Type: BES 17KG KT16 D337 SET
Référence: 102010
ou équivalent

Certificates



Technical data

Poids 17 kg
Logement à clavettes Ø16 mm
Diamètre Ø 337 mm
Matériau béton (C45/55)
Matériau - clavette/adaptateur INOX

Product 102010 was added to Notepad.

Go to Notepad

Product 102010 was added to the cart.

Go to Web-Shop

Plot béton

1 Product

Part No. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Customs tariff No. (EU): 68109100, Gross weight: 4.60 kg, PU: 24.00 pièce(s)

Images

Additional information


Type: carré, ouvert
Matériau: béton (C35/45)
Dimension: 180 x 180 x 70 mm

produit : DEHN
Type: BES 4.6KG SB10 180X180X70
Référence: 253301
ou équivalent



Technical data

Matériau béton (C35/45)
Dimension 180 x 180 x 70 mm

Product 253301 was added to Notepad.

Go to Notepad

Product 253301 was added to the cart.

Go to Web-Shop

Support pour conducteurs de toiture

1 Product

Part No. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Customs tariff No. (EU): 85389099, Gross weight: 4.89 kg, PU: 1.00 pièce(s)

Images

Additional information

Support de toiture pour la pose de conducteur HVI INOX
Support de toiture avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Version avec bloc de béton et plaque de protection
Poids total : env. 4,7 kg
Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Référence: 253229
ou équivalent

Certificates



Technical data

Matériau - support conducteur INOX
Support conducteur rd 20-23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253229 was added to Notepad.

Go to Notepad

Product 253229 was added to the cart.

Go to Web-Shop

Support pour conducteurs de toiture

1 Product

Part No. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 pièce(s)

Images

Additional information

Support de toiture pour la pose de conducteur HVI INOX
Support de toiture avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Version avec bloc de béton et plaque de protection
Poids total : env. 8,6 kg
Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Référence: 253239
ou équivalent

Certificates



Technical data

Matériau - support conducteur INOX
Support conducteur rd 20-23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253239 was added to Notepad.

Go to Notepad

Product 253239 was added to the cart.

Go to Web-Shop

Support de conducteurs de toit

1 Product

Part No. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Customs tariff No. (EU): 85389099, Gross weight: 212.40 g, PU: 25.00 pièce(s)

Images

Additional information

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec pli de serrage et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: ca. 18 / 22 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH KF ZS 20 23 V2A
Référence: 202851
ou équivalent

Certificates



Technical data

Matériau - support pour conducteurs de toiture INOX
Matériau – support conducteur INOX
Plage de serrage ca. 18 / 22 mm
Support conducteur rd 20-23 mm
Normes DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202851 was added to Notepad.

Go to Notepad

Product 202851 was added to the cart.

Go to Web-Shop
back to top
