Raccords parallèles

Pour le raccordement parallèle de deux conducteurs.

Pour diamètres identiques avec une vis

2 Products

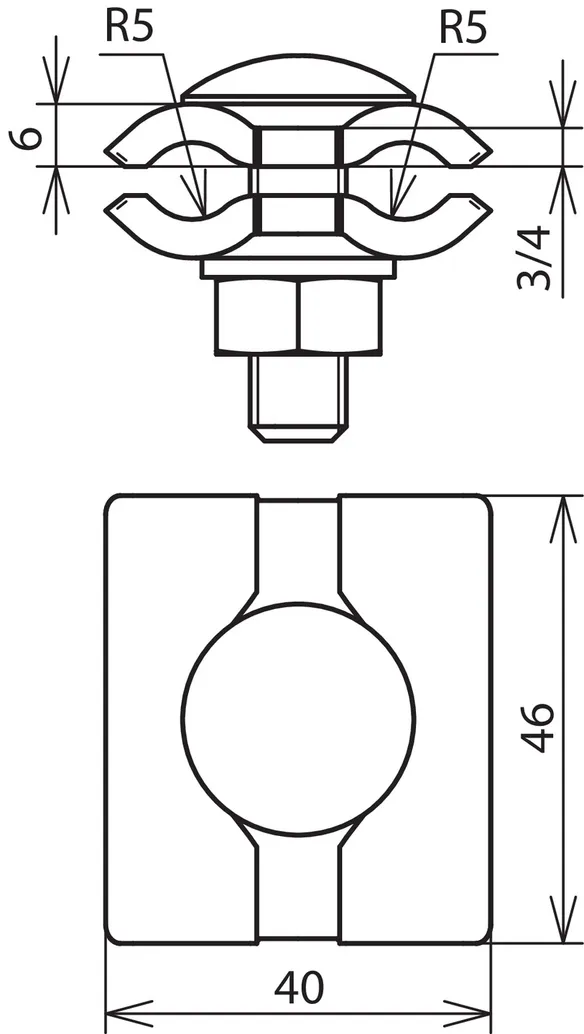

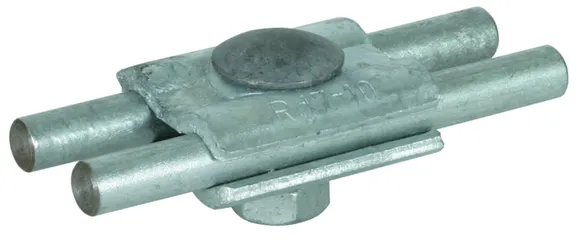

Part No. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 STTZN
Référence: 306020
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 4,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 306020 was added to Notepad.

Go to Notepad

Product 306020 was added to the cart.

Go to Web-Shop

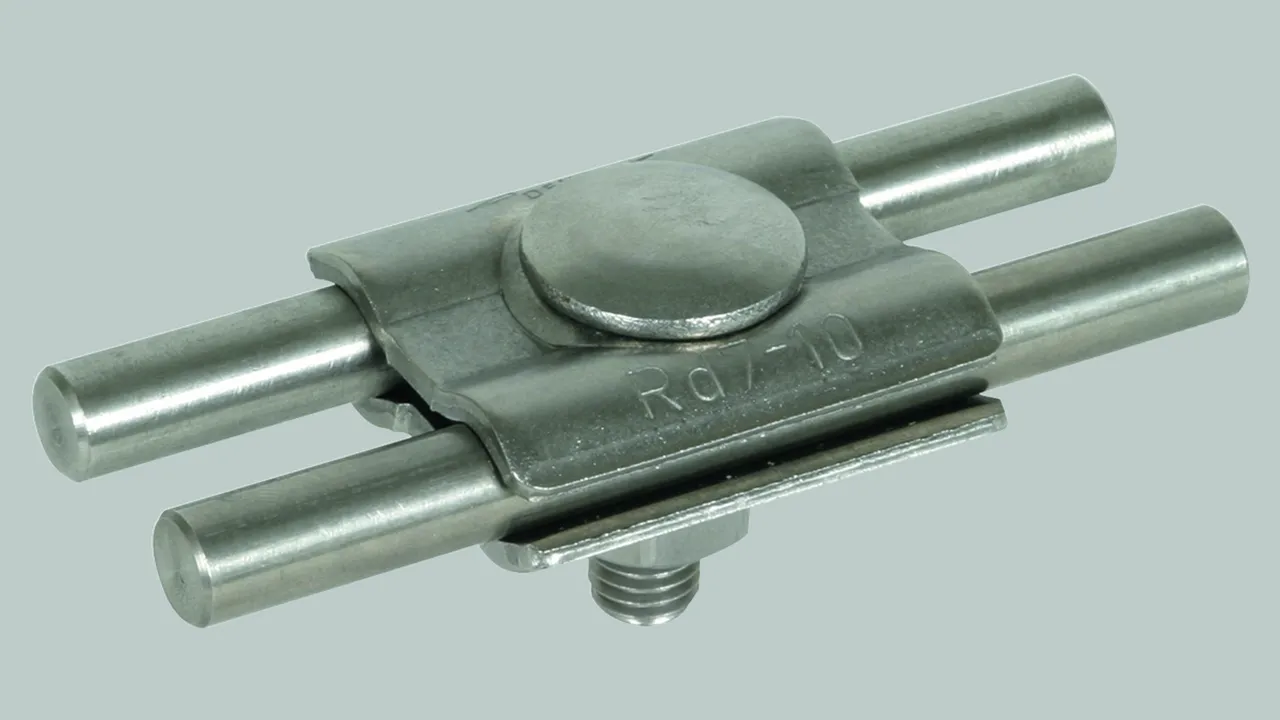

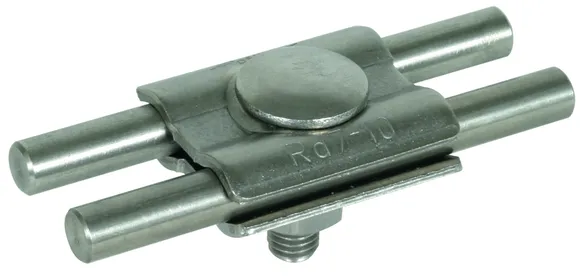

Part No. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 25-120 mm2
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 V4A
Référence: 306029
ou équivalent

Certificates



Technical data

Matériau - borne INOX (V4A)
Plage de serrage rd/rd 7-10 mm
Plage de serrage (multi-brins / câble) 25-120 mm2
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,9 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 306029 was added to Notepad.

Go to Notepad

Product 306029 was added to the cart.

Go to Web-Shop

Pour diamètres identiques avec deux vis

2 Products

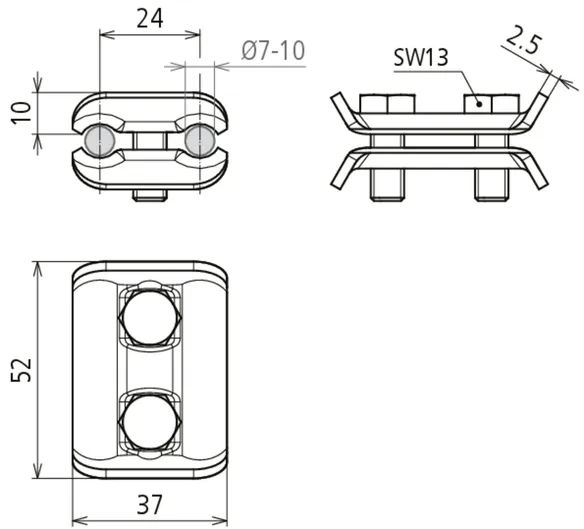

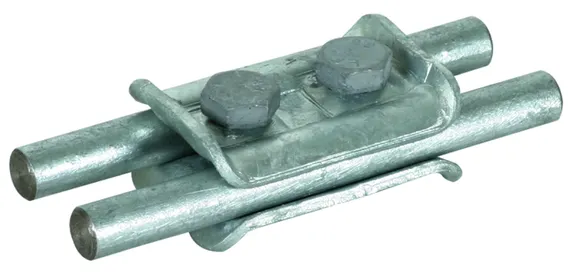

Part No. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 STTZN
Référence: 307000
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 307000 was added to Notepad.

Go to Notepad

Product 307000 was added to the cart.

Go to Web-Shop

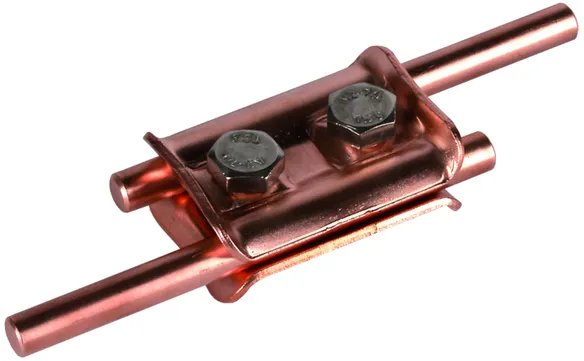

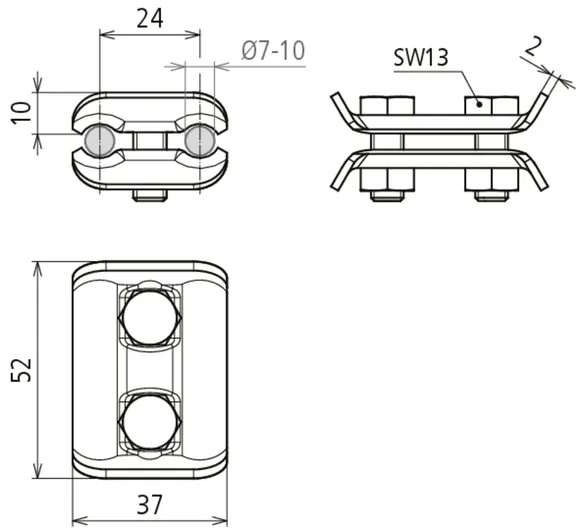

Part No. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Customs tariff No. (EU): 85359000, Gross weight: 106.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau - borne: Cu
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 CU
Référence: 307007
ou équivalent

Certificates



Technical data

Matériau - borne Cu
Plage de serrage rd/rd 7-10 mm
Plage de serrage (multi-brins / câble) 16-95 mm2
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 307007 was added to Notepad.

Go to Notepad

Product 307007 was added to the cart.

Go to Web-Shop

Pour différents diamètres avec une vis

2 Products

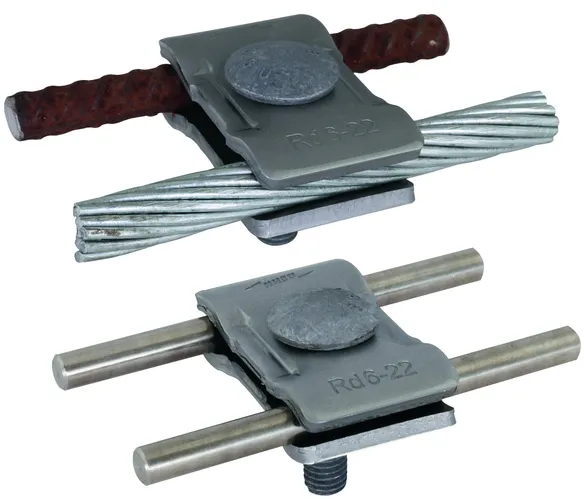

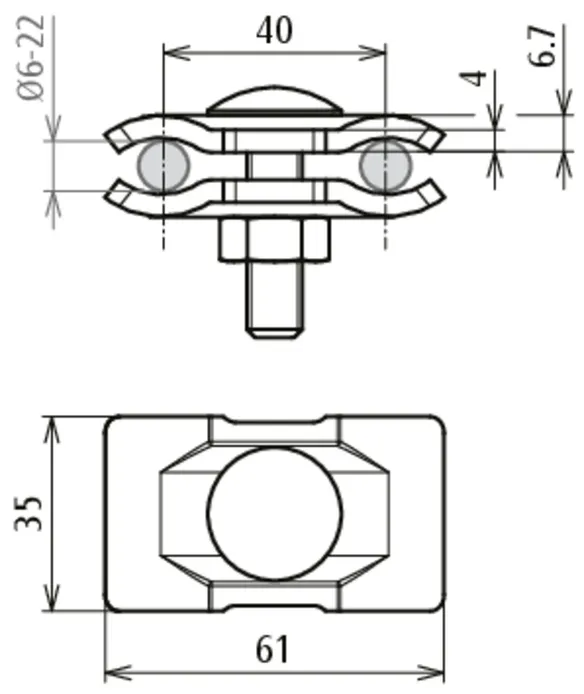

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 pièce(s)

Images

Additional information

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificates



Technical data

Matériau - borne St/nu
Plage de serrage rd/rd 6-22 / 6-22 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

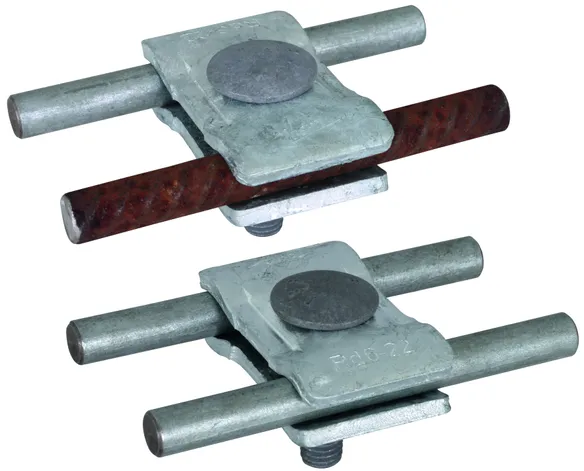

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 pièce(s)

Images

Additional information

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 6-22 / 6-22 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Pour différents diamètres 4-10 mm avec deux vis

2 Products

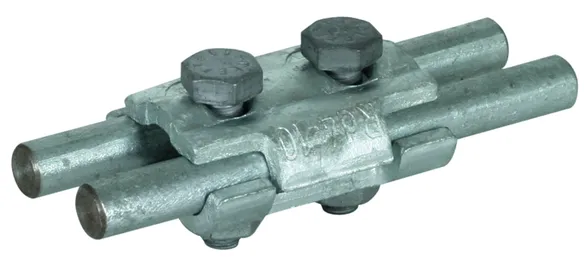

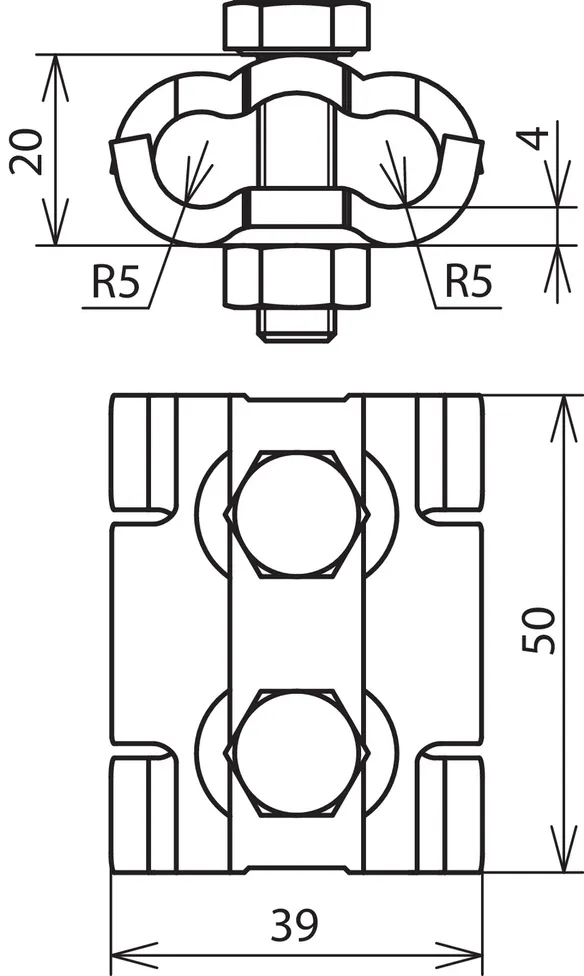

Part No. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau - borne: St/tZn
Plage de serrage rd/rd: 4-10 mm
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 STTZN
Référence: 305000
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 4-10 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 305000 was added to Notepad.

Go to Notepad

Product 305000 was added to the cart.

Go to Web-Shop

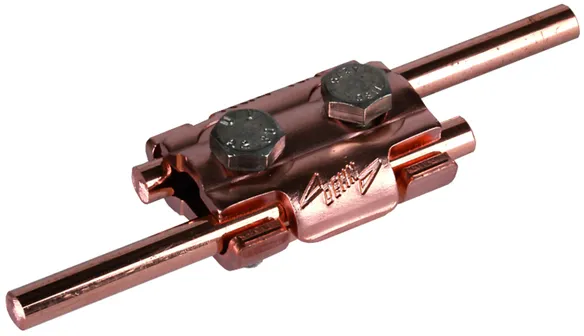

Part No. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Customs tariff No. (EU): 85369095, Gross weight: 153.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau - borne: Cu
Plage de serrage rd/rd: 4-10 mm
Plage de serrage (multi-brins / câble): 10-70 mm2
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 CU
Référence: 305007
ou équivalent

Certificates



Technical data

Matériau - borne Cu
Plage de serrage rd/rd 4-10 mm
Plage de serrage (multi-brins / câble) 10-70 mm2
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13,6 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 305007 was added to Notepad.

Go to Notepad

Product 305007 was added to the cart.

Go to Web-Shop

Pour différents diamètres de conducteurs (petit)

Avec filetage dans la partie inférieure et contre-écrou M8.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm2 en Cu.

1 Product

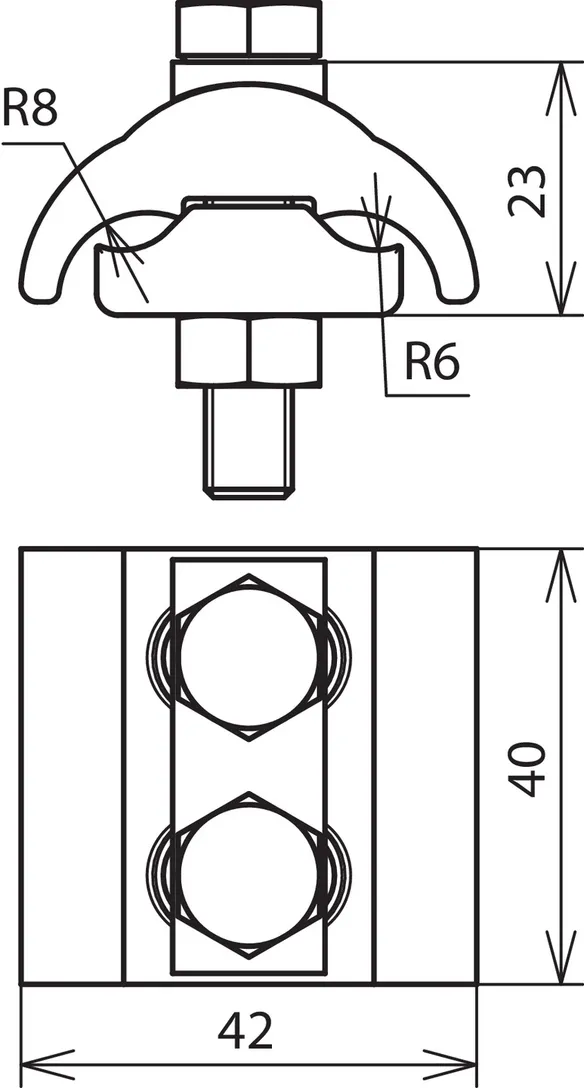

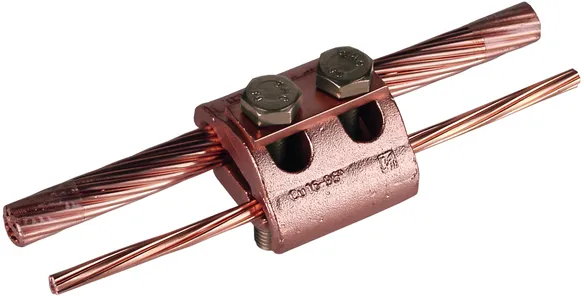

Part No. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Customs tariff No. (EU): 85359000, Gross weight: 238.30 g, PU: 25.00 pièce(s)

Images

Additional information


Matériau - borne: Cu
Plage de serrage rd/rd: 5-12,5 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 45 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.12.5 SKM8X45 CU
Référence: 306100
ou équivalent

Certificates



Technical data

Matériau - borne Cu
Plage de serrage rd/rd 5-12,5 mm
Plage de serrage (multi-brins / câble) 16-95 mm2
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13,6 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 306100 was added to Notepad.

Go to Notepad

Product 306100 was added to the cart.

Go to Web-Shop

Pour différents diamètres de conducteurs (grand)

Avec filetage dans la partie inférieure et contre-écrou M10.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm2 en Cu.

1 Product

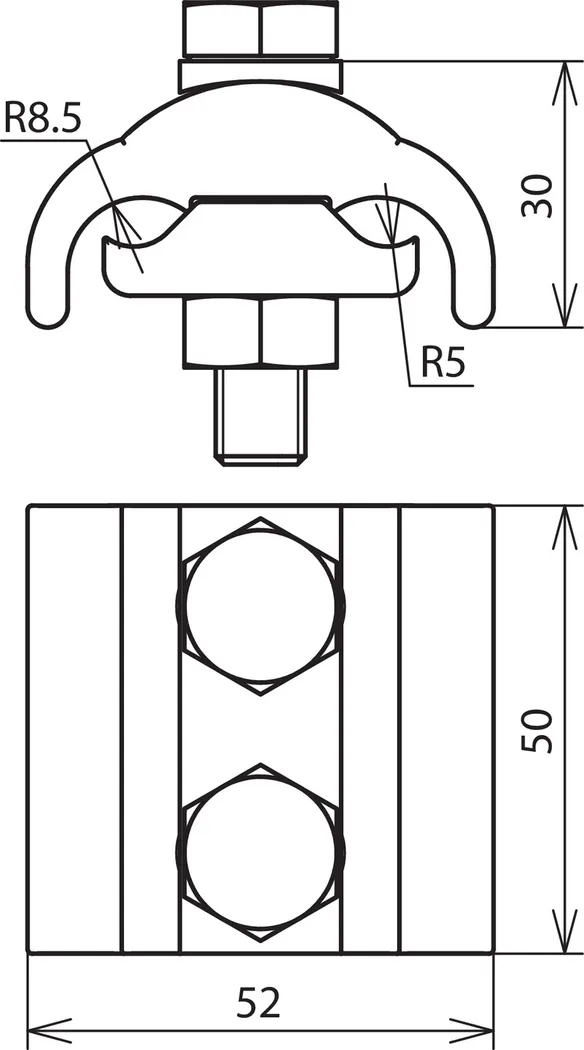

Part No. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Customs tariff No. (EU): 85359000, Gross weight: 412.00 g, PU: 25.00 pièce(s)

Images

Additional information


Matériau - borne: Cu
Plage de serrage rd/rd: 5-16 mm
Plage de serrage (multi-brins / câble): 16-150 mm2
Vis: M10 x 50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.16 SKM10X50 CU
Référence: 306101
ou équivalent

Certificates



Technical data

Matériau - borne Cu
Plage de serrage rd/rd 5-16 mm
Plage de serrage (multi-brins / câble) 16-150 mm2
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13,6 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 306101 was added to Notepad.

Go to Notepad

Product 306101 was added to the cart.

Go to Web-Shop
