Tubes support pour conducteur HVI long

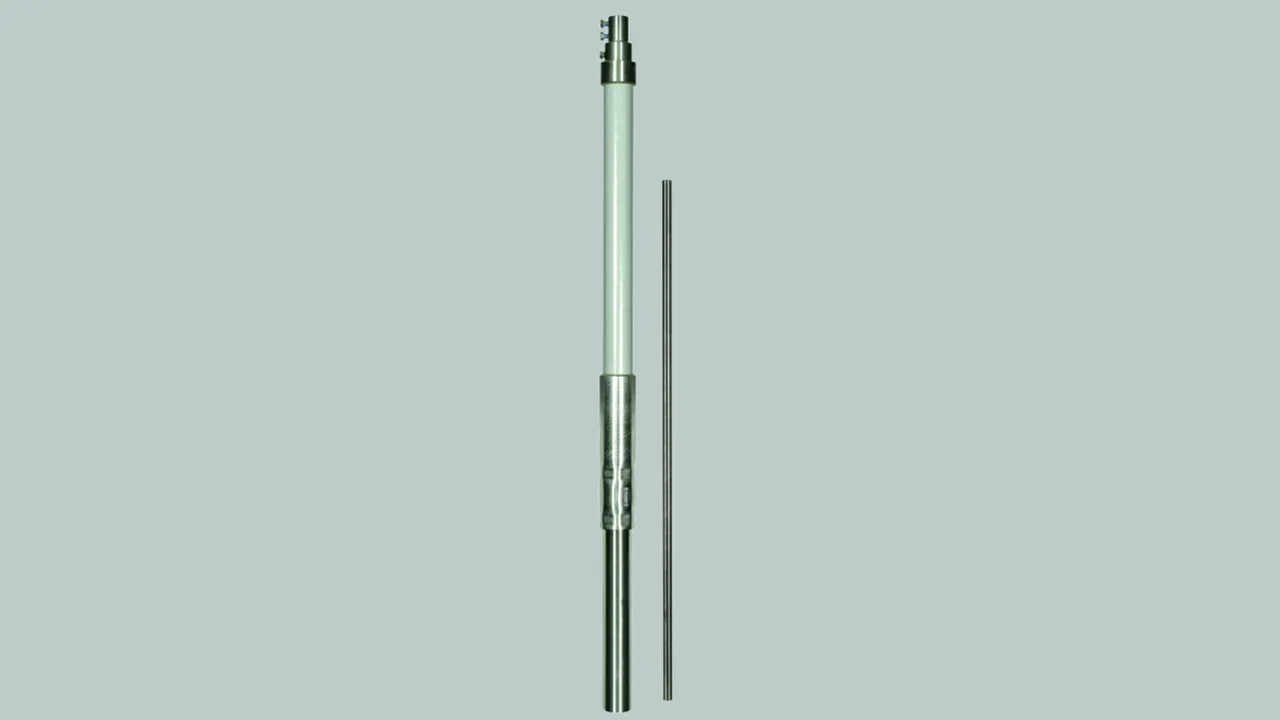

Tube support avec terminaison placée à l'intérieur et élément à ressort PA.

Avec pointe captrice

Tube support avec terminaison placée à l'intérieur et élément à ressort PA.
Pointe captrice en INOX Ø10 mm, longueur 1000 mm.

4 Products

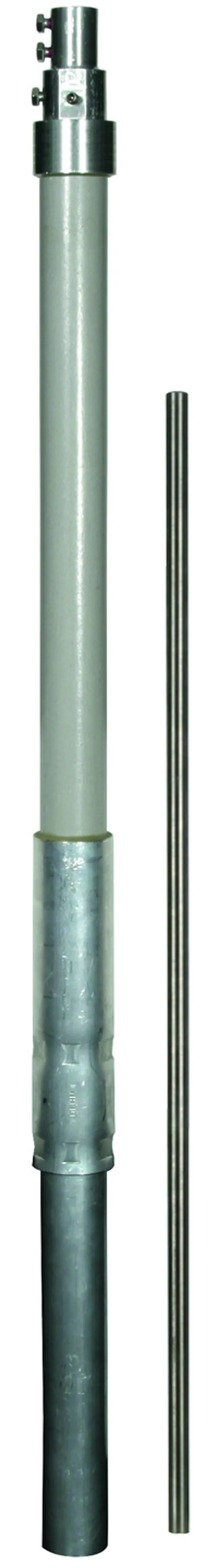

Part No. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN 4013364152496, Customs tariff No. (EU): 85389099, Gross weight: 5.60 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI Long avec pointe captrice, 3200 mm, PRV/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 1x HVI extérieur) 222 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 4x HVI extérieur) 194 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FSP1000 IP HVI GFK AL
Référence: 105330
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe captrice (montage mural) 3500 mm
Normes IEC/TS 62561-8

Product 105330 was added to Notepad.

Go to Notepad

Product 105330 was added to the cart.

Go to Web-Shop

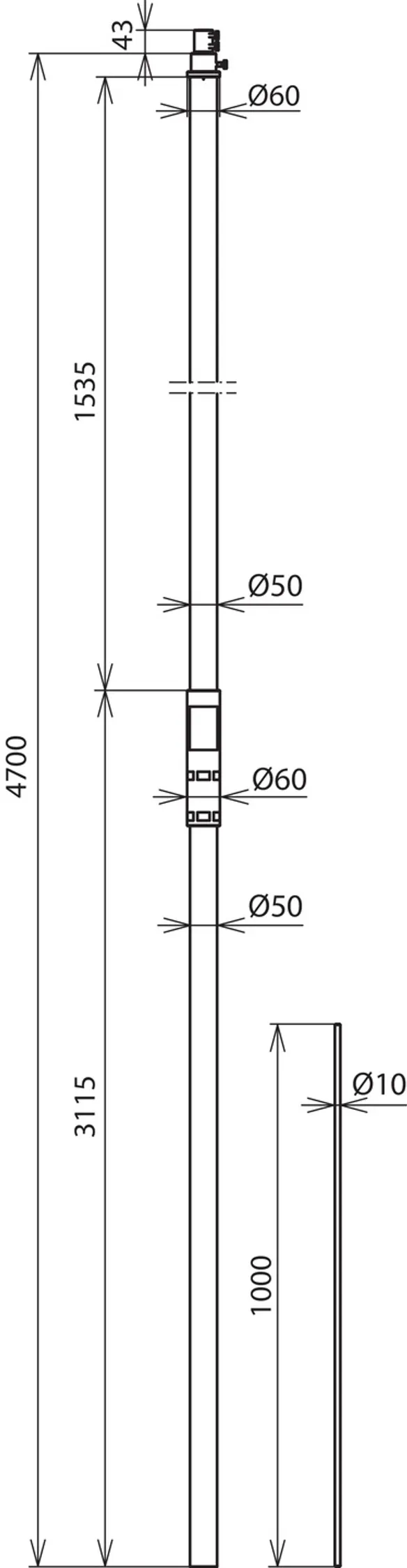

Part No. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN 4013364152519, Customs tariff No. (EU): 85389099, Gross weight: 8.25 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI Long avec pointe captrice, 4700 mm, PRV/Al
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 4000 mm
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI intérieur) 237 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 1x HVI extérieur) 184 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 4x HVI extérieur) 149 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FSP1000 IP HVI GFK AL
Référence: 105332
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe captrice (montage mural) 4000 mm
Normes IEC/TS 62561-8

Product 105332 was added to Notepad.

Go to Notepad

Product 105332 was added to the cart.

Go to Web-Shop

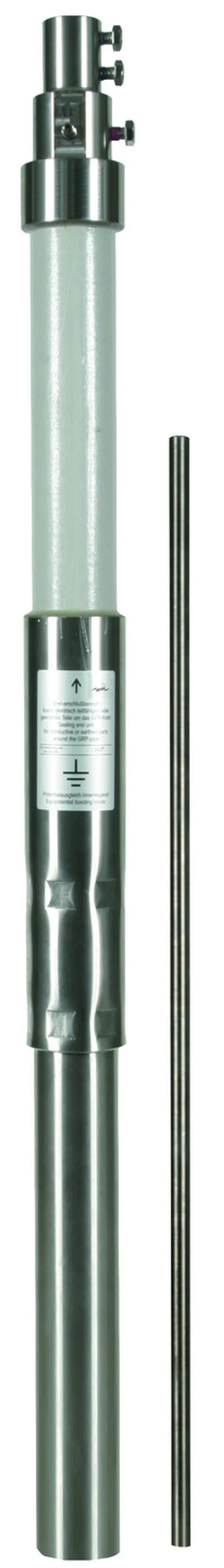

Part No. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN 4013364157781, Customs tariff No. (EU): 85389099, Gross weight: 10.10 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support pour conducteur HVI long avec pointe de capture 3200 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 231 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 3500 mm
Vitesse du vent en rafales max.: (longueur libre max. 3500 mm, 1x HVI intérieur) 231 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 1x HVI extérieur) 226 km/h
Vitesse du vent en rafales max. : (longueur libre max. 3500 mm, 4x HVI extérieur) 197 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FSP1000 IP HVI GFK V2A
Référence: 105314
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / INOX
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe captrice (montage mural) 3500 mm
Normes IEC/TS 62561-8

Product 105314 was added to Notepad.

Go to Notepad

Product 105314 was added to the cart.

Go to Web-Shop

Part No. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN 4013364157798, Customs tariff No. (EU): 85389099, Gross weight: 15.60 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support pour conducteur HVI long avec pointe de capture 4700 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 231 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
combiné à une pointe de capture Ø10 mm longueur 1000 mm en INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe captrice (montage mural): 4000 mm
Vitesse du vent en rafales max.: (longueur libre max. 4000 mm, 1x HVI intérieur) 231 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 1x HVI extérieur) 186 km/h
Vitesse du vent en rafales max. : (longueur libre max. 4000 mm, 4x HVI extérieur) 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FSP1000 IP HVI GFK V2A
Référence: 105316
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / INOX
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe captrice (montage mural) 4000 mm
Normes IEC/TS 62561-8

Product 105316 was added to Notepad.

Go to Notepad

Product 105316 was added to the cart.

Go to Web-Shop

Avec pointe de capture

Tube support avec terminaison placée à l'intérieur et élément à ressort PA.
Pointe de capture Ø22 / 16 / 10 mm, longueur 2500 mm.

4 Products

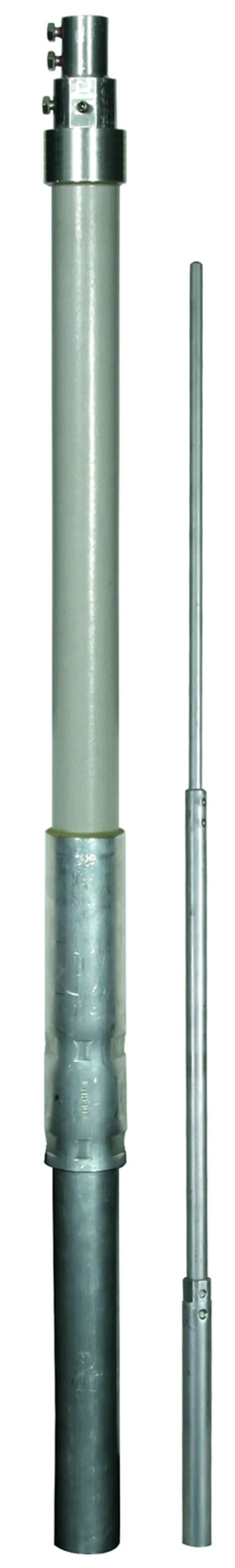

Part No. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN 4013364152502, Customs tariff No. (EU): 85389099, Gross weight: 6.12 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support pour conducteur HVI long avec pointe de capture 3200 mm PRV/INOX
Tubes support PRV/Alu avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 189 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm 2500 mm en Alu
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI intérieur) 189 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 1x HVI extérieur) 173 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 4x HVI extérieur) 151 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS22 2500 IP HVI GFK AL
Référence: 105331
ou équivalent

Certificates



Technical data

Matériau - pointe de capture Al
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe de capture (montage mural) 5000 mm
Normes IEC/TS 62561-8

Product 105331 was added to Notepad.

Go to Notepad

Product 105331 was added to the cart.

Go to Web-Shop

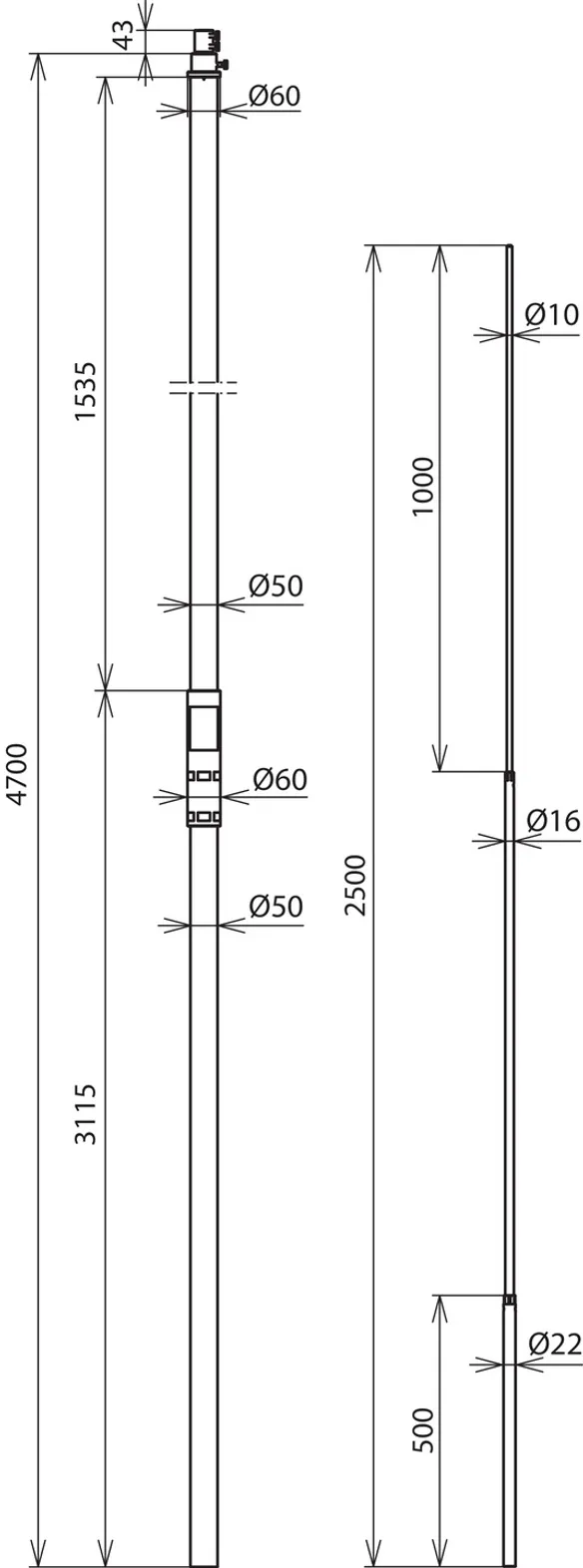

Part No. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN 4013364152526, Customs tariff No. (EU): 85389099, Gross weight: 8.51 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support pour conducteur HVI long avec pointe de capture 4700 mm PRV/INOX
Tubes support PRV/Alu avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 184 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm 2500 mm en Alu
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI intérieur) 184 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 1x HVI extérieur) 149 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 4x HVI extérieur) 137 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS22 2500 IP HVI GFK AL
Référence: 105333
ou équivalent

Certificates



Technical data

Matériau - pointe de capture Al
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe de capture (montage mural) 5500 mm
Normes IEC/TS 62561-8

Product 105333 was added to Notepad.

Go to Notepad

Product 105333 was added to the cart.

Go to Web-Shop

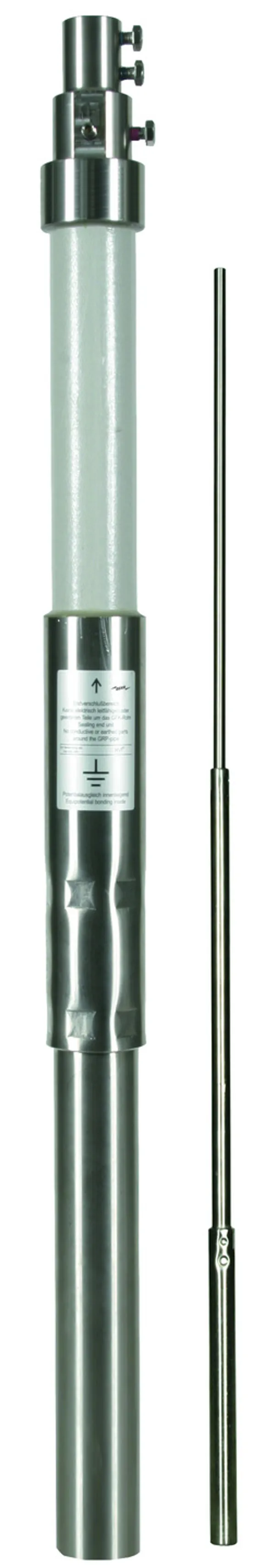

Part No. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN 4013364157804, Customs tariff No. (EU): 85389099, Gross weight: 12.00 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support pour conducteur HVI long avec pointe de capture 3200 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 186 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm longueur 2500 mm en INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5000 mm
Vitesse du vent en rafales max.: (longueur libre max. 5000 mm, 1x HVI intérieur) 186 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 1x HVI extérieur) 169 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5000 mm, 4x HVI extérieur) 149 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS22 2500 IP HVI GFK V2A
Référence: 105315
ou équivalent

Certificates



Technical data

Matériau - pointe de capture INOX
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / INOX
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe de capture (montage mural) 5000 mm
Normes IEC/TS 62561-8

Product 105315 was added to Notepad.

Go to Notepad

Product 105315 was added to the cart.

Go to Web-Shop

Part No. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN 4013364157811, Customs tariff No. (EU): 85389099, Gross weight: 17.12 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support pour conducteur HVI long avec pointe de capture 4700 mm PRV/INOX
Tubes support PRV/INOX avec terminaison d’extrémité interne et élément ressort PA
pour conducteur HVI long
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305 (VDE 0185-305-3).
Les tubes support sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 185 km/h.

Tige isolante en matière plastique à renfort de verre PRV
Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV, en 1 pièce
en combinaison avec une pointe de capture Ø22/16/10 mm longueur 2500 mm en INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Longueur libre max. avec pointe de capture (montage mural): 5500 mm
Vitesse du vent en rafales max.: (longueur libre max. 5500 mm, 1x HVI intérieur) 185 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 1x HVI extérieur) 149 km/h
Vitesse du vent en rafales max. : (longueur libre max. 5500 mm, 4x HVI extérieur) 137 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS22 2500 IP HVI GFK V2A
Référence: 105317
ou équivalent

Certificates



Technical data

Matériau - pointe de capture INOX
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / INOX
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Longueur libre max. avec pointe de capture (montage mural) 5500 mm
Normes IEC/TS 62561-8

Product 105317 was added to Notepad.

Go to Notepad

Product 105317 was added to the cart.

Go to Web-Shop

Avec pointe captrice et sortie latérale

Tube support avec terminaison placée à l'intérieur et élément à ressort PA. Pointe captrice en INOX Ø10 mm, longueur 1000 mm.

4 Products

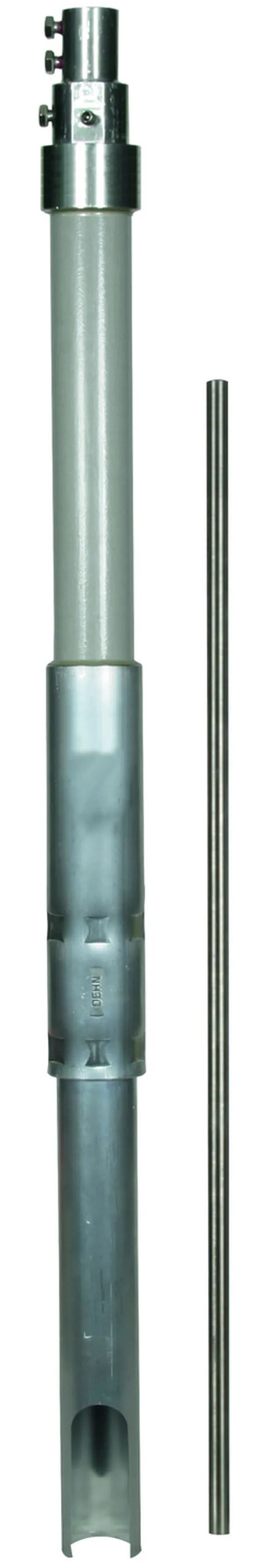

Part No. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN 4013364157828, Customs tariff No. (EU): 85389099, Gross weight: 5.42 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, StSt
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS1000 IP SA HVI GFK AL
Référence: 105325
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105325 was added to Notepad.

Go to Notepad

Product 105325 was added to the cart.

Go to Web-Shop

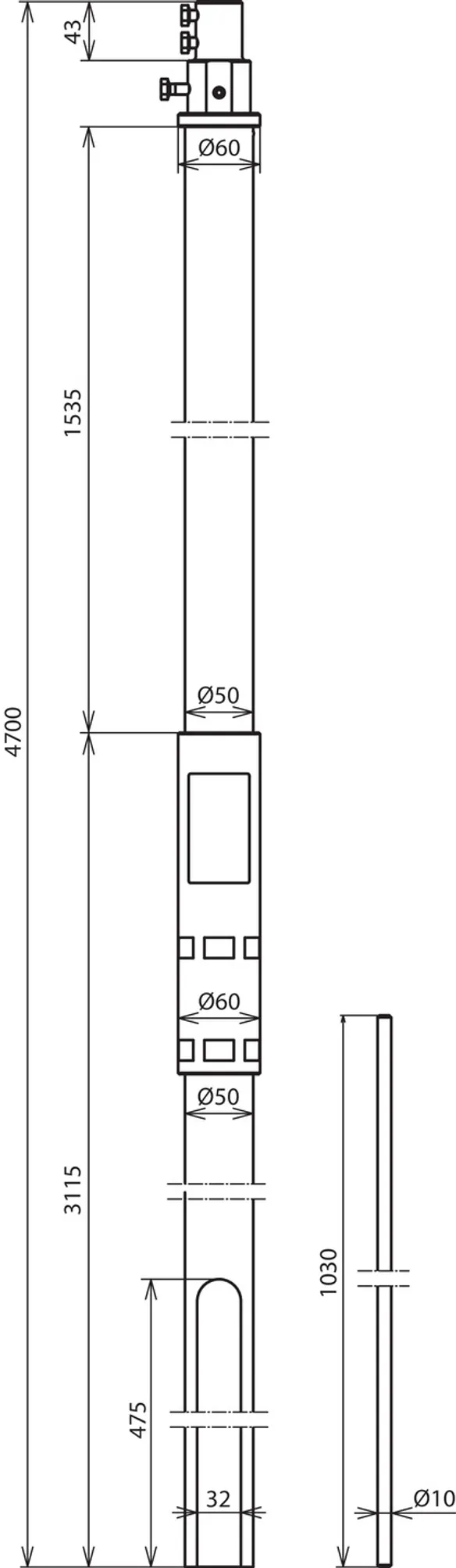

Part No. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN 4013364157835, Customs tariff No. (EU): 85389099, Gross weight: 8.15 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS1000 IP SA HVI GFK AL
Référence: 105327
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105327 was added to Notepad.

Go to Notepad

Product 105327 was added to the cart.

Go to Web-Shop

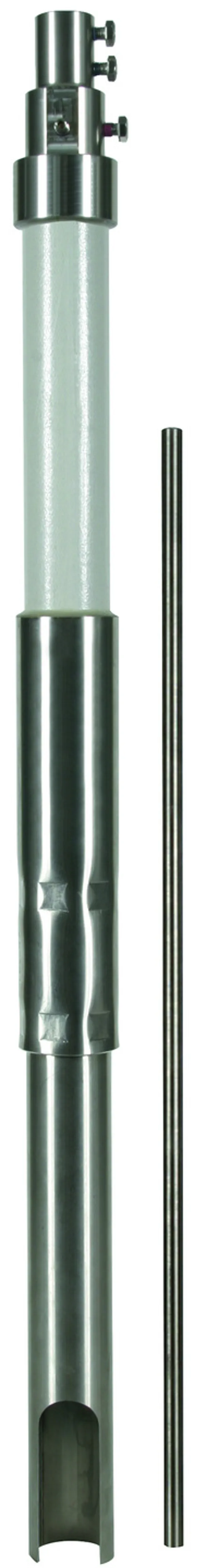

Part No. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN 4013364157866, Customs tariff No. (EU): 85389099, Gross weight: 9.90 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS1000 IP SA HVI GFK V2A
Référence: 105336
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / INOX
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105336 was added to Notepad.

Go to Notepad

Product 105336 was added to the cart.

Go to Web-Shop

Part No. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN 4013364157873, Customs tariff No. (EU): 85389099, Gross weight: 15.13 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe captrice, Ø10 mm, longueur de 1000 mm, INOX
Matériau - pointe captrice: INOX
Longueur - pointe captrice: 1000 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS1000 IP SA HVI GFK V2A
Référence: 105338
ou équivalent

Certificates



Technical data

Matériau - pointe captrice INOX
Longueur - pointe captrice 1000 mm
Matériau - tube support PRV / INOX
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105338 was added to Notepad.

Go to Notepad

Product 105338 was added to the cart.

Go to Web-Shop

Avec pointe de capture et sortie latérale

Tube support avec terminaison placée à l'intérieur et élément à ressort PA.
Pointe de capture Ø22/16/10 mm, longueur 2500 mm.

4 Products

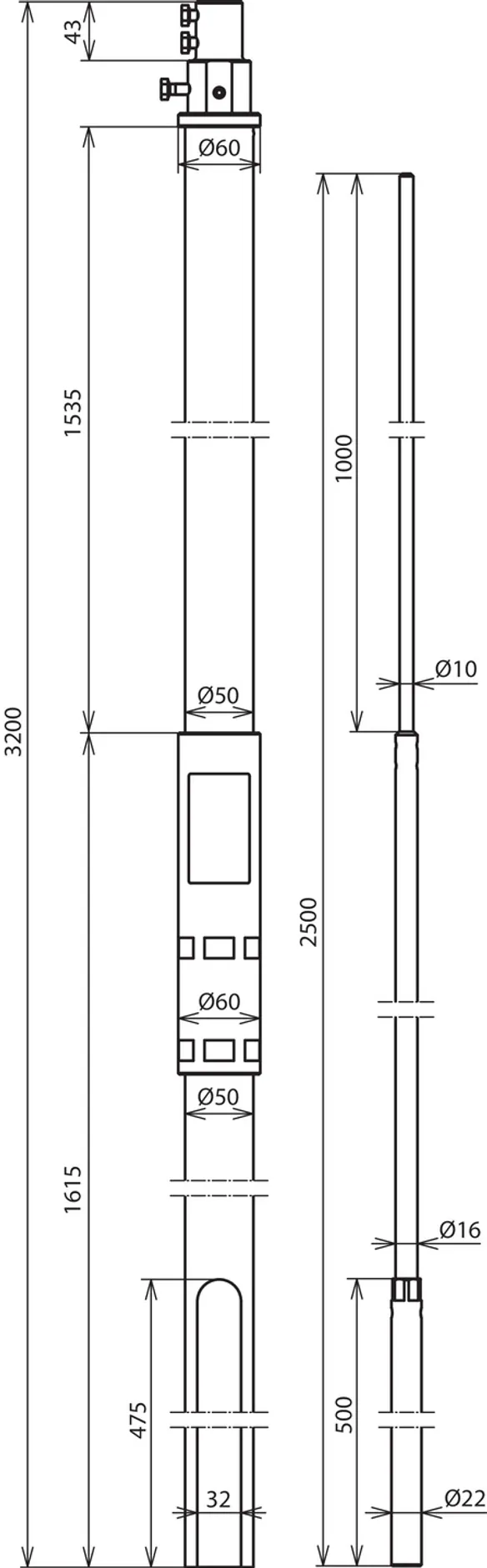

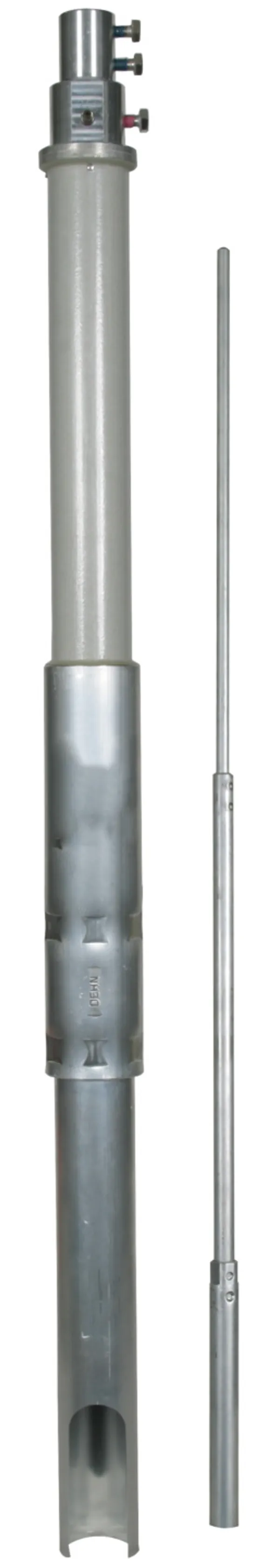

Part No. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN 4013364157842, Customs tariff No. (EU): 85389099, Gross weight: 5.82 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS2500 IP SA HVI GFK AL
Référence: 105326
ou équivalent

Certificates



Technical data

Matériau - pointe de capture Al
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / Al
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105326 was added to Notepad.

Go to Notepad

Product 105326 was added to the cart.

Go to Web-Shop

Part No. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN 4013364157859, Customs tariff No. (EU): 85389099, Gross weight: 8.34 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/Al, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, Al
Matériau - pointe de capture: Al
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS2500 IP SA HVI GFK AL
Référence: 105328
ou équivalent

Certificates



Technical data

Matériau - pointe de capture Al
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / Al
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105328 was added to Notepad.

Go to Notepad

Product 105328 was added to the cart.

Go to Web-Shop

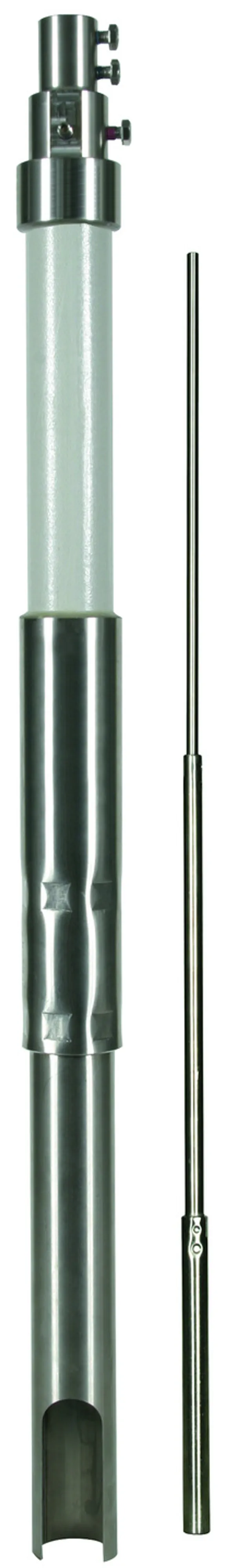

Part No. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN 4013364157880, Customs tariff No. (EU): 85389099, Gross weight: 11.64 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 3200 mm
Longueur de transport: 3200 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 3200 FS2500 IP SA HVI GFK V2A
Référence: 105337
ou équivalent

Certificates



Technical data

Matériau - pointe de capture INOX
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / INOX
Longueur - tube support 3200 mm
Longueur de transport 3200 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105337 was added to Notepad.

Go to Notepad

Product 105337 was added to the cart.

Go to Web-Shop

Part No. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN 4013364157897, Customs tariff No. (EU): 85389099, Gross weight: 16.90 kg, PU: 1.00 pièce(s)

Images

Additional information

Tube support HVI long PRV/INOX, avec sortie latérale
Support avec terminaison placée à l'intérieur et élément à ressort EB
pour maintenir la distance de séparation des parties conductrices conformément à la norme NF EN 62305-3
Les tubes de support sont dimensionnés selon l'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Isolation renforcé en fibre de verre (PRV)
Facteur matériel km = 0,7
Couleur gris clair, stabilisé aux UV
Combiné avec pointe de capture, Ø22/16/10 mm, longueur de 2500 mm, INOX
Matériau - pointe de capture: INOX
Longueur - pointe de capture: 2500 mm
Matériau - tube support: PRV / INOX
Longueur - tube support: 4700 mm
Longueur de transport: 4700 mm
Diamètre Ø extérieur: 50 mm
Longueur - isolant: 1535 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: SR D50 4700 FS2500 IP SA HVI GFK V2A
Référence: 105339
ou équivalent

Certificates



Technical data

Matériau - pointe de capture INOX
Longueur - pointe de capture 2500 mm
Matériau - tube support PRV / INOX
Longueur - tube support 4700 mm
Longueur de transport 4700 mm
Diamètre Ø extérieur 50 mm
Longueur - isolant 1535 mm
Normes IEC/TS 62561-8

Product 105339 was added to Notepad.

Go to Notepad

Product 105339 was added to the cart.

Go to Web-Shop
back to top
