Support écarteur DEHNiso

Gamme de supports variables pour les câbles et les tiges de capture afin de maintenir les distances de séparation conformément à la norme DIN EN 62305-3 (VDE 0185-305-3).

Tige d’écartement en matière plastique à renfort de verre (PRV) Ø16 mm, résistant aux UV, couleur gris clair, plage de température à long terme de -50 à + 100 °C.

Pour déterminer la distance de séparation (longueur de la tige d’écartement), le facteur matériel km = 0,7 est utilisé.
Une tige d’écartement de 1 m correspond à une distance à l’air de 0,7 m.

Les supports écarteurs DEHNiso satisfont les exigences de la norme DIN/IEC TS 62561-8.

Details

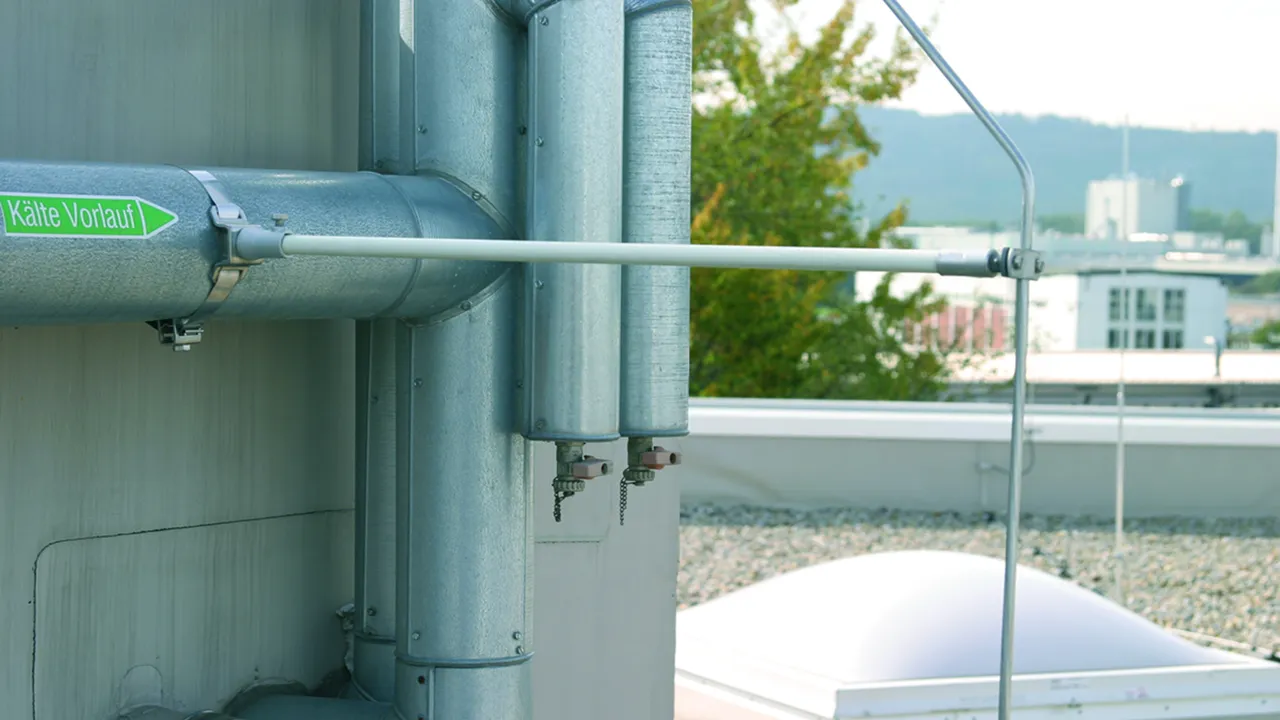

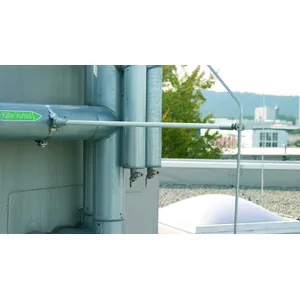

Support d'angle réglable avec collier de serrage.
lorem ipsum

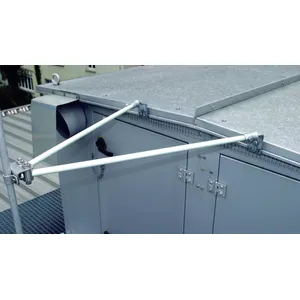

Support d'angle avec bornes à rainure.
lorem ipsum

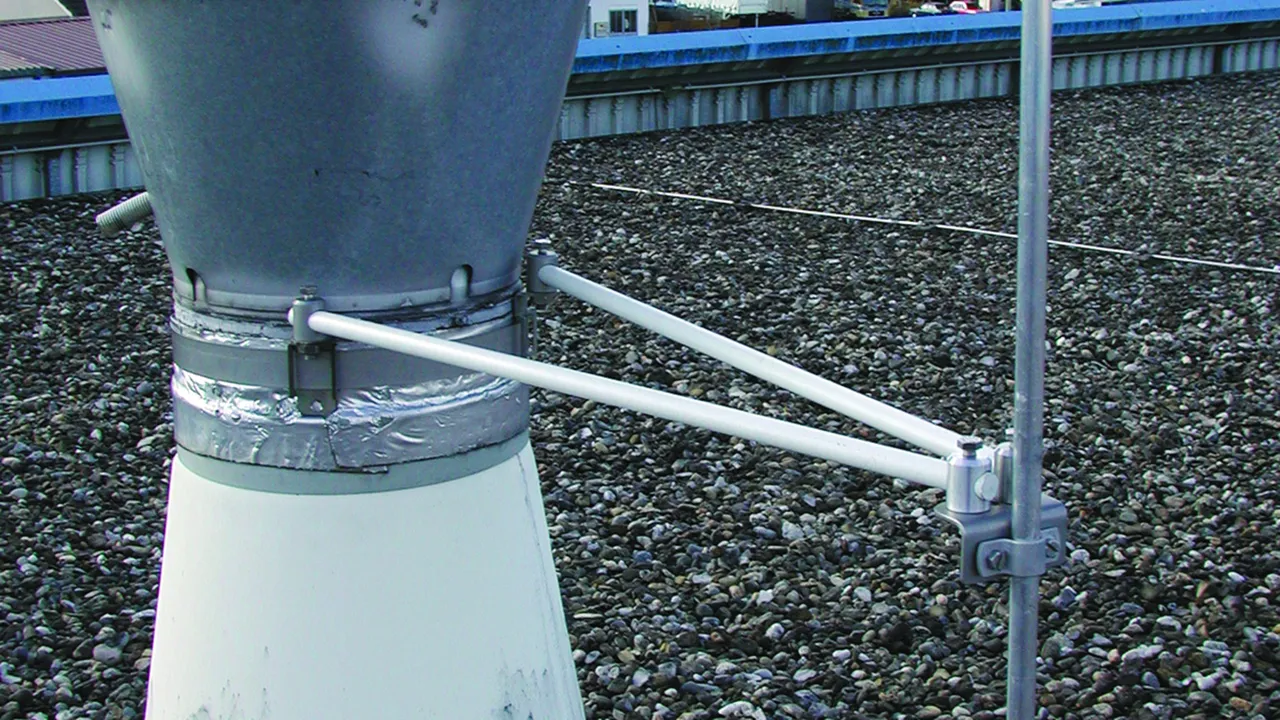

Support écarteur avec attache, connecteur de fixation et bande de serrage.
lorem ipsum

Avec support pointe captrice et plaque de fixation

Guidage fixe du conducteur.

3 Products

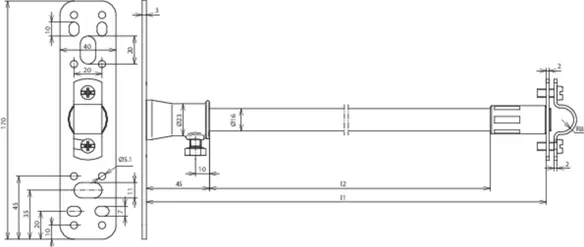

Part No. 106115 DIDH 16 530 BP V2A GFK

GTIN 4013364100213, Customs tariff No. (EU): 85389099, Gross weight: 488.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 530 mm INOX

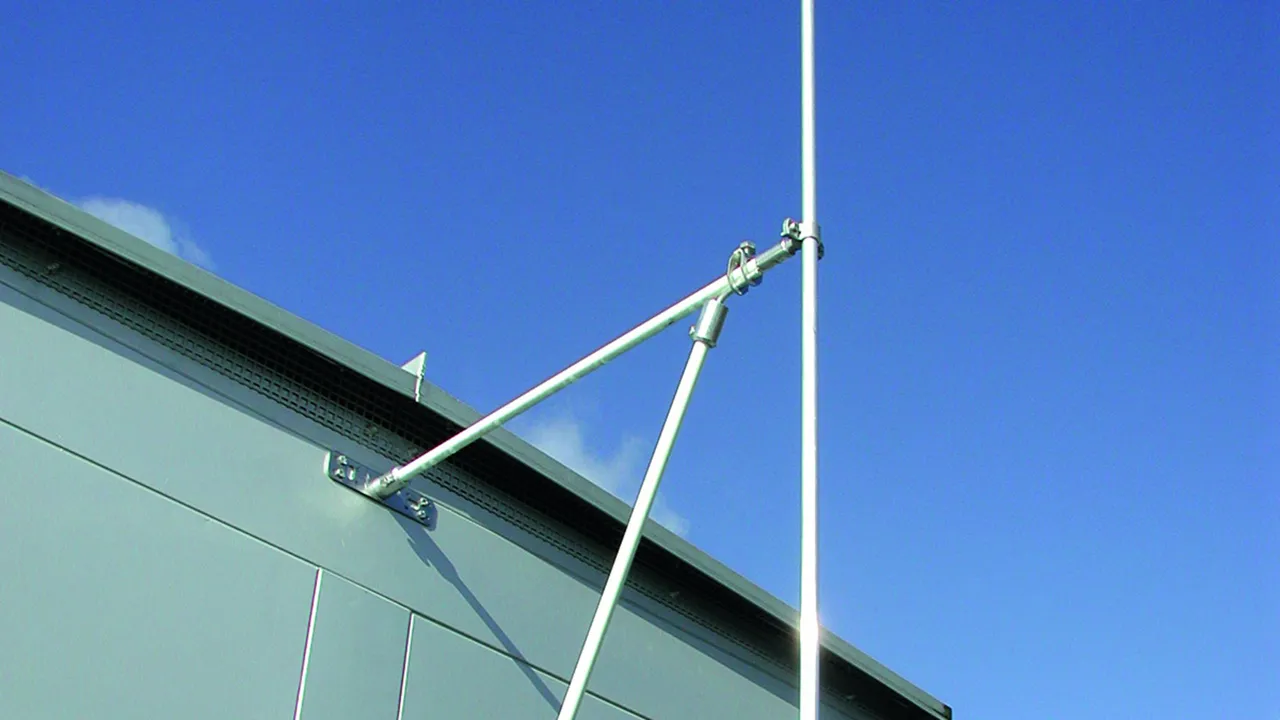

Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m), avec plot béton de 17 kg.




Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 530 BP V2A GFK
Référence: 106115
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 530 mm
Distance d'isolement (l2) 445 mm
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106115 was added to Notepad.

Go to Notepad

Product 106115 was added to the cart.

Go to Web-Shop

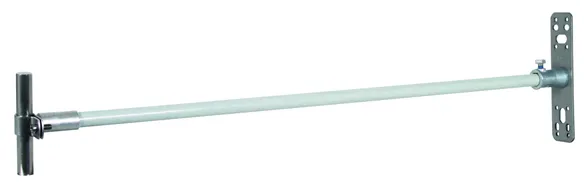

Part No. 106120 DIDH 16 690 BP V2A GFK

GTIN 4013364092945, Customs tariff No. (EU): 85389099, Gross weight: 552.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m), avec plot béton de 17 kg.




Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 690 BP V2A GFK
Référence: 106120
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 690 mm
Distance d'isolement (l2) 605 mm
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106120 was added to Notepad.

Go to Notepad

Product 106120 was added to the cart.

Go to Web-Shop

Part No. 106123 DIDH 16 1030 BP V2A GFK

GTIN 4013364100220, Customs tariff No. (EU): 85389099, Gross weight: 686.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 1030 mm INOX
Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m), avec plot béton de 17 kg.




Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 1030 BP V2A GFK
Référence: 106123
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 1030 mm
Distance d'isolement (l2) 945 mm
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106123 was added to Notepad.

Go to Notepad

Product 106123 was added to the cart.

Go to Web-Shop

Avec support conducteur et plaque de fixation

Guidage fixe du conducteur.

3 Products

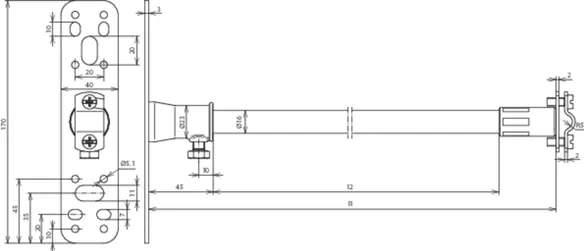

Part No. 106090 DIDH 7.10 530 BP V2A GFK

GTIN 4013364100190, Customs tariff No. (EU): 85389099, Gross weight: 470.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support du conducteur Longueur 530 mm INOX
Support écarteur DEHNiso pour fixer les conducteurs
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. (distance de support 1,0 m, Alu D 8-10 mm) de 240 km/h.


Support conducteur rd: 7-10 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 7.10 530 BP V2A GFK
Référence: 106090
ou équivalent

Certificates



Technical data

Support conducteur rd 7-10 mm
Matériau - support conducteur INOX
Longueur (l1) 530 mm
Distance d'isolement (l2) 445 mm
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente -50 °C ... +100 °C
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm) 240 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106090 was added to Notepad.

Go to Notepad

Product 106090 was added to the cart.

Go to Web-Shop

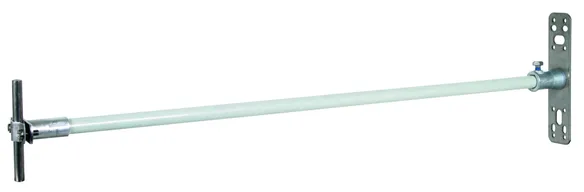

Part No. 106100 DIDH 7.10 690 BP V2A GFK

GTIN 4013364092907, Customs tariff No. (EU): 85389099, Gross weight: 544.80 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support du conducteur Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les conducteurs
par ex. sur les climatiseurs ou les parties de construction
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. (distance de support 1,0 m, Alu D 8-10 mm) de 198 km/h.


Support conducteur rd: 7-10 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 7.10 690 BP V2A GFK
Référence: 106100
ou équivalent

Certificates



Technical data

Support conducteur rd 7-10 mm
Matériau - support conducteur INOX
Longueur (l1) 690 mm
Distance d'isolement (l2) 605 mm
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente -50 °C ... +100 °C
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm) 198 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106100 was added to Notepad.

Go to Notepad

Product 106100 was added to the cart.

Go to Web-Shop

Part No. 106105 DIDH 7.10 1030 BP V2A GFK

GTIN 4013364100206, Customs tariff No. (EU): 85389099, Gross weight: 658.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support du conducteur Longueur 1030 mm INOX
Le support écarteur DEHNiso pour conducteurs circulaires
est installé dans un plot béton (8,5 kg) à clavettes (référence 102 075)
pour maintenir la distance de séparation par rapport aux pièces conductrices

selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. (distance de support 1,0 m, Alu D 8-10 mm) de 140 km/h.


Support conducteur rd: 7-10 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 7.10 1030 BP V2A GFK
Référence: 106105
ou équivalent

Certificates



Technical data

Support conducteur rd 7-10 mm
Matériau - support conducteur INOX
Longueur (l1) 1030 mm
Distance d'isolement (l2) 945 mm
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Plage de température permanente -50 °C ... +100 °C
Vitesse de vent en rafales max. (distance entre supports 1000 mm, Alu Ø8 mm) 140 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106105 was added to Notepad.

Go to Notepad

Product 106105 was added to the cart.

Go to Web-Shop

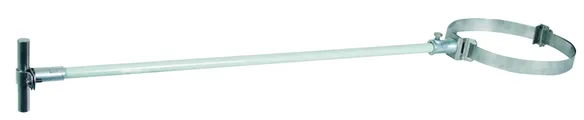

Avec support pointe captrice et collier de serrage

3 Products

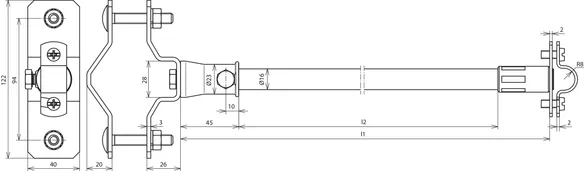

Part No. 106225 DIDH 16 530 RS40.60 V2A

GTIN 4013364100299, Customs tariff No. (EU): 85389099, Gross weight: 684.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 530 mm INOX

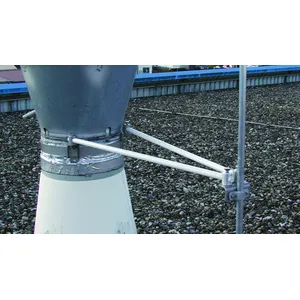

Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).



Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de serrage - tube: 40-60 mm (1 1/4-2")
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 530 RS40.60 V2A
Référence: 106225
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 530 mm
Distance d'isolement (l2) 445 mm
Plage de serrage - tube 40-60 mm (1 1/4-2")
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106225 was added to Notepad.

Go to Notepad

Product 106225 was added to the cart.

Go to Web-Shop

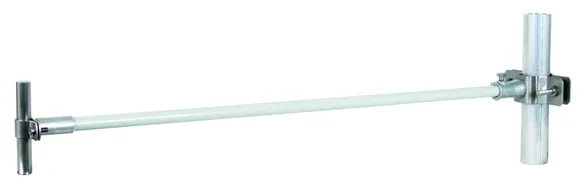

Part No. 106226 DIDH 16 690 RS40.60 V2A

GTIN 4013364098930, Customs tariff No. (EU): 85389099, Gross weight: 722.20 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les tiges de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).



Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de serrage - tube: 40-60 mm (1 1/4-2")
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 690 RS40.60 V2A
Référence: 106226
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 690 mm
Distance d'isolement (l2) 605 mm
Plage de serrage - tube 40-60 mm (1 1/4-2")
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106226 was added to Notepad.

Go to Notepad

Product 106226 was added to the cart.

Go to Web-Shop

Part No. 106228 DIDH 16 1030 RS40.60 V2A

GTIN 4013364100305, Customs tariff No. (EU): 85389099, Gross weight: 877.60 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 1030 mm INOX
Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).



Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de serrage - tube: 40-60 mm (1 1/4-2")
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 1030 RS40.60 V2A
Référence: 106228
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 1030 mm
Distance d'isolement (l2) 945 mm
Plage de serrage - tube 40-60 mm (1 1/4-2")
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106228 was added to Notepad.

Go to Notepad

Product 106228 was added to the cart.

Go to Web-Shop

Avec support pointe captrice et collier feuillard

3 Products

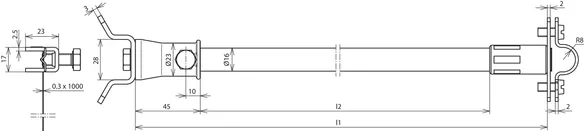

Part No. 106245 DIDH 16 530 SB50.300 V2A

GTIN 4013364100336, Customs tariff No. (EU): 85389099, Gross weight: 561.40 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 530 mm INOX
Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).



Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 530 mm
Distance d'isolement: 445 mm
Plage de serrage - tube: 50-300 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 530 SB50.300 V2A
Référence: 106245
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 530 mm
Distance d'isolement (l2) 445 mm
Plage de serrage - tube 50-300 mm
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106245 was added to Notepad.

Go to Notepad

Product 106245 was added to the cart.

Go to Web-Shop

Part No. 106246 DIDH 16 690 SB50.300 V2A

GTIN 4013364098954, Customs tariff No. (EU): 85389099, Gross weight: 608.10 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec support de tige Longueur 690 mm INOX
Support écarteur DEHNiso pour fixer les pointess de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).



Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 690 mm
Distance d'isolement: 605 mm
Plage de serrage - tube: 50-300 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 690 SB50.300 V2A
Référence: 106246
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 690 mm
Distance d'isolement (l2) 605 mm
Plage de serrage - tube 50-300 mm
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106246 was added to Notepad.

Go to Notepad

Product 106246 was added to the cart.

Go to Web-Shop

Part No. 106248 DIDH 16 1030 SB50.300 V2A

GTIN 4013364100343, Customs tariff No. (EU): 85389099, Gross weight: 762.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso, longueur avec support de tige 1030 mm INOX
Support écarteur DEHNiso pour fixer les pointes de capture
par ex. sur des tuyaux ou des mâts
pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) en combinaison avec une pointe de capture 16/10 mm (longueur libre 2,0 m / longueur de serrage 0,5 à 1,0 m).



Support conducteur rd: 16 mm
Matériau - support conducteur: INOX
Longueur: 1030 mm
Distance d'isolement: 945 mm
Plage de serrage - tube: 50-300 mm
Plage de température permanente: -50 °C ... +100 °C
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 16 1030 SB50.300 V2A
Référence: 106248
ou équivalent

Certificates



Technical data

Support conducteur rd 16 mm
Matériau - support conducteur INOX
Longueur (l1) 1030 mm
Distance d'isolement (l2) 945 mm
Plage de serrage - tube 50-300 mm
Plage de température permanente -50 °C ... +100 °C
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106248 was added to Notepad.

Go to Notepad

Product 106248 was added to the cart.

Go to Web-Shop

Avec support conducteur DEHNgrip

Pour le montage par ex. dans le plot béton (réf. 102 075), guidage libre du conducteur.

1 Product

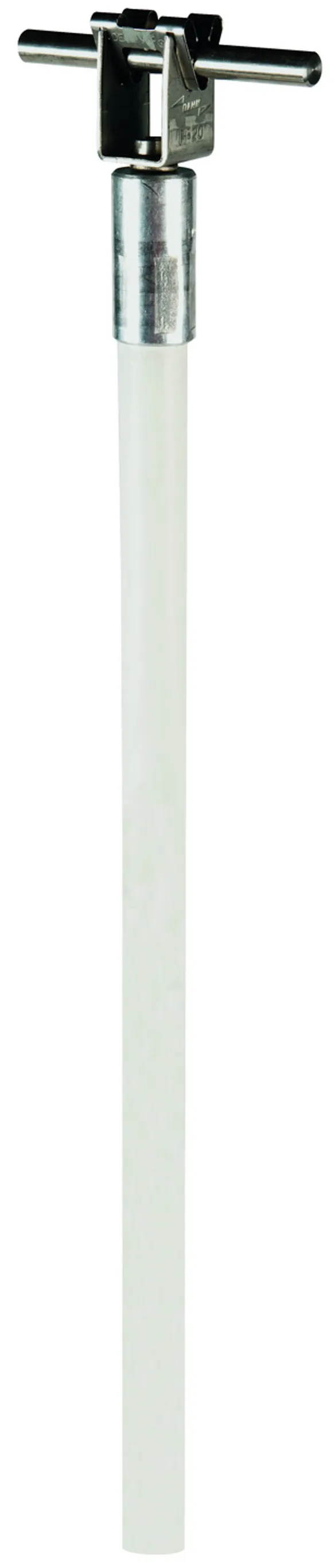

Part No. 106160 DIDH 8 675 KT V2A GFK

GTIN 4013364092938, Customs tariff No. (EU): 85389099, Gross weight: 286.50 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

Support écarteur DEHNiso avec support du conducteur DEHNgrip Longueur 675 mm INOX
Le support écarteur DEHNiso pour conducteurs circulaires
est installé dans un plot béton à clavettes pour maintenir la
distance de séparation par rapport aux pièces conductrices selon DIN EN 62305-3 (VDE 0185-305-3)

Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 176 km/h.


Support conducteur rd: 8 mm
Matériau - support conducteur: INOX
Longueur: 675 mm
Distance d'isolement: 590 mm
Plage de température permanente: -50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm): 104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm): 176 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 8 675 KT V2A GFK
Référence: 106160
ou équivalent

Certificates



Technical data

Support conducteur rd 8 mm
Matériau - support conducteur INOX
Longueur (l1) 675 mm
Distance d'isolement (l2) 590 mm
Plage de température permanente -50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm) 104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm) 176 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106160 was added to Notepad.

Go to Notepad

Product 106160 was added to the cart.

Go to Web-Shop

Avec borne MMV

Pour un raccordement perpendiculaire, installation dans le plot béton (réf. 102 075), guidage fixe du conducteur.

1 Product

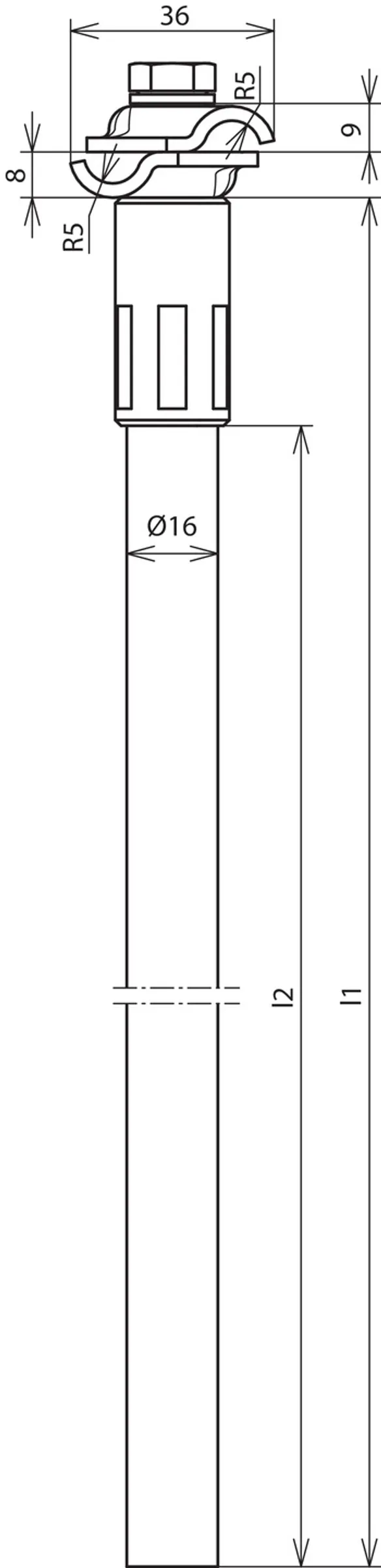

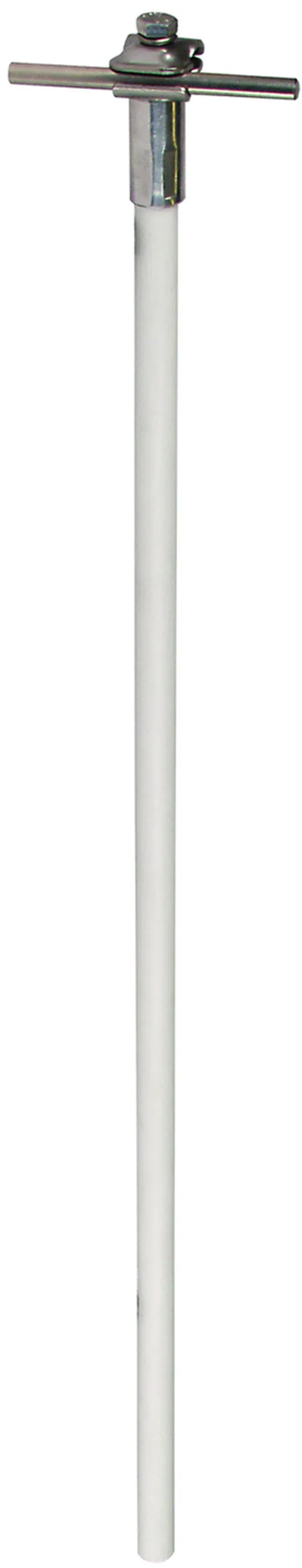

Part No. 106150 DIDH 6.10 675 MMV KT V2A GFK

GTIN 4013364092914, Customs tariff No. (EU): 85389099, Gross weight: 340.00 g, PU: 1.00 pièce(s)

Images

Additional information

Support écarteur DEHNiso avec borne MMV, longueur 675 mm INOX
Support écarteur DEHNiso avec borne MMV, pose de câble fixe
par ex. pour les intersections de conducteurs circulaires
installé dans un plot béton à clavettes pour maintenir
la distance de séparation par rapport aux pièces conductrices selon
DIN EN 62305-3 (VDE 0185-305-3)
Tige d’écartement (tige isolante) en matière plastique à renfort de verre (PRV) Ø16 mm,

Facteur de matériel km = 0,7
Couleur gris clair, résistante aux UV
Les supports écarteurs DEHNiso sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 176 km/h.


Support conducteur rd: 6-10 mm
Matériau - support conducteur: INOX
Longueur: 675 mm
Distance d'isolement: 590 mm
Plage de température permanente: -50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm): 104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm): 176 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH 6.10 675 MMV KT V2A GFK
Référence: 106150
ou équivalent

Certificates



Technical data

Support conducteur rd 6-10 mm
Matériau - support conducteur INOX
Longueur (l1) 675 mm
Distance d'isolement (l2) 590 mm
Plage de température permanente -50 °C ... +100 °C
Vitesse de vent en rafales max. (socle 8,5 kg, distance entre supports 1000 mm, Alu Ø8 mm) 104 km/h
Vitesse de vent en rafales max. (socle 17 kg, distance entre supports 1000 mm, Alu Ø8 mm) 176 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106150 was added to Notepad.

Go to Notepad

Product 106150 was added to the cart.

Go to Web-Shop
back to top
