Supports pour conducteurs de toiture avec dispositif de serrage

Pour la fixation de pointes de capture et de conducteurs de descente.

PLATTENsnap

Pour la fixation sur des chevauchements, avec support conducteur DEHNsnap, guidage libre du conducteur.

2 Products

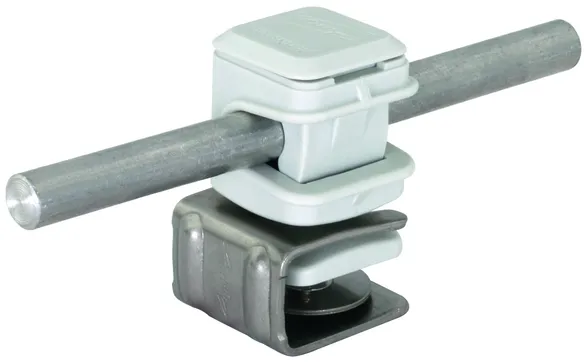

Part No. 204069 LH PS 8 H16 KB4.6 GR V2A

GTIN 4013364032675, Customs tariff No. (EU): 85389099, Gross weight: 33.20 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 4-6 mm
Matériau - support conducteur: matière plastique
Couleur - support conducteur: gris ●
Support conducteur rd: 8 mm

produit : DEHN
Type: LH PS 8 H16 KB4.6 GR V2A
Référence: 204069
ou équivalent

Certificates

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-6 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	gris ●
Support conducteur rd	8 mm

Type - support pour conducteurs de toiture	PLATTENsnap
Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-6 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	gris ●
Support conducteur rd	8 mm
Type - support conducteur	DEHNsnap
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	sur des chevauchements (panneaux)
Fixation	à pincer à la partie inférieure

Product 204069 was added to Notepad.

Go to Notepad

Product 204069 was added to the cart.

Go to Web-Shop

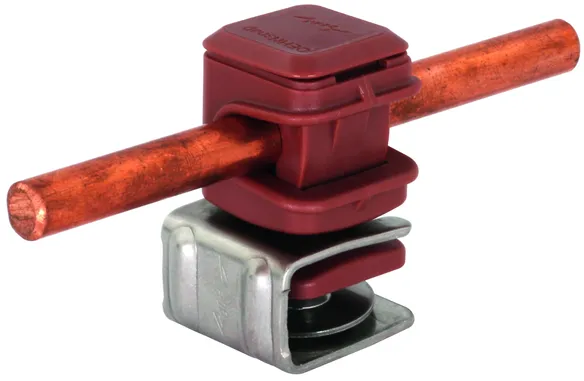

Part No. 204079 LH PS 8 H16 KB4.6 BR V2A

GTIN 4013364032668, Customs tariff No. (EU): 85389099, Gross weight: 33.20 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 4-6 mm
Matériau - support conducteur: matière plastique
Couleur - support conducteur: marron ●
Support conducteur rd: 8 mm

produit : DEHN
Type: LH PS 8 H16 KB4.6 BR V2A
Référence: 204079
ou équivalent

Certificates

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-6 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	marron ●
Support conducteur rd	8 mm

Type - support pour conducteurs de toiture	PLATTENsnap
Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-6 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	marron ●
Support conducteur rd	8 mm
Type - support conducteur	DEHNsnap
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	sur des chevauchements (panneaux)
Fixation	à pincer à la partie inférieure

Product 204079 was added to Notepad.

Go to Notepad

Product 204079 was added to the cart.

Go to Web-Shop

ZIEGELsnap

Pour la fixation entre tuiles plates et panneaux, avec support conducteur DEHNsnap, guidage libre du conducteur.

2 Products

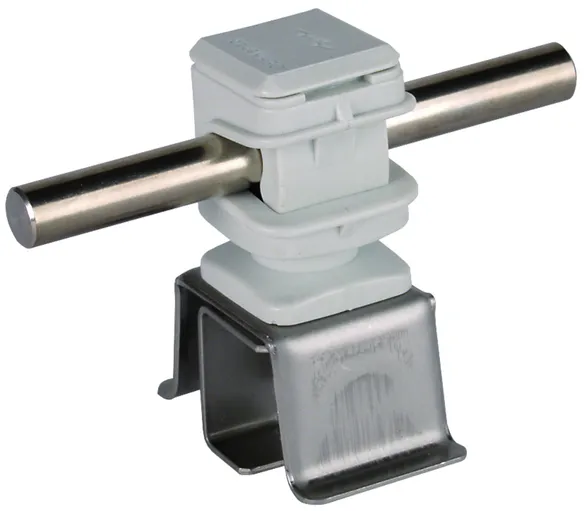

Part No. 204049 LH ZS 8 H16 KB4.16 GR V2A

GTIN 4013364032309, Customs tariff No. (EU): 85389099, Gross weight: 42.70 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 4-16 mm
Matériau - support conducteur: matière plastique
Couleur - support conducteur: gris ●
Support conducteur rd: 8 mm

produit : DEHN
Type: LH ZS 8 H16 KB4.16 GR V2A
Référence: 204049
ou équivalent

Certificates

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-16 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	gris ●
Support conducteur rd	8 mm

Type - support pour conducteurs de toiture	ZIEGELsnap
Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-16 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	gris ●
Support conducteur rd	8 mm
Type - support conducteur	DEHNsnap
Filetage intérieur	M8
Guidage du conducteur	libre
Toit	en tuiles plates (type Biberschwanz), panneaux
Fixation	à pincer à la partie inférieure

Product 204049 was added to Notepad.

Go to Notepad

Product 204049 was added to the cart.

Go to Web-Shop

Part No. 204059 LH ZS 8 H16 KB4.16 BR V2A

GTIN 4013364032316, Customs tariff No. (EU): 85389099, Gross weight: 43.20 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 4-16 mm
Matériau - support conducteur: matière plastique
Couleur - support conducteur: marron ●
Support conducteur rd: 8 mm

produit : DEHN
Type: LH ZS 8 H16 KB4.16 BR V2A
Référence: 204059
ou équivalent

Certificates

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-16 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	marron ●
Support conducteur rd	8 mm

Type - support pour conducteurs de toiture	ZIEGELsnap
Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-16 mm
Hauteur totale - support conducteur	16 mm
Matériau - support conducteur	matière plastique
Couleur - support conducteur	marron ●
Support conducteur rd	8 mm
Type - support conducteur	DEHNsnap
Filetage intérieur	M8
Guidage du conducteur	libre
Toit	en tuiles plates (type Biberschwanz), panneaux
Fixation	à pincer à la partie inférieure

Product 204059 was added to Notepad.

Go to Notepad

Product 204059 was added to the cart.

Go to Web-Shop

ZIEGELgrip

Pour la fixation entre tuiles plates et panneaux, avec support conducteur DEHNgrip, guidage libre du conducteur.

1 Product

Part No. 206049 LH ZG 8 H20 KB4.16 V2A

GTIN 4013364242982, Customs tariff No. (EU): 85389099, Gross weight: 27.20 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 4-16 mm
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm

produit : DEHN
Type: LH ZG 8 H20 KB4.16 V2A
Référence: 206049
ou équivalent

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-16 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Normes	NF EN 62561-4

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	4-16 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Type - support conducteur	DEHNgrip
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	en tuiles plates (type Biberschwanz), panneaux
Fixation	à pincer à la partie inférieure
Normes	NF EN 62561-4

Product 206049 was added to Notepad.

Go to Notepad

Product 206049 was added to the cart.

Go to Web-Shop

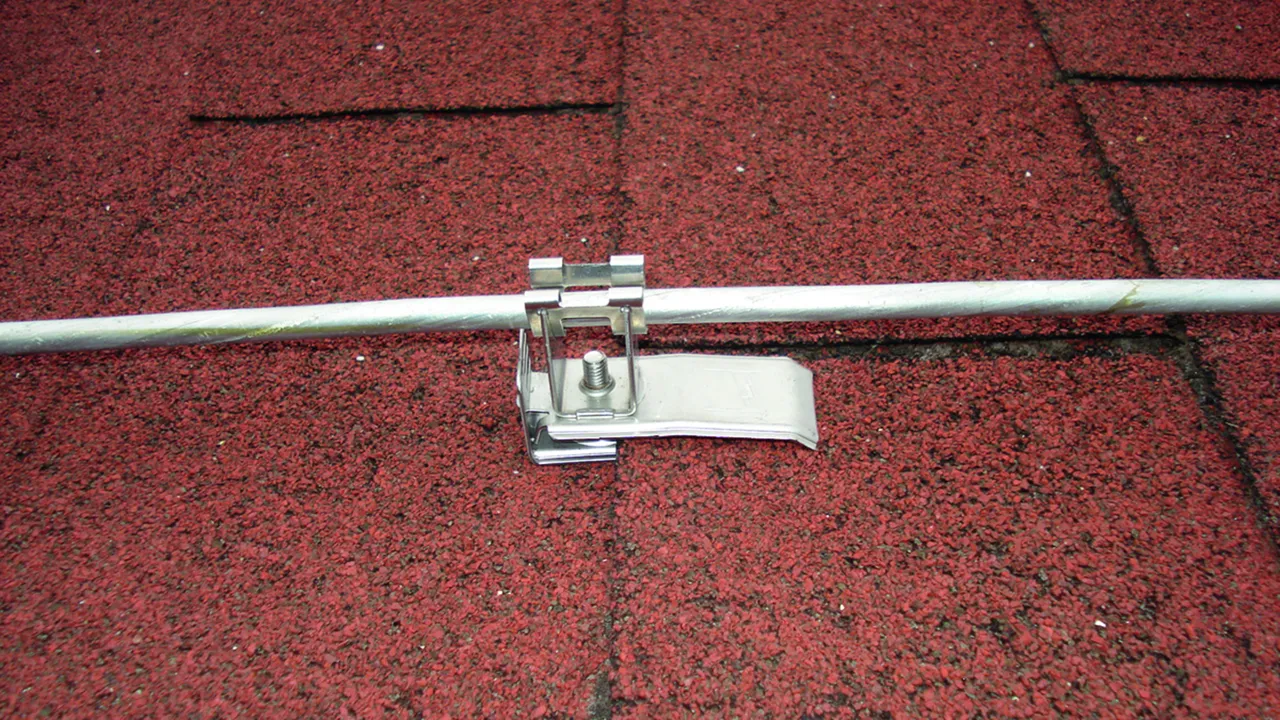

DEHNgrip pour bardeaux bitumés

Ainsi que pour panneaux de toits et de façades, guidage libre du conducteur.

3 Products

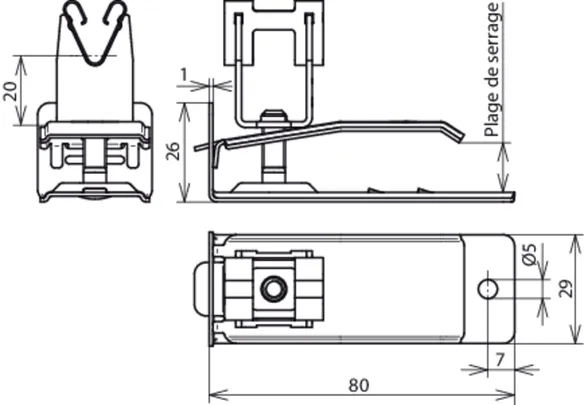

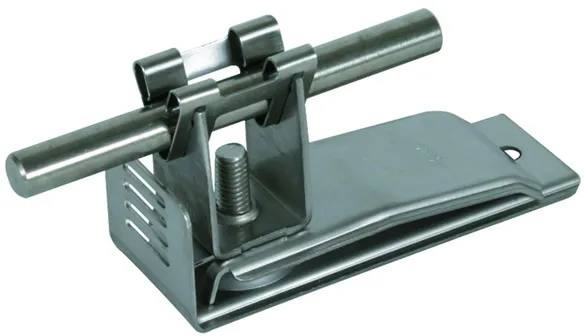

Part No. 206389 DLH DG H20 UK8 V2A

GTIN 4013364109544, Customs tariff No. (EU): 85389099, Gross weight: 64.60 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 2-8 mm
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm

produit : DEHN
Type: DLH DG H20 UK8 V2A
Référence: 206389
ou équivalent

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	2-8 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Normes	NF EN 62561-4

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	2-8 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Type - support conducteur	DEHNgrip
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	en bardeaux bitumés, panneaux de toits et de façades
Fixation	à pincer à la partie inférieure
Normes	NF EN 62561-4

Product 206389 was added to Notepad.

Go to Notepad

Product 206389 was added to the cart.

Go to Web-Shop

Part No. 206389/S

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	2-8 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	6 mm

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	2-8 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	6 mm
Type - support conducteur	DEHNgrip
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	en bardeaux bitumés, panneaux de toits et de façades
Fixation	à pincer à la partie inférieure

Product 206389/S was added to Notepad.

Go to Notepad

Product 206389/S was added to the cart.

Go to Web-Shop

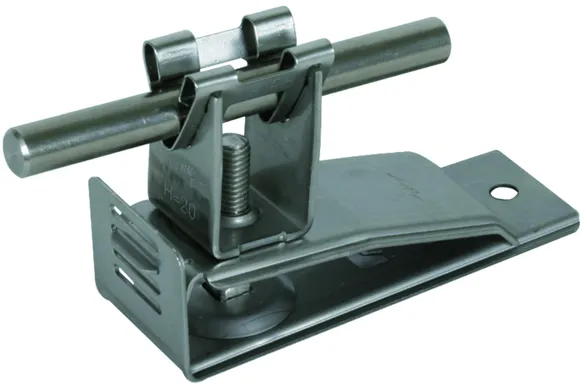

Part No. 206399 DLH DG 8 H20 KB8.18 V2A

GTIN 4013364109551, Customs tariff No. (EU): 85389099, Gross weight: 65.60 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 8-18 mm
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm

produit : DEHN
Type: DLH DG 8 H20 KB8.18 V2A
Référence: 206399
ou équivalent

Certificates

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	8-18 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Normes	NF EN 62561-4

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	8-18 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Type - support conducteur	DEHNgrip
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	en bardeaux bitumés, panneaux de toits et de façades
Fixation	à pincer à la partie inférieure
Normes	NF EN 62561-4

Product 206399 was added to Notepad.

Go to Notepad

Product 206399 was added to the cart.

Go to Web-Shop

DEHNgrip, court, pour bardeaux métalliques

Pour fixer les tiges et conduites de mise à la terre sur par ex. les systèmes de toit PREFA (PREFA petit format) ainsi que les bardeaux bitumés et les bardeaux en matériaux naturels

1 Product

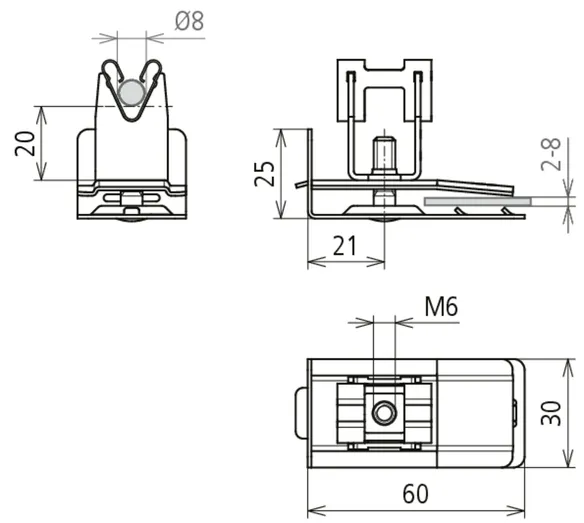

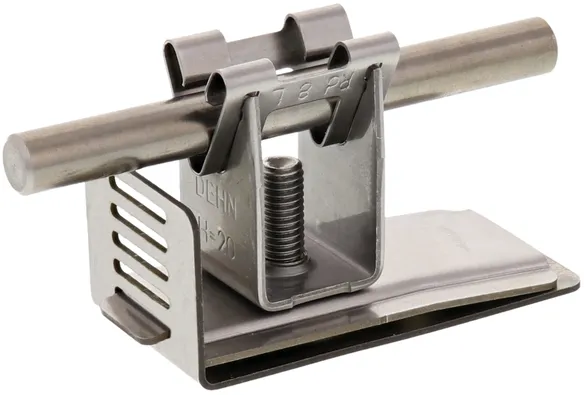

Part No. 206379 DLH DG 8 H20 KB2.8 KU V2A

GTIN 4013364430983, Customs tariff No. (EU): 85389099, Gross weight: 60.01 g, PU: 50.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Support DEHNgrip INOX bardeaux métalliques
avec dispositif de serrage
pour conducteur de descente ou pointe de capture
Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 2-8 mm
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm

produit : DEHN
Type: DLH DG 8 H20 KB2.8 KU V2A
Référence: 206379
ou équivalent

Technical data

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	2-8 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Normes	NF EN 62561-4

Matériau - support pour conducteurs de toiture	INOX
Plage de serrage	2-8 mm
Hauteur totale - support conducteur	20 mm
Matériau - support conducteur	INOX
Support conducteur rd	8 mm
Type - support conducteur	DEHNgrip
Filetage intérieur	M6
Guidage du conducteur	libre
Toit	Bardeaux de toiture en aluminium, systèmes de toiture PREFA, bardeaux de bitume, bois et pierre
Fixation	à pincer à la partie inférieure
Normes	NF EN 62561-4

Product 206379 was added to Notepad.

Go to Notepad

Product 206379 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Supports pour conducteurs de toiture avec dispositif de serrage

PLATTENsnap

Part No. 204069 LH PS 8 H16 KB4.6 GR V2A

Product 204069 was added to Notepad.

Product 204069 was added to the cart.

Part No. 204079 LH PS 8 H16 KB4.6 BR V2A

Product 204079 was added to Notepad.

Product 204079 was added to the cart.

ZIEGELsnap

Part No. 204049 LH ZS 8 H16 KB4.16 GR V2A

Product 204049 was added to Notepad.

Product 204049 was added to the cart.

Part No. 204059 LH ZS 8 H16 KB4.16 BR V2A

Product 204059 was added to Notepad.

Product 204059 was added to the cart.

ZIEGELgrip

Part No. 206049 LH ZG 8 H20 KB4.16 V2A

Product 206049 was added to Notepad.

Product 206049 was added to the cart.

DEHNgrip pour bardeaux bitumés

Part No. 206389 DLH DG H20 UK8 V2A

Product 206389 was added to Notepad.

Product 206389 was added to the cart.

Part No. 206389/S

Product 206389/S was added to Notepad.

Product 206389/S was added to the cart.

Part No. 206399 DLH DG 8 H20 KB8.18 V2A

Product 206399 was added to Notepad.

Product 206399 was added to the cart.

DEHNgrip, court, pour bardeaux métalliques

Part No. 206379 DLH DG 8 H20 KB2.8 KU V2A

Product 206379 was added to Notepad.

Product 206379 was added to the cart.

Supports pour conducteurs de toiture avec dispositif de serrage

PLATTENsnap

Part No. 204069 LH PS 8 H16 KB4.6 GR V2A

You are not authorized to download 204069.stp

You are not authorized to download 204069.igs

You are not authorized to download 204069.jt

You are not authorized to download 204069.dwg

You are not authorized to download 204069m_D.dxf

Product 204069 was added to Notepad.

Product 204069 was added to the cart.

Part No. 204079 LH PS 8 H16 KB4.6 BR V2A

You are not authorized to download 204069.stp

You are not authorized to download 204069.igs

You are not authorized to download 204069.jt

You are not authorized to download 204069.dwg

You are not authorized to download 204069m_D.dxf

Product 204079 was added to Notepad.

Product 204079 was added to the cart.

ZIEGELsnap

Part No. 204049 LH ZS 8 H16 KB4.16 GR V2A

You are not authorized to download 204049.stp

You are not authorized to download 204049.igs

You are not authorized to download 204049.jt

You are not authorized to download 204049.dwg

You are not authorized to download 204049m_D.dxf

Product 204049 was added to Notepad.

Product 204049 was added to the cart.

Part No. 204059 LH ZS 8 H16 KB4.16 BR V2A

You are not authorized to download 204049.stp

You are not authorized to download 204049.igs

You are not authorized to download 204049.jt

You are not authorized to download 204049.dwg

You are not authorized to download 204049m_D.dxf

Product 204059 was added to Notepad.

Product 204059 was added to the cart.

ZIEGELgrip

Part No. 206049 LH ZG 8 H20 KB4.16 V2A

You are not authorized to download 206049.stp

You are not authorized to download 206049.igs

You are not authorized to download 206049.jt

You are not authorized to download 206049.dwg

You are not authorized to download 206049m_D.dxf

Product 206049 was added to Notepad.

Product 206049 was added to the cart.

DEHNgrip pour bardeaux bitumés

Part No. 206389 DLH DG H20 UK8 V2A

You are not authorized to download 206389.stp

You are not authorized to download 206389.igs

You are not authorized to download 206389.jt

You are not authorized to download 206389.dwg

You are not authorized to download 206389m_E.dxf

Product 206389 was added to Notepad.

Product 206389 was added to the cart.

Part No. 206389/S

Product 206389/S was added to Notepad.

Product 206389/S was added to the cart.

Part No. 206399 DLH DG 8 H20 KB8.18 V2A

You are not authorized to download 206399.stp

You are not authorized to download 206399.igs

You are not authorized to download 206399.jt

You are not authorized to download 206399.dwg

You are not authorized to download 206389m_E.dxf

Product 206399 was added to Notepad.

Product 206399 was added to the cart.

DEHNgrip, court, pour bardeaux métalliques

Part No. 206379 DLH DG 8 H20 KB2.8 KU V2A

You are not authorized to download 206379.stp

You are not authorized to download 206379.igs

You are not authorized to download 206379.jt

You are not authorized to download 206379.dwg

You are not authorized to download 206379m_D.dxf

Product 206379 was added to Notepad.

Product 206379 was added to the cart.
