EXFS 100 / EXFS 100 KU

  • Para conexión/toma de tierra indirecta de partes de la instalación separadas por razones de servicio, al producirse descargas de rayo
  • Ejecución para la compensación de potencial de protección contra rayos según IEC/ EN 62305 en zonas Ex

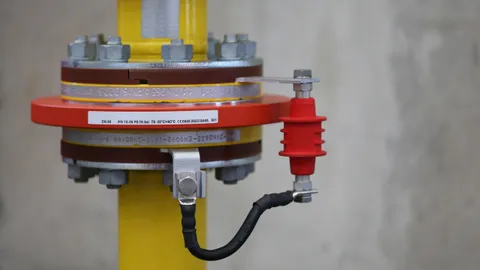

  • Para puentear bridas de aislamiento en tramos de conductores protegidos catódicamente contra la corrosión
  • Para aplicación segura en zona de protección contra explosiones 1 (gases) y 21 (polvo)
  • Tensión de respuesta particularmente baja
  • Resistencia especialmente elevada a corriente alterna
  • Certificación de acuerdo con "Directiva ATEX" 2014/34/EU, IECEx, UL e Inmetro

Details

lorem ipsum
lorem ipsum
lorem ipsum

EXFS 100

Vía de chispas de separación para la zona EX, con revestimiento de material plástico y con casquillos roscados de conexión M 10.

1 Product

Part No. 923100 EXFS 100

GTIN 4013364108325, Customs tariff No. (EU): 85369010, Gross weight: 308.80 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Vía de chispas de separación Ex EXFS 100
Vía de chispas de separación Ex EXFS 100 según la
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
para la equipotencialidad contra el rayo según la
DIN VDE 0185-305-3, especialmente para su empleo en
zonas con riesgo de explosión hasta la zona 1 o respectivamente 21.
certificado por IECEx / ATEX (2014/34/EU)
marcación Ex según la
IEC / EN 60079: Gases II 2G Ex d IIC T6
IEC / EN 61241: Polvos II 2D Ex tD A21 IP67 T 80°C
Corriente de choque de rayo (10/350): 100 kA
Clase de capacidad para derivar corrientes de rayo
según la IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Corriente nominal de descarga (8/20): 100 kA
Tensión asignada de respuesta de choque de rayo:<= 1,25 kV
Tensión alterna de respuesta (50Hz): <= 0,5 kV
Tensión alterna asignada de choque soportable (50 Hz): <= 250 V
Corriente asignada de descarga (50 Hz): 500 A / 0,2 sec. (Tu <= 45°C)
Clase de protección: IP67
Envolvente de conexión: bilateral
Tornillo de conexión M10 x 25 y arandela abierta

Producto DEHN
Tipo: EXFS 100
art. no.: 923100
o equivalente

Certificates



Technical data

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA
Clase de resistencia a corriente de rayo H
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 1.25 kV
Clase de protección IP 67
Homologaciones UL, Inmetro
Homologaciones ATEX DEKRA 11ATEX0178 X
Certificación Ex según EN 60079-0 y EN 60079-1 (gas) II 2 G Ex db IIC T6 Gb
Certificación Ex según EN 60079-0 y EN 60079-1 (polvo) II 2 D Ex tb IIIC T80 °C Db IP 66/67
Homologaciones IECEx IECEx KEM 09.0051X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex db IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67
Homologaciones Inmetro TÜV 17.0698 X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex db IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67

Product 923100 was added to Notepad.

Product 923100 was added to the cart.


EXFS 100 KU

Vía de chispas de separación con cable de conexión para montaje sobre o bajo tierra; forro impermeable; puede acortarse con cables cortos.

1 Product

Part No. 923101 EXFS 100 KU

GTIN 4013364108332, Customs tariff No. (EU): 85369095, Gross weight: 2.14 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Vía de chispas de separación Ex EXFS 100 KU
Vía de chispas de separación Ex EXFS 100 KU según
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
para la equipotencialidad contra el rayo (protección del aislamiento)
según DIN VDE 0185-305-3,
especialmente para su uso en áreas potencialmente explosivas
hasta zona 1 o 21, con cables de conexión para el
montaje sobre y bajo tierra
con certificación IECEx / ATEX (2014/34/UE)
Marcado Ex según
IEC / EN 60079: Gases II 2G Ex d IIC T6
IEC / EN 61241: Polvos II 2D Ex tD A21 IP67 T 80 °C
Corriente de choque de rayo (10/350): 100 kA
Clase de capacidad para derivar corrientes de rayo según IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Corriente nominal de descarga (8/20): 100 kA
Tensión de choque de respuesta de dimensionamiento: <= 1,25 kV
Tensión alterna de respuesta (50 Hz): <= 0,5 kV
Tensión de dimensionamiento soportada (50 Hz): <= 250 V
Corriente de fuga asignada (50 Hz):
500 A / 0,2 s (Tu <= 45 °C)
Clase de protección: IP67
Plástico impermeabilizado
Cable: en ambos lados NYY-J 1 x 25 mm2, aprox. 2 m de largo

Producto DEHN
Tipo: EXFS 100 KU
art. no.: 923101
o equivalente

Certificates



Technical data

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3
Corriente de choque de rayo (10/350 µs) (Iimp ) 100 kA
Clase de resistencia a corriente de rayo H
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 1.25 kV
Clase de protección IP 67
Homologaciones ATEX DEKRA 11ATEX0178 X
Certificación Ex según EN 60079-0 y EN 60079-1 (gas) II 2 G Ex d IIC T6 Gb
Certificación Ex según EN 60079-0 y EN 60079-1 (polvo) II 2 D Ex tb IIIC T80 °C Db IP 66/67
Homologaciones IECEx IECEx KEM 09.0051X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex d IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67
Homologaciones Inmetro TÜV 17.0698 X
Marcado Ex según EN 60079-0 y EN 60079-1 (gas) Ex db IIC T6 Gb
Marcado Ex según EN 60079-0 y EN 60079-1 (polvo) Ex tb IIIC T80 °C Db IP 66/67
Longitud del cable 2x aprox. 2000 mm
