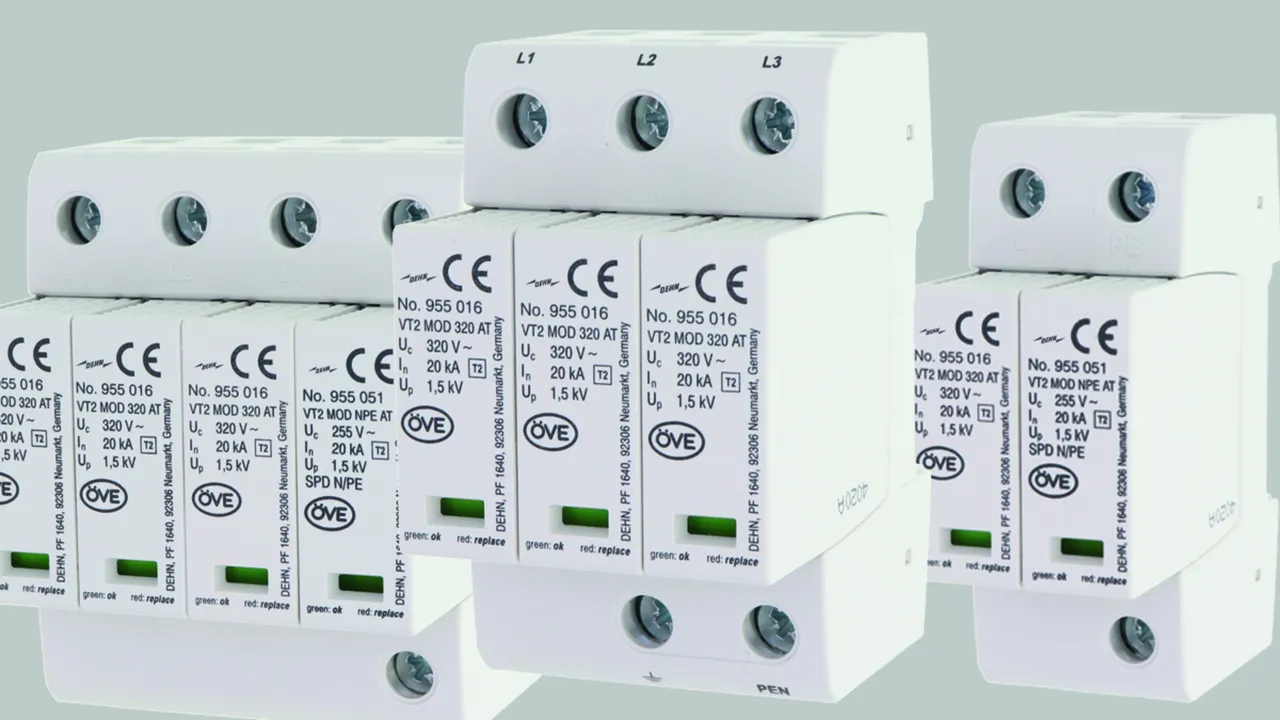

Part No. 955321 VT2 M TT 320 AT

GTIN 4013364456754, Customs tariff No. (EU): 85363030, Gross weight: 442.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	ÖVE, ESTI

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	12 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-N]/[N-PE] bei 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	ÖVE, ESTI
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	1,75 kV

Product 955321 was added to Notepad.

Go to Notepad

Product 955321 was added to the cart.

Go to Web-Shop

Part No. 955329 VT2 M TT 320 FM AT

GTIN 4013364456761, Customs tariff No. (EU): 85363030, Gross weight: 450.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	ÖVE, ESTI
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	12 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-N]/[N-PE] bei 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	ÖVE, ESTI
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	1,75 kV

Product 955329 was added to Notepad.

Go to Notepad

Product 955329 was added to the cart.

Go to Web-Shop

Part No. 955131 VT2 M TT 2P 320 AT

GTIN 4013364456730, Customs tariff No. (EU): 85363030, Gross weight: 263.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	ÖVE, ESTI

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	12 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-N]/[N-PE] bei 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	ÖVE, ESTI
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	1,75 kV

Product 955131 was added to Notepad.

Go to Notepad

Product 955131 was added to the cart.

Go to Web-Shop

Part No. 955136 VT2 M TT 2P 320 FM AT

GTIN 4013364456747, Customs tariff No. (EU): 85363030, Gross weight: 269.20 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	ÖVE, ESTI
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	12 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-N]/[N-PE] bei 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	ÖVE, ESTI
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	1,75 kV

Product 955136 was added to Notepad.

Go to Notepad

Product 955136 was added to the cart.

Go to Web-Shop

Part No. 955300 VT2 M TNC 320 AT

GTIN 4013364439788, Customs tariff No. (EU): 85363030, Gross weight: 357.40 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	ÖVE, ESTI

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	ÖVE, ESTI

Product 955300 was added to Notepad.

Go to Notepad

Product 955300 was added to the cart.

Go to Web-Shop

Part No. 955305 VT2 M TNC 320 FM AT

GTIN 4013364439795, Customs tariff No. (EU): 85363030, Gross weight: 365.86 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassungen	ÖVE, ESTI
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	ÖVE, ESTI
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 955305 was added to Notepad.

Go to Notepad

Product 955305 was added to the cart.

Go to Web-Shop

Part No. 955016 VT2 MOD 320 AT

GTIN 4013364439771, Customs tariff No. (EU): 85363030, Gross weight: 57.29 g, PU: 1.00 Stk.

Images

Additional information

Technical data

Höchste Dauerspannung AC (U_C )	320 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Zulassungen	ÖVE

Product 955016 was added to Notepad.

Go to Notepad

Product 955016 was added to the cart.

Go to Web-Shop

Part No. 955051 VT2 MOD NPE AT

GTIN 4013364456723, Customs tariff No. (EU): 85363030, Gross weight: 44.00 g, PU: 1.00 Stk.

Images

Additional information

Technical data

Höchste Dauerspannung AC (U_C )	255 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Zulassungen	ÖVE

Product 955051 was added to Notepad.

Go to Notepad

Product 955051 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

SPD VT2 AT

SPD VT2 TT (FM) AT

Part No. 955321 VT2 M TT 320 AT

Product 955321 was added to Notepad.

Product 955321 was added to the cart.

Part No. 955329 VT2 M TT 320 FM AT

Product 955329 was added to Notepad.

Product 955329 was added to the cart.

SPD VT2 TT 2P (FM) AT

Part No. 955131 VT2 M TT 2P 320 AT

Product 955131 was added to Notepad.

Product 955131 was added to the cart.

Part No. 955136 VT2 M TT 2P 320 FM AT

Product 955136 was added to Notepad.

Product 955136 was added to the cart.

SPD VT2 TNC (FM) AT

Part No. 955300 VT2 M TNC 320 AT

Product 955300 was added to Notepad.

Product 955300 was added to the cart.

Part No. 955305 VT2 M TNC 320 FM AT

Product 955305 was added to Notepad.

Product 955305 was added to the cart.

Varistor-Schutzmodul für VT2

Part No. 955016 VT2 MOD 320 AT

Product 955016 was added to Notepad.

Product 955016 was added to the cart.

N-PE-Funkenstrecken-Schutzmodul für VT2

Part No. 955051 VT2 MOD NPE AT

Product 955051 was added to Notepad.

Product 955051 was added to the cart.

SPD VT2 AT

SPD VT2 TT (FM) AT

Part No. 955321 VT2 M TT 320 AT

You are not authorized to download PLP DG 4P.stp

You are not authorized to download PLP DG 4P.igs

You are not authorized to download PLP DG 4P.jt

You are not authorized to download PLP DG 4P.dwg

You are not authorized to download 955320m_E.dxf

You are not authorized to download DEHN.955321.edz

Product 955321 was added to Notepad.

Product 955321 was added to the cart.

Part No. 955329 VT2 M TT 320 FM AT

You are not authorized to download PLP DG 4P FM.stp

You are not authorized to download PLP DG 4P FM.igs

You are not authorized to download PLP DG 4P FM.jt

You are not authorized to download PLP DG 4P FM.dwg

You are not authorized to download 955325m_E.dxf

You are not authorized to download DEHN.955329.edz

Product 955329 was added to Notepad.

Product 955329 was added to the cart.

SPD VT2 TT 2P (FM) AT

Part No. 955131 VT2 M TT 2P 320 AT

You are not authorized to download PLP DG 2P.stp

You are not authorized to download PLP DG 2P.igs

You are not authorized to download PLP DG 2P.jt

You are not authorized to download PLP DG 2P.dwg

You are not authorized to download 955130m_E.dxf

You are not authorized to download DEHN.955131.edz

Product 955131 was added to Notepad.

Product 955131 was added to the cart.

Part No. 955136 VT2 M TT 2P 320 FM AT

You are not authorized to download PLP DG 2P FM.stp

You are not authorized to download PLP DG 2P FM.igs

You are not authorized to download PLP DG 2P FM.jt

You are not authorized to download PLP DG 2P FM.dwg

You are not authorized to download 955135m_E.dxf

You are not authorized to download DEHN.955136.edz

Product 955136 was added to Notepad.

Product 955136 was added to the cart.

SPD VT2 TNC (FM) AT

Part No. 955300 VT2 M TNC 320 AT

You are not authorized to download PLP DG 3P.stp

You are not authorized to download PLP DG 3P.igs

You are not authorized to download PLP DG 3P.jt

You are not authorized to download PLP DG 3P.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.955300.edz

Product 955300 was added to Notepad.

Product 955300 was added to the cart.

Part No. 955305 VT2 M TNC 320 FM AT

You are not authorized to download PLP DG 3P FM.stp

You are not authorized to download PLP DG 3P FM.igs

You are not authorized to download PLP DG 3P FM.jt

You are not authorized to download PLP DG 3P.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.955305.edz

Product 955305 was added to Notepad.

Product 955305 was added to the cart.

Varistor-Schutzmodul für VT2

Part No. 955016 VT2 MOD 320 AT

Product 955016 was added to Notepad.

Product 955016 was added to the cart.

N-PE-Funkenstrecken-Schutzmodul für VT2

Part No. 955051 VT2 MOD NPE AT

Product 955051 was added to Notepad.

Product 955051 was added to the cart.
