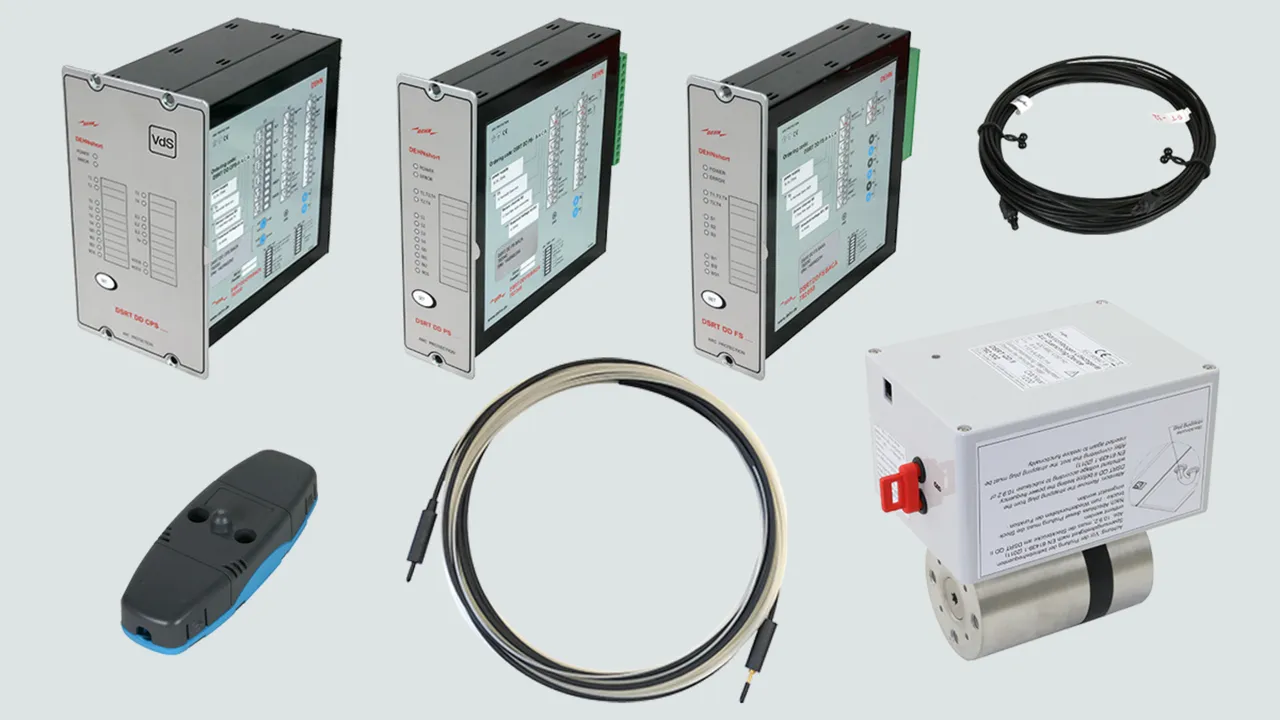

Aktiv lysbuebeskyttelse DEHNshort

  • Person-, anlægs- og anlægsfunktionsbeskyttelse iht. DIN EN 61439-2, tillæg 1 (IEC/TR 61641 udg. 3, 2014)
  • Indsats i lavspændings-koblingsenhedskombinationer iht. DIN EN 61439-2 efter integrationskontroller iht. DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Optimal driftssikkerhed for anlægget
  • Modulært systemdesign
  • Systemstatussen angives foran på anlægget

Details

Indbyggede lyssensorer
lorem ipsum
Principskema
lorem ipsum
Indbygget beskyttelsesstrømomformer
lorem ipsum
Detektionskomponenter i døren
lorem ipsum
Kortslutningspatroner i monteret tilstand
lorem ipsum

Detektionskomponent (strøm + lys)

Detektionskomponent DSRT DD CPS .... til detektering af strøm og lys (punktsensorer DSRT PS) inkl. udgang til tilslutning af to kortslutningspatroner DSRT QD II.

2 Products

Part No. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Customs tariff No. (EU): 85364900, Gross weight: 1.48 kg, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT DD CPS BACA
artikelnr.: 782030
eller tilsvarende

Certificates



Technical data

Min. / max. spænding (UN ) 18-72 V DC
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 102 mm
Monteringsdimensioner (h x b x d) 157 x 82 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Strømindgange 1 A / 5 A (IL1, IL2, IL3, Io)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Højhastighedsudgange Op til 250 V AC/DC 2 A (HS01, HS02)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid HSO < 2 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Product 782030 was added to Notepad.

Go to Notepad

Product 782030 was added to the cart.

Go to Web-Shop

Part No. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Customs tariff No. (EU): 85364900, Gross weight: 1.48 kg, PU: 1.00 Pakkestørrelse

Images

Additional information


Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT DD CPS AACA
artikelnr.: 782031
eller tilsvarende

Certificates



Technical data

Min. / max. spænding (UN ) 80-265 V AC
Frekvens 50 / 60 Hz
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 102 mm
Monteringsdimensioner (h x b x d) 157 x 82 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Strømindgange 1 A / 5 A (IL1, IL2, IL3, Io)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Højhastighedsudgange Op til 250 V AC/DC 2 A (HS01, HS02)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid HSO < 2 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Product 782031 was added to Notepad.

Go to Notepad

Product 782031 was added to the cart.

Go to Web-Shop

Detektionskomponent (optoelektronisk sensor)

Detektionskomponent DSRT DD PS .... til detektering af lys (punktsensorer DSRT PS) inkl. udgang til tilslutning af to kortslutningspatroner DSRT QD II.

2 Products

Part No. 782040 DSRT DD PS BACA

GTIN 4013364245822, Customs tariff No. (EU): 85364900, Gross weight: 953.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT DD PS BACA
artikelnr.: 782040
eller tilsvarende

Certificates



Technical data

Min. / max. spænding (UN ) 18-72 V DC
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Product 782040 was added to Notepad.

Go to Notepad

Product 782040 was added to the cart.

Go to Web-Shop

Part No. 782041 DSRT DD PS AACA

GTIN 4013364245839, Customs tariff No. (EU): 85364900, Gross weight: 953.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information


Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT DD PS AACA
artikelnr.: 782041
eller tilsvarende

Certificates



Technical data

Min. / max. spænding (UN ) 80-265 V AC
Frekvens 50 / 60 Hz
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Product 782041 was added to Notepad.

Go to Notepad

Product 782041 was added to the cart.

Go to Web-Shop

Detektionskomponent (fiberoptisk sensor)

Detektionskomponent DSRT DD FS .... til lysgenkendelse (fiberoptisk sensor DSRT FS).

2 Products

Part No. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Customs tariff No. (EU): 85364900, Gross weight: 1020.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT DD FS BAAA
artikelnr.: 782050
eller tilsvarende

Certificates



Technical data

Min. / max. spænding (UN ) 18-72 V DC
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3 (1 fiberoptisk sensor (DSRT FS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Godkendelser VdS

Product 782050 was added to Notepad.

Go to Notepad

Product 782050 was added to the cart.

Go to Web-Shop

Part No. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Customs tariff No. (EU): 85364900, Gross weight: 1020.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information


Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT DD FS AAAA
artikelnr.: 782051
eller tilsvarende

Certificates



Technical data

Min. / max. spænding (UN ) 80-265 V AC
Frekvens 50 / 60 Hz
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3 (1 fiberoptisk sensor (DSRT FS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Godkendelser VdS

Product 782051 was added to Notepad.

Go to Notepad

Product 782051 was added to the cart.

Go to Web-Shop

Kortslutningspatron QD II

Kortslutningspatron til tilslutning til detektionskomponenterne DSRT DD CPS og DSRT DD PS.

1 Product

Part No. 782002 DSRT QD II

GTIN 4013364312562, Customs tariff No. (EU): 85363090, Gross weight: 5.23 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Kortslutningsenhed
Kortslutningsenhed til slukning af lysbuen med
tofaset tilslutning til hovedsamleskinnesystemet.
Stødspændingsbæreevne Ipk: 220 kA
Modstandsdygtighed ved kortslutningsstødstrøm Icw: 110 kA / 300 ms
Nominel driftsspænding: 690 V / AC,
Frekvens: 50 / 60 Hz


fabrikat: DEHN
Type: DSRT QD II
artikelnr.: 782002
eller tilsvarende

Certificates



Technical data

Standard IEC 60947-9-1:2019
Driftsspænding (Ue ) 400-690 V AC
Modstandsdygtighed ved kortslutningsstrøm (Icw ) 110 kA, 300 ms
Modstandsdygtighed ved kortslutningsstødstrøm (Ipk ) 242 kA
Dimensioner (h x b x d) 177 x 120 x 180 mm
Systemkonfiguration TN, TT, IT
Beskyttelsesgrad IP 00
Godkendelser VdS

Product 782002 was added to Notepad.

Go to Notepad

Product 782002 was added to the cart.

Go to Web-Shop

Fiberoptisk kabel LWL

Seriefremstillet lysleder til forbindelse mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS og kortslutningspatronerne DSRT QD II.
1 sæt = 2 stk.

4 Products

Part No. 782020 DSRT LWL 0.75

GTIN 4013364236509, Customs tariff No. (EU): 85447000, Gross weight: 10.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Seriefremstillet lysleder 0,75 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 0,75m

fabrikat: DEHN
Type: DSRT LWL 0.75
artikelnr.: 782020
eller tilsvarende

Certificates



Technical data

Længde 0,75 m
Diameter 2,2 mm
Godkendelser VdS

Product 782020 was added to Notepad.

Go to Notepad

Product 782020 was added to the cart.

Go to Web-Shop

Part No. 782022 DSRT LWL 2.00

GTIN 4013364236516, Customs tariff No. (EU): 85447000, Gross weight: 20.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Seriefremstillet lysleder 2,00 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 2,00m

fabrikat: DEHN
Type: DSRT LWL 2.00
artikelnr.: 782022
eller tilsvarende

Certificates



Technical data

Længde 2 m
Diameter 2,2 mm
Godkendelser VdS

Product 782022 was added to Notepad.

Go to Notepad

Product 782022 was added to the cart.

Go to Web-Shop

Part No. 782024 DSRT LWL 4.00

GTIN 4013364237193, Customs tariff No. (EU): 85447000, Gross weight: 36.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Seriefremstillet lysleder 4,00 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 4,00m

fabrikat: DEHN
Type: DSRT LWL 4.00
artikelnr.: 782024
eller tilsvarende

Certificates



Technical data

Længde 4 m
Diameter 2,2 mm
Godkendelser VdS

Product 782024 was added to Notepad.

Go to Notepad

Product 782024 was added to the cart.

Go to Web-Shop

Part No. 782028 DSRT LWL 8.00

GTIN 4013364237223, Customs tariff No. (EU): 85447000, Gross weight: 66.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Seriefremstillet lysleder 8,00 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 8,00m

fabrikat: DEHN
Type: DSRT LWL 8.00
artikelnr.: 782028
eller tilsvarende

Certificates



Technical data

Længde 8 m
Diameter 2,2 mm
Godkendelser VdS

Product 782028 was added to Notepad.

Go to Notepad

Product 782028 was added to the cart.

Go to Web-Shop

Optoelektronisk sensor

Optoelektronisk sensor DSRT PS til detektion af lysbuer. Serieforbindelse af op til 3 sensorer ved hver sensorindgang i DSRT DD CPS- og DSRT DD PS-komponenter.

1 Product

Part No. 782060 DSRT PS

GTIN 4013364245860, Customs tariff No. (EU): 85364900, Gross weight: 32.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT PS
artikelnr.: 782060
eller tilsvarende

Certificates



Technical data

Dimensioner (l x b x h) 90 x 32,8 x 19,5 mm
Befæstigelsesåbninger 2x 3,2 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 90° (180°)
Max. afstand til lysbue 2 m (0,5 m)
Sensormontering 2 ledere og afskærmning
Specificering af sensorkabel Snoet lederpar, 0,75 mm², skærmet
Max. længde af kabel til sensorer 100 m
Beskyttelsesgrad IP 60
Driftstemperatur (TU ) –20 °C ... +85 °C
Godkendelser VdS

Product 782060 was added to Notepad.

Go to Notepad

Product 782060 was added to the cart.

Go to Web-Shop

Fiberoptisk sensor

Fiberoptisk sensor DSRT FS til detektion af lysbuer. Forbindelse af 1 sensor ved hver sensorindgang i DSRT DD FS-komponenter.

5 Products

Part No. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Customs tariff No. (EU): 90019000, Gross weight: 142.59 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT FS 8 1.5
artikelnr.: 782077
eller tilsvarende

Certificates



Technical data

Sensorlængde 8 m
Aktiv sensorlængde 5 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Product 782077 was added to Notepad.

Go to Notepad

Product 782077 was added to the cart.

Go to Web-Shop

Part No. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Customs tariff No. (EU): 90019000, Gross weight: 147.27 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT FS 10 1.5
artikelnr.: 782081
eller tilsvarende

Certificates



Technical data

Sensorlængde 10 m
Aktiv sensorlængde 7 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Product 782081 was added to Notepad.

Go to Notepad

Product 782081 was added to the cart.

Go to Web-Shop

Part No. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Customs tariff No. (EU): 90019000, Gross weight: 150.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT FS 12 1.5
artikelnr.: 782085
eller tilsvarende

Certificates



Technical data

Sensorlængde 12 m
Aktiv sensorlængde 9 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Product 782085 was added to Notepad.

Go to Notepad

Product 782085 was added to the cart.

Go to Web-Shop

Part No. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Customs tariff No. (EU): 90019000, Gross weight: 156.67 g, PU: 1.00 Pakkestørrelse

Images

Additional information



fabrikat: DEHN
Type: DSRT FS 15 1.5
artikelnr.: 782091
eller tilsvarende

Certificates



Technical data

Sensorlængde 15 m
Aktiv sensorlængde 12 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Product 782091 was added to Notepad.

Go to Notepad

Product 782091 was added to the cart.

Go to Web-Shop

Part No. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Customs tariff No. (EU): 90019000, Gross weight: 170.88 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Fiberoptisk sensor 17 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission.
Samlet længde: 17m

fabrikat: DEHN
Type: DSRT FS 17 1.5
artikelnr.: 782092
eller tilsvarende

Certificates



Technical data

Sensorlængde 17 m
Aktiv sensorlængde 14 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Product 782092 was added to Notepad.

Go to Notepad

Product 782092 was added to the cart.

Go to Web-Shop
back to top
