DEHNvap EMOB

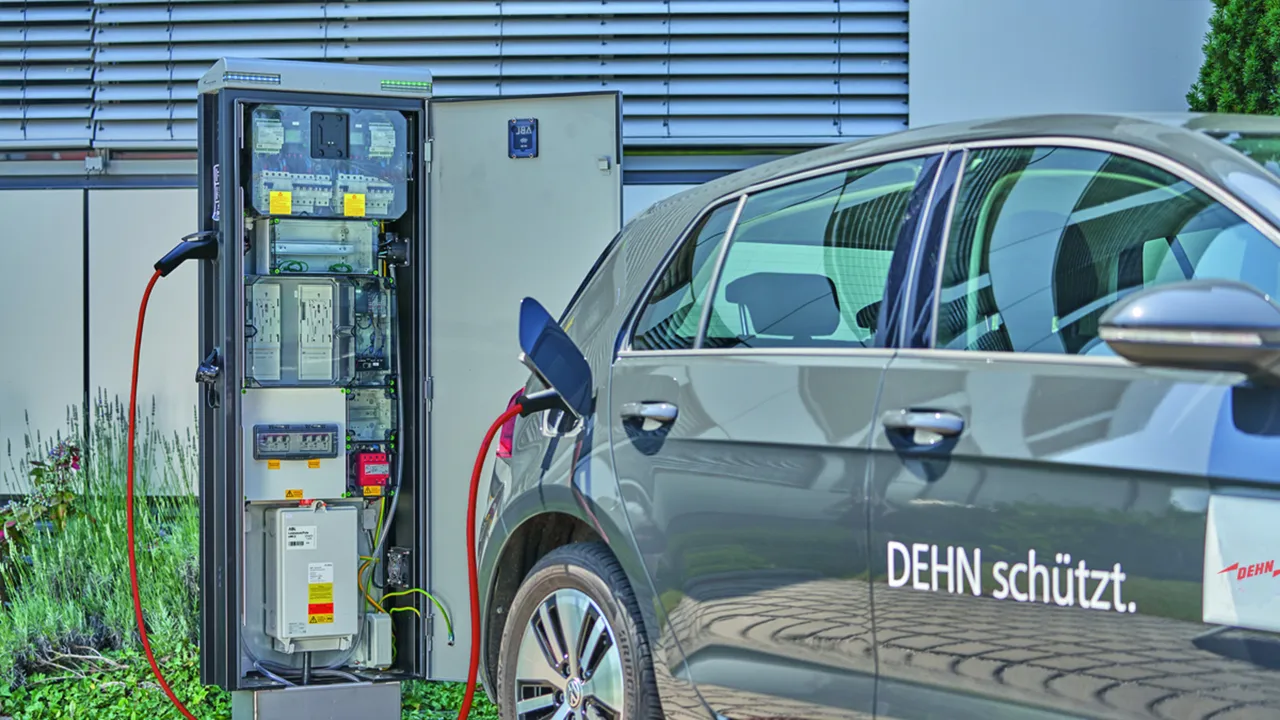

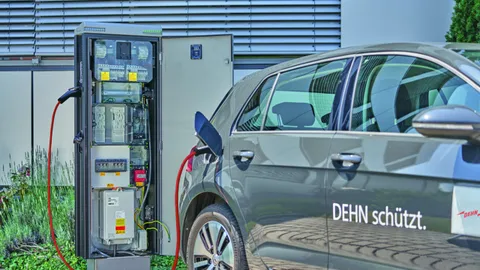

Univerzálně použitelný, kombinovaný svodič speciálně pro instalaci v napájecích systémech nabíjecích infrastruktur
Na bázi RAC technologie jiskřiště a šířkou pouze jednoho modulu/pólu umožňuje kompaktní a prostorově úspornou montáž
Energeticky koordinovaný ochranný účinek ke koncovému zařízení Typ 1 + typ 2 + typ 3
Zbytková energie u S20K275 varistoru koncového zařízení < 0,5 J
Maximální předjištění do 250 A gG
Umožňuje měření izolace do 1000 V DC v zapojeném stavu

DVA EMOB 3P 255 FM

1 Product

Part No. 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, Customs tariff No. (EU): 85363090, Gross weight: 500.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Kombinovaný svodič DEHNvap EMOB
Čtyřpólový kombinovaný svodič pro 230/400V systémy TT a TN(C)-S,
šířka 4 TE, s kontaktem dálkové signalizace
Svodič typ 1 + typ 2 podle EN 61643-11
Určený speciálně pro použití v
napájecích systémech nabíjecích infrastruktur
RAC technologie jiskřiště
ukazatel poruchy
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 50 kA
Max. předjištění: 250 A
Zbytková energie u S20K275 varistoru koncového zařízení: < 0,5 J
Umožňuje měření izolace
do 1000 V DC v zapojeném stavu
Certifikace podle KEMA a UL
Energetická koordinace podle EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DVA EMOB 3P 255 FM
Obj. č.: 900385
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC [L-N]/[N-PE] (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	39,06 kJ/ohm / 625,00 kJ/ohm
Jmenovitý impulzní proud (8/20) (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Certifikace	KEMA, UL

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N]/[N-PE] (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	39,06 kJ/ohm / 625,00 kJ/ohm
Jmenovitý impulzní proud (8/20) (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	25 kAeff/100 Aeff
Omezení následného proudu / selektivita	nevybaví jištění 35 A gG do 25 kAeff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K≤ 25 kA_eff	250 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min. - pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40°C...+80°C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, UL
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Umožňuje měření izolačního odporu v zapojeném stavu	do 1000 V DC
Rozšířená technická data:	---------------------------------
- dodatečný napěťový test: 485 V AC/50 Hz po dobu 24 h.	pevnost
– zbytková energie pro jeden S20K275	< 0,5 J
– charakteristika při U = 320 V a I_SCCR = 13,5 kA s jištěním 63 A gG	pevnost
– Ochranná úroveň [L-PE] (U_P )	≤ 2,0 kV

Product 900385 was added to Notepad.

Go to Notepad

Product 900385 was added to the cart.

Go to Web-Shop

DVA EMOB M 3P 255 FM

1 Product

Part No. 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, Customs tariff No. (EU): 85363090, Gross weight: 592.47 g, PU: 1.00 ks

Images

Additional information

CAD files

Kombinovaný svodič DEHNvap EMOB
Čtyřpólový kombinovaný svodič pro 230/400V systémy TT a TN(C)-S,
šířka 4 TE, s kontaktem dálkové signalizace
Modulární svodič typ 1 + typ 2 podle normy EN 61643-11
Určený speciálně pro použití v
napájecích systémech nabíjecích infrastruktur
RAC technologie jiskřiště
ukazatel poruchy
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 12,5 kA
Max. předjištění: 250 A
Certifikace podle KEMA a UL
Energetická koordinace podle EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DVA EMOB M 3P 255 FM
Obj. č.: 900585
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC [L-N]/[N-PE] (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	39,06 kJ/ohm / 625,00 kJ/ohm
Jmenovitý impulzní proud (8/20) (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Certifikace	KEMA, UL

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N]/[N-PE] (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	39,06 kJ/ohm / 625,00 kJ/ohm
Jmenovitý impulzní proud (8/20) (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5 kV/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu / selektivita	Nevybaví pojistku 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K≤ 50 kA_eff	250 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min. - pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40°C...+80°C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, UL
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Umožňuje měření izolačního odporu v zapojeném stavu	do 500 V DC
Rozšířená technická data:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	1,8 kV

Product 900585 was added to Notepad.

Go to Notepad

Product 900585 was added to the cart.

Go to Web-Shop
