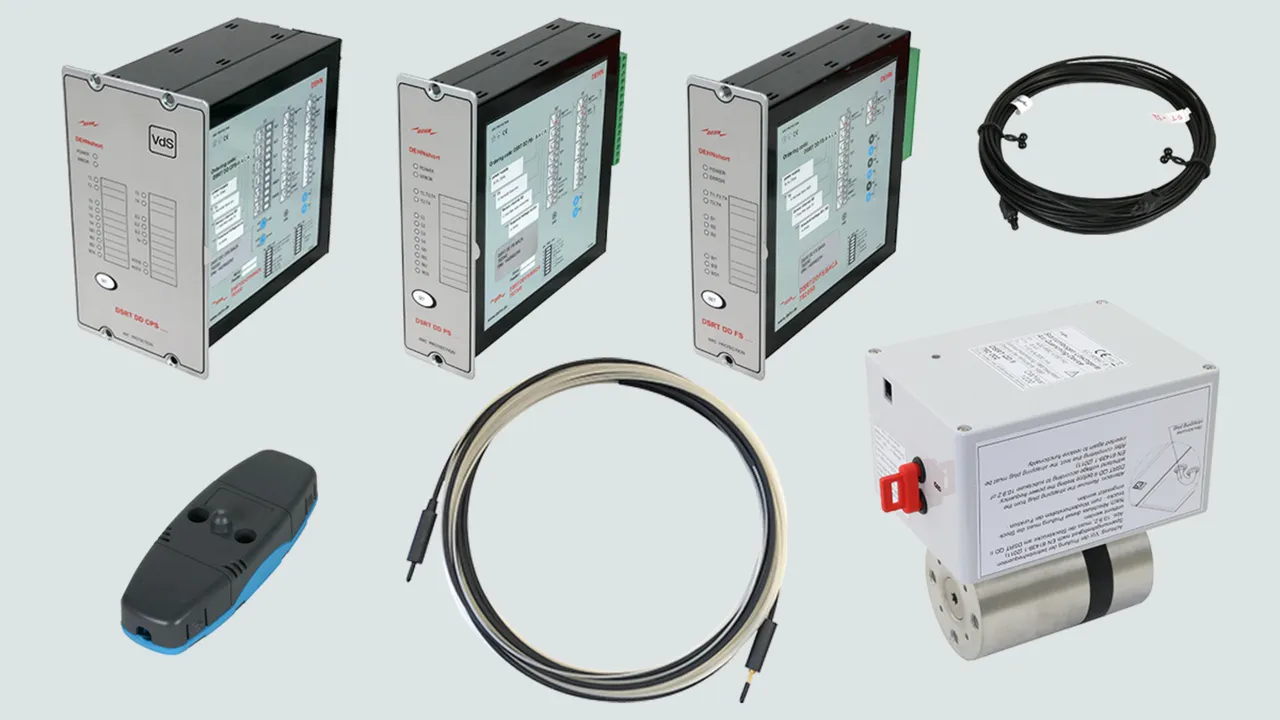

有源电弧故障保护系统 DEHNshort

  • 人员、设备和设备功能防护符合 DIN EN 61439-2 标准，补充页1 (IEC/TR 61641 版3, 2014)
  • 依据 DIN EN 61439-2 标准的规定用于低压开关设备和控制设备，对此已经先按照 DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020) 标准进行了集成测试。
  • 提高设备可用性
  • 模块化系统结构
  • 在设备前侧提供系统状态信号

Details

原理电路图
lorem ipsum
内置光传感器
lorem ipsum
内置检测装置
lorem ipsum

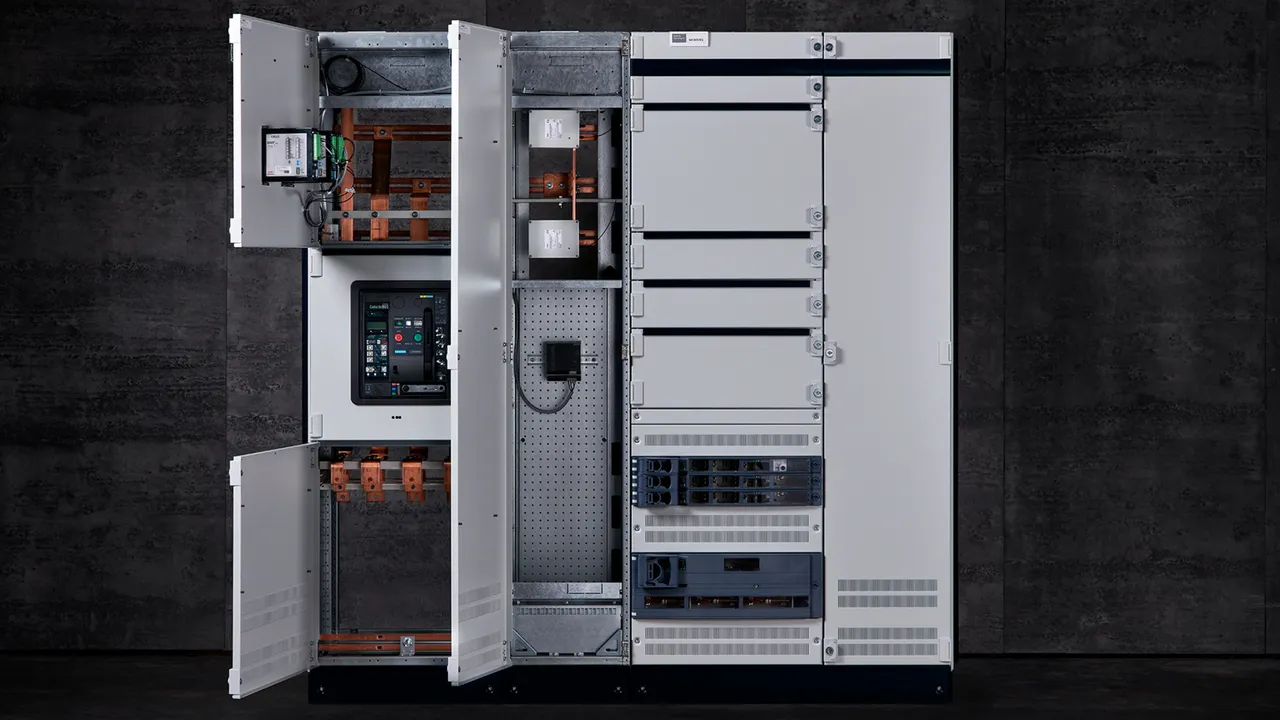

安装后的灭弧装置
lorem ipsum
内置保护型电流互感器
lorem ipsum

检测装置（电流和光）

检测装置 DSRT DD CPS .... 用于电流和光检测（点传感器 DSRT PS），包括输出端，连接到两个灭弧装置 DSRT QD II。

2 Products

Part No. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Customs tariff No. (EU): 853649, Gross weight: 1.48 kg, PU: 1.00 件

Images

Additional information

用于电流和光检测的电子检测装置
用于故障电弧保护系统的电子检测装置
用于连接点状光传感器和
电流互感器组。安装在开关柜门内。
整个系统的自动自行监测程序，
以及通过 LED 显示的状态指示器。
电源电压：18 - 72 V DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5A, 250 V AC/DC
电流输入端信号：1 / 5 A
电流互感器接口的数目：3 个用于相导体
1 个用于总电流


制造商： DEHN
型号: DSRT DD CPS BACA
货号: 782030
其他类似产品

Certificates



Technical data

最小/最大电压 (UN ) 18-72 V DC
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 102 mm
安装尺寸 (高 x 宽 x 深) 157 x 82 x 164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
电流输入端 1 A / 5 A (IL1, IL2, IL3, Io)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
高速输出端 最高达 250 V AC/DC 2 A (HS01, HS02)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
HSO 脱扣时间 < 2 ms
TX 脱扣时间 < 2 ms
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
批准 VdS

Product 782030 was added to Notepad.

Go to Notepad

Product 782030 was added to the cart.

Go to Web-Shop

Part No. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Customs tariff No. (EU): 853649, Gross weight: 1.48 kg, PU: 1.00 件

Images

Additional information

用于电流和光检测的电子检测装置
用于故障电弧保护系统的电子检测装置
用于连接点状光传感器和
电流互感器组。安装在开关柜门内。
整个系统的自动自行监测程序，
以及通过 LED 显示的状态指示器。
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5A, 250 V AC/DC
电流输入端信号：1 / 5 A
电流互感器接口的数目：3 个用于相导体
1 个用于总电流




制造商： DEHN
型号: DSRT DD CPS AACA
货号: 782031
其他类似产品

Certificates



Technical data

最小/最大电压 (UN ) 92-265 V AC / DC
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 102 mm
安装尺寸 (高 x 宽 x 深) 157 x 82 x 164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
电流输入端 1 A / 5 A (IL1, IL2, IL3, Io)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
高速输出端 最高达 250 V AC/DC 2 A (HS01, HS02)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
HSO 脱扣时间 < 2 ms
TX 脱扣时间 < 2 ms
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
批准 VdS

Product 782031 was added to Notepad.

Go to Notepad

Product 782031 was added to the cart.

Go to Web-Shop

检测装置（点传感器）

检测装置 DSRT DD PS .... 用于光检测（点传感器 DSRT PS），包括输出端，用于连接到两个灭弧装置 DSRT QD II。

2 Products

Part No. 782040 DSRT DD PS BACA

GTIN 4013364245822, Customs tariff No. (EU): 853649, Gross weight: 953.00 g, PU: 1.00 件

Images

Additional information

电子检测装置，适合利用点传感器进行光检测
故障电弧保护系统的电子检测装置
用于连接 12 个点状光传感器。
安装在开关柜门内。
自动自行监测程序，
以及通过 LED 显示的状态指示器。
电源电压：18 - 72 V DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD PS BACA
货号: 782040
其他类似产品

Certificates



Technical data

最小/最大电压 (UN ) 18-72 V DC
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
TX 脱扣时间 < 2 ms
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
批准 VdS

Product 782040 was added to Notepad.

Go to Notepad

Product 782040 was added to the cart.

Go to Web-Shop

Part No. 782041 DSRT DD PS AACA

GTIN 4013364245839, Customs tariff No. (EU): 853649, Gross weight: 953.00 g, PU: 1.00 件

Images

Additional information

电子检测装置，适合利用点传感器进行光检测
故障电弧保护系统的电子检测装置
用于连接 12 个点状光传感器。
安装在开关柜门内。
自动自行监测程序，
以及通过 LED 显示的状态指示器。
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD PS AACA
货号: 782041
其他类似产品

Certificates



Technical data

最小/最大电压 (UN ) 92-265 V AC / DC
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
TX 脱扣时间 < 2 ms
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
批准 VdS

Product 782041 was added to Notepad.

Go to Notepad

Product 782041 was added to the cart.

Go to Web-Shop

检测装置（光纤传感器）

检测装置 DSRT DD FS ....用于光检测（光纤传感器 DSRT FS）。

2 Products

Part No. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Customs tariff No. (EU): 853649, Gross weight: 1020.00 g, PU: 1.00 件

Images

Additional information

电子检测装置，适合利用光纤传感器进行光检测
故障电弧保护系统的电子检测装置
用于连接 3 个光纤传感器。
安装在开关柜门内。
自动自行监测程序，
以及通过 LED 显示的状态指示器。
电源电压：18 - 72 V DC
功率消耗：5 W
光输入端的数目：3
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD FS BAAA
货号: 782050
其他类似产品

Certificates



Technical data

最小/最大电压 (UN ) 18-72 V DC
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3（每个通道可连接一个光纤传感器（DSRT FS））。
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
批准 VdS

Product 782050 was added to Notepad.

Go to Notepad

Product 782050 was added to the cart.

Go to Web-Shop

Part No. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Customs tariff No. (EU): 853649, Gross weight: 1020.00 g, PU: 1.00 件

Images

Additional information

电子检测装置，适合利用光纤传感器进行光检测
故障电弧保护系统的电子检测装置
用于连接 3 个光纤传感器。
安装在开关柜门内。
自动自行监测程序，
以及通过 LED 显示的状态指示器。
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光输入端的数目：3
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD FS AAAA
货号: 782051
其他类似产品

Certificates



Technical data

最小/最大电压 (UN ) 92-265 V AC / DC
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3（每个通道可连接一个光纤传感器（DSRT FS））。
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
批准 VdS

Product 782051 was added to Notepad.

Go to Notepad

Product 782051 was added to the cart.

Go to Web-Shop

灭弧装置 QD II

灭弧装置，用于连接检测装置 DSRT DD CPS 和 DSRT DD PS。

1 Product

Part No. 782002 DSRT QD II

GTIN 4013364312562, Customs tariff No. (EU): 853630, Gross weight: 5.23 kg, PU: 1.00 件

Images

Additional information

灭弧装置
灭弧装置用于消除故障电弧，
有连接到主母线系统的两相接口。
额定峰值耐受电流 Ipk：220 kA
额定短时耐受电流 Icw：110 kA / 300 ms
额定操作电压：690 V / AC, 50 Hz


制造商： DEHN
型号: DSRT QD II
货号: 782002
其他类似产品

Certificates



Technical data

额定操作电压 (Ue ) 400 – 690 V AC, 50 Hz
额定短时耐受电流 (Icw ) 110 kA, 300 ms
额定峰值耐受电流 (Ipk ) 242 kA
标准 IEC 60947-9-1:2019
尺寸 (高 x 宽 x 深) 177 x 120 x 180 mm
供电系统 TN, TT, IT
防护等级 IP 00
批准 VdS

Product 782002 was added to Notepad.

Go to Notepad

Product 782002 was added to the cart.

Go to Web-Shop

LWL

预装光纤电缆用于连接 DSRT DD CPS、DSRT DD PS 检测装置和 DSRT QD II 灭弧装置。
1 套 = 2 件。

1 Product

Part No. 782020 DSRT LWL 0.75

GTIN 4013364236509, Customs tariff No. (EU): 854470, Gross weight: 10.00 g/PAK, PU: 1.00 PAK

Images

Additional information

0.75m 预装光纤电缆
预装光纤电缆用于连接
DSRT DD CPS、DSRT DD PS 检测装置
和 DSRT QD II 灭弧装置，或者连接
DSRT LWL U 光纤转换器
和 DSRT QD II 灭弧装置
长度：0.75m

制造商： DEHN
型号: DSRT LWL 0.75
货号: 782020
其他类似产品

Certificates



Technical data

长度 0.75 米
直径 2.2 mm
批准 VdS

Product 782020 was added to Notepad.

Go to Notepad

Product 782020 was added to the cart.

Go to Web-Shop

点传感器

点传感器 DSRT PS 用于检测电弧。DSRT DD CPS 和 DSRT DD PS 装置的每个传感器输入端最多可以串联 3 个传感器。

1 Product

Part No. 782060 DSRT PS

GTIN 4013364245860, Customs tariff No. (EU): 853649, Gross weight: 32.00 g, PU: 1.00 件

Images

Additional information

点传感器
点状光传感器，用于检测电弧故障的光辐射。


制造商： DEHN
型号: DSRT PS
货号: 782060
其他类似产品

Certificates



Technical data

尺寸 (长 x 宽 x 高) 90 x 32.8 x 19.5 mm
固定孔 2 x 3.2 mm
响应阈值下限 (Iparc ) 5 kA
探测半径 90° (180°)
最大电弧故障距离 2 m (0.5 m)
传感器接线 两芯屏蔽
传感器电缆规格 双绞线最大 0.5 mm²，屏蔽型
每个传感器通道的最大传感器电缆长度 100 米
防护等级 IP 60
工作温度 (TU ) –20 °C ... +85 °C
批准 VdS

Product 782060 was added to Notepad.

Go to Notepad

Product 782060 was added to the cart.

Go to Web-Shop

光纤传感器

光纤传感器 DSRT FS 用于检测电弧。可以将一个传感器连接到 DSRT DD FS 装置的每个传感器输入端。

1 Product

Part No. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Customs tariff No. (EU): 900190, Gross weight: 142.59 g, PU: 1.00 件

Images

Additional information

8m 光纤传感器
光纤传感器，特种光传感器
用于检测电弧故障的光辐射。
总长度：8 米


制造商： DEHN
型号: DSRT FS 8 1.5
货号: 782077
其他类似产品

Certificates



Technical data

传感器长度 8 m
主动式传感器长度 5 m
直径 1.2 mm
弯曲半径 50 mm
响应阈值下限 (Iparc ) 5 kA
探测半径 360°
最大电弧故障距离 最长 10 m
工作温度 (TU ) –5 °C ... +85 °C

Product 782077 was added to Notepad.

Go to Notepad

Product 782077 was added to the cart.

Go to Web-Shop
