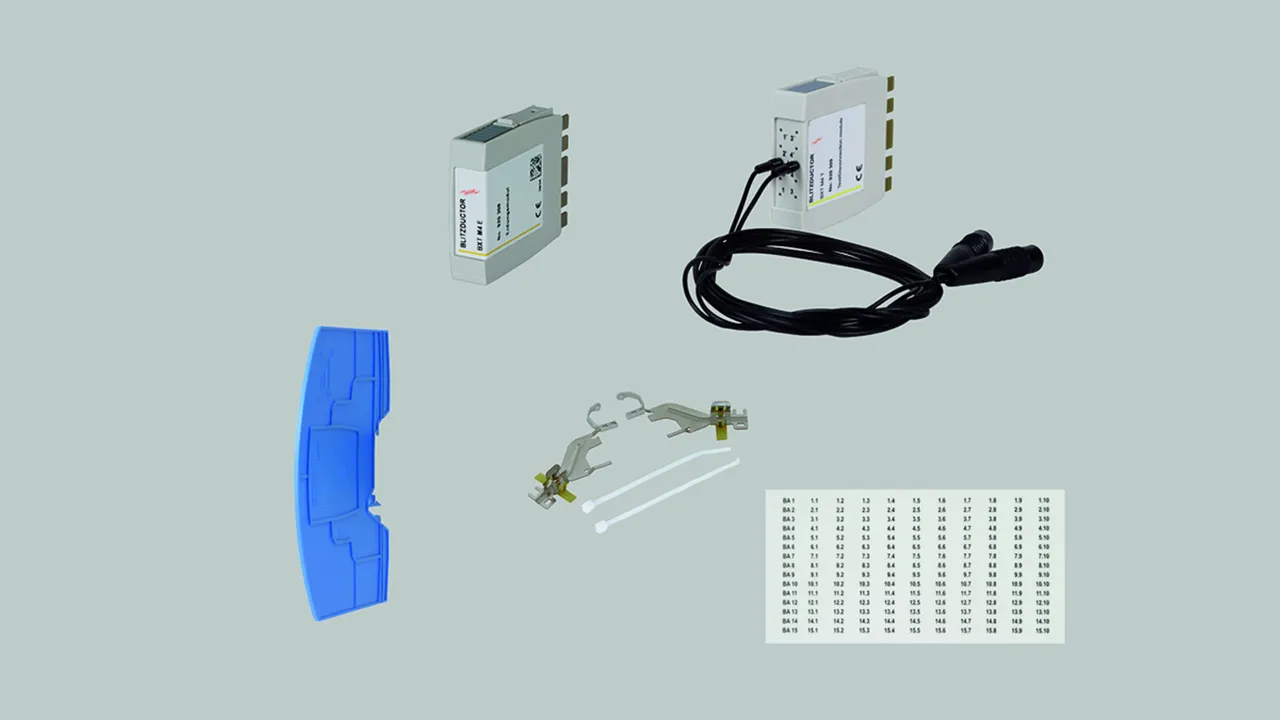

BLITZDUCTOR SP / XT 配件

接地模块

接地模块，插入到底座后，将连到BLITZDUCTOR SP/XT底座的所有线路短接到地。

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 853690, Gross weight: 29.00 g, PU: 1.00 件

Predecessor

Images

Additional information

BXT M4 E 接地模块
插入到BSP/BXT底座使用
插入到底座后
将连到BSP/BXT底座的所有线路短接到地

制造商： DEHN
型号: BXT M4 E
货号: 920308
其他类似产品

Certificates



Technical data

D1 总雷电冲击电流 (10/350 μs) (Iimp ) 10 kA
安装方式 底座

Product 920308 was added to Notepad.

Go to Notepad

Product 920308 was added to the cart.

Go to Web-Shop

测试/断开模块

测试/断开模块插入到底座后，将连到 BLITZDUCTOR SP/XT底座的线路跳接到模块前端测试孔，方便测量工作，无需从底座中移开线路。

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 853690, Gross weight: 24.60 g, PU: 1.00 件

Predecessor

Images

Additional information

BXT M4 T 测试/断开模块
插入到BSP/BXT底座使用
插入模块作为绝缘测试接头
无需断开线路
附件: 2根测量线 (1米)，保护包

制造商： DEHN
型号: BXT M4 T
货号: 920309
其他类似产品

Certificates



Technical data

直流最大持续工作电压 (UC ) 180 V
标称电流 (80 °C) (IL ) 1.0 A
体积电阻 0.1 ohms
安装方式 底座
测试插座 镀金, 1 mm
附件 2根测量线 (1米)，保护包

Product 920309 was added to Notepad.

Go to Notepad

Product 920309 was added to the cart.

Go to Web-Shop

标签条 BA1-BA15

2x165粘贴标签，用于标识DRC MCM XT状态监测装置中的总线地址（BA1到BA15）和指定的BXT模块（1.1-1.10到15.1-15.10）。

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 391990, Gross weight: 5.60 g/PAK, PU: 1.00 PAK

Images

Additional information

标签条 BA1-BA15
粘贴标签
印有BA1 (1.1-1.10) 至 BA15 (15.1-15.10)
用于标识DRC MCM XT状态监测装置
以及BXT底座或模块
透明，持久粘合，耐磨

制造商： DEHN
型号: BS BA1 BA15 BXT
货号: 920398
其他类似产品



Technical data

尺寸 (宽 x 高 ) 13 x 7 mm

Product 920398 was added to Notepad.

Go to Notepad

Product 920398 was added to the cart.

Go to Web-Shop

EMC 弹簧端子

两个弹簧线夹用于 BLITZDUCTOR SP/XT/XTU 的保护端和非保护侧，用于屏蔽信号电缆的持续低阻抗屏蔽接触。配备可插拔的绝缘帽，用于间接屏蔽接地（仅限 BXT），带电缆扎带和绝缘条。可用于类型 BXT(U) ML2 ...S ... / BSP M2 ...（仅限直接屏蔽接地）。

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 853690, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Predecessor

Images

Additional information

EMC 弹簧端子 SAK BXT LR
一对弹簧端子
用于BLITZDUCTOR BSP/XT系列
SPD保护侧和未保护侧的低阻屏蔽连接
附带绝缘帽用于间接屏蔽接地（仅用于BXT）
及连接线束和绝缘条
端子尺寸: 3-10 mm
附件: 绝缘帽，连接线束，绝缘条

制造商： DEHN
型号: SAK BXT LR
货号: 920395
其他类似产品

Certificates



Technical data

D1 雷电冲击电流 (10/350 μs) 5 kA
安装方式 连接 BXT BAS / BSP BAS 4
附件 绝缘帽，连接线束，绝缘条

Product 920395 was added to Notepad.

Go to Notepad

Product 920395 was added to the cart.

Go to Web-Shop

隔板

在本质安全电路中使用 BLITZDUCTOR XT Ex (i) 电涌保护器时，必须遵守安装规范。
根据 EN 60079-11; 2007 (VDE 0170-7)，本质安全电路和非本质安全电路（连接件，例如连接端子）之间必须保持 ≥50mm 的最小距离（安全距离）！
使用型号为 TW DRC MCM EX 的 Ex i 隔板时，即使在紧邻设备的位置，也能保持安全距离。
特别适合与 DRC MCM XT 一起使用，用于对 BXT 模块进行状态监控。 （1 套 = 2 件）

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 392690, Gross weight: 31.00 g/PAK, PU: 1.00 PAK

Images

Additional information

TW DRC MCM EX 隔板
用于Ex (i) 区域
根据EN 60079-11: 2007
在本质安全和非本质安全电路之间
保证50mm的最小距离
适合7mm和35mm的安装导轨
聚酰胺 PA 6.6，蓝色

制造商： DEHN
型号: TW DRC MCM EX
货号: 910697
其他类似产品



Technical data

安装方式 35 mm DIN 轨，依据 EN 60715

Product 910697 was added to Notepad.

Go to Notepad

Product 910697 was added to the cart.

Go to Web-Shop
