Tetto piano; staffa portafilo per tetti, conduttori piatti di ponticellamento

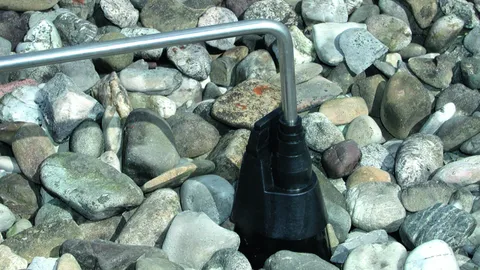

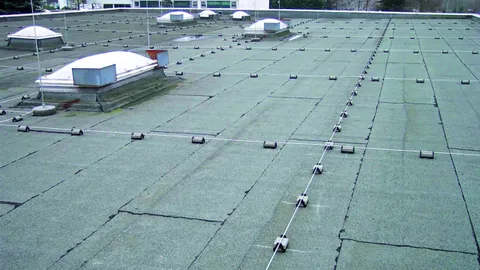

Staffa portafilo per tetti per il fissaggio di conduttori tondi e piatti (con adattatore) su tetti piani.

• Staffa portafilo con piastra base in materiale plastico resistente alle intemperie, stabilizzato ai raggi UV e senza alogeni
• Zoccolo in cemento resistente al gelo secondo la norma EN 1338 per pietre di pavimentazione, resistenza al gelo collaudata con la prova di resistenza al gelo/disgelo prevista dalla norma EN 1340
• Zoccolo in cemento e base, riciclabili separatamente

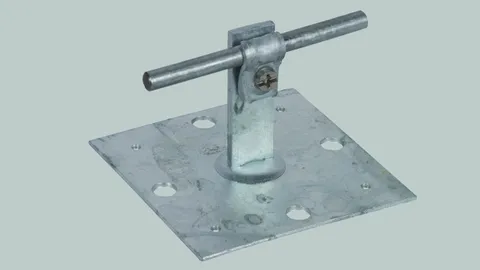

Per la posa di captatori su tetti piani e su pareti.

Per il passaggio e la tenuta stagna di calate su tetti.

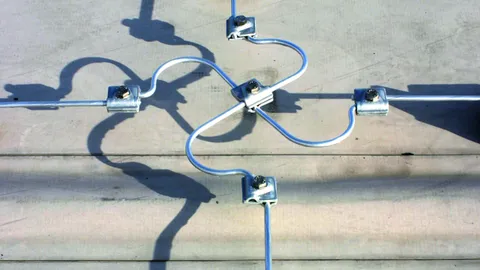

Per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe).

Per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti

Indicazione per l'utilizzo:
Secondo la norma DIN EN 62305-3 allegato 1, sono da utilizzare per il fissaggio su spessori ≥ 0,5 mm quattro rivetti Ø5 mm oppure per spessori ≥ 2 mm due viti autofilettanti Ø6,3 mm in INOX (su entrambi i lati).

Adatto al collegamento di rivestimenti metallici (rivetti o viti) come elemento di compensazione della dilatazione per conduttori tondi o come compensazione per determinate variazioni di lunghezza dei conduttori tondi in funzione della temperatura; Collegamento ad es. con connettore KS n. art. 301 019

Nota applicativa:
Secondo la norma CEI EN 62305-3 allegato 1, per il fissaggio su spessori ≥ 0,5 mm si devono utilizzare quattro rivetti Ø 5 mm oppure, per spessori ≥ 2 mm, due viti autofilettanti Ø 6,3 mm in acciaio inox (su entrambi i lati).

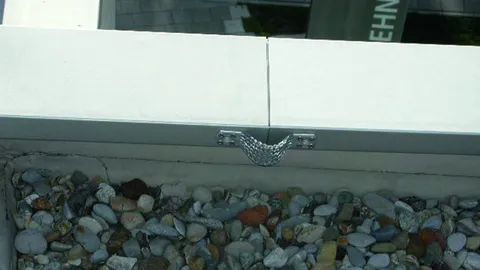

Adatto al collegamento/ponticellamento di rivestimenti metallici o come elemento di compensazione per determinate variazioni di lunghezza dei conduttori tondi dovute alla temperatura; collegamento ad es. con connettore KS n. art. 301 019.

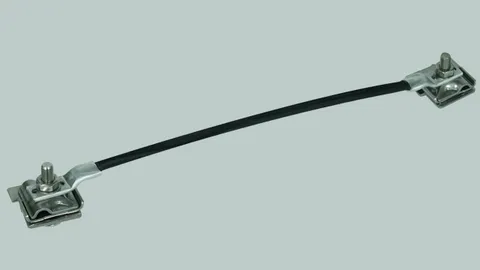

Per il collegamento/ponticellamento di punti fissi di messa a terra. Adatto all’equipotenzialità di protezione e di funzione.

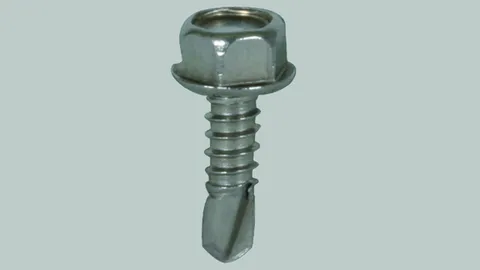

Vite autofilettante con testa esagonale e bordino, per il collegamento di corde, trecce o cavallotti di ponticellamento ad es. sugli attici (con spessore materiale ≥ 2 mm).

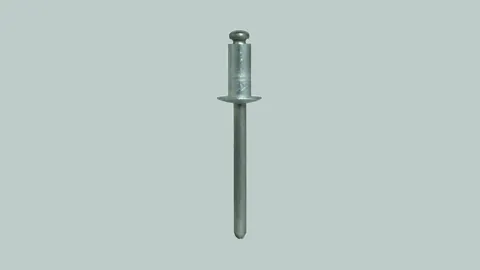

Con chiodo in acciaio INOX per il collegamento di corde, trecce e cavallotti di ponticellamento, secondo CEI EN 62305-3 parte 1.

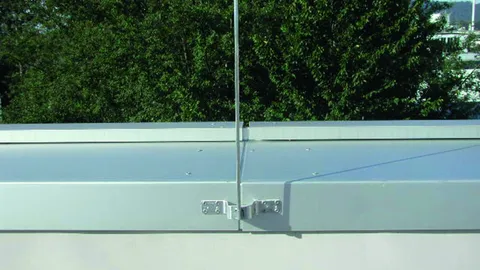

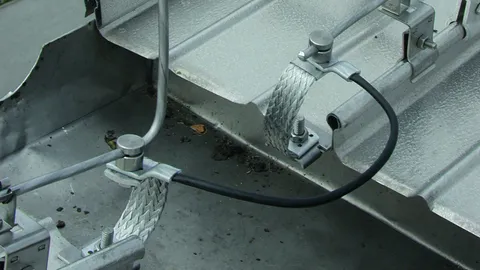

• Per il collegamento oppure il ponticellamento di rivestimenti metallici (p.es. scanalature di attici) senza forare
• Con cavallotto per ogni elemento p.es per il collegamento a impianti di captazione e per il montaggio di punte di captazione (Td 8-10 mm)
• Utilizzabile per scanalature di attici con un angolo di 0-45° e una lunghezza fino a max. 18mm

Con quest'esecuzione si evitano impurità a causa di trucioli.

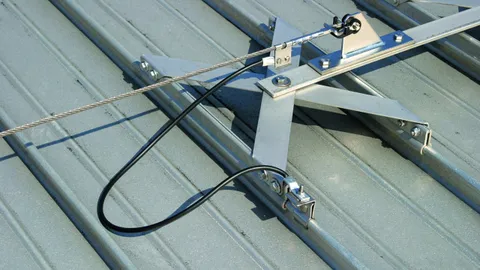

Sistema per il collegamento di sistemi di "linea vita" su tetti al dispositivo di captazione; con ganascia premontata per fune salvavita e cavallotto di fissaggio.
