Łączniki równoległe

Do łączenia dwóch przewodów w układzie równoległym.

Do przewodów o takich samych średnicach z jedną śrubą

2 Products

Part No. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 50.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy z jedną śrubą, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 mm
Śruba: M10 x 35 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 FRM10X35 STTZN
Nr kat.: 306020
lub podobny.

Certificates

Technical data

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	7-10 mm
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,0 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	7-10 mm
Śruba	e M10 x 35 mm
Materiał śruby / nakrętki	St/tZn
Obciążalność prądem piorunowym (10/350 µs)	& *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,0 kA
Grubość materiału	4 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 306020 was added to Notepad.

Go to Notepad

Product 306020 was added to the cart.

Go to Web-Shop

Part No. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 szt.

Images

Open PDF

Additional information

CAD files

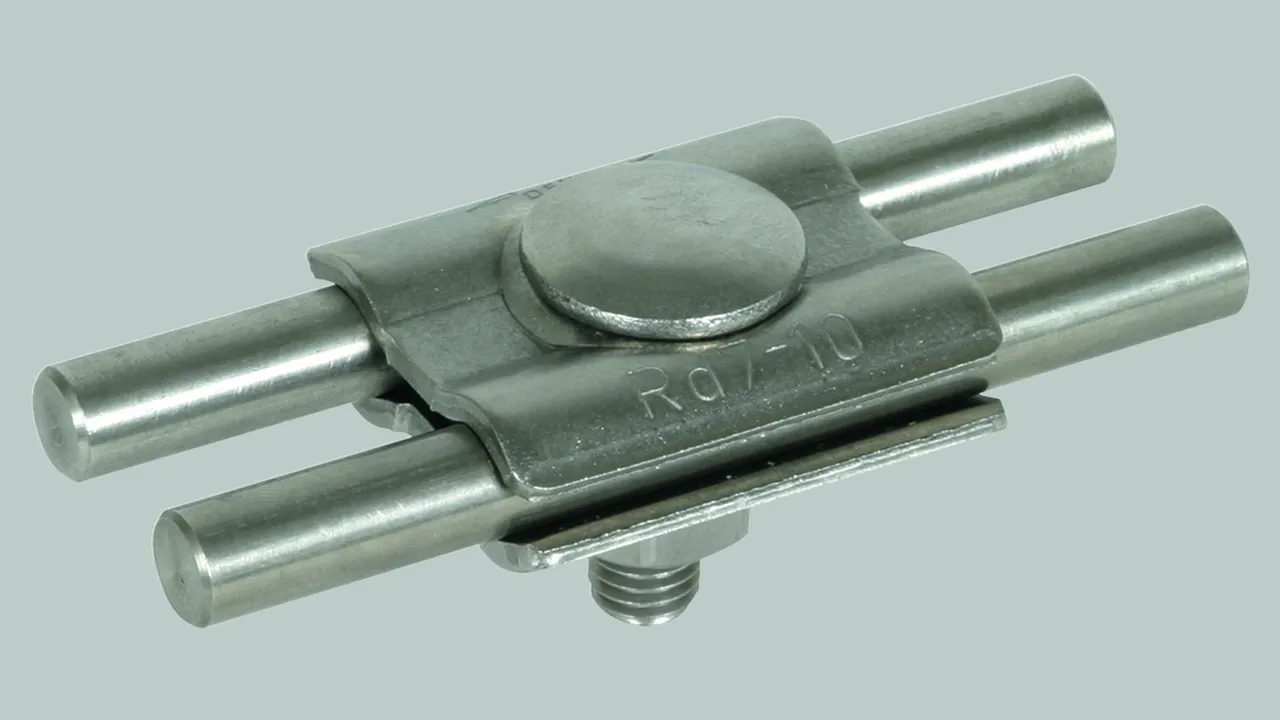

Łącznik równoległy z jedną śrubą, stal nierdz. (V4A)
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: stal nierdz. (V4A)
Zakres zacisku (drut / drut): 7-10 mm
Zakres zacisku (wielodrutowo / linka): 25-120 mm2
Śruba: M10 x 35 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 FRM10X35 V4A
Nr kat.: 306029
lub podobny.

Certificates

Technical data

Materiał zacisku	stal nierdz. (V4A)
Zakres zacisku (drut / drut)	7-10 mm
Zakres zacisku (wielodrutowo / linka)	25-120 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	2,9 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	stal nierdz. (V4A)
Zakres zacisku (drut / drut)	7-10 mm
Zakres zacisku (wielodrutowo / linka)	25-120 mm²
Śruba	e M10 x 35 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Wykonanie	również do zastosowań podziemnych
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	2,9 kA
Grubość materiału	3 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 306029 was added to Notepad.

Go to Notepad

Product 306029 was added to the cart.

Go to Web-Shop

Do przewodów o takich samych średnicach z dwoma śrubami

2 Products

Part No. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 50.00 szt.

Images

Open PDF

Additional information

Łącznik równoległy z dwoma śrubami, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 mm
Śruba: M8 x 20 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 SKM8X20 STTZN
Nr kat.: 307000
lub podobny.

Certificates

Technical data

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	7-10 mm
Spełnia wymagania normy	DIN EN 62561-1
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 307000 was added to Notepad.

Go to Notepad

Product 307000 was added to the cart.

Go to Web-Shop

Part No. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Customs tariff No. (EU): 85359000, Gross weight: 106.00 g, PU: 50.00 szt.

Images

Open PDF

Additional information

Łącznik równoległy z dwoma śrubami, miedź
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 7-10 mm
Zakres zacisku (wielodrutowo / linka): 16-95 mm2
Śruba: M8 x 20 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 SKM8X20 CU
Nr kat.: 307007
lub podobny.

Certificates

Technical data

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	7-10 mm
Zakres zacisku (wielodrutowo / linka)	16-95 mm²
Spełnia wymagania normy	DIN EN 62561-1
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 307007 was added to Notepad.

Go to Notepad

Product 307007 was added to the cart.

Go to Web-Shop

Do przewodów o różnych średnicach z jedną śrubą

2 Products

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy z jedną śrubą, stal niepowlekana
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: Stal/bez powłoki
Zakres zacisku (drut / drut): 6-22 / 6-22 mm
Śruba: M10 x 40 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Nr kat.: 306121
lub podobny.

Certificates

Technical data

Materiał zacisku	Stal/bez powłoki
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Stal/bez powłoki
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Śruba	e M10 x 40 mm
Materiał śruby / nakrętki	St/tZn
Obciążalność prądem piorunowym (10/350 µs)	& *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
Grubość materiału	4 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy z jedną śrubą, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 6-22 / 6-22 mm
Śruba: M10 x 40 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Nr kat.: 306122
lub podobny.

Certificates

Technical data

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Śruba	e M10 x 40 mm
Materiał śruby / nakrętki	St/tZn
Obciążalność prądem piorunowym (10/350 µs)	& *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
Grubość materiału	4 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Do przewodów o różnych średnicach 4-10 mm z dwoma śrubami

2 Products

Part No. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 50.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy do różnych średnic 4-10 mm, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 4-10 mm
Śruba: M8 x 30 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 4.10 SKM8X30 STTZN
Nr kat.: 305000
lub podobny.

Certificates

Technical data

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	4-10 mm
Spełnia wymagania normy	DIN EN 62561-1
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 305000 was added to Notepad.

Go to Notepad

Product 305000 was added to the cart.

Go to Web-Shop

Part No. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Customs tariff No. (EU): 85369095, Gross weight: 153.00 g, PU: 50.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy do różnych średnic 4-10 mm, miedź
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 4-10 mm
Zakres zacisku (wielodrutowo / linka): 10-70 mm2
Śruba: M8 x 30 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 4.10 SKM8X30 CU
Nr kat.: 305007
lub podobny.

Certificates

Technical data

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	4-10 mm
Zakres zacisku (wielodrutowo / linka)	10-70 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	4-10 mm
Zakres zacisku (wielodrutowo / linka)	10-70 mm²
Śruba	di M8 x 30 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 305007 was added to Notepad.

Go to Notepad

Product 305007 was added to the cart.

Go to Web-Shop

Do linek o takich samych i różnych średnicach, małe

Z gwintem w podstawie i nakrętką zabezpieczającą M8.
Podany prąd zwarciowy dotyczy linki Cu 70 mm²

1 Product

Part No. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Customs tariff No. (EU): 85359000, Gross weight: 238.30 g, PU: 25.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy do linek o różnych średnicach, mały, Cu
Łącznik równoległy do łączenia dwóch przewodów lub linek w układzie równoległym
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 5-12,5 mm
Zakres zacisku (wielodrutowo / linka): 16-95 mm2
Śruba: M8 x 45 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 5.12.5 SKM8X45 CU
Nr kat.: 306100
lub podobny.

Certificates

Technical data

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-12,5 mm
Zakres zacisku (wielodrutowo / linka)	16-95 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-12,5 mm
Zakres zacisku (wielodrutowo / linka)	16-95 mm²
Śruba	di M8 x 45 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 306100 was added to Notepad.

Go to Notepad

Product 306100 was added to the cart.

Go to Web-Shop

Do linek o takich samych i różnych średnicach, duże

Z gwintem w podstawie i nakrętką zabezpieczającą M10.
Podany prąd zwarciowy dotyczy linki Cu 70 mm²

1 Product

Part No. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Customs tariff No. (EU): 85359000, Gross weight: 412.00 g, PU: 25.00 szt.

Images

Open PDF

Additional information

CAD files

Łącznik równoległy do linek o różnych średnicach, duży, Cu
Łącznik równoległy do łączenia dwóch przewodów lub linek w układzie równoległym
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 5-16 mm
Zakres zacisku (wielodrutowo / linka): 16-150 mm2
Śruba: M10 x 50 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 5.16 SKM10X50 CU
Nr kat.: 306101
lub podobny.

Certificates

Technical data

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-16 mm
Zakres zacisku (wielodrutowo / linka)	16-150 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-16 mm
Zakres zacisku (wielodrutowo / linka)	16-150 mm²
Śruba	di M10 x 50 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Product 306101 was added to Notepad.

Go to Notepad

Product 306101 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Łączniki równoległe

Do przewodów o takich samych średnicach z jedną śrubą

Part No. 306020 PV 7.10 FRM10X35 STTZN

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Do przewodów o takich samych średnicach z dwoma śrubami

Part No. 307000 PV 7.10 SKM8X20 STTZN

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Do przewodów o różnych średnicach z jedną śrubą

Part No. 306121 PV 6.22 FRM10X40 STBLANK

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Do przewodów o różnych średnicach 4-10 mm z dwoma śrubami

Part No. 305000 PV 4.10 SKM8X30 STTZN

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Do linek o takich samych i różnych średnicach, małe

Part No. 306100 PV 5.12.5 SKM8X45 CU

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Do linek o takich samych i różnych średnicach, duże

Part No. 306101 PV 5.16 SKM10X50 CU

Product 306101 was added to Notepad.

Product 306101 was added to the cart.

Łączniki równoległe

Do przewodów o takich samych średnicach z jedną śrubą

Part No. 306020 PV 7.10 FRM10X35 STTZN

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Do przewodów o takich samych średnicach z dwoma śrubami

Part No. 307000 PV 7.10 SKM8X20 STTZN

You are not authorized to download 307000m_D.dxf

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

You are not authorized to download 307007m_D.dxf

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Do przewodów o różnych średnicach z jedną śrubą

Part No. 306121 PV 6.22 FRM10X40 STBLANK

You are not authorized to download 306121.stp

You are not authorized to download 306121.igs

You are not authorized to download 306121.jt

You are not authorized to download 306121.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

You are not authorized to download 306122.stp

You are not authorized to download 306122.igs

You are not authorized to download 306122.jt

You are not authorized to download 306122.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Do przewodów o różnych średnicach 4-10 mm z dwoma śrubami

Part No. 305000 PV 4.10 SKM8X30 STTZN

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Do linek o takich samych i różnych średnicach, małe

Part No. 306100 PV 5.12.5 SKM8X45 CU

You are not authorized to download 306100.stp

You are not authorized to download 306100.igs

You are not authorized to download 306100.jt

You are not authorized to download 306100.dwg

You are not authorized to download 306100m_D.dxf

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Do linek o takich samych i różnych średnicach, duże

Part No. 306101 PV 5.16 SKM10X50 CU

You are not authorized to download 306101.stp

You are not authorized to download 306101.igs

You are not authorized to download 306101.jt

You are not authorized to download 306101.dwg

You are not authorized to download 306101m_D.dxf

Product 306101 was added to Notepad.

Product 306101 was added to the cart.
