Schutzmodul für DEHNsecure modular

  • Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie
  • Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

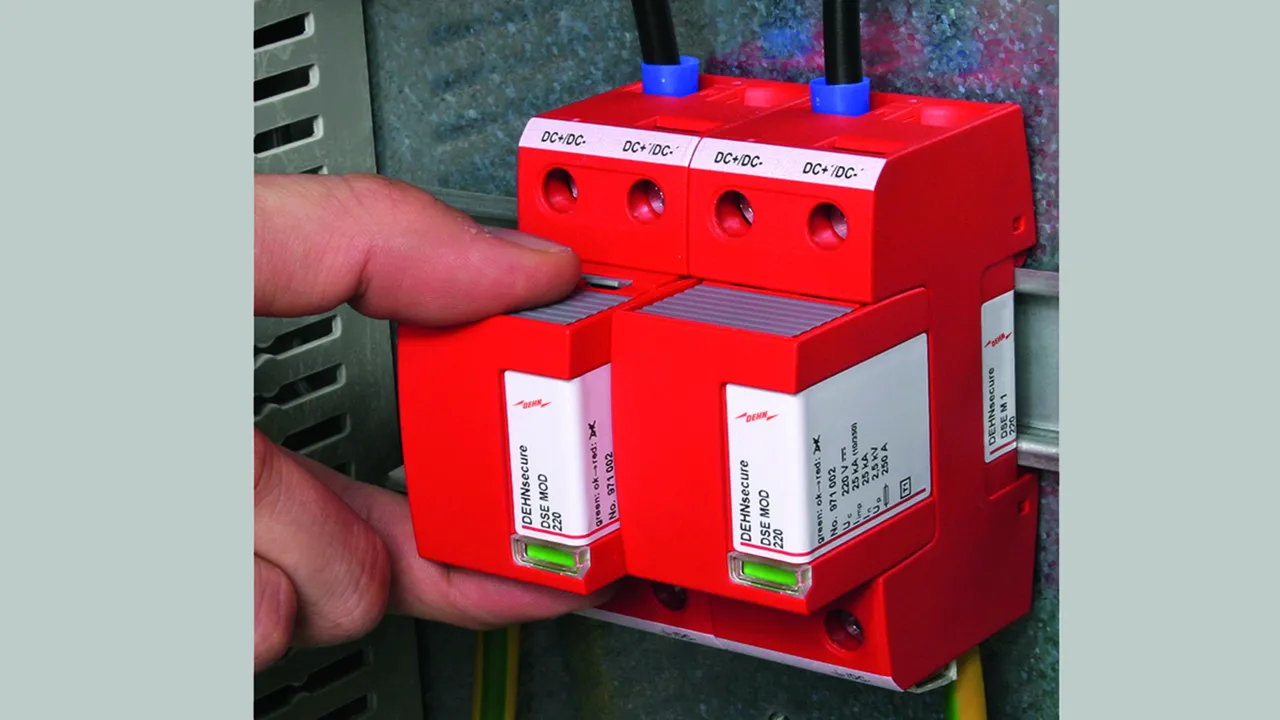

  • Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste

DSE M-Funkenstrecken-Schutzmodul

Funkenstrecken-Schutzmodul

3 Products

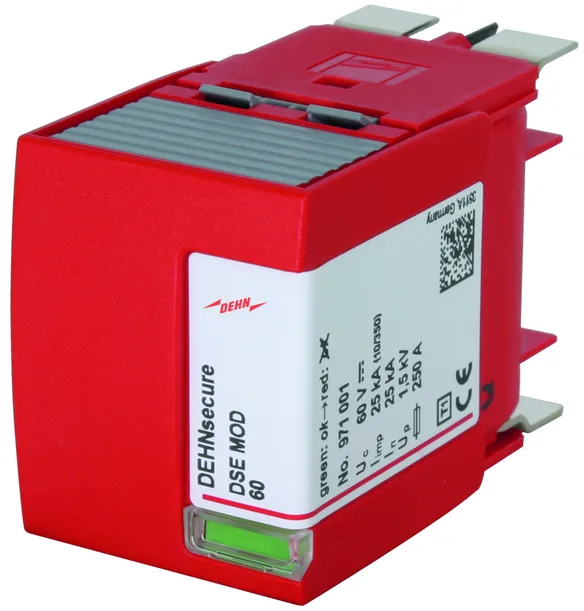

Part No. 971001 DSE MOD 60

GTIN 4013364138605, Customs tariff No. (EU): 85363090, Gross weight: 151.00 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DSE MOD 60
Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Blitzstoßstrom: 25 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD 60
Art.-Nr.: 971001
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung DC (UC ) 60 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Product 971001 was added to Notepad.

Go to Notepad

Product 971001 was added to the cart.

Go to Web-Shop

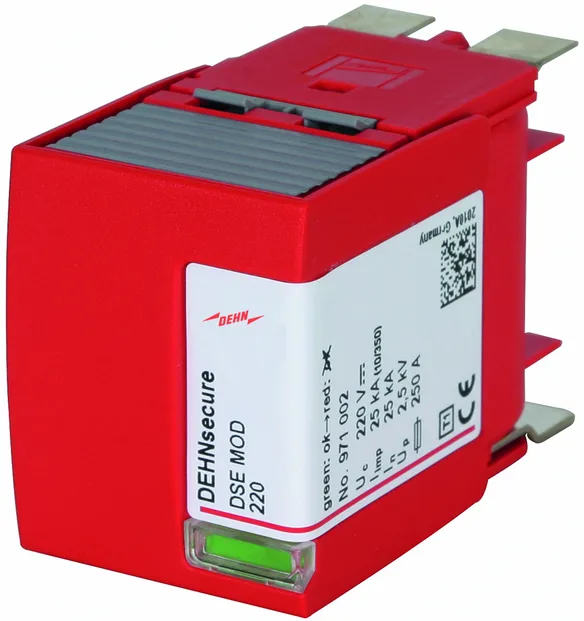

Part No. 971002 DSE MOD 220

GTIN 4013364133655, Customs tariff No. (EU): 85363090, Gross weight: 118.20 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DSE MOD 220
Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Blitzstoßstrom: 25 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD 220
Art.-Nr.: 971002
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung DC (UC ) 220 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Product 971002 was added to Notepad.

Go to Notepad

Product 971002 was added to the cart.

Go to Web-Shop

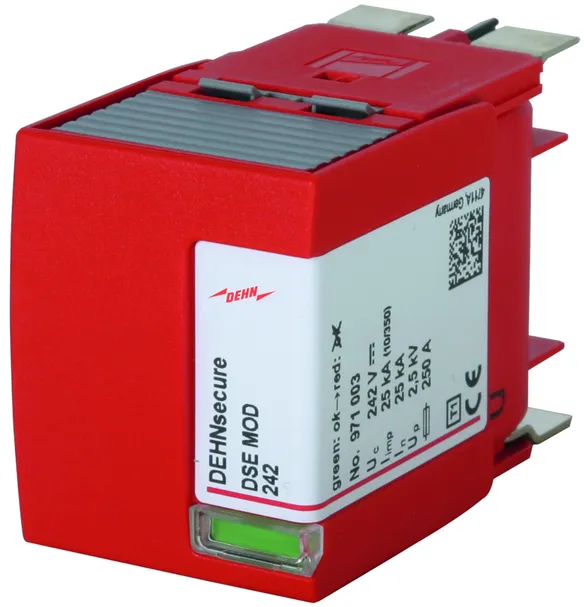

Part No. 971003 DSE MOD 242

GTIN 4013364144491, Customs tariff No. (EU): 85363090, Gross weight: 120.50 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DSE MOD 242
Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Blitzstoßstrom: 25 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD 242
Art.-Nr.: 971003
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung DC (UC ) 242 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Product 971003 was added to Notepad.

Go to Notepad

Product 971003 was added to the cart.

Go to Web-Shop

DSE PE-Funkenstrecken-Schutzmodul

Funkenstrecken-Schutzmodul

1 Product

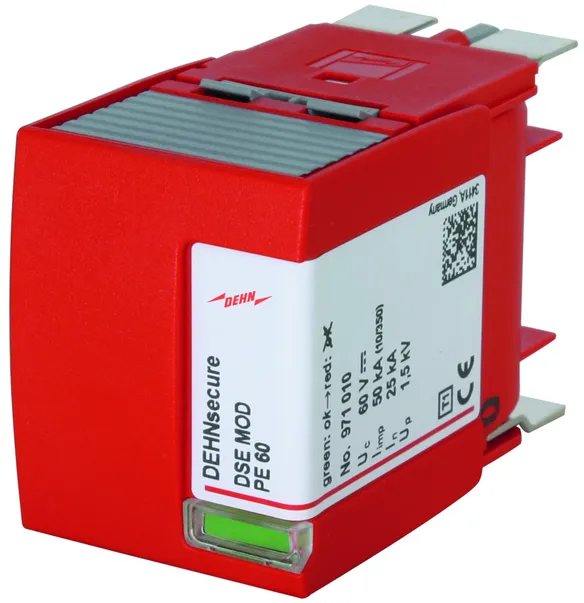

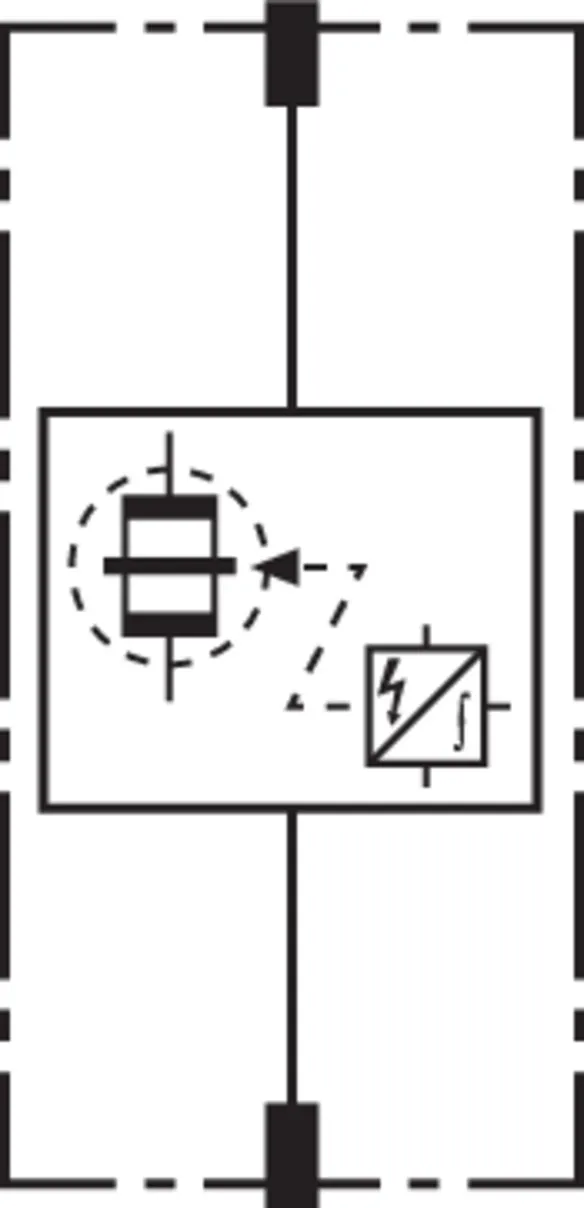

Part No. 971010 DSE MOD PE 60

GTIN 4013364138636, Customs tariff No. (EU): 85363090, Gross weight: 183.00 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DSE MOD PE 60
PE-Funkenstrecken-Schutzmodul für einpolige,
koordinierte Typ 1 - Ableiter der Red/Line -
Produktfamilie nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Blitzstoßstrom: 50 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 25 kA

Fabrikat: DEHN
Typ: DSE MOD PE 60
Art.-Nr.: 971010
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung DC (UC ) 60 V
Blitzstoßstrom (10/350 µs) (Iimp ) 50 kA

Product 971010 was added to Notepad.

Go to Notepad

Product 971010 was added to the cart.

Go to Web-Shop

DSE MOD 60

Funkenstrecken-Schutzmodul

1 Product

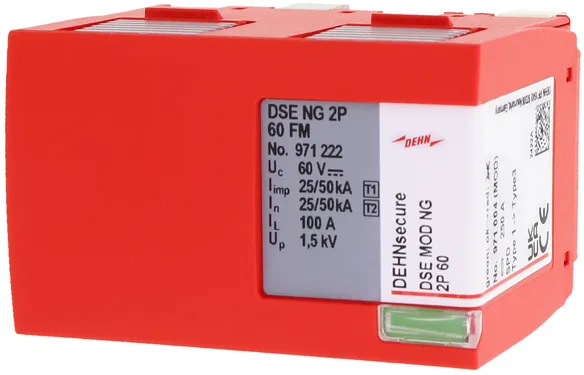

Part No. 971004 DSE MOD NG 2P 60

GTIN 4013364489530, Customs tariff No. (EU): 85363090, Gross weight: 252.00 g, PU: 1.00 Stk.

Images

Additional information

Funkenstrecken-Schutzmodul DSE MOD NG 2P 60
für den einpoligen, koordinierten
Typ 1 - Ableiter DSE NG 2P 60 FM
der Red/Line - Produktfamilie
nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen
geeignete Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Blitzstoßstrom: 50 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 10 kA

Fabrikat: DEHN
Typ: DSE MOD NG 2P 60
Art.-Nr.: 971004
oder gleichwertig.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Höchste Dauerspannung DC (UC ) 60 V
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA

Product 971004 was added to Notepad.

Go to Notepad

Product 971004 was added to the cart.

Go to Web-Shop
