DEHNrecord Alert

  • Modbus TCP/RTU Kommunikationsmodul
  • Einbindung von Red/Line- und Yellow/Line-SPDs in ein Monitoringsystem
  • Monitoring von bis zu 4 Überspannungs-Ableitern mit Fernmeldekontakt (FM) und bis zu 150 BLITZDUCTOR XT-Ableitern (RS 485)
  • Einbindung von FM-Kontakten weiterer beliebiger Funktionsbaugruppen in die Überwachung

Details

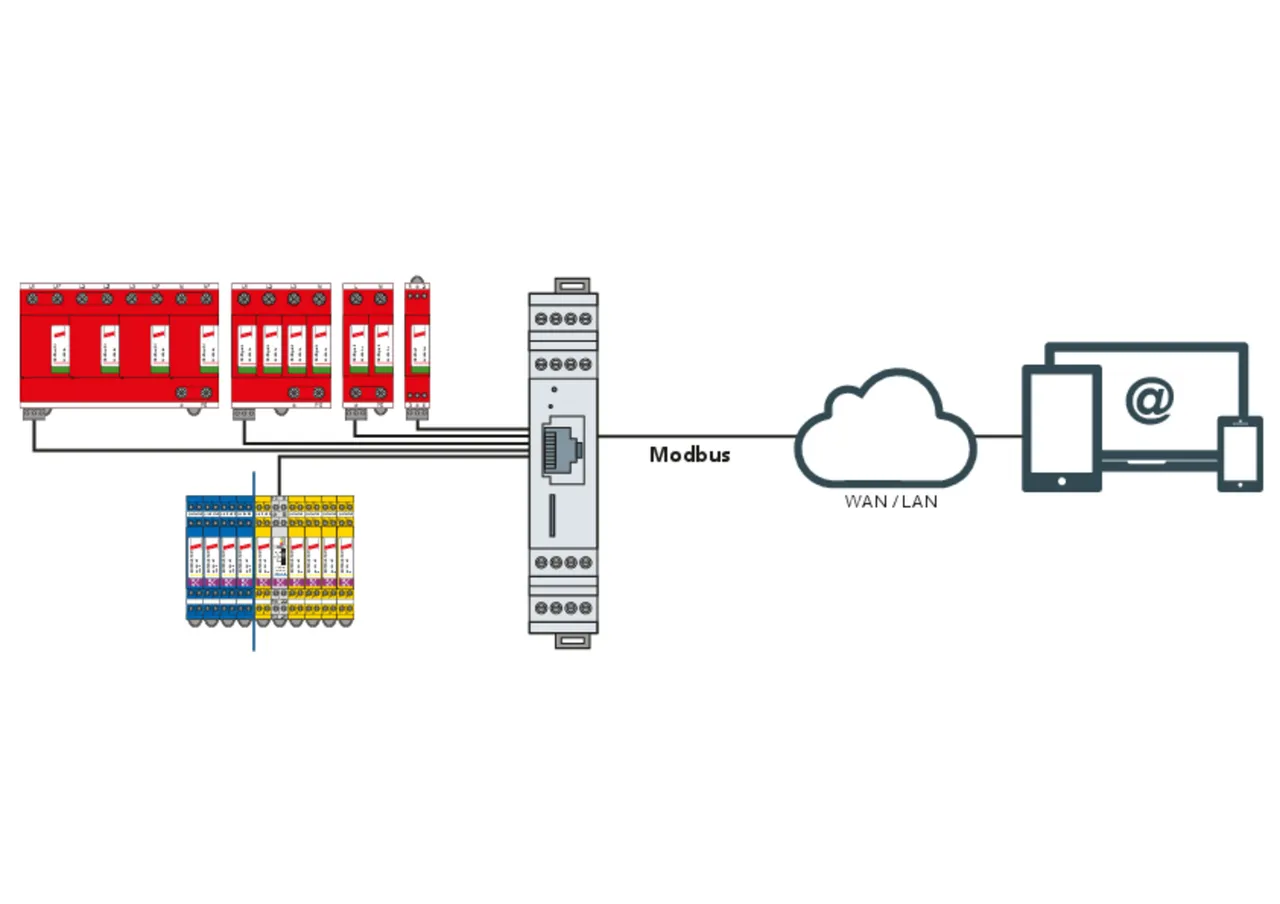

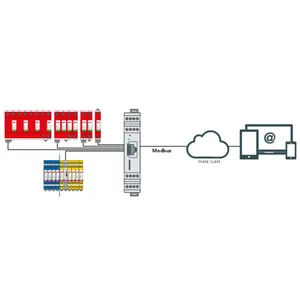

Aufbau des Gesamtsystems DEHNrecord Alert mit Red/Line und Yellow/Line Überspannungs-Ableitern.
lorem ipsum

Further information

Similar topics

DRC AL MODBUS

Kompaktes Hutschienengerät für die Übermittlung von SPD-Statusinformationen wie Funktionsstatus, Artikelnummer SPD und Artikelnummern der Ersatzmodule via Modbus RTU/TCP.

1 Product

Part No. 910694 DRC AL MODBUS

GTIN 4013364350212, Customs tariff No. (EU): 90308900, Gross weight: 123.00 g, PU: 1.00 Stk.

Images

Additional information

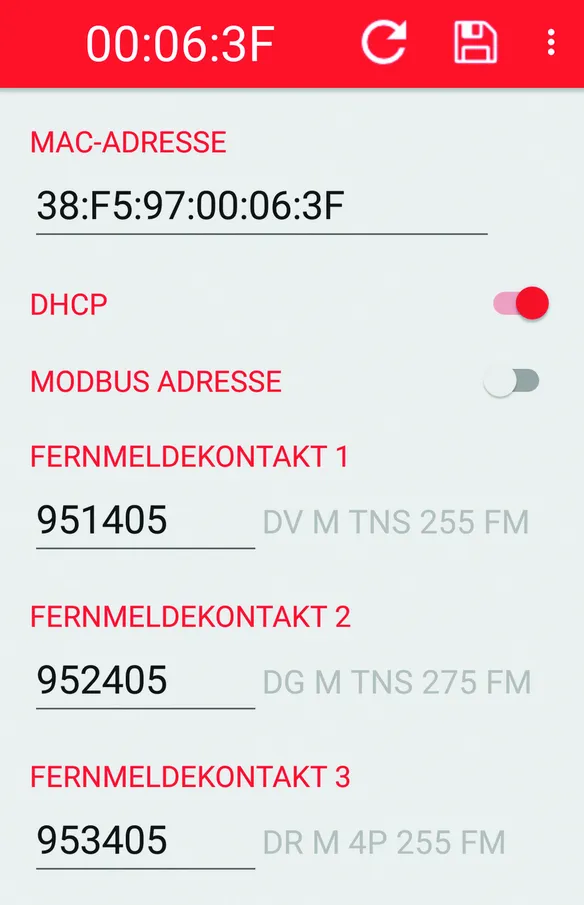

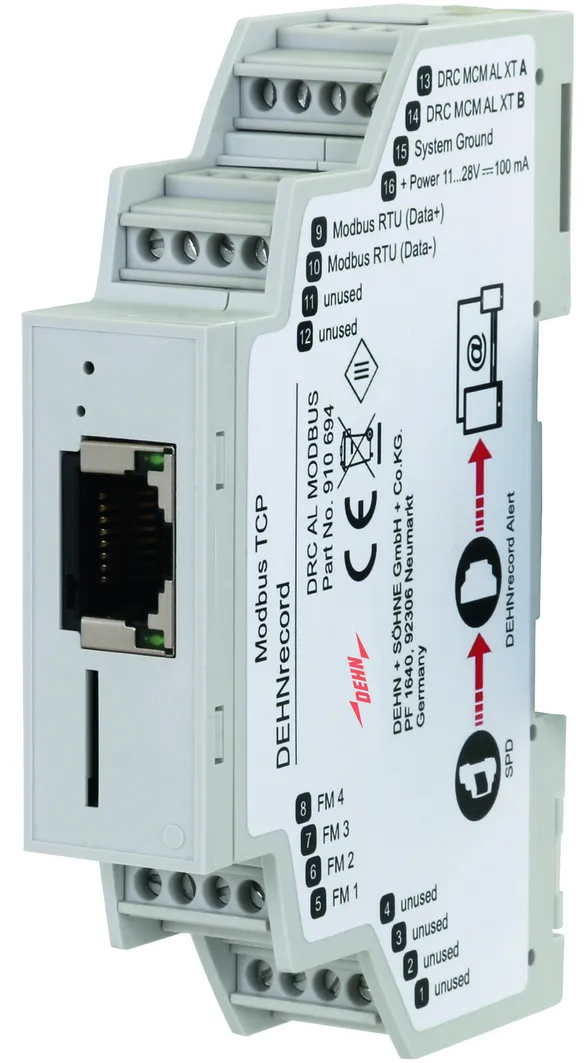

Modbus Kommunikationsmodul DRC AL MODBUS
für Überspannungsableiter
Hutschienengerät zur Integration von Überspannungsableitern
in ein auf Modbus basierendes Kommunikationssystem.
Übermittlung des Status und der Artikeldaten von
max. 150 BXT mit LifeCheck und max. 4 Fernmeldekontakten
über Modbus RTU und Modbus TCP an ein übergeordnetes System.
Im System befindliche BXT müssen mittels DRC MCM AL XT
überwacht werden.

Fabrikat: DEHN
Typ: DRC AL MODBUS
Art.-Nr.: 910694
oder gleichwertig.

Certificates



Technical data

Eingangsspannungsbereich DC (UIN ) 11-28 V
Leistung max. 600 mW
Eingänge 4 universell einsetzbare FM-Kontakte und bis zu 150 BLITZDUCTOR XT über DRC MCM AL XT (910 698)
Kommunikation Modbus RTU/TCP

Product 910694 was added to Notepad.

Go to Notepad

Product 910694 was added to the cart.

Go to Web-Shop

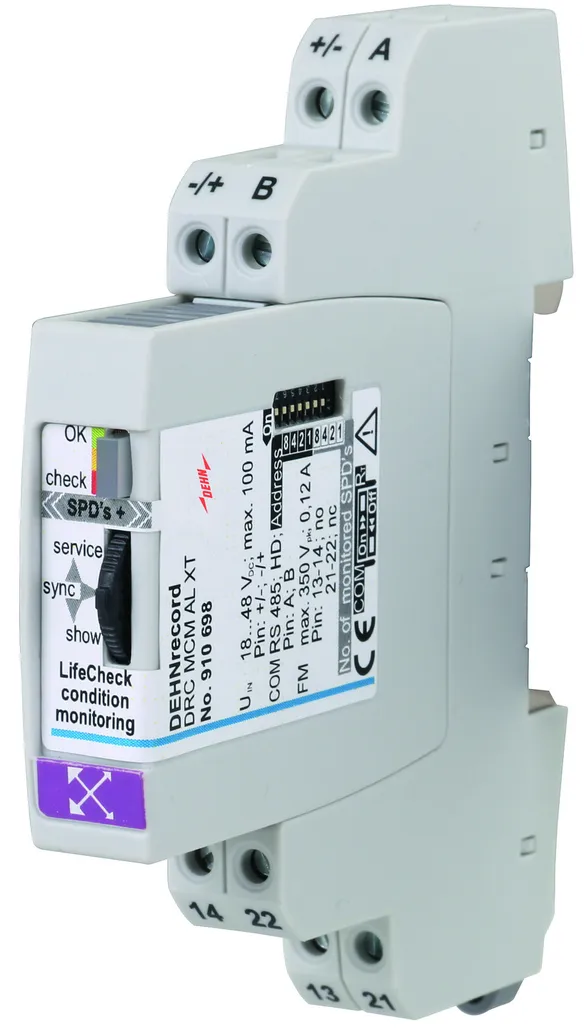

DRC MCM AL XT

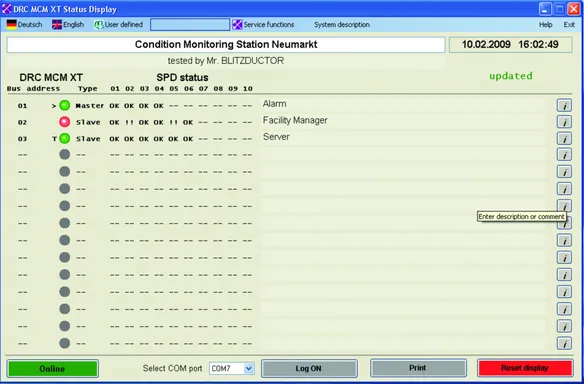

Hutschienengerät mit integriertem LifeCheck-Sensor für die zustandsorientierte Überwachung von max. 10 BLITZDUCTOR XT / XTU mit LifeCheck. Übermittlung des Status, der Busadresse und der Artikelnummern der BXT an die Kommunikationseinheit DEHNrecord Alert.

1 Product

Part No. 910698 DRC MCM AL XT

GTIN 4013364337053, Customs tariff No. (EU): 90308900, Gross weight: 67.05 g, PU: 1.00 Stk.

Images

Additional information

Hutschienengerät mit LifeCheck-Sensor DRC MCM XT

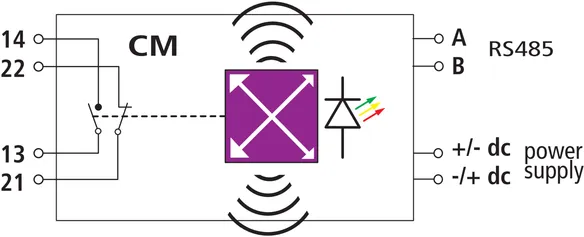

Hutschienengerät mit integriertem
LifeCheck-Sensor für die
zustandsorientierte Überwachung
von max. 10 BXT mit LifeCheck.
Optische Ableiter-Zustandsmeldung
kombiniert mit FM-Signalisierung,
Öffner oder Schließer wählbar.
Zu überwachende BXT können mit
DRC MCM in Verbindung mit einem
PC und handelsüblichem RS 485-Adapter
oder mit DRC LC M3 vorprogrammiert
werden.

Fabrikat: DEHN
Typ: DRC MCM AL XT
Art.-Nr.: 910698
oder gleichwertig.

Certificates



Technical data

Eingangsspannungsbereich DC (UIN ) 18-48 V
Nennstromaufnahme max. (IIN ) 100 mA
RFID-Übertragungsfrequenz 125 kHz
Physikalische Schnittstelle RS 485
Lieferumfang Basisteil, Überwachungsmodul, Kurzanleitung und Bezeichnungssystem
